Ауа цилиндрі

SOLH CJP2 ықшам екі әрекетті істікшелі пневматикалық цилиндр балама SMC үлгілерімен толығымен ауыстырылады. Саңылаудың өлшемдері Ø4/6/10/16 мм, CJP2 (магнитсіз) және CDJP2 (кіріктірілген магниттік сақина) болып бөлінеді. Соққы мен шуды азайту үшін екі жағында резеңке жастықшалармен жабдықталған таза қос әрекетті дизайн. Бұрынғы CJP серияларымен салыстырғанда ол қысқа дене құрылысын қабылдайды және салмақты 55% ~ 65% азайтуға қол жеткізеді. Орнатудың алты түрі бар: негізгі, панельді, фланецті, табан бекіткіші және т.б., кірістірілген орнатуға, осьтік бекітуге және бүйірлік құрастыруға жарамды. Барлық өлшемдер магнитті сақиналармен келеді; тіпті ең аз Ø4 нұсқасы екі жақты позицияға кері байланыс үшін қос M9 сериялы магниттік қосқыштарды қолдайды. Қатты анодталған алюминий бөшкелері мен NBR тығыздағыштары 3 миллион циклден астам қызмет ету мерзімімен және тұрақты екі жақты тартумен майсыз жұмыс істеуге мүмкіндік береді. 3C өнеркәсібіндегі микрокомпоненттерді шығару, түймелердің беріктігін сынау, дәл аспаптарды дәл баптау және медициналық жабдыққа арналған миниатюралық жетектер сияқты қысқа инсультті екі жақты итермелеу қолданбалары үшін кеңінен қолданылады. Таңдау кезінде кем дегенде 30% жүк қауіпсіздігі маржасы сақталуы керек. Серіппелі қайтару қажет болса, бір әрекетті CJP және өте шектеулі ультра жеңіл жүктеме кеңістігі үшін CJ1 ультра шағын цилиндрін таңдаңыз.

SOLH CJP бір әрекетті серіппелі қайтарылатын микро істікшелі пневматикалық цилиндр балама SMC үлгілерімен толығымен ауыстырылады. Саңылаудың өлшемдері Ø4/6/10/16 мм, соның ішінде CJP (магниттік сақинасыз) және CDJP (кіріктірілген магниттік сақина) нұсқаларын қамтиды. Бір әрекетті дизайн ауа беру астында созылады және қуатты өшіру қалпына келтіру қауіпсіздік мүмкіндігімен ауа өшірілген кезде серіппе арқылы автоматты түрде тартылады. Кірістірілген жастықсыз ол жылдам жауап береді және 250 прогреске дейінгі максималды айналым жиілігін қамтамасыз етеді. Екі монтаж стилі бар: панельді орнату B және тегіс кірістірілген бекітпе S. Орнату орнын үнемдеу үшін өте қысқа корпусты машинаның ішіне салуға болады. Қатты анодталған жезден жасалған бөшке мен NBR тығыздағыштары 3 миллион циклден астам қызмет ету мерзімімен майсыз таза орта жұмысын қолдайды. Бір бағытты лақтыру, позициялауды тоқтату, миниатюралық айлабұйымдарды жүргізу, 3C түймелерінің беріктігін тексеру және басқа да қысқа инсультті бір бағытта іске қосу үшін кеңінен қолданылады. Таңдау кезінде кем дегенде 50% итеру қауіпсіздік маржасы ұсынылады. Екі жақты итермелеу қозғалысы үшін CJP2 қос әрекетті моделін және өте шектеулі кеңістікте өте жеңіл пайдалы жүктеме үшін CJ1 ультра шағын цилиндрін таңдаңыз.

SOLH CDJ2 тот баспайтын болаттан жасалған қалам тәрізді шағын пневматикалық цилиндрді SMC CJ2 сериясымен толығымен ауыстыруға болады, саңылау өлшемдері φ6/10/16, магниттік позиция қосқыштарымен үйлесімді кірістірілген магниттік сақинасы бар. Тот баспайтын болаттан жасалған 304 бөшкеден және поршеньді штангадан жасалған, ылғалды, тағамдық, медициналық және таза орталарға жарамды, тот басуға және коррозияға қарсы жұмсақ өнімділікке арналған. Байланыссыз бұралған қақпақ дизайны ықшам және жеңіл құрылымды береді. Толық нұсқалар CDJ2B екі әрекетті стандартты түрін, CDJ2E бір әрекетті серіппені қайтаруды, CDJ2ET бір әрекетті серіппені ұзартуды және бұралуға қарсы орналастыруға арналған CDJ2KB айналмайтын алтыбұрышты поршеньді штангасын қамтиды. Стандартты резеңке жастық; Z ауа жастығы жоғары жылдамдықта соққыны азайту үшін φ10/16 үшін қосымша болып табылады. Ең аз іске қосу қысымы 0,06МПа жетеді, бұл 5 миллион циклден астам қызмет ету мерзімімен майсыз үздіксіз жұмысты қолдайды. Фланецті, аяқ кронштейнін және қос ілмекті қоса, орнату керек-жарақтарының толық жиынтығы бар. C85 және MI шағын цилиндрлерімен салыстырғанда, CDJ2 бай техникалық сипаттамалар мен жақсы баға өнімділігін қамтамасыз етеді. 3C тестілеуге, тамақ машиналарына және медициналық автоматтандыруға арналған шектеулі кеңістіктегі жабдықта жоғары жиілікті сызықтық итермелеу қозғалысы үшін кеңінен қолданылады. Таңдау кезінде ең аз дегенде 50% қауіпсіздік маржасы ұсынылады.

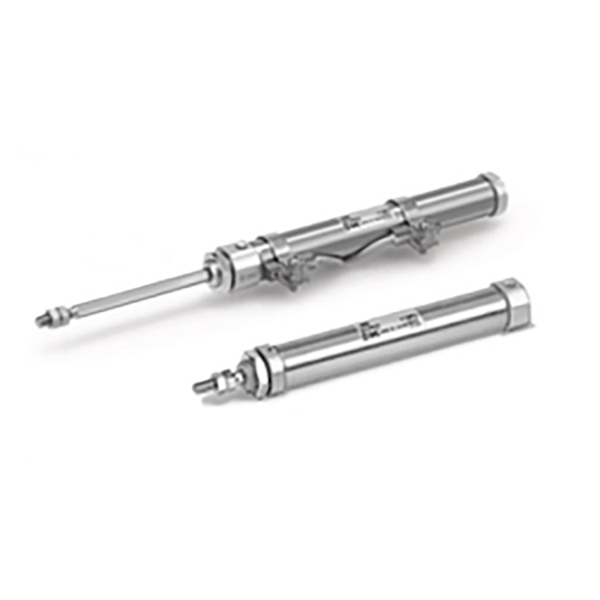

SOLH CJ2K тот баспайтын болаттан жасалған айналмайтын шағын цилиндр CJ2 цилиндрлер тобына жатады және импортталған түпнұсқа CJ2K-мен толық өлшемді алмасу мүмкіндігіне ие. Саңылау өлшемдері Φ10 және Φ16 қамтиды. Бұралуға қарсы механикалық өнімділік үшін алтыбұрышты поршеньдік штангамен және кіріктірілген бағыттаушы құрылыммен жабдықталған. Айналуға төзімділік: Φ10 үшін ≤±1,5° және Φ16 үшін ≤±1°, кері айналу кезінде қарапайым дөңгелек өзек цилиндрлерінде туындайтын жүктеменің ауытқу мәселелерін жояды. Тот пен ылғалға төзімділік үшін 304 баспайтын болаттан жасалған бөшкеден жасалған, жұқа және ықшам контуры бар. Үш жұмыс режимі қосымша болып табылады: қос әрекетті, бір әрекетті серіппені қайтару және бір әрекетті серіппені ұзарту. Кірістірілген магниттік сақина қосымша болып табылады, позиция туралы кері байланыс үшін M9BW магниттік қосқыштарымен үйлесімді. Екі шетіндегі стандартты резеңке жастықтар; 8 миллион циклге дейінгі механикалық қызмет ету мерзімімен қолдау көрсетілетін майсыз жұмыс. Көптеген орнату опциялары қол жетімді, соның ішінде негізгі түрі, табан бекіткіші, фланецті бекіту және қос ілгек бекіткіші. 3C автоматикасында жалпақ айлабұйымдарды итеру, оптикалық тексеруге арналған камераларды сызықтық беру, бағыттаушы ойықтар ішінде дайындаманы тасымалдау және жалпақ дайындамаларды шығару сияқты соңғы арматураның бекітілген бұрыштық қалпын талап ететін қолданбалар үшін өте қолайлы. Бұрыштық шектеу қажет болмаса және үнемділікке басымдық берілсе, стандартты CJ2 дөңгелек өзек цилиндрі ұсынылады. Бағыттауыш төлкенің қажалуын және айналуға қарсы дәлдіктің нашарлауын болдырмау үшін поршеньдік штангаға шамадан тыс радиалды бүйірлік жүктемені болдырмау керек.

SOLH CM2/CDM2 баспайтын болаттан жасалған дөңгелек пневматикалық цилиндр JIS B 8356 стандартына сәйкес келеді және φ20/25/32/40 мм саңылау өлшемдерінде ұсынылған SMC CM2 сериясымен толығымен ауыстырылады. Оның шығу күші микро қалам тәрізді цилиндрлер мен стандартты штангалы цилиндрлер арасында ауытқиды. Бөшкелер, поршеньдік штангалар және қақпақтар тамақ, фармацевтика және электроника өнеркәсібіндегі таза автоматтандыру желілеріне жарамды ылғалды, әлсіз қышқыл және әлсіз сілтілі орталарға тот басуға төзімділік пен төзімділікті қамтамасыз ететін 304 баспайтын болатты қабылдайды. Нұсқалардың толық спектрі CDM2B стандартты қос әрекетті түрін, CM2S/CM2T бір әрекетті серіппелі қайтаруды/ұзартуды, CM2W қос өзекше синхронды цилиндрді және CM2K алтыбұрышты айналмайтын өзек цилиндрін қамтиды. CDM2 нұсқалары позицияны анықтауға арналған M9B және A93 магниттік қосқыштарымен үйлесімді кірістірілген магниттік сақинамен келеді. Стандартты резеңке жастық жабдықталған; жұрнақ Ауа жастығы жоғары жылдамдықтағы жұмыс кезінде соққы шуды азайту үшін міндетті емес. Төмен үйкелісті тығыздау 8 миллион циклден астам қызмет мерзімімен майсыз жұмыс істеуге мүмкіндік береді. Бірнеше монтаждау стильдеріне қолдау көрсетіледі: негізгі түрі, табан бекіткіші, фланец, ілмек және трунион бекіткіші. Орташа жүктемедегі итеру, көтеру, орналастыру және қысу тапсырмалары үшін кеңінен қолданылады. Үлгіні таңдау кезінде кем дегенде 50% итермелеу қауіпсіздік маржасы сақталуы керек.

SOLH CM3 қысқа баспайтын болаттан жасалған шағын цилиндрлер дәстүрлі CM2 сериялы пневматикалық жетектер үшін жаңартылған ықшам ауыстыру болып табылады. Толығымен 304 тот баспайтын болаттан жасалған олар тағамға, фармацевтикаға және таза цех орталарына жарамды тамаша тот пен әлсіз қышқыл-сілті коррозияға төзімділігін қамтамасыз етеді. Оңтайландырылған құрылым жалпы ұзындықты 29 мм-ге дейін қысқартады және салмақты 21% қысқартады, тар жабдық кеңістігінде икемді көп бұрышты орнатуды қамтамасыз ету үшін төрт бағытты әуе порттарымен жұптастырылған. Екі әрекетті, серіппелі бір әрекетті, қос штангалы және айналуға қарсы поршеньді штангаларды қоса алғанда, бірнеше нұсқалар әртүрлі сызықтық жетек талаптарын қанағаттандырады; CDM3 магниттік нұсқасы PLC автоматты блоктауды басқару үшін магниттік қосқышты сезінуді қолдайды. Төмен үйкеліс майсыз тығыздау 8 миллионнан астам тұрақты жұмыс циклін қамтамасыз етеді. Біздің зауыт медициналық қаптамада, электронды жинақта және тамақ өнімдерін автоматтандырылған позициялауда кеңінен қолданылатын жаппай өндіріс пен жеткілікті спот инвентаризациясын қолдайды.

SOLH MG сериялы тот баспайтын болаттан жасалған шағын пневматикалық цилиндрлер JIS өнеркәсіптік стандарттарына сәйкес жасалған, тікелей ауыстыру және өндіріс желісін жаңарту үшін толық өлшемді алмасу мүмкіндігі бар SMC CM2 және CM3 серияларына үнемді баламаларды ұсынады. SUS304 тот баспайтын болаттан жасалған бөшкеден және жоғары берік алюминийден жасалған қақпақтармен жұптастырылған поршеньді штангадан жасалған, олар жоғары ылғалдылыққа, шаңға, әлсіз қышқылға және әлсіз сілтілі ортаға тамаша тоттануға төзімділік береді, тамақ, фармацевтика және қаптаманы автоматтандыруға өте қолайлы. Тойтарма илейтін қысқыш ұзақ мерзімді жоғары жиіліктегі кері айналу кезінде дірілге қарсы тамаша тұрақтылық үшін бөшке мен шеткі қақпақтарды мықтап бекітеді. Толық топтама стандартты қос әрекетті, серіппелі бір әрекетті қуатты өшіруді қалпына келтіру түрлерін, синхронды қос таяқша нұсқаларын және жоғары жылдамдықты циклдардағы соққы мен шуды басу үшін қолмен реттелетін ауа жастықтары бар жаңартылған үлгілерді қамтиды. Кіріктірілген май сақтайтын ойықтары бар төмен үйкелісті композиттік тығыздау 8 миллионнан астам жұмыс циклі үшін майсыз техникалық қызмет көрсетусіз жұмыс істеуге мүмкіндік береді. Әрбір құрылғы нақты уақыттағы позиция кері байланысын және PLC автоматтандырылған байланысты басқаруды жүзеге асыру үшін SMC M9B және Airtac CS1-G сенсорларымен үйлесімді кірістірілген магниттік сақинамен алдын ала орнатылған. Тұрақты сериялық өндіріспен және тиісті шетелдік спот инвентаризациясымен қолдау көрсетілетін бұл үнемді цилиндрлер ылғалды және жеңіл коррозиялық цех орталарында жұмыс істейтін орташа деңгейдегі автоматтандырылған жабдықта кеңінен қолданылады.

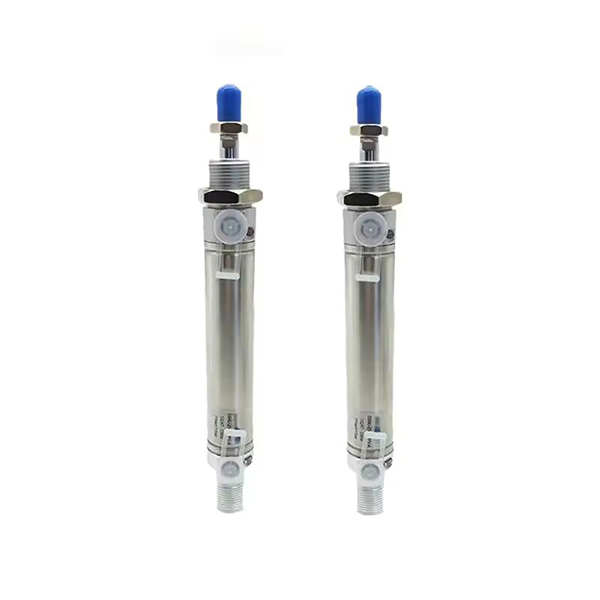

SOLH DSNU тот баспайтын болаттан жасалған шағын пневматикалық цилиндрлер ISO 6432 және CETOP RP52P халықаралық стандарттарына қатаң сәйкес келеді, FESTO DSNU түпнұсқа цилиндрлерімен толықтай ауыстырылады, сонымен қатар тікелей ауыстыру үшін SMC CM2 және Airtac MG серияларымен үйлесімді. Толығымен SUS304 баспайтын болаттан жасалған бөшкеден және соғылған алюминий қақпақтары бар поршеньді штангадан жасалған, ол жоғары ылғалдылыққа, әлсіз қышқылға және әлсіз сілтілі орталарға төтеп беру үшін тамаша тот баспайтын және коррозияға қарсы қабілет береді, тамақ өнімдері, фармацевтикалық және гигиеналық деңгейдегі өндірістік желілерге өте қолайлы. Роликті бүгілген қақпақ қосылымы дірілге қарсы берік құрылымдық тұрақтылықты қамтамасыз етеді. Ол әртүрлі нұсқаларды қолдайды, соның ішінде қос әрекетті, серіппелі бір әрекетті және DSNU-S ультра қысқа ықшам нұсқасы; қосымша PPV өздігінен бейімделетін ауа жастығы тұрақты жоғары жылдамдықты кері қозғалыс үшін 0,1 ~ 1,0 МПа қысым диапазонында демпингті автоматты түрде реттейді. Төмен үйкелісті композиттік тығыздау 8 миллион циклден астам қызмет ету мерзімімен майсыз жұмыс істеуге мүмкіндік береді; Кірістірілген магниттік сақина опциясы PLC позициясы туралы кері байланыс үшін негізгі магниттік сенсорлармен жұмыс істейді. Біз тұрақты жаппай өндірісті және азық-түлік өнімдерін өңдеуде, медициналық қаптамада, электрониканы жинауда және ауыр автоматтандырылған станцияларда кеңінен қолданылатын жеткілікті жаһандық инвентаризацияны қолдаймыз.

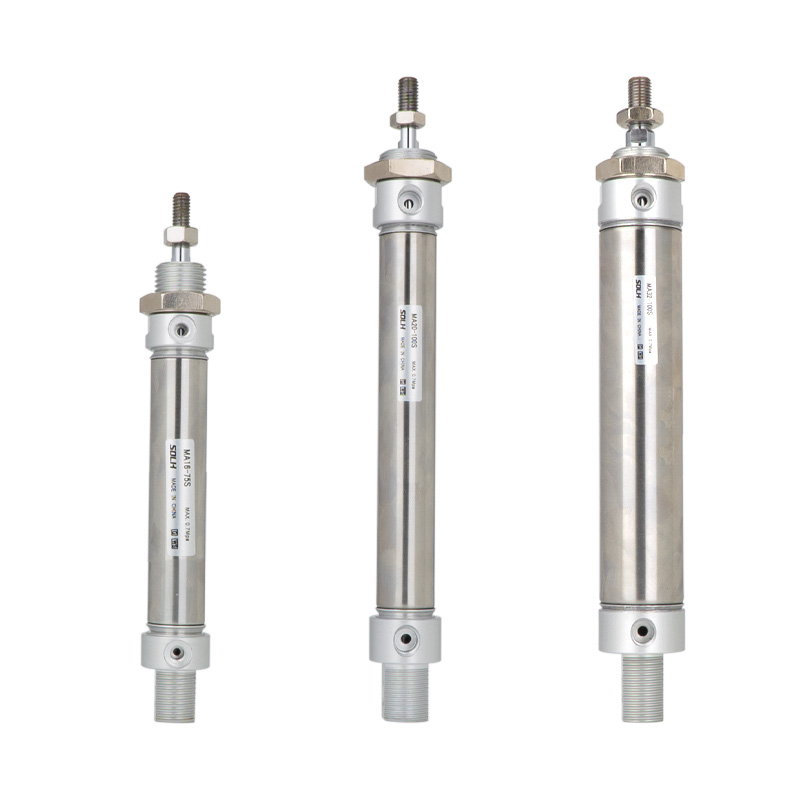

SOLH MA үнемді тот баспайтын болаттан жасалған шағын пневматикалық цилиндр φ16/20/25/32/40/50/63 мм саңылауларды жабады және тамаша шығындар өнімділігімен SMC CM2/CM3 сериясымен ауыстырылады. Ол 304 тот баспайтын болаттан жасалған бөшке мен поршеньді штангаларды және алюминий қорытпасынан жасалған шеткі қақпақтарды қабылдайды, ылғалды, жеңіл коррозиялық орталарға, сондай-ақ тамақ, электроника және орау өнеркәсібіне арналған таза өндіріс желілеріне жарамды тотқа төзімділікті ұсынады. Толық нұсқаларға MA стандартты қос әрекетті моделі, MTA бір әрекетті серіппені қайтару, MSA бір әрекетті серіппе ұзарту, MAD қос өзекше синхронды цилиндр және MAJ инсультінің реттелетін түрі кіреді. Жоғары жылдамдықты жұмыс үшін реттелетін ауа жастығы бар MAC нұсқасы қосымша болып табылады. Барлық модельдер позиция туралы кері байланыс үшін CS1-G және M9B магниттік қосқыштарымен үйлесімді кірістірілген магниттік сақинамен жабдықталған. Стандартты резеңке жастық жеткізіледі және қосымша реттелетін ауа жастығы соққы мен шуды тиімді түрде азайтады. Шиыршықпен бүгілген қақпақ құрылымы тұрақты өнімділікті қамтамасыз етеді және 5 миллион циклден астам қызмет ету мерзімімен майсыз жұмыс істеуге мүмкіндік береді. Әртүрлі жабдық орналасуларына сәйкес келетін цилиндрлік құйрықты, ілгекті құйрықты, фланецті, аяқ кронштейнін және қос ілмекті қоса алғанда, бірнеше орнату керек-жарақтары қол жетімді. Бюджеттік шектеулері бар жеңіл және орташа жүктемелі автоматтандыру жобалары үшін өте қолайлы. Таңдау кезінде кем дегенде 50% итеру қауіпсіздік маржасы ұсынылады.
