Бренд:Richge Technology ұсынған SOLH

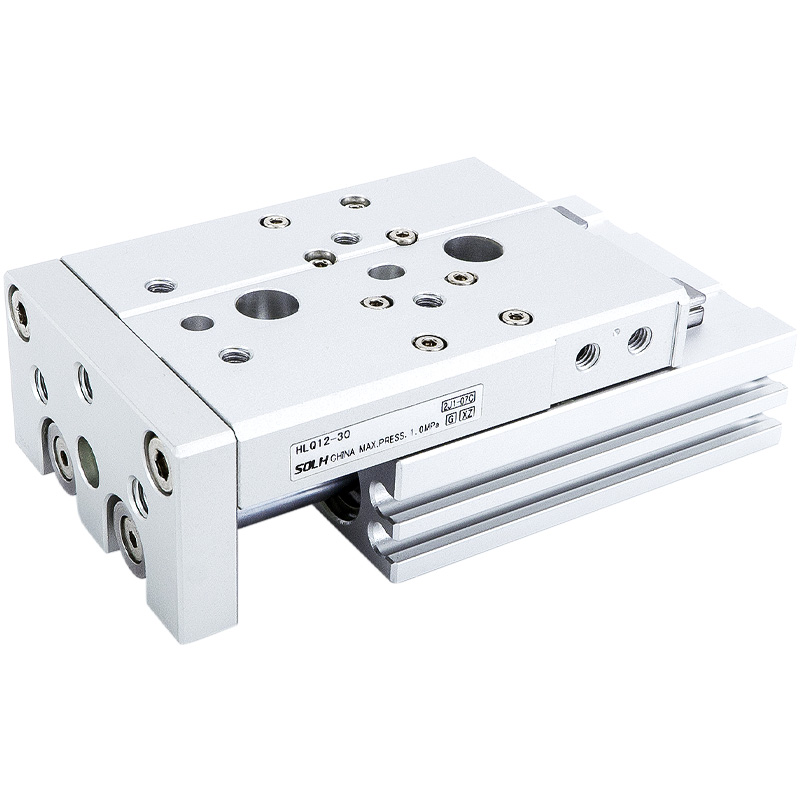

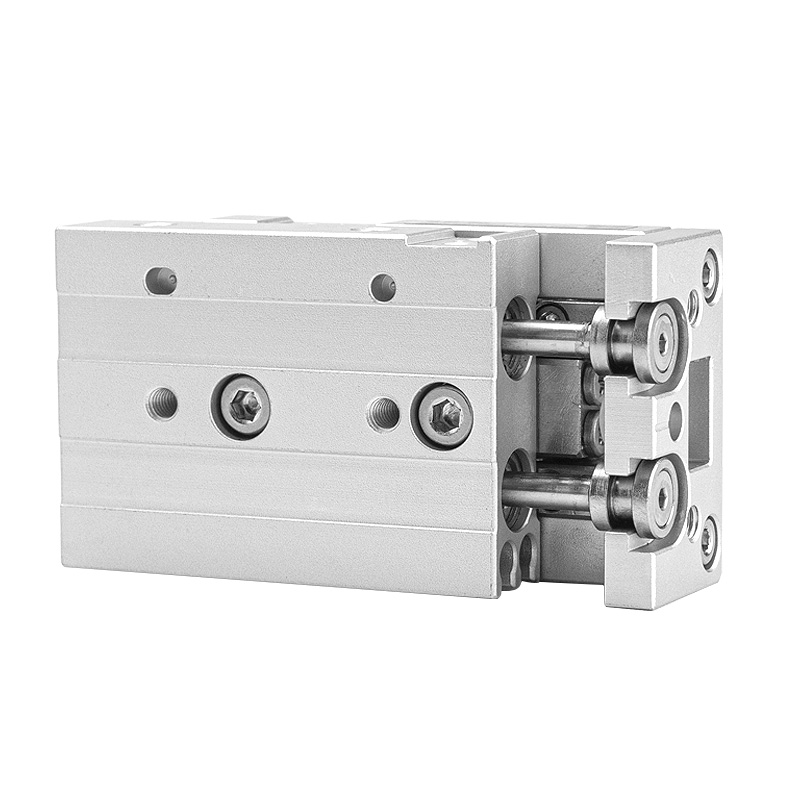

SOLH HLQ / HLQL қос білікті дәлдіктегі сырғымалы цилиндр автоматтандырылған жабдық үшін жоғары дәлдіктегі, қаттылығы жоғары тегіс сызықты ілгерілемелі қозғалысты қамтамасыз ететін айналмалы шарикті сызықтық бағыттаушы өзек құрылымын қабылдайды. Екі нұсқа сәйкесінше жеңіл-орташа және ауыр эксцентрлік жүктемедегі жұмыс жағдайларын қамтиды.
-- HLQ стандартты түрі: цилиндр корпусы сырғытпа бөлігінің жағында орналасқан, жалпы ені ықшам.
-- HLQL симметриялық түрі: орталықтандырылған цилиндр + қос симметриялы бағыттаушы рельстер, өте жоғары қаттылық және ауытқуға қарсы сыйымдылық
-- Бағыттаушы құрылым: Айналмалы шар сызықты бағыттаушы; 6/8 ұңғыма үшін бір рельс, ≥12 ұңғыма үшін қос параллель рельс
-- Жұмыс режимі: қос әрекетті кері қозғалыс
-- Қолданылатын орта: фильтрация дәлдігі ≥40μm сығылған ауа
|
Параметр элементі |
Техникалық сипаттамалар |
| Саңылаудың өлшемдері (мм) |
6, 8, 12, 16, 20, 25 |
| Стандартты инсульт диапазоны (мм) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| Жұмыс қысымы |
0,15 ~ 0,7 МПа |
| Дәлелдеу сынақ қысымы |
1,2 МПа |
| Жұмыс температурасы |
-20℃ ~ 70℃ |
| Поршеньдік жылдамдық диапазоны |
50 ~ 500 мм/с |
| Инсультке төзімділік |
Инсульт ≤100мм: +1,0мм; Инсульт >100мм: +1,5мм |
| Әуе портының жіпі |
Саңылау 6/8/12: M5×0,8; Саңылау 16/20/25: PT1/8 |
| Магниттік сақина |
CMSH / DMSH магниттік сенсорларымен үйлесімді стандартты (S жұрнағы) кірістірілген |
1. Қос дәлдіктегі айналмалы шарикті бағыттаушы рельстер
-- Төмен үйкеліс, ультра тегіс қозғалыс, керемет түзулік және қайталанатын орналасу дәлдігі; қызмет ету мерзімін ұзарту үшін біріктірілген тоттануға қарсы шаң өткізбейтін жабын.
2. Кіріктірілген қалқымалы қосылыс
-- Поршеньді және сырғанау арбасының арасындағы серпімді қалқымалы байланыс бүйірлік күш пен эксцентрлік моментті ығыстырып, поршеньдік штанганың деформациясын және шамадан тыс жүктеменің зақымдалуын болдырмайды.
3. Қос параллель поршеньді штанганың дизайны
-- Екі еселенген шығыс күші, бұралуға қарсы күшті өнімділік, жүктеме кезінде сырғанау платформасының нөлдік айналуы.
4. Көп бағытты монтаждау схемасы
-- 3 жақты орнатуға арналған астыңғы, алдыңғы және бүйір беттеріндегі бекіткіш тесіктер; арматураны жылдам дәл орнату үшін негіздегі дәлдікпен орналасқан түйреуіш саңылаулары.
5. 3 жақты айлабұйымдарды орнату беттері
-- Слайдтың үстіңгі және алдыңғы бетіндегі құрал-сайманға арналған саңылаулар; арматураның қайта орналасу дәлдігіне кепілдік беру үшін сырғытпаның үстіңгі жағындағы орналастыру түйреуіш тесіктері.
6. Алдын ала өңделген сенсорлық ойықтар
-- Магнитті тісті қосқыштарды жылдам орнату және реттелетін орны үшін цилиндр жағындағы стандартты жылжымалы ұялар.
7. Әртүрлі буфер және тоқтату блоктарының комбинациялары
-- Қосымша бекітілген ауа буфері, реттелетін ауа буфері (A/AS/AF), гидравликалық амортизатор буфері (B/BF); бірнеше сыртқы шекті тоқтату блоктарының керек-жарақтары қол жетімді.

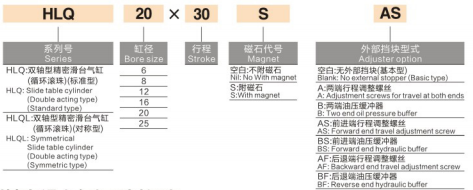

1. Үлгі үлгісі: HLQ20×30SAS
-- HLQ = Стандартты қос білікті сериясы; HLQL = симметриялық жоғары қаттылық қос рельс сериясы
-- 20 = Цилиндр саңылауының диаметрі (мм)
-- 30 = Номиналды жүріс ұзындығы (мм)
-- S = Кірістірілген тұрақты магниттік сақина (міндетті стандартты конфигурация)
-- A = Екі ұшы реттелетін ауа буфері
AS = Алдыңғы инсульт бір реттелетін ауа буфері
AF = Бір реттік реттелетін ауа буферін қайтару
-- B = Екі ұшты гидравликалық май буфері
BF = Бір гидравликалық май буферін қайтару
| Саңылау (мм) |
Тиімді поршень ауданы (мм²) |
0,2МПа |
0,4МПа |
0,6 МПа |
0,7МПа |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. Үлгіні таңдау логикасы
-- HLQ стандартты түрі: ықшам орнату кеңістігі, орташа-шағын жүктеме, шамалы немесе эксцентрлік бүйірлік жүктеме жоқ
-- HLQL симметриялық түрі: ауыр жүктеме, айқын эксцентрлік офсеттік жүктеме, жоғары қаттылық және өте жоғары орналасу дәлдігі талаптары
2. Типтік қолданбалар
Дәл позициялау, дайындамаларды автоматты түрде беру, пневматикалық қысқыш станциялар; 3C электроникада, жартылай өткізгіштерді өндіру желілерінде, автоматтандырылған құрастыру жабдықтарында және дәлдік сынау аспаптарында кеңінен қолданылады.
SOLH HLQ / HLQL қос білікті айналмалы шарикті сырғымалы цилиндр стандартты ықшам және симметриялы жоғары қаттылығы бар қос нұсқаларды ұсынады, қосымша ауа/гидравликалық буфер, бұралуға қарсы қос өзек және қалқымалы қосылыс конструкциясы, әмбебап жоғары дәлдіктегі желілік жетек және орташа және ауыр позицияны тасымалдауға арналған автоматты жетек.
