HLH сериялы бүйірлік рельсті дәл сызықты сырғымалы цилиндр

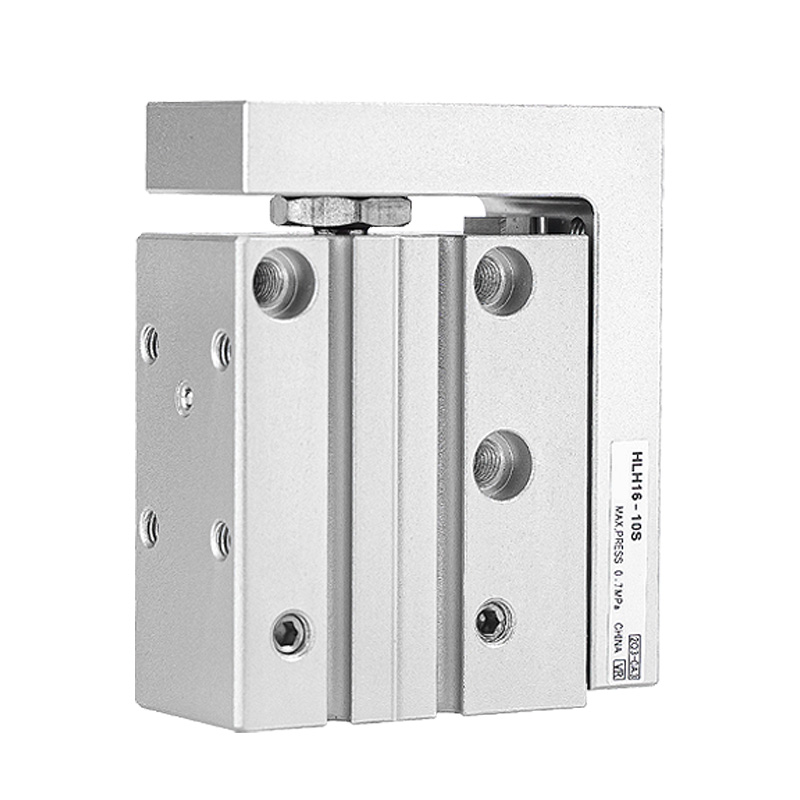

HLH сериялы бүйірлік рельс дәл сызықты сырғымалы цилиндр (айналмалы шар бағыттағышы)

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     SOLH HLH сериясы - кіріктірілген бүйірден орнатылған L-тәрізді айналмалы шарикті сызықты бағыттаушы рельсімен жабдықталған төмен профильді сызықты сырғымалы цилиндр. Орнату кеңістігін үнемдеу үшін ультра жұқа жіңішке корпус дизайнымен ерекшеленетін ол дәл құрастыру, жеңіл жүкті позициялау және шектеулі монтаж саңылаулары бар автоматтандыру жабдықтары үшін арнайы әзірленген.

Серияға шолу

     -- Серия коды: HLH (бір жақты рельс дизайны, симметриялы қос рельс нұсқасы жоқ)

     -- Бағыттау жүйесі: бүйірден орнатылған айналмалы шар сызықты бағыттаушы (L-типті біріктірілген рельс)

     -- Жұмыс түрі: Екі әрекетті поршенді цилиндр

     -- Қолданылатын орта: таза сығылған ауа (сүзу дәлдігі ≥40μm)

     -- Негізгі бәсекелестік артықшылықтар: ультра жұқа профиль, 4 бағытты орнату саңылаулары, 3 бағытты әуе портының орналасуы, кеңістікті тамаша пайдалану

Негізгі техникалық сипаттамалар кестесі

Құрылымдық және өнімділік артықшылықтары

  1. Біріктірілген бүйірлік L-типті айналмалы шар бағыттаушы рельс

     Бір бөліктен тұратын рельс және сырғымалы каретка құрылымы жоғары түзулік пен айналуға қарсы дәлдікті қамтамасыз етеді; өте тар жіңішке корпус жалпы орнату енін айтарлықтай азайтады.

  2. Әмбебап 4 жақты монтаждау схемасы

     Негізгі корпустың астыңғы, бүйірлік, алдыңғы және артқы шеткі беттерінде өңделген саңылауларды орнату; күрделі жинақы жабдық схемасына сәйкес келетін төрт бағыттағы икемді бекіту.

  3. Икемді 3 жақты әуе портының конфигурациясы

     Ауа кіріс/шығыс порттары артқы жағында, бүйір жағында және алдыңғы жағында қол жетімді; ұқыпты және ұқыпты тізбекті бағыттау үшін өте еркін құбырларды ұйымдастыру.

  4. Қос арматураны орнату беттері

     Сырғымалы арбаның үстіңгі бетіне де, алдыңғы жағына да құралды орнатуға арналған саңылаулар; дұрыс орналасуды қамтамасыз ету үшін үстіңгі жазықтықта түйреуіш тесіктерін орналастыру.

  5. Алдын ала өңделген сенсорлық ойықтар

     Магниттік тісті ажыратқыштарды оңай орнату және реттелетін орналастыру үшін цилиндр корпусының екі жағындағы стандартты жылжымалы ұялар.

  6. Кіріктірілген қалқымалы қосылыс

     Поршеньдік штанга мен сырғанау арбасының арасындағы қалқымалы байланыс бүйірлік жүктеме кернеуін болдырмайды және ішкі поршеньді жинақты ауытқудың зақымдануынан қорғайды.

Модельдік кодты атау ережесі

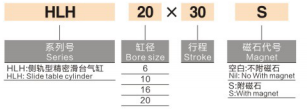

   1. Мысал: HLH16×30S

     -- HLH: жұқа сырғымалы цилиндрдің бүйірлік рельсінің сериялық коды

     -- 16: Цилиндр саңылауының диаметрі (мм)

     -- 30: номиналды жүріс ұзындығы (мм)

     -- S: Кірістірілген тұрақты магниттік сақина (стандартты зауыт конфигурациясы)

Теориялық шығыс күшінің кестесі (бірлік: N)

Үлгіні таңдау бойынша нұсқаулар және типтік қолданбалар

  1. Негізгі нүктелерді таңдау

     -- Кеңістікті шектеу басымдылығы: Орнату саңылауы өте шектеулі, ультра жұқа тар сырғымалы жетекті қажет ететін кезде HLH таңдаңыз.

     -- Жүктеме сипаттамасы: Айқын эксцентрлік бүйірлік жүктемесіз, қайталанатын орналасу дәлдігіне жоғары сұраныссыз жеңіл жүкті кері қозғалыс үшін қолайлы.

     -- HLQ сериясымен салыстыру: HLH жұқа және кеңістікті үнемдейтін; Қаттылығы жоғары және жүк көтергіштігі жоғары HLQ қос рельс.

  2. Өнеркәсіптік қолданудың типтік сценарийлері

     -- 3C электроника және жартылай өткізгіштерді өндіруге арналған дәл құрастыру жабдығы

     -- Шағын автоматтандырылған сынақ айлабұйымдары және тексеру станциялары

     -- Жеңіл дәлдікпен қысу, итеру және орналастыру механизмдері

     -- Тар ықшам машиналарға орнатылған поршеньді жеңіл жүкті қозғалыс қондырғылары

Бір сөйлемнен тұратын түйіндеме

     SOLH HLH ультра жұқа бүйірлік L рельсті сызықты сырғымалы цилиндр айналмалы шарикті бағыттағышты қабылдайды, стандарт ретінде кірістірілген магниттік сақинасы бар 4 жақты монтажды және 3 жақты әуе портының орналасуын қолдайды, тар кеңістіктегі 3C және жартылай өткізгіш автоматтандыру жабдығы үшін жеңіл жүктеме дәлдігін анықтауға арналған тамаша пневматикалық жетек.
