CRB1 / CRB2 сериялы қалақшалы түрдегі айналмалы жетек

CRB1 / CRB2 сериялы қалақшалы түрдегі айналмалы жетек (SOLH ауыстырылатын)

Бренд: SOLH by Richge Technology

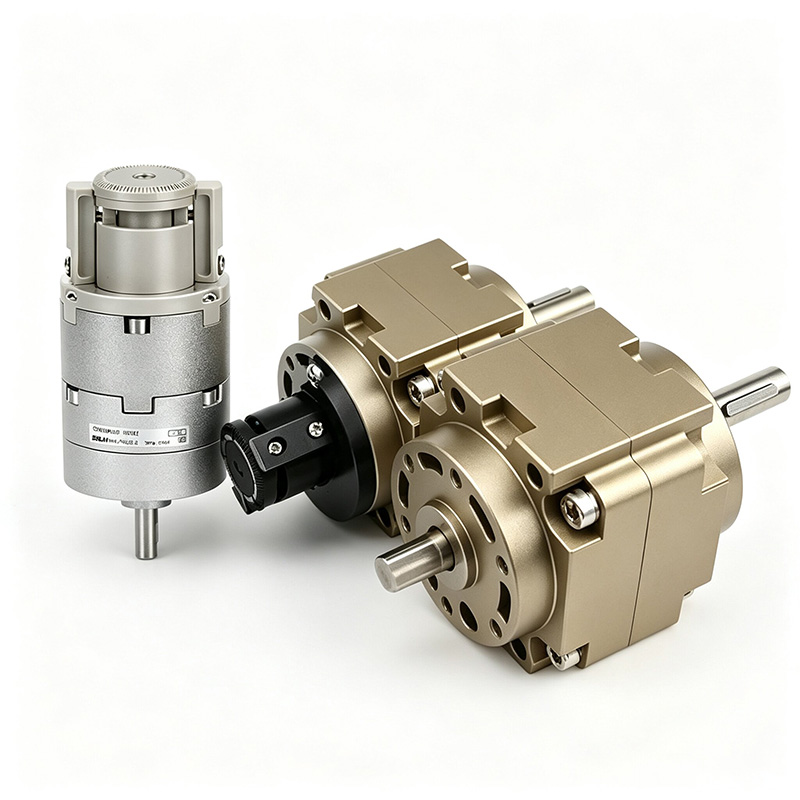

Өнімді орналастыру және сериялардың негізгі айырмашылығы

     SOLH CRB1 және CRB2 - бір/қос қалақшалармен басқарылатын қалақ тәрізді айналмалы айналмалы цилиндрлер. Тісті доңғалақ торларының саңылауы жоқ, олар ультра ықшам корпуспен, төмен айналмалы инерциямен және өте жылдам жауаппен ерекшеленеді.

     -- CRB2 (шағын серия): жеңіл жүктеме және тар кеңістік үшін 10~40 мм саңылау, ықшам жеңіл дизайн

     -- CRB1 (Үлкен серия): Ауыр жүктеме және жоғары айналу моменті үшін тесігі 50~100мм, соққыға төзімділігі жоғары толық мойынтіректер тірегі

     Бір қалақшаның максималды бұрылу бұрышы 270°/280° дейін, қос қалақша максимум 90°/100°. Жылдам айналмалы айналдыру, индекстеу және позициялау автоматтандыру станциялары үшін кеңінен қолданылады.

  1. CRB2 шағын стандартты сериясы

     -- Саңылаудың өлшемдері: 10, 15, 20, 30, 40мм

     -- Қалақ опциялары: S жалғыз қалақ / D қос қалақ

     -- Бұрылыс бұрышы: жалғыз қалақша 90°/180°/270°; Қос қалақша 90°/100°

     -- Негізгі артықшылықтары: ультра ықшам, жеңіл, іске қосу қысымы төмен, бүйірлік/осьтік қос порт, қосымша бұрыш реттегіші және магниттік қосқыш

     -- Қолданбалар: жеңіл жүкті жоғары жылдамдықты айналу, шектеулі ғарыштық жабдық, 3C электроника, орау, миниатюралық автоматика

  2. CRB1 Large Heavy Duty Series

     -- Саңылаудың өлшемдері: 50, 63, 80, 100мм

     -- Қалақ опциялары: S жалғыз қалақ / D қос қалақ

     -- Бұрылыс бұрышы: Бір қалақша 90°/180°/270°/280°; Қос қалақша 90°/100°

     -- Негізгі артықшылықтары: жоғары шығыс моменті, ауыр жүк көтеру, толық мойынтіректерді қолдау, соққыға төзімді, ұзақ қызмет ету мерзімі

     -- Қолданбалар: ауыр дайындаманы айналдыру, ауқымды индекстеу, ауыр айналмалы қондырғылар, ауыр өнеркәсіптің құрастыру желілері

Әмбебап негізгі техникалық сипаттамалар

  1. Жалпы стандартты параметрлер

  2. Теориялық шығыс моменті @ 0,5 МПа (негізгі таңдау индексі)

   2.1 CRB2 моментінің кестесі

   2.2 CRB1 моментінің кестесі

 3 Рұқсат етілген радиалды және осьтік жүктеме анықтамасы

     -- CRB2-20: радиалды 120N, осьтік 80N

     -- CRB1-50: радиалды 245N, осьтік 196N

     -- CRB1-100: радиалды 588N, осьтік 490N

Ішкі құрылым және қалақшаның жұмыс принципі

  1. Негізгі құрамдас бөліктер: Цилиндр корпусы, бір/қос айналмалы қалақ, шығыс білігі, тығыздағыш жинағы, соңғы резеңке буфер, бұрышты реттейтін болттар

  2. Жұмыс логикасы: сығылған ауа бір камераға кіреді, ол қарама-қарсы камераны шығарады, ал орталық білік айналасында айналу үшін қалақшаны итереді.

     -- Қос қалақша: айналу моменті екі еселенген, шектеулі бұрылу бұрышы ≤100°

     -- Жалғыз қалақ: 270° дейін кеңірек бұрылу диапазоны

  3. Бірегей негізгі артықшылықтар

     -- Тісті беріліс пен тірек құрылымы жоқ, нөлдік кері соққы, соққы дірілсіз тегіс дыбыссыз айналу

     -- Ультра жинақы контур, төмен айналмалы инерция, ультра жылдам жауап (90° айналу < 0,1 с)

    -- Ішкі құбырлар мен сымдарды бағыттау үшін ыңғайлы, қосымша қуыс білік

     -- Соққы шегіне арналған қос ұшты дәл реттеу болттары; бір қалақша реттелетін 0~270°, қос қалақша 0~90°

Толық үлгі кодтау ережелері

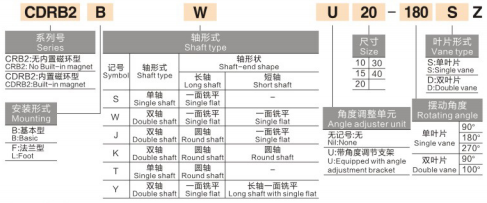

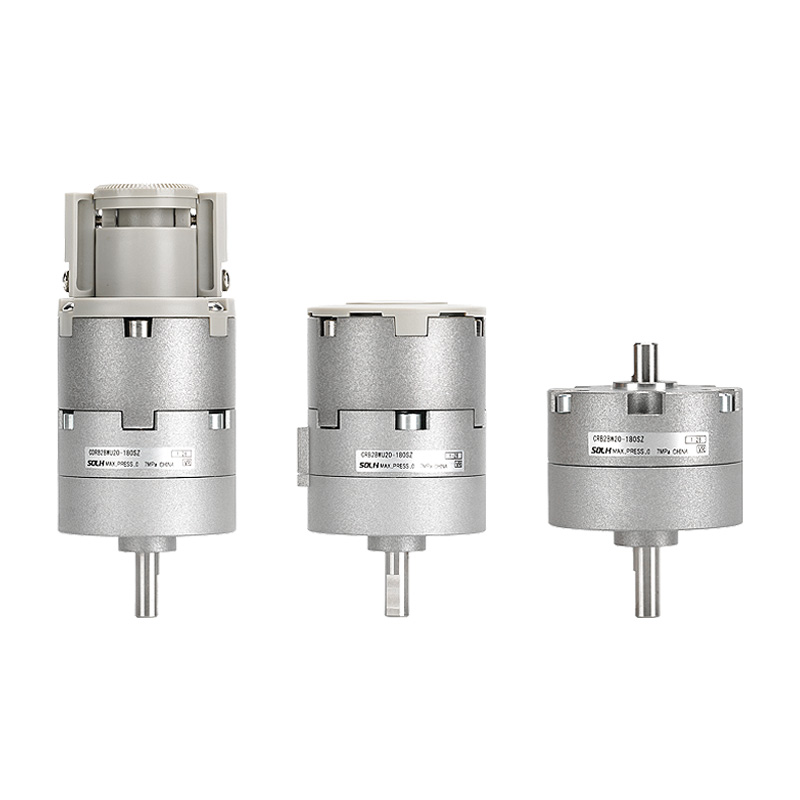

  1. CRB2 үлгісінің мысалы: CRB2BW20-180SZ

     -- CRB2 = Шағын қалақшалы айналмалы жетектер сериясы

     -- B = Негізгі фланецті бекіту; L = Аяқ кронштейнінің бекіткіші

     -- W = қос ұзартылған білік; бос = Бір білік

     -- 20 = Тесік өлшемі (10/15/20/30/40)

     -- 180 = Бұрылыс бұрышы (90/180/270)

     -- S = Жалғыз қалақ; D = Қос қалақша

     -- Z = Бұрыш реттеу блогымен жабдықталған; бос = реттегішсіз стандартты

          CDRB2 префиксі = Магниттік қосқышты орнатуға арналған кірістірілген магниттік сақина

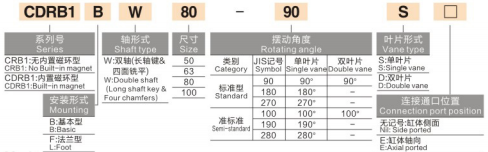

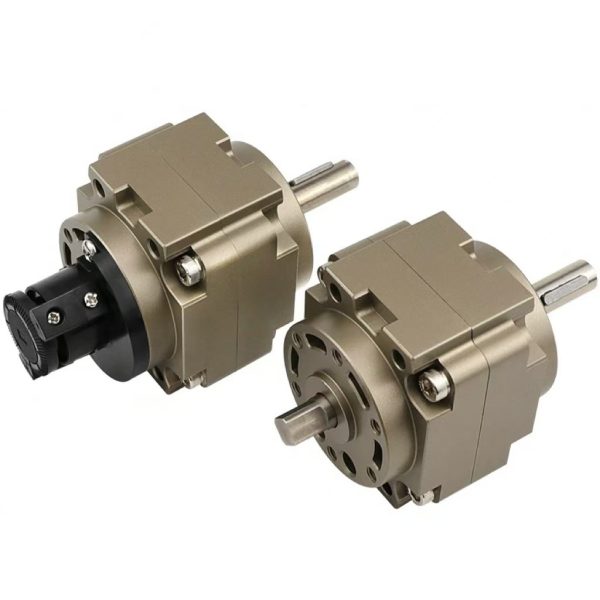

  2. CRB1 үлгісі: CRB1BW50-90D

     -- CRB1 = Үлкен ауыр жүк көтергіш қалақтардың айналмалы сериясы

     -- B = Негізгі орнату; W = қос білік

     -- 50 = Тесік өлшемі (50/63/80/100)

     -- 90 = Бұрылыс бұрышы (90/180/270/280)

     -- D = Қос қалақша; S = Жалғыз қалақ

        Префикс CDRB1 = Магниттік сақинаның біріктірілген моделі

Қадамдық таңдау нұсқаулығы және өнеркәсіптік қолданбалар

  1. Таңдау басымдылығы ережелері

     -- Момент пен өлшемді бөлу: жеңіл жүктеме тар кеңістік → CRB2 (10~40); Ауыр жоғары айналу моменті → CRB1 (50~100)

     -- Бұрылыс бұрышының талабы: 90°-тан жоғары айналу → Жалғыз қалақ S; 90° шегінде максималды момент → Қос қалақша D

     -- Дәлдік пен жылдамдықты теңестіру: қалақ түріндегі нөлдік кері соққы, қайталанатын позициялау ±0,1°, жоғары жылдамдықтағы жеңіл жұмыс үшін өте қолайлы; Ауыр жоғары дәлдіктегі мойынтірек жүктемесі MSQ тірек-пинионды айналмалы үстелді жақсы көреді

     -- Функция опциялары: Жіңішке бұрыш шегі қажет – Z жұрнағы бұрышын реттеу бірлігін таңдаңыз; PLC позициясы бойынша кері байланыс қажет – CDRB магниттік біріктірілген моделін таңдаңыз

  2. Типтік қолданба сценарийлері

     -- Жеңіл жұмыс желілері: электронды компоненттерді аудару, жапсырманы айналдыру, бөтелке қақпағын қатайту, миниатюралық материалдарды сұрыптау

     -- Ауыр жүкті станциялар: үлкен дайындама 90°/180° айналымы, құрастыру желісін индекстеу, ауыр айналмалы қысқыштар

     -- Жалпы салалар: орау, басып шығару, тамақ өңдеу толық автоматты айналмалы позициялау станциялары

Өнімділікті салыстыру: CRB Vane VS MSQ тірек және пинион айналмалы жетек

Бір сөйлем

     Түйіндеме SOLH CRB2 шағын жүкті жеңіл және CRB1 ауыр жүкті қалақшалы түрдегі айналмалы жетектер қосымша бұрыш реттегіші және магниттік ауыстырып қосқыш нұсқасы CDRB бар нөлдік артта қалуы бар жалғыз/қос қалақшалы жетекті қабылдайды, 0,05 ~ 24 Н·м моментінен төмен инерциялық айналу мүмкіндігін береді, жоғары жылдамдықпен айналу және бұрау үшін өте ыңғайлы. орау және ауыр құрастыру автоматтандыру желілері.
