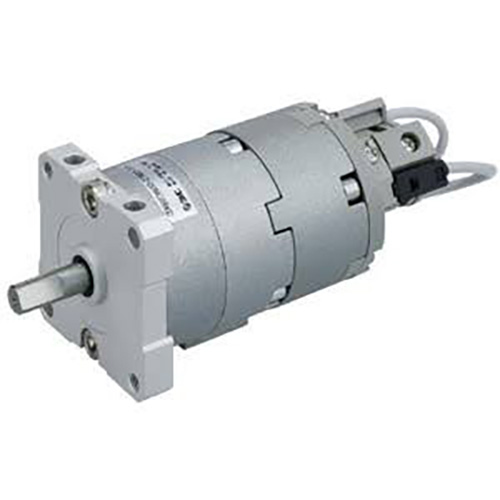

CRBU2 сериялы бос қалақшалы түрдегі айналмалы жетек

Бренд: SOLH by Richge Technology

Өнімді орналастыру және негізгі құрылымдық мүмкіндіктер

     SOLH CRBU2 сериясы - бұл шектеулі кеңістіктегі дәлдіктегі айналмалы станцияларға арналған шағын қалақшалы айналмалы айналмалы цилиндр, еркін көп бағытты монтаждау, ультра жұқа жеңіл корпус, нөлдік беріліс артта қалуы және кең бұрылу бұрышы. Саңылау өлшемдері қол жетімді: 10/15/20/30/40, әртүрлі жеңіл жүктемелі айналмалы бұрылу талаптарын қанағаттандыру үшін бір/қос қалақшалары бар.

 1. Негізгі дизайн ерекшеліктері

     -- Тікелей жетегі (S жалғыз қалақшасы / D қос қалақшасы): беріліс беріліссіз, нөлдік кері соққы, тегіс айналу және өте дәл орналастыру

     -- Толық бос монтаждау цилиндрлік контуры: қосымша монтаждау кронштейндері жоқ орнатылатын үстіңгі/төменгі/сол/оң/осьтік; Жабдықтың тығыз орналасуы үшін CRB2-ге қарағанда 12% жеңіл

     -- Толық бұрылу бұрышының диапазоны: бір қалақша 90°/180°/270°; Қос қалақша 90°/100°, максимум бір қалақша 270°-қа дейін бұрылу

     -- Қос түтік схемасы: стандартты бүйірлік порт (жұрнақсыз) / осьтік порт (E жұрнағы) құбырдың әртүрлі маршруттарының орналасуларына сәйкес келеді

     -- Кеңейтілетін функционалдық модульдер: қосымша W бұрышын реттеу блогы және магниттік қосқышты орнатуға арналған кірістірілген магниттік сақина; шкаф кеңістігін үнемдеу үшін радиалды шығыңқы бөліктердің болмауы

     -- Төмен ағып кететін премиум тығыздағыш жүйесі: кірістірілген позициялауды тоқтататын арнайы композиттік тығыздағыш, өте төмен ішкі ағып кету, таза өндіріс орталарына жарамды майсыз жұмыс

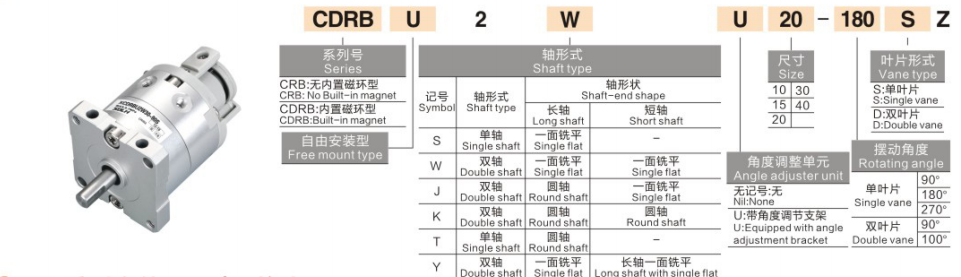

Үлгіні атау ережесін аяқтаңыз

  1. Үлгі мысалы: CRBU2WU20-180SE-M9BW

 2. Стандартты тапсырыс анықтамалық мысалдары

     -- Стандартты бір қалақшалы бүйірлік порт: CRBU2-20-180S

     -- Бұрышпен реттеу + қос қалақ: CRBU2W30-90D

     -- Осьтік порт + магниттік қосқыш: CRBU2-15-270SE-M9B

Стандартты әмбебап техникалық сипаттамалар (сынақ қысымы: 0,5 МПа)

  1. Жалпы өнімділік параметрлері

     -- Жұмыс қысымының диапазоны: Өлшем 10/15: 0,2~0,7МПа; Өлшем 20/30/40: 0,15~1,0МПа

     -- Қоршаған ортаның жұмыс температурасы: 5 ~ 60℃ (ауа құбырларының ішінде мұздану жоқ)

     -- Бұрыштық қайталанатын орналасу дәлдігі: ±0,01°, нөлдік кері соққы тұрақты айналу

     -- Кірістірілген буфер: жоқ; бөлек конфигурацияланатын сыртқы амортизатор

     -- Рұқсат етілген соққы кинетикалық энергиясы: 0,00015 ~ 0,04Дж (тесігінің өлшеміне пропорционалды түрде артады)

     -- Майлау талаптары: Зауыттық алдын ала майланған майсыз дизайн

  2. Теориялық шығыс моментінің кестесі (бірлік: Н·м @0,5МПа)

  3. Салмақ және жалпы өлшем анықтамасы (180° спецификация)

Негізгі бәсекелестік артықшылықтар

  1. Көп бағытты бос орнату орынды үнемдейді

     -- Цилиндрлік тегіс корпусты кронштейндерсіз кез келген бетке бұрандалармен бекітуге болады; 12% жеңіл корпус, өте жинақы біріктірілген жабдық жақтаулары үшін оңтайлы таңдау

  2. Нөлдік кері соққы өте дәл бұрыштық орналасу

     -- Тікелей қалақшалы жетегі тісті доңғалақтардың саңылауларын болдырмайды, қатаң дәлдіктегі бұрышты басқару станциялары үшін ±0,01° қайталау дәлдігімен ультра тегіс айналу.

  3. Қосымша тоқтату блогы бар кең реттелетін бұрылыс диапазоны

     -- Бір қалақшаның максимум 270° бұрылысы; W бұрышын реттеу модулі шексіз реттелетін инсульт 0~240°, ыңғайлы көп станциялы бұрышты дәл реттеуге мүмкіндік береді

  4. Қос қалақ бірдей контурдың астында екі еселенген айналу моментін береді

     -- Бірдей сыртқы өлшем, D қос қалақшалы моделі жоғары айналмалы жүктемені өңдеу үшін S бір қалақшасының екі есе айналу моментін қамтамасыз етеді.

  5. Ұзақ қызмет ету мерзімі майсыз тығыздағыш құрылымы

     -- Төмен үйкелісті композициялық тығыздау, қызмет ету мерзімі 5 миллионнан астам коммутация циклі, қарапайым цехпен және шаңсыз таза өндірістік желілермен үйлесімді

Монтаждау әдістері және типтік өнеркәсіптік қолданбалар

  1. Екі негізгі орнату пішіні

     -- Корпусты тікелей орнату: бұрандалар кез келген цилиндрлік бетке бекітіледі, осьтік/радиалды орнату мүмкін, жылдам бөлшектеу және ауыстыру

     -- Қосалқы жалпақ тақтайшаны біріктірілген орнату: монтаждау тақтасы арқылы көлденең немесе тігінен бекітіңіз.

  2. Типтік қолданба сценарийлері

     -- 3C Электрониканы автоматтандыру: шағын құрамдастарды айналдыру, камераның айналмалы орналасуын анықтау, айнымалы бұрышты ауыстыру, бақылау станциясының айналмалы индексі

     -- Дәл құрастыру желілері: бұранданы қатайтатын айналмалы механизм, терминалды бұрау бұрышын реттеу, жеңіл дайындаманың 180° айналымы

     -- Буып-түю машиналары: материалды қалқаны айналдыру, жапсырманы бекіту бұрышын дәл реттеу, қысқа жүріспен айналмалы беру

     -- Жалпы автоматтандыру жабдығы: Жабдық есігінің айналмалы қосқышы, өндірістік станцияның ауысуы, жоғары жиілікті жеңіл жүктемедегі поршеньдік айналуы

Таңдауды салыстыру: CRBU2 бос орнату VS CRB2 стандартты айналмалы жетек

3-қадамды жылдам таңдау нұсқаулығы

  1. Крутящий жүктеме негізінде тесік өлшемін таңдау

     -- Нақты жұмыс моментін есептеңіз, 50% қауіпсіздік шегі бар модельді таңдаңыз:

     -- 10 ≤0,13Н·м / 15 ≤0,33Н·м / 20 ≤0,82Н·м / 30 ≤2,06Н·м / 40 ≤3,92Н·м

  2. Қалақша түрін таңдау

     -- Жеңіл моментті жүктеме → S жалғыз қалақшасы; Жоғары ауыр айналмалы жүктеме → D қос қалақшасы (қос айналу моменті)

  3. Конфигурацияны сәйкестендіру

     -- Бұрышты дәл реттеу қажет: W жұрнағын қосыңыз бұрышты реттеу блогы (0~240° шексіз реттеледі)

     -- PLC позициясы сигналының кері байланысы: екі бағытты айналу шегін анықтау үшін M9B/M9BW магниттік қосқышты жабдықтаңыз

     -- Құбырды бағыттау сұранысы: стандартты бүйірлік порт үшін бос, осьтік орталық әуе порты үшін E жұрнағы

Бір сөйлемнен тұратын түйіндеме

     SOLH CRBU2 бос қалақшалы айналмалы цилиндр кронштейнсіз ерікті орнату, нөлдік кері ±0,01° дәлдік, қос жалғыз/қос қалақшалы айналу моментінің опциялары және бүйірлік/осьтік ауа портының орналасуы, қосымша W бұрышын реттегіші және M9BW магниттік қосқышы, жеңіл салмақты, айналмалы жинақты жинауға арналған жеңіл жинақты және 3-қабылдағыш жинаққа арналған шағын шешімді ұсынады. станциялар.
