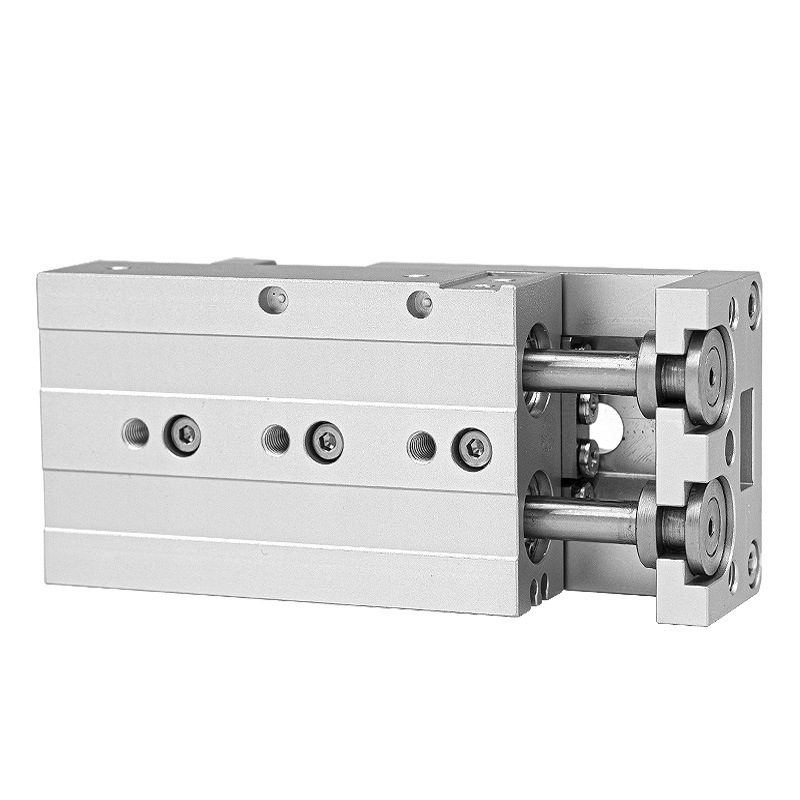

HLS / HLSL сериясы қос білікті дәлдіктегі сырғымалы цилиндр (айқас роликті бағыттаушы түрі)

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     SOLH HLS / HLSL сериялы қос білікті дәлдіктегі сырғымалы цилиндрі негізгі бағыттаушы компонент ретінде көлденең роликті сызықтық бағыттағышты қабылдайды. HLQ айналмалы шарикті сырғымалы цилиндрлермен салыстырғанда ол әлдеқайда жоғары қаттылықты, қайталанатын позициялаудың жоғары дәлдігін және эксцентрлік бүйірлік жүктемелерге күшті қарсылықты қамтамасыз етеді, ауыр жүктеме, өте дәл құрастыру және позициялауды автоматтандыру процестеріне тамаша сәйкес келеді.

Сериялардың жіктелуі: HLS VS HLSL

     -- HLS стандартты түрі: жылжымалы арбаның бір жағында орнатылған цилиндр корпусы, жинақы жалпы ені. Шектеулі орнату кеңістігіне, айқын эксцентрлік офсеттік жүктемесіз орташа және шағын жүктеме жағдайларына қолайлы.

     -- HLSL симметриялық түрі: екі параллель көлденең роликті бағыттауыштың ортасында орналасқан цилиндр, күштің біркелкі таралуы, қаттылығы жоғарылатылған және ауыр жүк көтергіштігі. Ауыр жүктеме, эксцентрлік жүктеме және өте жоғары дәлдіктегі жұмыс сценарийлері үшін бірінші таңдау.

Негізгі техникалық сипаттамалар кестесі

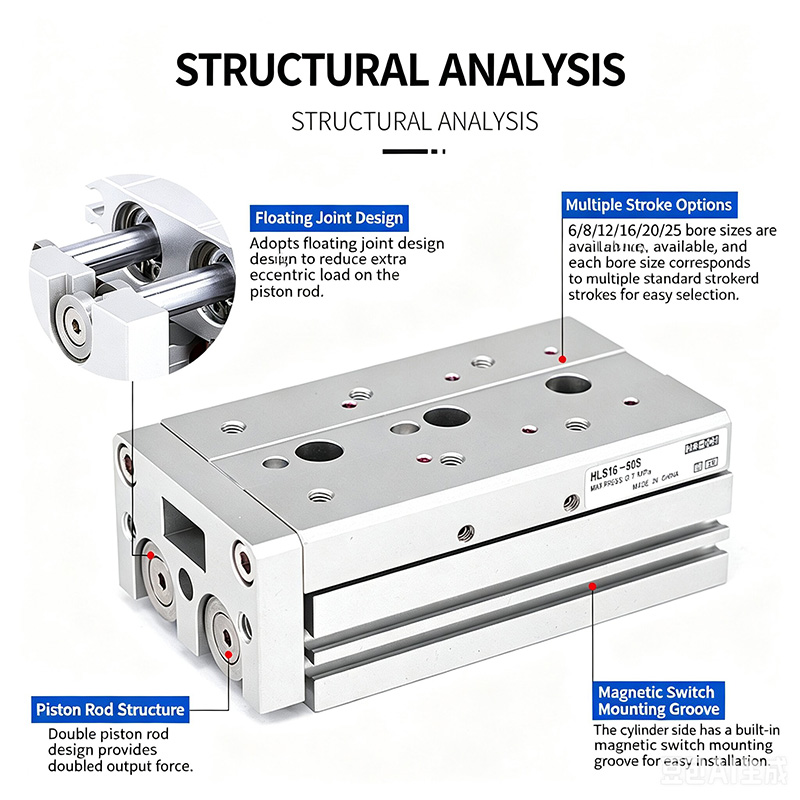

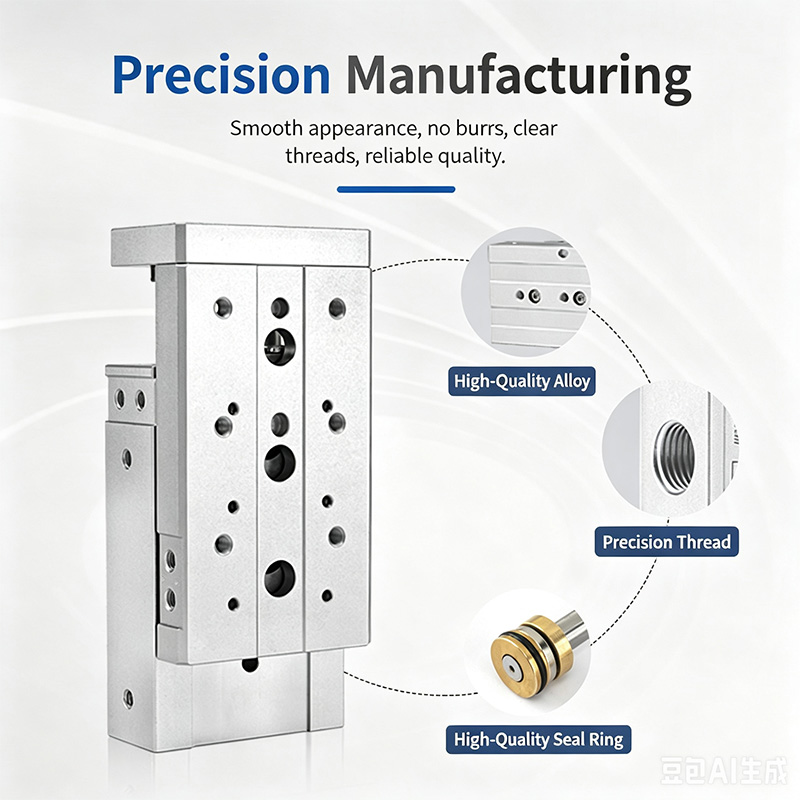

Құрылымдық және негізгі өнімділік артықшылықтары

  1. Айқас шығыршықты сызықтық бағыттаушы (ролик желісінің контактісінің дизайны)

     -- Желілік контактілі мойынтірек құрылымы өте қаттылықты, керемет түзуді және айналуға қарсы дәлдікті, күшті соққыға төзімділікті және ауыр жүктеме кезінде тұрақты жұмысты қамтамасыз етеді. Өте төмен үйкеліс, өте тегіс қозғалыс және ұзартылған қызмет циклі бар біріктірілген бір бөлікті бағыттаушы арба дизайны.

  2. Кіріктірілген қалқымалы қосылыс

    -- Поршеньдік штанга мен сырғанау платформасы арасындағы серпімді қалқымалы байланыс бүйірлік күш пен эксцентрлік айналдыру моментін ығыстырып, поршеньдік штанганың ауытқуын және шамадан тыс жүктеменің зақымдалуын болдырмайды.

  3. Қос параллель поршеньді өзектер

    -- Қосарлы итеру шығысы, бұралуға қарсы тамаша өнімділік, жүктелген күйде жоғары орналасу дәлдігін сақтайды.

  4. Көп бағытты әмбебап монтаждау

     -- 3 бағытты орнату үшін астыңғы, алдыңғы және бүйір беттерінде өңделген бекіткіш тесіктер; жылдам дәл орналастыру үшін негізге алдын ала өңделген дәлдікпен орналасқан түйреуіш тесіктері.

  5. Құрал-сайманға арналған 3 жақты бекіту беттері

     -- Қайталанатын айлабұйымдарды орналастыру дәлдігін қамтамасыз ету үшін сырғытпаның үстіңгі және алдыңғы бетіндегі бекіткіш саңылаулары, сырғытпаның үстіңгі жазықтығындағы түйреуіш саңылаулары.

  6. Алдын ала өңделген сенсорларды орнату ойықтары

     -- Магниттік ажыратқыштарды икемді орнату және позициясын реттеу үшін цилиндр жағындағы стандартты жылжымалы ұялар.

  7. Диверсификацияланған буфер және шектеуді тоқтату опциялары

     -- Бекітілген ауа буфері, реттелетін ауа буфері (A/AS/AF), гидравликалық амортизатор буфері (B/BF) және бірнеше сыртқы механикалық шектеу блоктары қосымша комбинациялар болып табылады.

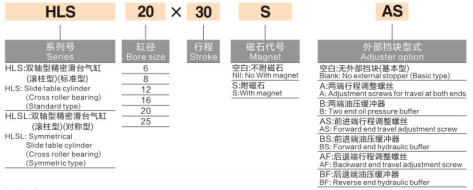

Стандартты үлгі атау ережесі

  1. Үлгі үлгісі: HLS20×30SAS

     -- HLS = Стандартты бүйірлік цилиндрлер сериясы; HLSL = Симметриялық центрленген жоғары қаттылық қатары

     -- 20 = Цилиндр саңылауының диаметрі (мм)

     -- 30 = Номиналды жүріс ұзындығы (мм)

     -- S = Кірістірілген тұрақты магниттік сақина (стандартты зауыттық конфигурация)

     -- A = Екі жағында да реттелетін ауа буфері

        AS = Реттелетін ауа буфері тек алға қарай бағытталады

        AF = Реттелетін ауа буфері тек кері соққының соңында

     -- B = Екі жағындағы гидравликалық май буфері

        BF = Гидравликалық май буфері тек кері соққының соңында

Теориялық шығыс күшінің кестесі (бірлік: N)

Таңдау нұсқаулары және типтік қолдану сценарийлері

  1. Таңдау бойынша ұсыныстар

     -- HLS стандартты үлгісі: ықшам орнату кеңістігі, орташа-шағын жүктеме, айқын эксцентрлік офсеттік жүктеме жоқ

     -- HLSL симметриялы моделі: ауыр жүк, эксцентрлік бүйірлік жүктеме, өте жоғары қаттылық және ультра дәлдік позициялау талаптары үшін басымдықты таңдау

  2. Типтік өнеркәсіптік қолданбалар

     -- Дәл құрастыру, автоматты позициялау, пневматикалық қысу және дайындамаларды тасымалдау станциялары

     -- Жартылай өткізгішті және электронды автоматиканың өндірістік желілері

     -- Жоғары дәлдікті сынақтан өткізуге арналған бақылау аспаптары, медициналық автоматика жабдықтары, станокты бекіту механизмдері

Бір сөйлемнен тұратын түйіндеме

     SOLH HLS/HLSL көлденең роликті қос білікті сырғымалы цилиндр қос стандартты/симметриялы нұсқалары бар, қосымша ауа/гидравликалық буфермен және эксцентрикке қарсы қалқымалы қосылыс дизайнымен, жоғары сапалы ауыр салмақты ультра дәлдіктегі сызықтық жетекпен, жартылай өткізгіштік жоғары жүктемеге арналған медициналық жабдықпен жабдықталған, қос стандартты/симметриялық нұсқалары бар жоғары қаттылықтағы желілік контактілі көлденең роликті бағыттағышты қабылдайды.
