Жоғары вольтты және орташа вольтты электр жүйелерінде қауіпсіздік тек оқшаулау және қорғаныс құрылғылары арқылы ғана қамтамасыз етілмейді. Электр қауіпсіздігінің үлкен бөлігі операторлардың дұрыс емес ауысу әрекеттерін жасауына жол бермей, әртүрлі компоненттер арасындағы механикалық үйлестіруге байланысты.
TheЖерге қосқыштың жұмыс механизмі блоктау құрылғысыосы маңызды қауіпсіздік компоненттерінің бірі болып табылады. Ол жерге қосу қосқышы мен басқа коммутациялық жабдық арасындағы жұмыс ретін басқаруға арналған, тізбек әлі қуатталған кезде жерге қосу қосқышын жабу сияқты қауіпті операцияларды болдырмауға көмектеседі.
Бұл құрылғы әдетте тарату құрылғыларының ішінде жасырылған болса да, ол сенімді жұмысты қамтамасыз етуде және жабдықты да, қызметкерлерді де қорғауда маңызды рөл атқарады.
A Жерге қосқыштың жұмыс механизмі блоктау құрылғысымыналардың жұмысын үйлестіру үшін тарату құрылғыларында орнатылған механикалық немесе электромеханикалық қауіпсіздік механизмі болып табылады:
Жерге қосқыштар
Ажыратқыштар
Жүктеме қосқыштары
Ажыратқыштарды ажыратыңыз
Шкаф есіктері мен кіру панельдері
Оның негізгі мақсаты коммутация операцияларының алдын ала анықталған қауіпсіздік ретін сақтауын қамтамасыз ету болып табылады.
Мысалы:
Жерге қосқышты негізгі тізбек ажыратылғаннан кейін ғана жабу керек.
Қауіпті кернеу болуы мүмкін кезде шкафтың есігі құлыптаулы күйінде қалуы керек.
Жерлендіру қосқышы қауіпті жағдайда тұрғанда автоматты ажыратқышты жабуға болмайды.
Жұмыс механизмдері арасында физикалық шектеулер жасай отырып, блоктау құрылғысы адамның жұмыс істеу қателерінің ықтималдығын азайтады.
Электр жабдығы қуат көзі өшірілгеннен кейін де қауіпті болып қалуы мүмкін. Қалған кернеу, дұрыс емес ауысу реттері немесе күтпеген қуат алу елеулі қауіптерді тудыруы мүмкін.
Сенімді блоктау жүйесі бірнеше жалпы мәселелерді шешуге көмектеседі.
1. Дұрыс емес коммутация операцияларын болдырмайды
Күрделі электр жүйелерінде операторларға бірнеше коммутация қадамдарын орындау қажет болуы мүмкін.
Біріктірілген қорғаныссыз дұрыс емес әрекеттер мыналарды қамтуы мүмкін:
Ток тізбегіндегі жерге қосқышты жабу
Қауіпсіз жағдайларда ажыратқышты пайдалану
Жерге қосу аяқталмай тұрып кіру есіктерін ашу
Құлыптау құрылғысы тек қауіпсіз жұмыс ретін қамтамасыз ететін механикалық «ережені сақтаушы» ретінде әрекет етеді.
2. Электр жабдығын қорғайды
Дұрыс емес ауысу адамдар үшін қауіпті ғана емес, сонымен қатар жабдықты зақымдауы мүмкін.
Ықтимал салдарларға мыналар жатады:
Қысқа тұйықталулар
Доғалық ақаулар
Байланыстың зақымдануы
Оқшаулаудың бұзылуы
Дұрыс құрастырылған блоктау механизмі қалыптыдан тыс жұмыстарды азайту арқылы жабдықтың қызмет ету мерзімін ұзартуға көмектеседі.

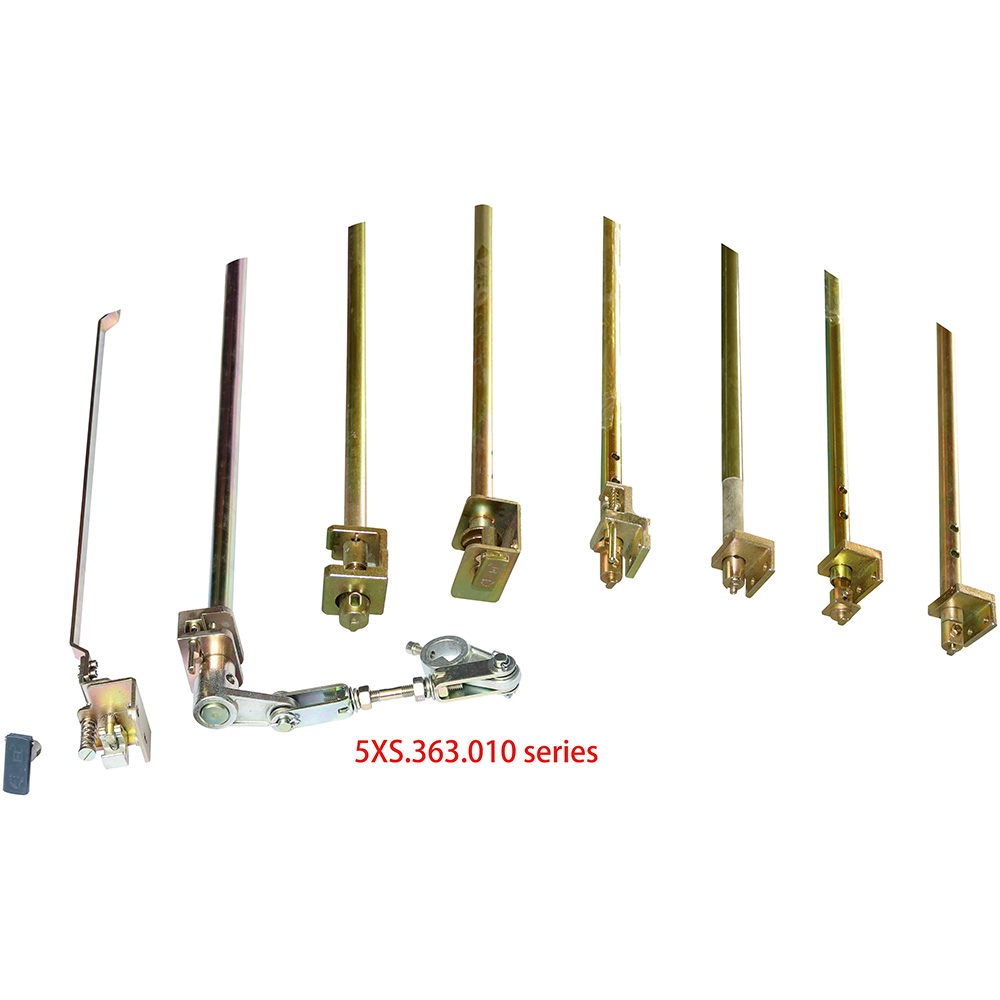

Жұмыс принципі тарату құрылғыларының дизайнына байланысты, бірақ көптеген жүйелерде механикалық позициялау және құлыптау құрылымдарының комбинациясы қолданылады.
Механикалық блоктау
Механикалық блоктау сенімділігіне байланысты кеңінен қолданылады.
Типтік компоненттерге мыналар жатады:
Бекіту тақталары
Біліктер
Тұтқалар
Жұдырықшалы механизмдер
Позиция көрсеткіштері
Блоктарды шектеу
Бір құрамдас белгілі бір орынға ауысқанда, басқа құрамдас жұмыс істеуге физикалық шектеу қойылады.
Мысалы:
Ажыратқыш ашылады.
Ажырату қосқышы оқшаулау күйіне жетеді.
Жерге қосқыш жұмысы қолжетімді болады.
Жерге қосқыш жабылады.
Техникалық қызмет көрсетуге рұқсат беріледі.
Электрлік блоктау
Кейбір жүйелерде электрлік сигналдар мен сенсорлар да қолданылады.
Құрамдас бөліктерге мыналар кіруі мүмкін:
Көмекші байланыстар
Позиция ауыстырғыштары
Басқару релелері
Бақылау модульдері
Басқару жүйесі жұмыс істеуге рұқсат бермес бұрын жабдықтың күйін тексереді.
Заманауи автоматтандыру технологиясымен көптеген адамдар электронды басқару жүйелері механикалық қорғанысты толығымен алмастыра алады деп есептейді.
Дегенмен, механикалық блоктау маңызды болып қала береді, себебі ол мыналарға тәуелді емес:
Бағдарламалық қамтамасыз ету логикасы
Коммуникациялық желілер
Қуат қолжетімділігін бақылау
Тіпті электр қуатының үзілуі кезінде де механикалық құлыптау құрылымы физикалық қорғанысты қамтамасыз ете алады.
Көптеген қауіпсіздік маңызды электрлік қолданбаларда механикалық және электрлік блоктауды біріктіру қосымша қорғанысты қамтамасыз етеді.
Орташа вольтты тарату құрылғысы
Жиі пайдаланылады:
Тарату желілері
Өнеркәсіптік энергетикалық жүйелер
Қосалқы станциялар
Зауыттың электр бөлмелері
Негізгі сақина блоктары (RMU)
Ықшам тарату жабдықтарында блоктау құрылғылары үйлестіруге көмектеседі:
Жүктеме қосқышының жұмысы
Жерге қосқыштың жұмысы
Кабель бөліміне кіру
Металл қоршалған тарату құрылғысы
Металлмен қапталған және металл қоршалған жүйелер үшін құлыптау әртүрлі бөліктер арасындағы қауіпсіз жұмысты қамтамасыз етеді.
Сенімді жерге қосқыштың жұмыс механизмін блоктау құрылғысы бірнеше факторларды ескеруі керек.
Механикалық беріктік
Механизм деформациясыз немесе бұзылмай қайталанатын операцияларға төтеп беруі керек.
Маңызды факторларға мыналар жатады:
Материалды таңдау
Білік күші
Құлыптау дәлдігі
Тозуға төзімділік
Жұмыс дәлдігі
Құрылғы қосқыш позицияларын дұрыс анықтауы керек.
Нашар орналасу дәлдігі мыналарға әкелуі мүмкін:
Толық емес құлыптау
Жалған операцияға рұқсат
Механикалық кедергі
Қызмет мерзімі
Тарату құрылғылары көптеген жылдар бойы жұмыс істей алады, сондықтан бір-біріне қосылатын компоненттер жақсы төзімділікті қажет етеді.
Дизайн мәселелеріне мыналар жатады:
Коррозияға төзімділік
Майлауға қойылатын талаптар
Жұмыс жиілігі
Қоршаған орта жағдайлары
Әртүрлі құрамдас бөліктер функцияларына байланысты әртүрлі материалдарды қолдануы мүмкін.
|
Құрамдас |
Жалпы материалдар |
|
Бекіту тақталары |
Тот баспайтын болат, мырышталған болат |
|
Біліктер |
Шынықтырылған болат |
|
Бұлақтар |
Серіппелі болат |
|
Корпус бөліктері |
Болат қорытпалары немесе инженерлік пластмассалар |
Материалды таңдау мыналарға әсер етеді:
Механикалық беріктігі
Коррозияға төзімділік
Ұзақ мерзімді сенімділік
Құлыптау жүйелері ұзақ қызмет ету мерзіміне арналған болса да, үнемі тексеру әлі де қажет.
Ұсынылатын тексерулер мыналарды қамтиды:
Механикалық қозғалысты тексеріңіз
Мынаны қамтамасыз етіңіз:
Біліктер біркелкі қозғалады
Құлыптар дұрыс бекітіледі
Ешбір бөлік кептелмеген
Тозған бөлшектерді тексеріңіз
Назар аударыңыз:
Бұлақтар
түйреуіштер
Жылжымалы буындар
Құрамдастарды таза ұстаңыз
Шаң мен ластану механикалық қозғалысқа әсер етуі мүмкін, әсіресе сыртқы немесе өндірістік ортада.
Жерге қосқыштың жұмыс механизмін блоктау құрылғысы электр жабдығының көрінетін бөлігі болмауы мүмкін, бірақ ол қазіргі заманғы тарату құрылғыларының жүйелеріндегі қауіпсіздіктің маңызды құрамдас бөлігі болып табылады.
Жерге қосқыштар, автоматты ажыратқыштар және қол жеткізу механизмдері арасындағы қатынасты бақылау арқылы ол қауіпті операциялардың алдын алуға, электр активтерін қорғауға және техникалық қызмет көрсету қауіпсіздігін жақсартуға көмектеседі.
