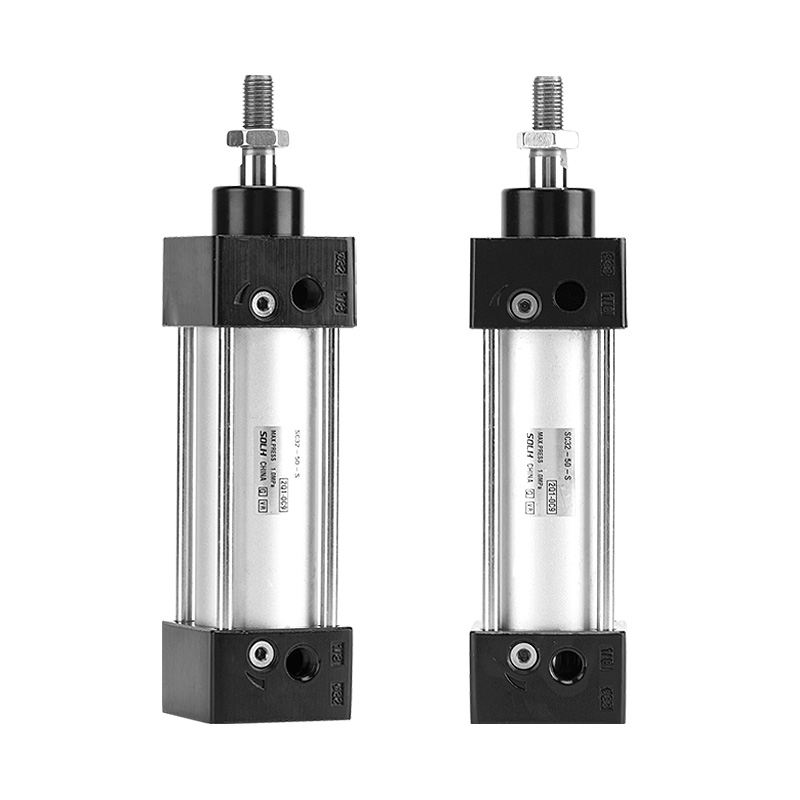

SC сериялы стандартты ауа цилиндрі (қос әрекетті түрі)

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH SC сериялы штангалы стандартты цилиндр, негізгі үлгі бір өзекшенің қос әрекетті түрі. Қатты құрылым, толық орнату керек-жарақтары, кең жүріс диапазоны үшін төрт байлау шыбықтары алдыңғы және артқы қақпақтарды бекітеді. Автоматтандыру желілерінде итеру, материалдарды өңдеу және орналастыру үшін кеңінен қолданылады, бұл ең танымал үнемді стандартты пневматикалық цилиндр.

Негізгі құрылым және дизайн мүмкіндіктері

     -- Құрылымы: төрт байлау таяқшасы алюминий бөшкелері мен қақпақтарды байланыстырады, жоғары қаттылық, соққыға қарсы, тұрақты ұзақ мерзімді жұмыс.

     -- Әсер ету түрі: Бір шыбықтың қос әрекеті, екі жақты шығыс күші.

     -- Материал: Қатты анодталған алюминий бөшке, ​​екі жақты поршеньді тығыздауыш; қатты хромдалған 45# болат поршеньді штанга.

     -- Жастық: соққы мен жұмыс шуды азайту үшін екі жағында реттелетін ауа жастығы.

     -- Сенсорды орнату: поршень орнын анықтау үшін CMSG/DMSG/EMSG магниттік қосқыштарына арналған байлау аймағындағы сенсор ойықтары.

     -- Артықшылығы: ISO15552 профиль цилиндрімен салыстырғанда бірдей саңылау өлшемімен қысқа дене ұзындығы, бәсекеге қабілетті.

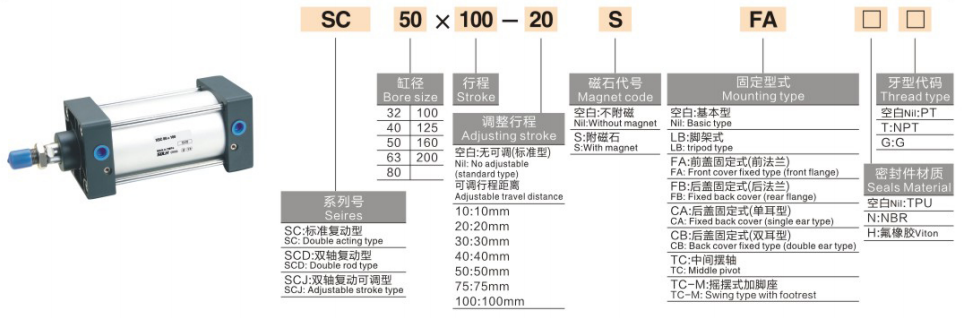

Толық үлгі кодтау ережесі

   1. Үлгі мысалы:SC50×100-S

   2. Туынды модельдер

     -- SCD: қос өзек екі әрекетті, бұралуға қарсы

     -- SCJ: реттелетін инсульті бар қос өзек

     -- SCF: Кіріктірілген электромагниттік клапан цилиндрі

     -- SCL: құлыпталатын цилиндр, ауа үзілген кезде жүкті ұстау

   3. Стандартты тапсырыс үлгілері

     -- SC63×150-S: Bore63, штрих150, кірістірілген магнит, негізгі түрі

     -- SCJ40×200-S: Bore40, инсульт200, реттелетін инсульт, магниті бар

Негізгі техникалық сипаттамалар

Теориялық қысым @0,5 МПа (Бір өзек, бірлік:N, қауіпсіздік коэффициенті ≥2)

Монтаждау түрлері мен керек-жарақтары

   1. Монтаждау опциялары

     --  Негізгі түрі, FA/FB фланеці, CA/CB бекіткіші, LB табан тірегі, TC/TCM1 трюк.

   2. Қосымша керек-жарақтар

     -- Қалқымалы қосылыс, таяқша көз, I/Y/U/F қосқышы, CMSG/DMSG/EMSG магниттік ажыратқыштары.

3-қадамды жылдам таңдау нұсқаулығы

   1. Саңылауды таңдау: Жүктеме негізінде қажетті тарту күшін есептеңіз, резерв ≥50% қауіпсіздік шегі; консольдық/офсеттік жүктеме үшін жаңарту өлшемі.

   2. Инсультті растау: тиімді саяхат кезінде 10~20 мм қауіпсіздік шегін қосыңыз; максималды стандартты инсульт 1000 мм.

   3. Конфигурацияны сәйкестендіру

     -- Позиция туралы кері байланыс: -S магнит үлгісін таңдап, магниттік қосқыштарды сәйкестендіріңіз;

     -- Монтаждау: Машина схемасына сәйкес фланецті /табанды/ілгектерді таңдаңыз;

     -- Арнайы функция: қос өзек үшін SCD, реттелетін инсульт үшін SCJ, жүктемені құлыптау үшін SCL.

Бір сөйлемнен тұратын түйіндеме

     SOLH SC сериялы үнемді галстук штангасы реттелетін ауа жастықшасы және көптеген орнату мүмкіндіктері бар стандартты цилиндр, итеру, тасымалдау және орналастыру тапсырмаларын жалпы автоматтандыру үшін өте арзан бағадағы сызықты жетек.
