Richge технологиясына толық кіріспе Жоғары вольтты изоляторлар

     Электр жабдықтарының алаңында 37 жылдық тәжірибесі бар кәсіби өндіруші ретінде,Richge Technology (Ningbo Richge Technology Co. Co., Ltd, Brand English English Logo)Техникалық жинақтауға және сапаны қатаң бақылауға сүйенеді. Оның жоғары вольтты оқшаулағыш өнімдері барлық орташа және жоғары кернеу деңгейін қамтиды, қуат жүйелері, өнеркәсіптік электрлік тарату және басқа сценарийлер. Өнім жүйесі үш негізгі артықшылықтардың айналасында тұрғызылған: «Оқшаулаудың сенімді өнімділігі, күшті экологиялық бейімделу және реттелетін мүмкіндіктер». Төменде бес аспект бойынша егжей-тегжейлі енгізу: өнімнің орналасуы, өнім санаттары, техникалық сипаттамалары, техникалық сипаттамалары, қолдану сценарийлері және сапаны қамтамасыз ету.

1. Өнімнің орналасуы және кернеуді қамту ауқымы

     Richge технологиясының жоғары вольтты изоляторлары электр энергиясын беру және тарату жабдықтарының негізгі оқшаулау қажеттіліктеріне назар аударады және «Орташа және жоғары кернеудің толық сценарийіне бейімделуіне» назар аударады. Кернеу деңгейі 12 кВ, тәулік бойы, тәулік бойы және 35 кВ (ішкі қуат торларындағы ортақ кернеу жүйелеріне бейімделу). Сонымен бірге, оның ерекше қажеттіліктері үшін жоғары кернеу деңгейі үшін оқшаулау шешімдерін теңшеу мүмкіндігі бар. «Жоғары вольтты жабдыққа арналған негізгі компоненттер» ретінде орналастырылған, өнімдер негізінен жоғары вольтты қондырғылар, қосалқы станция жабдықтары және жерге қосу қондырғылары, сондай-ақ энергетикалық және өнеркәсіптік жоба тұтынушыларына жеткізіледі. Жоғары вольтты жүйелердің «оқшаулау қауіпсіздігі және тұрақты жұмысын» қамтамасыз ететін негізгі компоненттер.

2. Өнімдердің негізгі категориялары және техникалық параметрлері

      Қоғамдық өнім туралы ақпаратқа сәйкес, Richge технологиясының жоғары вольтты изоляторларын үш негізгі серияға бөлуге болады. Әр санат құрылымдық дизайн, материалды таңдау және өнімділік көрсеткіштері бойынша әр түрлі жоғары вольтты сценарийлерге бейімделуге бағытталған:

2.1 12кВ жоғары вольтты оқшаулау сериясы (негізгі орташа кернеудің негізгі моделі)

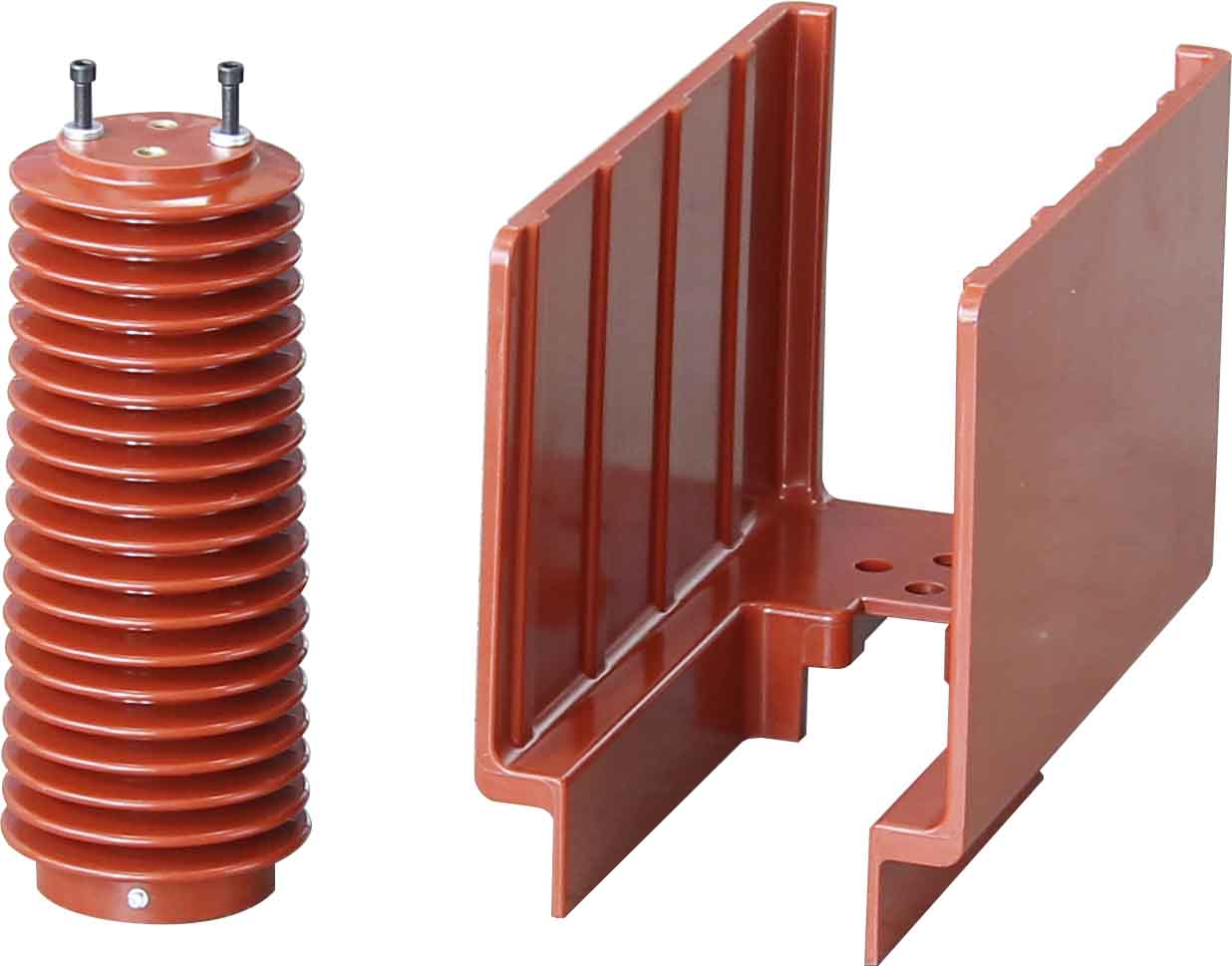

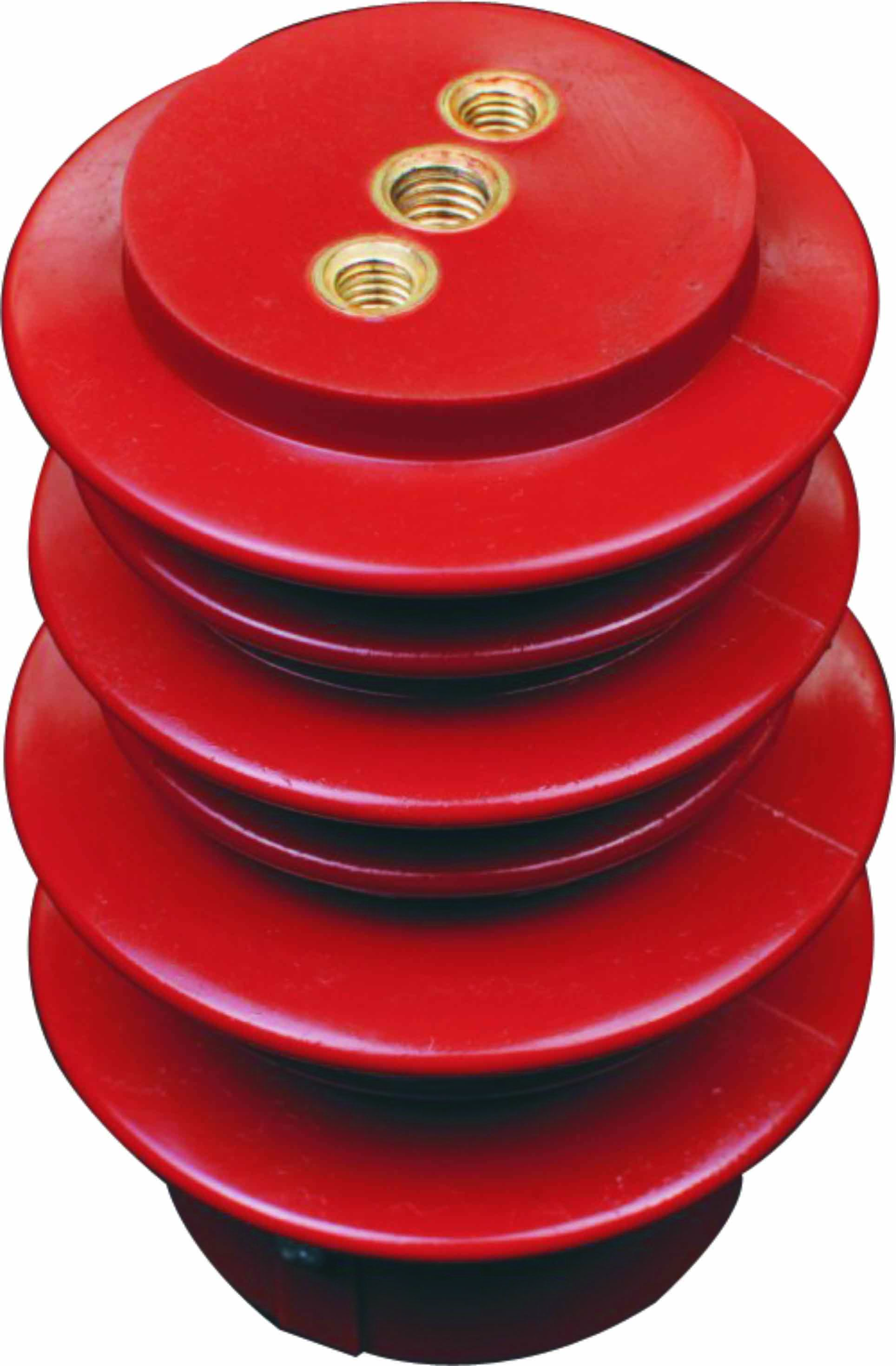

     •Негізгі өнімдер:JYZ сериялы изуляторлары (модельдерден JYZ 1-12Q, JYZ 2-12Q, JYZ, JYZ, JYZ 3-12Q), коммутатордағы оқшаулауды, байланыстырғыш жабдықтарды қамтиды

     •Материалдық сипаттамасы:Эпоксидті шайырды немесе көлденең полиэтиленді (XLPE) базалық материал ретінде қабылдайды, ол Dielectric Rese (DieleC ≤ 0.003@20℃), бұзылуға төзімділік (≥20кв / мм), және ультракүлгінге төзімді және қартаюға төзімді және ұзақ мерзімді ашық немесе жабық корпустық ортаға бейім.

     •Негізгі функциялар:Негізінен 12 кВ ауыстырып-қосалқы және сақиналар желісінің шкафтарында, жоғары вольтты байланыстар мен шертіп, жоғары вольтты байланыстар мен шкаттарда қолданылады, ағып кетудің немесе кестенің алдын-алуды болдырмайды және шкафта ауыспалы электрлік күйзеліске ұшырайды.

    • Техникалық сипаттамасы:Шағын құрылым, негізгі ағымға бейім 12кВ (мысалы, kyn28, xgn series). Кейбір модельдерде жылдам орнату және дәл орналастыру үшін ойық сызылған дизайн бар.

2.2 24кВ Жоғары вольтты оқшаулау сериясы (орташа кернеудің жетілдірілген моделі)

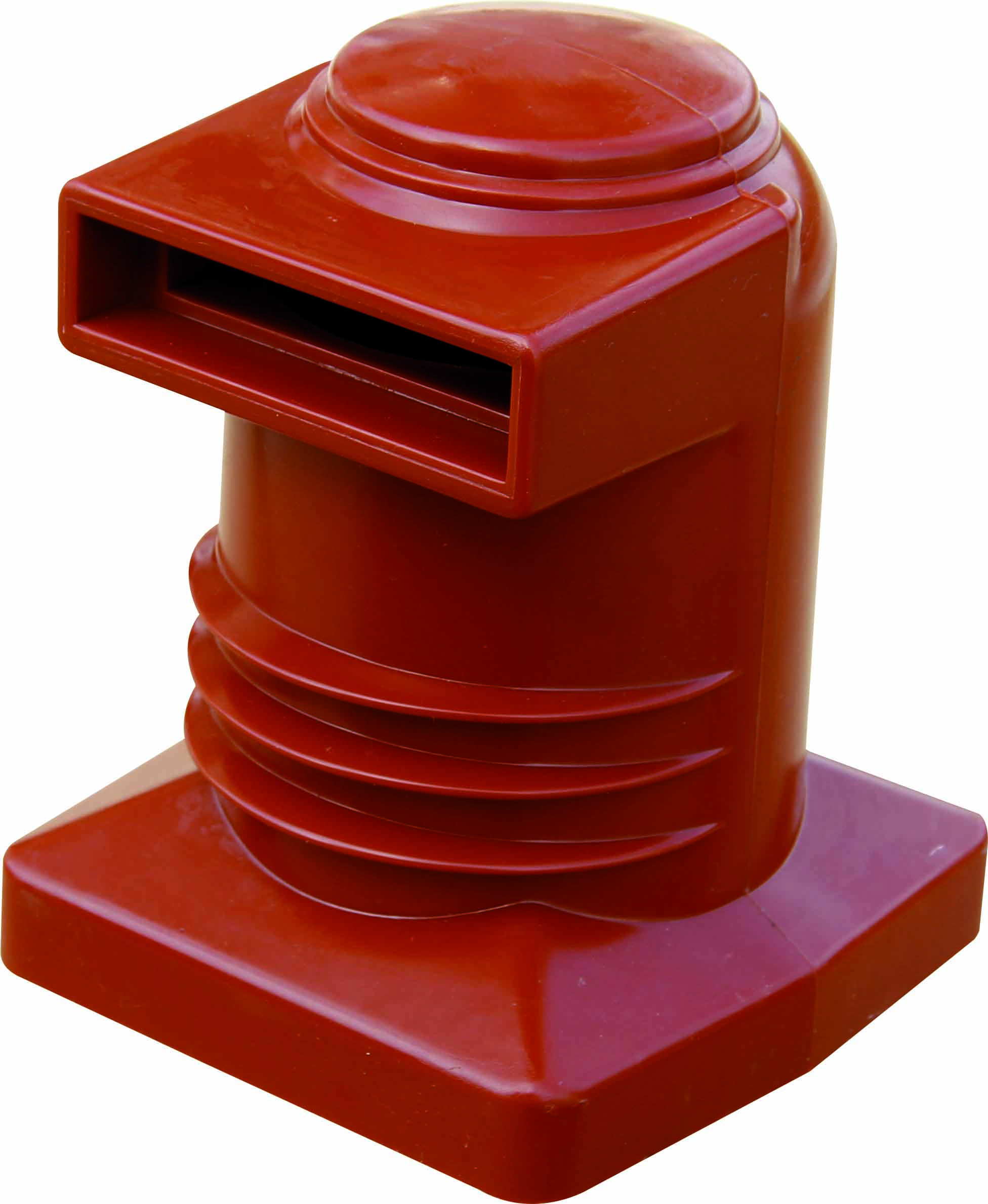

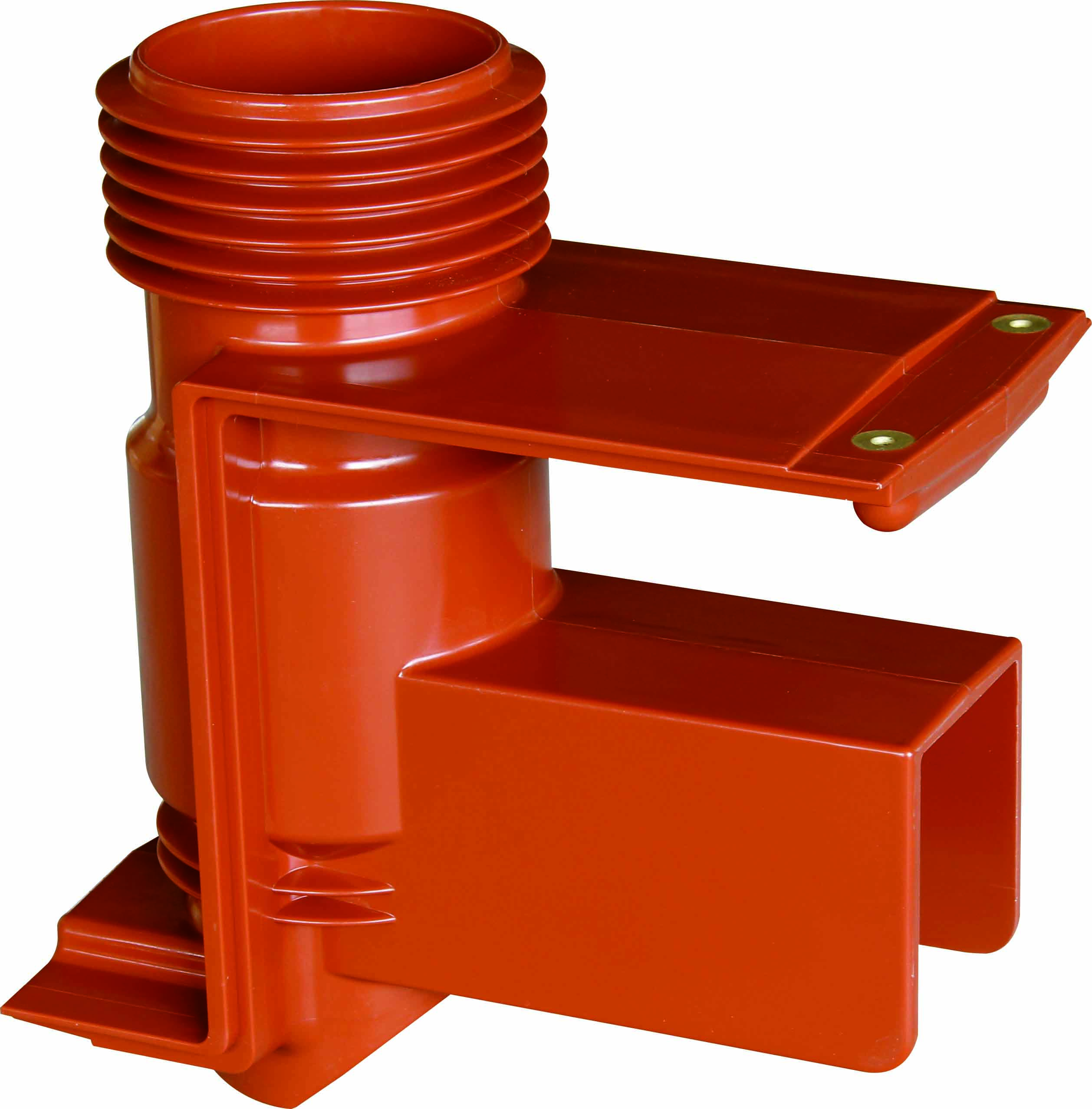

     •Негізгі өнімдер:ГАЖ изоляторлары (аралық оқшаулағыштар / тосқауылдар), кабель бұталары, оқшаулау бөлімдері

     •Техникалық бағыттар:

1.        Оқшаулағыштар құрылымдық ақаулардан туындаған оқшауланған олқылықтарсыз «біріктірілген қалыптау процесін» қабылдайды;
2.        Кабельдік бұталарда электр өрісінің таралуын оңтайландыру үшін кіріктірілген экрандар бар және жергілікті өрісінің шамадан тыс әсерінен сақталуы;
3.       Оқшаулау бөлімдерінде ≥315 мм (ластануға қарсы екі жақты дизайн »(GB / T 16927.1 стандартына сәйкес), ластану деңгейі мен жоғарыдан тыс ортаға бейімделеді.

• Өнімділік көрсеткіштері:Қысқа уақытқа созылған ағымдағы ≥25KA / 4S, ең жоғары деңгейдегі ≥25KA / 4S, ≥63ka-да, инструктикалық шыңдар және оқшаулау өнімділігі температуралық диапазонда тұрақты, -30 ℃ ~ + 80 ₸.

2.3 35 кВ Жоғары вольтты оқшаулау сериялары (жоғары сапалы кернеудің жоғары моделі)

     •Негізгі өнімдер:Вакуумдық сөндіргіштерге арналған қатты тығыздалған полюсуляторлар, жоғары вольтты жерлендіргіштерге оқшаулау, трансформаторға арналған округтер

     •Негізгі артықшылықтары:

1.        Қатты тығыздалған полюсуляторлар «APG автоматты қысым гелі», эпоксидтер шайыры біркелкі, және ішкі көпіршікті микросинмен емдейді, ішкі кернеудің ішкі кернеуі (жартылай разряд құны ≤10pc@1.73u₀);
2.        Жерленген қосқыштарға оқшаулау қолдауы «оқшаулау және механикалық беріктік және механикалық беріктігіңізді ескереді ≥120MPA» иілу күші бар «интегралдық күш және механикалық беріктік», бұл жерлендіру коммутаторын пайдалану кезінде механикалық әсерге ие бола алады;
3.         Бұталар «Композициялық оқшаулау құрылымы» қабылдайды (әйнекті талшықты талшықты + силикон резеңке юбрасы), тұзды және мұзға төзімді, жағалаудағы немесе биіктіктегі 35 кВ қосалқы станциялары үшін қолайлы.

• Адаптивті сценарийлер:35 кВ сыртқы қосалқы станциялары, ірі өнеркәсіптік өсімдіктердегі (темір және болат, химия өнеркәсібі), жаңа энергия (фотоэлектрлік / жел қуаты).

3. Өнімнің негізгі техникалық сипаттамалары

     Richge технологиясының жоғары вольтты оқшаулағыштар бірқатар мақсатты технологияларды материалдар, процестер және құрылымдық технологияларда жоғары вольтты сценарийлердің қатаң талаптарына сай етіп біріктіреді:

3.1 Материалды таңдау: «Жоғары оқшаулау + қоршаған ортаға төзімділік» дуальды талаптарына назар аударыңыз

     • Негізгі материалдарды таңдау:Эпокси шайыры, көлденең полиэтилен және силикон резеңке - бұл негізгі базалық материалдар. Олардың ішінде эпоксидті шайыр «төмен молекулалық салмақты бисфенолды» жоғары тазалығы, қоспалары аз, ал тұрақты диэлектрлік тұрақты (εру3,82@50hz) қабылдайды; Силикон резеңке «HTV жоғары температуралы вулканизация түрін» тамаша гидрофобты өнімділігі (сумен байланыс бұрышы) және күшті гидрофобты көші-қон, бұл бетті ластанудан кейін тез қалпына келтіре алады.

     • Көмекші материалдарды жаңарту:Материалдың жылу өткізгіштігін жақсарту үшін нано-өлшемді аль₂о₃ толтырғыш қосылады (жылу өткізгіштік 20% -ға өсті), бұл жоғары вольтты пайдалану кезінде жергілікті қызып кетуден туындаған оқшаулау қартаюын болдырмайды; Кейбір өнімдер жалынның мойынтіректерін (UL94 V-0 деңгейіне сәйкес) қосады (UL94 V-0 деңгейіне сәйкес), қысқа тұйықталу қаупінің алдын алу үшін.

3.2 Өндірістік процесс: Автоматтандырылған өндіріс сәйкестікті қамтамасыз етеді

     • Негізгі процестер:Негізгі өнімдер үш процесті қабылдайды: «APG автоматты қысым гелі», «Вакуумды құю» және «интеграцияланған қалыптау» және «Интеграцияланған қалыптау» және «Кірістірілген қалыптау» және «Дәстүрлі қолмен құю» және адам қатесін азайту үшін:

     • APG процесі:Температураны (120 ℃ ~ 140 ℃) және қысым (5 ~ 8MPA), оқшаулағыштардың ішкі ықшамдылығын қамтамасыз етіңіз және көпіршіктер мен жарықтардан аулақ болыңыз;

     • Вакуумды құю:Ішкі олқылықтарды жою және бұзылуға төзімділікті жақсарту үшін A -0.095MPA вакуумдық ортасында кастинг материалдарын құю;

     • Сапаны бақылау:Өнімдердің әр партиясы «вакуумды анықтауға», «Диэлектрлік шығындардан», кернеудің кернеуіне қарсы тұруды болдырмау керек »(кернеудің кернеуі), ал біліктілігі 0,1% -дан тұрады.

3.3 Құрылымдық дизайн: жоғары вольтты жүйелердің нақты қажеттіліктеріне бейімдеу

    • Электр өрісін оңтайландыру:Оқшаулағыштар, бұталар және басқа да өнімдер электр өрісіндегі электрлік концентрацияны бұрыштарда және жартылай разряд қаупін азайтуға мүмкіндік беретін «Желдетілген қолшатыр юбк» және «Орнатылған Shisting Elects» дизайнын қабылдайды;

     • Орнатуды бейімдеу:Оқшаулағыштар стандартталған қондырғылармен және орналасуы бар саңылаулармен және орналасуы бар, сонымен қатар жоғары вольтты коммутатормен (мысалы, MNS, kyn сериялары) және жерге қосу қосқыштары және жерге қосу қосқыштары 95% -дан асады, бұл жергілікті модификациялау жұмыстарын төмендету;

     • Қоршаған ортаны бейімдеу:Сыртқы оқшаулағыштар «Үлкен қолшатыр юбкасы + Терең қабырға» құрылымын қабылдайды. Сонымен бірге, қолшатыр юбка көлбеу бұрышы 15 ° -қа арналған, бұл жаңбыр суына ыңғайлы және ластанудың жиналуын болдырмайды.

4. Негізгі қолданудың негізгі сценарийлері

     «Көп вольтты деңгей және күшті экологиялық бейімделу» сипаттамаларымен Richge технологиясының жоғары вольтты оқшаулағыштар электр жүйелері мен өндірістік алаңдардағы жоғары вольтты жабдықтарда кеңінен қолданылады:

     • Қосалқы станция жабдықтары:35 кВ және қосалқы станцияларға арналған оқшаулау және оқшаулау компоненттері үшін, 35 кВ және су қоймаларына, мысалы, ажыратқыштар мен 35 кВ қосалқы станциялары үшін қатты пломбаланған полюсуляторлар және жоғары кернеуде жабдықтардың ыдырауы немесе бөлінуі сияқты.

     • Жоғары вольтты коммутатор:12 кВ ~ 35кВ-ке бейімдеу / сыртқы жоғары вольттық / сыртқы жоғары вольтты қосқыштар (мысалы, сақиналар желісінің шкафтары, ГАЖ шкафтары), мысалы, контакт оқшаулағыш, шкафтың шкафтары, мысалы, контакт изоляторы және кабельді, мысалы, контакт изоляторы және кабельді, мысалы, 12 кВ сақиналық шкафтар мен тосқауылдар, мысалы, 24 кВ ГАЖ шкафтары.

     • Өндірістік жоғары вольтты жүйелер:Темір және болат, химия өнеркәсібі, химия өнеркәсібі, химия өнеркәсібі, химия өнеркәсібімен және металлургия сияқты ірі өнеркәсіптік кәсіпорындарда, мысалы, 35 кВ өндірістік трансформаторлар мен металлургия, мысалы, өндірістік ортада шаң мен коррозиялық газдар үшін оқшаулау және өндіріс өндірісінің тұрақты өндірісіне төтеп бере алады.

     • Жаңа энергияны қолдау:35 кВ электр тарату жабдықтарына және жел энергетикалық станцияларындағы электр тарату жабдықтарына, мысалы, жел электр станцияларындағы жерге тұйықталған қосқыштарға (төмен температураға төзімді) және фотоэлектрлік инверторларға арналған жоғары вольтты оқшаулау бөлімдері және жаңа энергетикалық инверторлар үшін жоғары вольтты оқшаулау бөлімдері.

5. Сапаны қамтамасыз ету және саланың сақталуы

     Richge технологиясы «Толық технологиялық сапаны бақылау + салалық стандартты сертификаттау» арқылы жоғары вольтты изоляторлардың сенімділігін қамтамасыз етеді:

     Сертификаттаудың сәйкестігі:Өнімдер IEC 61462 (композициялық изоляторлар), IEC 62271-303 (жоғары вольтты коммутаторға арналған оқшаулау талаптары) және GB / T 16927.1 (жоғары вольтты тестілеу технологиясы), GB 1094.3 (электр трансформаторларына қойылатын оқшаулау талаптары). Кейбір өнімдер CE және UL сертификаттарынан өтті және оларды шетел нарықтарына экспорттауға болады.

     • Тест жабдықтары:«Жартылай разрядтық сынақшы», оның ішінде «жартылай разрядтық тестілеуші» (кернеудің кернеуі 200 кВ), «жоғары және төмен температуралы жылу полигоны» (симулятор -40 ℃ ~ + 85 ₸, 95%, 95%). Әрбір өнім үш негізгі сынақтардан өтуі керек: зауыттан шыққанға дейін «кернеудің жиілігі», «Жартылай разряд» және «Механикалық күш».

    • Клиенттердің кері байланысы:Өнімдер отандық жоғары вольтты қондырғыларға және электрмен жабдықтау өндірушілеріне жеткізіледі және пайдаланушылар «Тұрақты оқшаулау көрсеткіштері және сәтсіздік деңгейі төмен) деп танылды. Әсіресе, 35 кВ қосалқы станцияларында және өндірістік жоғары вольтты жүйелерде қызмет мерзімі 15 жылдан астам уақытқа жетуі мүмкін.

Қысқаша мазмұндама

     Richge технологиясының жоғары вольтты изоляторлары «12 кВ ~ 35кВ толық кернеулі, жоғары кернеулі, жоғары кернеулі және күшті экологиялық бейімделудің» білікті бәсекеге қабілеттілігіне ие. Оңтайландырылған материалдарды, автоматтандырылған процестер және оңтайландырылған құрылымдық дизайн арқылы олар орташа және жоғары вольтты электр қуатын тарату жүйелеріне сенімді тірек компоненттері болды. Оның өнімдері шартты жоғары вольтты сценарийлердің қажеттіліктерін қанағаттандырып қана қоймай, сонымен қатар жоғары биіктік, жағалаудағы аудандар және өнеркәсіптік ластану сияқты арнайы орталар үшін арнайы шешімдерді ұсына алады. Олар электр, өнеркәсіп және жаңа энергия сияқты бірнеше далалардағы жоғары вольтты жабдыққа бейімделген және орташа және жоғары вольтты оқшаулау өрісінде «кәсібилік пен практикада» сияқты артықшылықты өнім болып табылады.
