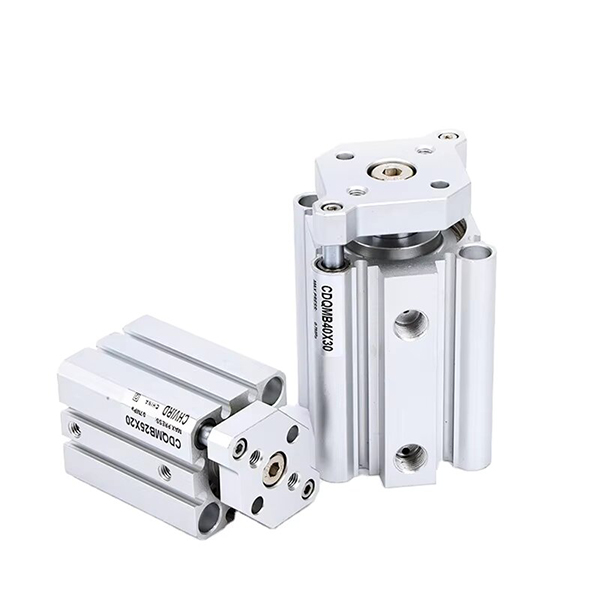

CQM сериясы басқарылатын жұқа пневматикалық цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH CQM сериясы жоғары қаттылықпен басқарылатын жұқа цилиндр, импорттық CQM/CDQM-мен ауыстырылады. CQ2 жұқа цилиндр құрылымына негізделген кіріктірілген қос бағыттаушы өзек. Бүйірлік жүктемеге төзімділік пен айналуға қарсы өнімділікті айтарлықтай жақсартады. Дене ұзындығы CQ2 сияқты, қосымша сыртқы бағыттаушы қажет емес. CQ2/CQS стандартымен үйлесімді монтаждау өлшемі, бүйірлік жүктемемен дәл орналастыру, қысу және итеру үшін кеңінен қолданылады.

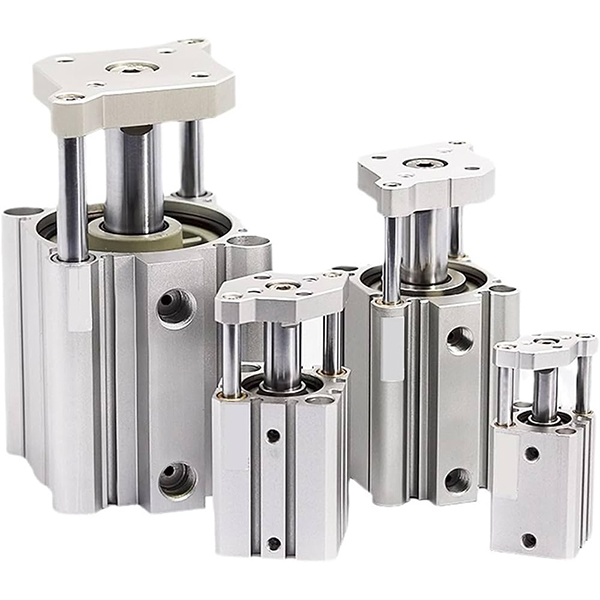

Құрылымы және негізгі мүмкіндіктері

     -- Біріктірілген жұқа цилиндр корпусы + параллельді қос бағыттаушы шыбықтар, алдыңғы жағында жүк орнату тақтасы;

     -- Қатты анодталған алюминий бөшкелері, хромдалған поршеньдік штанга және бағыттаушы өзектер;

     -- Нұсқалар: CQM (магниттік емес), CDQM (магнитпен жабдықталған), CQM-XB24 ұзақ қызмет ету нұсқасы;

     -- Бүйірлік жүк көтергіштігі стандартты CQ2 цилиндрінен 2~4 есе жоғары, айналуға төзімділік ≤±0,2°;

     -- Екі жағындағы стандартты резеңке буфер, ауа жастығы опциясы жоқ;

     -- Магниттік қосқышты анықтауға арналған CDQM кірістірілген магниті, икемді сенсорды орнату.

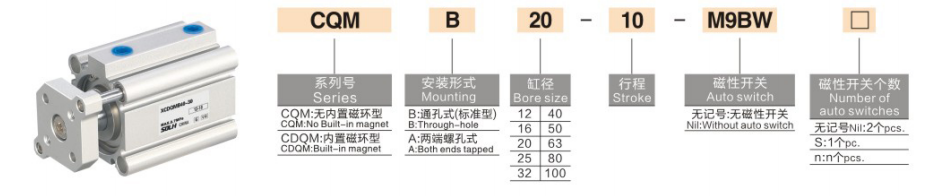

Модельді кодтау ережесі

   1. Мысал: CDQMB20-50-M9B

     -- C: Кірістірілген магнит (CDQM); бос = магнитті емес (CQM)

     -- DQM: бағыттаушы жұқа цилиндрге арналған сериялық код

     -- B/A: Монтаждау түрі; B = тесік арқылы; A=соңы тесілген тесік

     -- 20: тесік өлшемі: 12/16/20/25/32/40/50/63/80/100 мм

     -- 50: Инсульт ұзындығы 5~100мм

     -- M9B: Магниттік қосқыш опциясы

Техникалық сипаттамалар

Теориялық тарту және тарту күші және максималды бүйірлік жүктеме @0,5 МПа

Бір сөйлемнен тұратын түйіндеме

     SOLH CQM сериялы біріктірілген қос бағыттаушы штангасы бар жұқа пневматикалық цилиндр.
