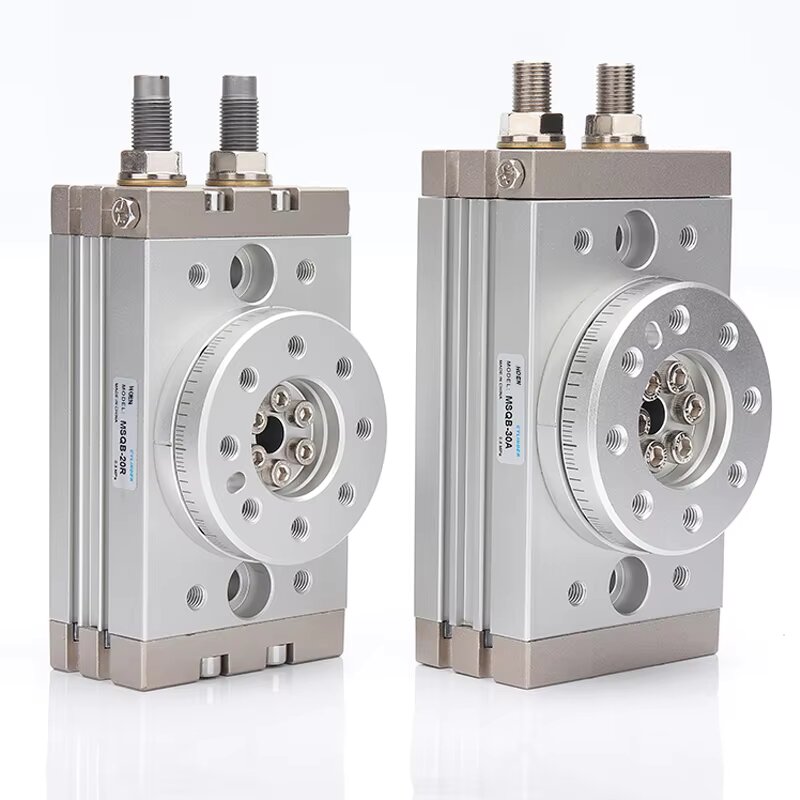

HRQ сериялы тірек және пиниондық айналмалы жетек

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     SOLH HRQ айналмалы цилиндрі симметриялы қос поршеньді тірек пен пиньонды беріліс қорабының құрылымын қабылдайды, ол ультра тегіс айналуы, қос шығыс күші және қайталанатын позициялаудың жоғары дәлдігі бар. Бұрылыс бұрышы 0~190° аралығында үздіксіз реттеледі, барлық автоматтандырылған өндірістік жабдықта айналмалы индекстеу, дайындаманы қысу, бұру және сұрыптау станциялары үшін кеңінен қолданылады.

Жылдам таңдау кестесі

Әмбебап негізгі техникалық сипаттамалар кестесі

Шығу моменті және рұқсат етілген жүктеме деректері

  1. Теориялық шығыс моменті (0,5МПа берілетін ауа, бірлік: Н·м)

  2. Рұқсат етілген ең үлкен жүктеме анықтамалық кестесі

Жүктеу қауіпсіздігін таңдау кеңесі

     -- Нақты жұмыс жүктемесі деформацияны және ерте бұзылуды болдырмау үшін төмендегі қауіпсіздік формуласын қанағаттандыруы керек:

     -- Нақты осьтік жүктеме / Макс осьтік жүктеме + Нақты радиалды жүктеме / Макс радиалды жүктеме + Нақты иілу моменті / Макс иілу моменті ≤ 15.

Құрылымдық дизайн артықшылықтары

  1. Симметриялық тірек және пиниондық жетек

     -- Теңгерімделген қос поршень екі реттік шығыс моментін, шайқаусыз тұрақты айналуды, тамаша орналасу дәлдігін және бір қалақшалы айналмалы цилиндрлермен салыстырғанда жоғары ауыр жүкті көтеру қабілетін қамтамасыз етеді.

  2. Көп бағытты орнату негізі

     -- HRQ10~HRQ200: екі бүйір бетінде бөлінген монтаждау тесіктері;

     -- Micro HRQ2/3/7: төменгі жазықтықта монтаждау тесіктері; ықшам жабдық жақтаулары үшін икемді орналасу.

  3. Орталық қуыс арқылы өтетін тесік

     -- Айналмалы үстел бетіндегі қуыс дизайн ауа түтіктеріне, сенсорлық кабельдердің орталықтан өтуіне, сыртқы желі кедергісіз ішкі құбырлардың ұқыпты орналасуына мүмкіндік береді.

  4. Екі қосымша буфер шешімдері

     -- Механикалық шекті бұрандалы буфер: төмен құны, жеңіл жүктеме және төмен жылдамдықтағы үзік-үзік жұмыс үшін жарамды

     -- Гидравликалық амортизатор (-A жұрнағы): энергияны сіңіру сыйымдылығы бұрандалы буферден 3~5 есе жоғары, жоғары жылдамдықты ауыр жүкті тоқтату кезінде соққы дірілін тиімді басады, дәл позициялаудың қайталану мүмкіндігіне кепілдік береді.

  5. Әмбебап магниттік қосқыштың үйлесімділігі

     -- Цилиндр корпусының екі жағындағы стандартты алдын ала өңделген сенсорлық ойықтар, D-M9BV, D-A93 және PLC басқару жүйесіне айналмалы орнындағы сигнал кері байланысы үшін басқа жалпы магнитті тісті қосқыштармен үйлесімді.

Үлгіні атау ережесін аяқтаңыз

  1. Негізгі үлгі мысалы: HRQ30-A

     -- HRQ: айналмалы тірек және пиньон цилиндр сериясының коды

     -- 30: бекітілген момент пен жүктеме параметрлеріне сәйкес келетін жақтау өлшемі коды

     -- -A: кіріктірілген гидравликалық амортизаторға арналған жұрнақ; жұрнағы жоқ = механикалық шекті бұранда буфері

  2. Кеңейтілген жұрнақ анықтамасы

     -- -S: коррозияға қарсы ылғалды ортаға арналған баспайтын болаттан жасалған қақпақ

     -- Жіп опциялары: PT конустық жіп, G параллель жіп, NPT американдық стандартты жіп

Қадамдық таңдау нұсқаулығы және типтік қолданбалар

  1. Таңдау басымдылығы ережелері

     -- Жоғары жылдамдық, ауыр дайындама жүктемесі, жоғары дәлдіктегі аялдаманы орналастыру → HRQ□-Гидравликалық буфер үлгісі

     -- Жеңіл жүктеме, төмен цикл жылдамдығы, қатаң шығындарды бақылау → Стандартты HRQ бұрандалы буфер нұсқасы

     -- Ылғалды / аздап коррозиялық цех ортасы → HRQ□-A(S) баспайтын болаттан жасалған қақпақ нұсқасы

     -- Жүктеменің сәйкестік басымдығы: бір уақытта үш негізгі көрсеткішті тексеріңіз – шығыс моменті, иілу моменті, радиалды және осьтік рұқсат етілген жүктеме

  2. Әдеттегі өнеркәсіптік қолдану сценарийлері

     -- Дәл автоматты құрастыру: Айналмалы бөліктерді құрастыру, бұрандаларды бекіту станциялары

     -- Материалды сұрыптау логистикасы: дайындаманы 90°/180° айналдыру, конвейер бағытын ауыстыру

     -- Пневматикалық қысқыштар: Айналмалы айлабұйымдарды қысу және айналдыру механизмі

     -- Буып-түю машиналары: Бөтелкені айналдыру, автоматты жапсырма жабыстыратын айналмалы станциялар

Өнімділікті салыстыру: HRQ тірек-пинион VS қалақша түріндегі айналмалы цилиндр

Бір сөйлемнен тұратын түйіндеме

     SOLH HRQ қос поршеньді тірек және пиньонды айналмалы цилиндр тот баспайтын болаттан жасалған коррозияға төзімді нұсқасы бар механикалық бұрандалы / гидравликалық буфердің қосымша нұсқаларын ұсынады, көп бағытты орнату және орталық қуыс үстел дизайны, автоматты жинау, орау және материалды сұрыптау өндіріс желілері үшін тұрақты жоғары айналу моменті ауыр айналмалы позицияны қамтамасыз етеді.
