Richge Technology Business Foundation негізінде (бұрын жоғары вольтты оқшаулау бөлшектеріне, жерлендіргіш оқшаулағыш бөлшектерге, жерге қосу қосқыштарына және т.б.), оның ішкі кернеуді қосулы өнім 12 кВ ~ 40.5 кВ. Олар негізінен жабдыққа техникалық қызмет көрсету кезіндегі жер үсті қосалқы станцияларында, электр тарату бөлмелеріде және жоғары вольтты қондырғыларға сәйкес келеді. Өнімдер T / ZZB 2173-2021 «12 кВ ~ 40.5кВ жабылған жоғары вольтты қосқыш» сияқты салалық стандарттарға сәйкес келеді. Төменде өнімнің негізгі өлшемдерінен егжей-тегжейлі кіріспе бар:

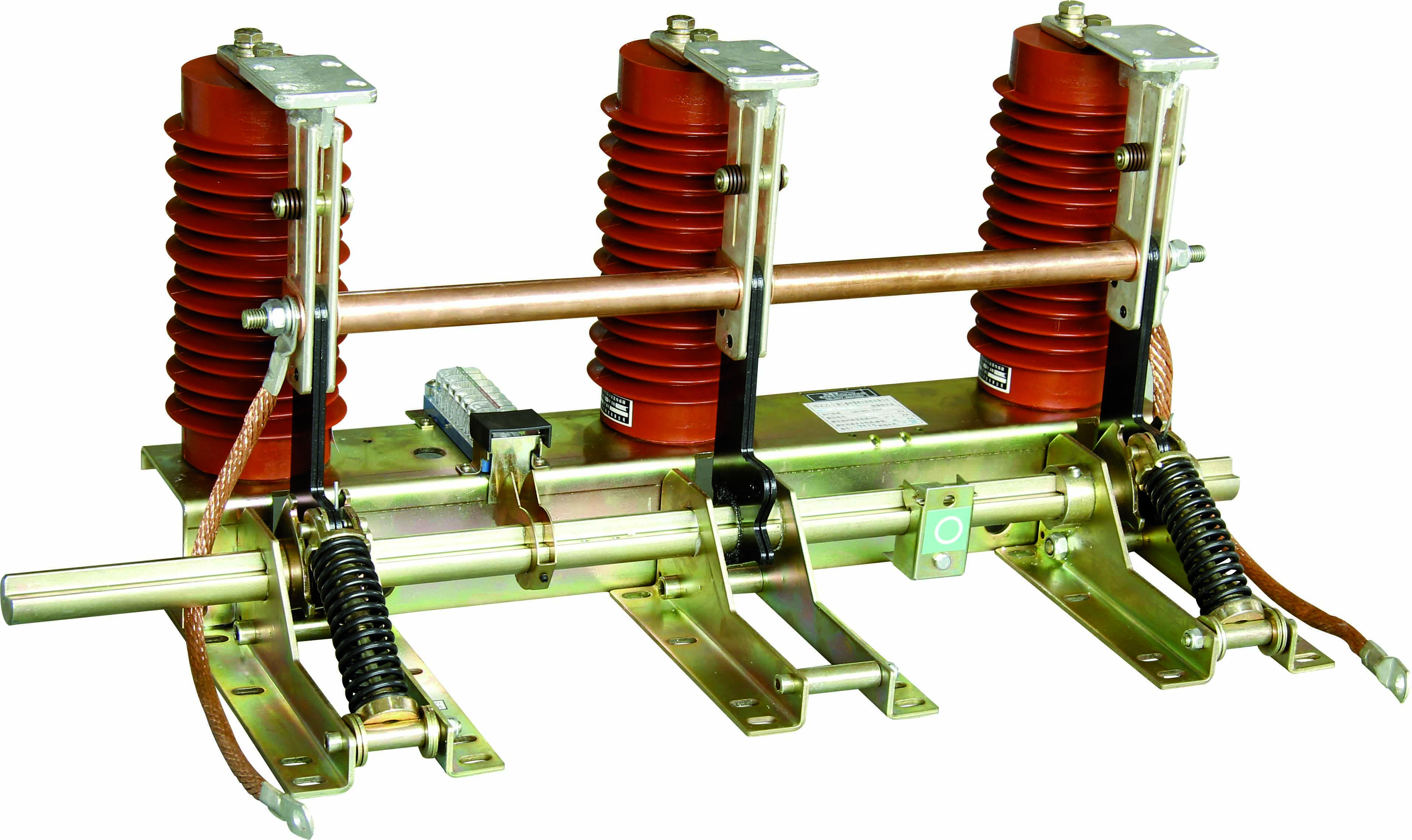

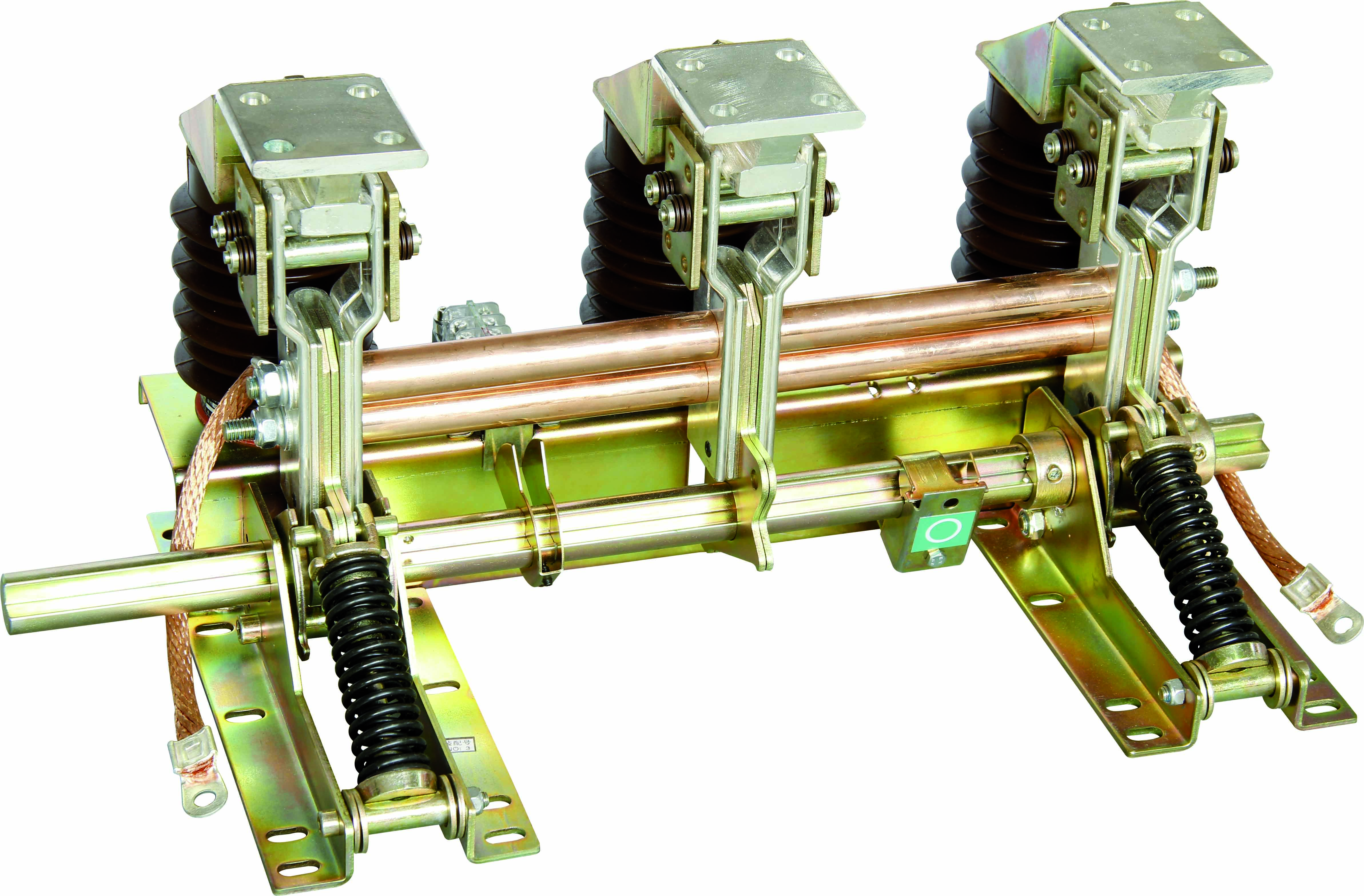

Richge ішкі вольтты жерлендіргіш қосқыш - бұл оқшаулау қосқышы ретінде жіктелген механикалық жерлендіргіш құрылғы. Оның негізгі функциясы - бұл техникалық және электр желісінің арасындағы сенімді жерлендіргіш тізбекті және жоғары вольтты жабдықты ұстау кезіндегі электр желісін құру (ажыратқыштар, трансформаторлар, трансформаторлар, ауыстырып-қосулар), жеке электр тогының соғуы және электр тогының алдын алу үшін, электр тогының соғуы немесе электр тогының зақымдануын болдырмау үшін.
• кернеумен қамту: 12 кВ, тәулік бойы, 40.5 кВ (ішкі қуаттылығы жабық қуат жүйелеріне бейім);
• Жиілікті бейімдеу: 50 Гц (ішкі қуат жүйелерінің стандарттарына сәйкес келеді);
• Негізгі артықшылықтар: техникалық синергияны (оқшаулағыш тіректер, жұмыс механизмдері, жұмыс механизмдері, жұмыс механизмдері), ықшам құрылымы, икемді пайдалану және қатал ортаға төзімділік (шаң, температура) сияқты жабық сценарийлерге бейімдеу).
Негізгі техникалық параметрлер (T / ZZB 2173-2021 стандартына сәйкес)Кернеу деңгейінің жіктелуі бойынша, негізгі техникалық параметрлер келесі кестеде көрсетілген, ол сонымен қатар GB / T 195-2014 «Акциялық қосқыштар мен жерлендіргіш қосқыштар» АҚ-ның негізгі талаптарына сәйкес келеді:
| Техникалық өлшем |
12кВ сипаттамасы (JN4 / JN15 сериялы логикасын қараңыз) |
24KV сипаттамасы |
40.5KV сипаттамасы |
| Қуат жиілігі кернеумен шектеседі (кВ, 1мин) |
42 |
65 |
95 |
| Найзағай импульсі кернеуі (кВ, шыңы) |
75 |
125 |
185 |
| Үзіліс ашылатын қашықтықтағы қашықтық (мм) |
≥125 |
≥180 |
≥300 |
| Циклге төзімділік (мкρ) |
≤60 |
≤60 |
≤60 |
| Қысқа тұйықталу қабілеті |
E2 класы (5 қысқа тұйықталуға қарсы) |
E2 класы |
E2 класы |
| Механикалық өмір (Times) |
M2 класы (10,000 рет, қолмен + электр гибридті) |
M2 класы |
M1 / m2 класы міндетті емес |
| Үш фазалы ашылу және асинхронизм (MS) |
≤3 |
≤3 |
≤3 |
| Көктемнің ашылуының максималды жұмыс күші (n) |
≤250 |
≤250 |
≤250 |
| Жартылай заряды мөлшері (ДК, 1.1) |
≤3 |
≤3 |
≤3 |
Жетілген салалық архитектураға сілтеме жасап, Рихцаның аксессуар процесінің артықшылықтарымен біріктіру артықшылықтары, өнім негізінен келесі компоненттерден тұрады:
• Кронштейн: Құрылымдық беріктігін қамтамасыз ету үшін, жіңішке болат тақтайшаларды суық иілу және дәнекерлеу, құрылымдық беріктігін қамтамасыз ету үшін, коррозияға қарсы емдеу (мырыштау / бүрку);
• Пышақ құрастыруы: T2 Қызыл мыс салқындатқышы, күміс жалғау қабатының қаттылығы ≥hv120 (байланысқа төзімділігі және коррозияға төзімділікті арттыру);
• Статикалық байланыс: фланецті пышақ дизайнымен, сенімді байланысқа қол жеткізіңіз және қызып кетуден аулақ болу үшін Дискпен қатар жүреді;
• Жұмыс механизмі: қолмен / электрлік қос режимдерді қолдайды (электрлік модельге электрлік модель кіреді), бұл көктемгі энергияның қысымды құрылымымен біріктірілген;
• Оқшаулау компоненттері: эпоксидті шайырдандыратын оқшаулағыштар APG автоматты түрде қысқару процесін қабылдайды (жоғары оқшаулау күші, төмен разряд);
• Интеллектуалды басқару модулі (міндетті емес): моторларды қорғауды (≥5 есе көп бағаланған тогы), жұмыс уақытын қорғау, кернеудің ауытқуы (80% -120% бағаланған), IP3X қорғаныс деңгейі;
• Көмекші компоненттер: Жеңілдік (оқшаулағыш оқшаулану), икемді қосылым (өтемді орнату қатесі), позиция сенсоры (кері байланыс ашу және жабылу күйі).
1. Жұмыс механизмін қолмен / электрмен жүргізіңіз, момент негізгі білікке беріледі, иінді білікке, иінді қолды айналдыруға арналған моментті жеңу;
2
3
1. Жұмыс механизмі кері момент қолданады, ал негізгі білік негізгі момент пен көктемгі күш пен иінді қолды кері айналдыруға итермелейді;
2. Пышақтың қысымы көктемі қайта өңдеу нүктесінен қайтадан энергия сақтау үшін өлі нүктеден өтеді (келесі жабуға дайындық);
3. Ашылғаннан кейін үзіліс ашылу қашықтығы айқын электр оқшаулануын қалыптастыратын стандартты талаптарға сәйкес келеді.
1
2. Қалдық зарядтау шығарылымы: техникалық қызмет көрсету кезінде электростатикалық күйзеліске ұшырағаннан кейін жабдықты жабдықты тез зарядтайды;
3. Қысқа тұйықталу қабілеті: E2 класы Жабдықтау кезінде қондырғыларды күйдіруді болдырмау үшін кенеттен қысқа тұйықталу ақауларымен күресуі мүмкін;
4. Мемлекеттік визуализация: механикалық орналасуын көрсетіңіз (ашылу / жабу белгілері), қосымша тікелей дисплей құрылғысы (DL408-91 ережелеріне сәйкес келеді).
• Ішкі қосалқы станциялар: 12 кВ ~ 40.5 кВ ажыратқыштарымен және шиналар мен трансформаторларға техникалық қызмет көрсетуге арналған қосқыштармен бірге қолданылады;
• Eragiketa-mekanismoa: eskuzko/elektriko modu bikoitzak onartzen ditu (eredu elektrikoak motorra gidatzeko unitatea barne), presio-malgukiaren energia biltegiratzeko egiturarekin integratuta;
• Өнеркәсіптік қуатты тарату жүйелері: жоғары вольтты жабдыққа техникалық қызмет көрсету (мысалы, жоғары вольтты қозғалтқыштар, түзеткіш шкафтар, шкафтар), ірі зауыттардағы және шахтациялық станциялардағы;
• Жаңа энергетикалық сценарийлер: жабық қуат тарату құрылғыларының қауіпсіздік негіздемесі (мысалы, 35 кВ коммутатор), жел қуатын үдеткіш станциялары.
1
2. Ынтымақтастық Ынтымақтастық: қосқыштың негізгі қосқышы бар құлыптау механизмінің кептелусіз біркелкі жұмыс істеп тұрғанына көз жеткізіңіз (сәйкестіктің түпнұсқалық аксессуарларын жақсы үйлесімділік үшін пайдалану ұсынылады);
3. Электр сымдары: Электр моделінің басқару желісіне қосылу кернеу деңгейіне (мысалы, AC220V / DC220V) сәйкес келуі керек және сым терминалдарының қатайту моменті нұсқаулық талаптарына сәйкес келеді;
4
| Техникалық қызмет көрсету циклы |
Техникалық қызмет көрсету циклы |
| Ай сайын |
Көріністің инспекциясы (оқшауланған бөліктерде жарықтар, байланыстар жоқ), механикалық орналасуының дұрыстығы, бекіткіштердің қолайсыздығы жоқ |
| Тоқсан сайын |
Контакт бетін тазалаңыз (сусыз алкогольмен сүртіңіз), жұмыс механизмінің қозғалмалы бөліктерін майлаңыз (арнайы силикон негізіндегі май) |
| Жыл сайынфы |
Сынаққа төзімділік, оқшаулау кедергісі (≥1000mω / 2500V), ашылатын және жабылатын уақыт пен асинхронизм |
| 3-5 жыл |
Қысымның қысымын тексеріңіз Көктемгі күш (жатпайды), қартаюға икемді қосылымдарды ауыстырыңыз, интеллектуалды контроллерді қорғау функциясын калибрлеңіз |
• Жабу кептелу: иінді қол мен негізгі біліктің арасындағы байланыс жоғалғанын немесе контактінің деформацияланғанын тексеріңіз (деформацияланған бөлшектерді ауыстыру қажет);
• Шамадан тыс байланысқа төзімділік: контакт оксидінің қабатын жылтыратыңыз, күміс жалатқаны (немесе контакт жинағын ауыстырыңыз);
• Электр желісінің ақаулығы: моторды қорғаудың басталғанын тексеріңіз (контроллер қалпына келтіру керек) немесе диск механизмі тозған ба;
• Шамадан тыс жерлер: Майдың дақтарын тазалаңыз, оқшаулағыш бөлшектер бетіне тазалаңыз, оқшаулағыштың жарықтарын тексеріңіз (қажет болған жағдайда изоляторды ауыстырыңыз).
• Топтық стандарт: T / ZZB 2173-2021 «12 кВ ~ 40.5кВ жабылған жоғары вольтты токқа қосу қосқышы»;
• Ұлттық стандарт: Гб / Т85-2014 «Жоғары вольтты қосқыштар және жерлендіргіш қосқыштар», «Жоғары вольтты коммутациялық және бақылау жабдықтары стандарттарына арналған ортақ техникалық талаптар»;
• Сынақ стандарты: GB / T 14598.26-2015 «Электромагниттік үйлесімділік - тестілеу және өлшеу әдістері - электростатикалық разрядты иммунитетті тексеру» (ЭМС сынағы), тұз бүріккіш сынағы (үш дәлелді тексеру).
• өнімнің кепілдігі мерзімі: 1 жыл (адам зақымдануын қоспағанда);
• Өмірге кепілдік: Механикалық өмір M2 класына жеткенде (10 000 рет), негізгі көрсеткіштер стандартты талаптарға сай келеді;
• Сервистік қолдау: Орнату бойынша нұсқаулық, техникалық қызмет көрсету және қосалқы бөлшектерді беру (қолдауды Richge ресми сайты немесе тұтынушыларға қызмет көрсету арқылы алуға болады).
Жоғары вольттық жерлендіргіштің ішкі жерлендіргіштерінің толық нұсқаулығын алу үшін жоғары вольтты жерлендіргіш қосқышты (нақты үлгі параметрлерін, орнату сызбаларын, тест есептерін), сіз келесі әдістерді қолдана аласыз:
1. Richge ресми сайтына кіріңіз (www.richgeswitchgear.com) және «Жоғары вольтты өнімдер» немесе «Техникалық жүктеу» бөліміндегі сұрау;
2. Байланыс Richge сату бөліміне хабарласыңыз (whatsapp: +86 189 5893 8078) және талаптарды түсіндіріңіз (мысалы, кернеу деңгейі, мысалы, электрлік басқару қажет);
3. Жеке техникалық шешімге өтініш беру үшін Richge тұтынушыларға қызмет көрсету орталығына электрондық хат жіберіңіз.
