Richge Technology-ге толық кіріспе SF6 ажыратқышы

    Richge Technology негізінен төмен вольтты коммутатор керек-жарақтарын, жоғары вольтты коммутатор компоненттерін және жабық / сыртқы сөндіргіштер серияларын дайындауға бағытталған. Төменде сілтеме үшін SF6 ажыратқыштарына кәсіби кіріспе бар.

I. SF6 ажыратқышының негізгі шолуы

    SF6 ажыратқышы - бұл күкірт гексафторидін (SF6) газды энергия жүйелерінің тарату және тарату өрістерінде кеңінен қолданылатын оқшаулағыш және арк сөндіргіш ретінде пайдаланатын жоғары вольтты ажыратқыш.

Негізгі ерекшеліктері:

• Өтінімді оқшаулау: SF6 газының оқшаулау күші ауа деңгейіне 2,5-3 есе көп, бұл жабдықтың көлемін едәуір азайтуға болады.

• Жоғары доғалы сөндіру қабілеті: жоғары доғаның бағандық өткізгіштігі, қысқа ARC уақыты (2-2,5 цикл) және үлкен сыну қабілеті (80КА дейін).

• Өрт қаупі жоқ: SF6 газы жоғары қауіпсіздікке ұшырамайды.

• Ұзақ уақытқа қызмет ету мерзімі: Электр мерзімі 25 жылдан астам уақытқа жетуі мүмкін, ұзақ қызмет көрсету циклі және техникалық қызмет көрсету жиілігі төмен.

Ii. Жұмыс принципі және құрылымы

2.1 Жұмыс принципі

ARC сөндіру механизмі:

1. Ашу кезінде қозғалмалы және тұрақты контактілер ARC құру үшін бөлек, бұл SF6 газын S, F атомдарына және жоғары температурада декларациялауды тудырады.

2

3. Доғаны сөндіргеннен кейін газ өзінің бастапқы оқшаулау күйін қалпына келтіреді.

Газ айналымы:Қысымды газдың немесе өзіндік энергия түрінің принципін қолдану, дана ағыны дана немесе оқшаулауды қалпына келтіру үшін поршен немесе доғаның энергиясы арқылы пайда болады.

2.2 Негізгі құрылым

Iii. Richge технологиясы шығарған SF6 ажыратқыштарының түрлері мен техникалық параметрлері

3.1 Негізгі түрлері

1. Құрылым бойынша жіктелген:

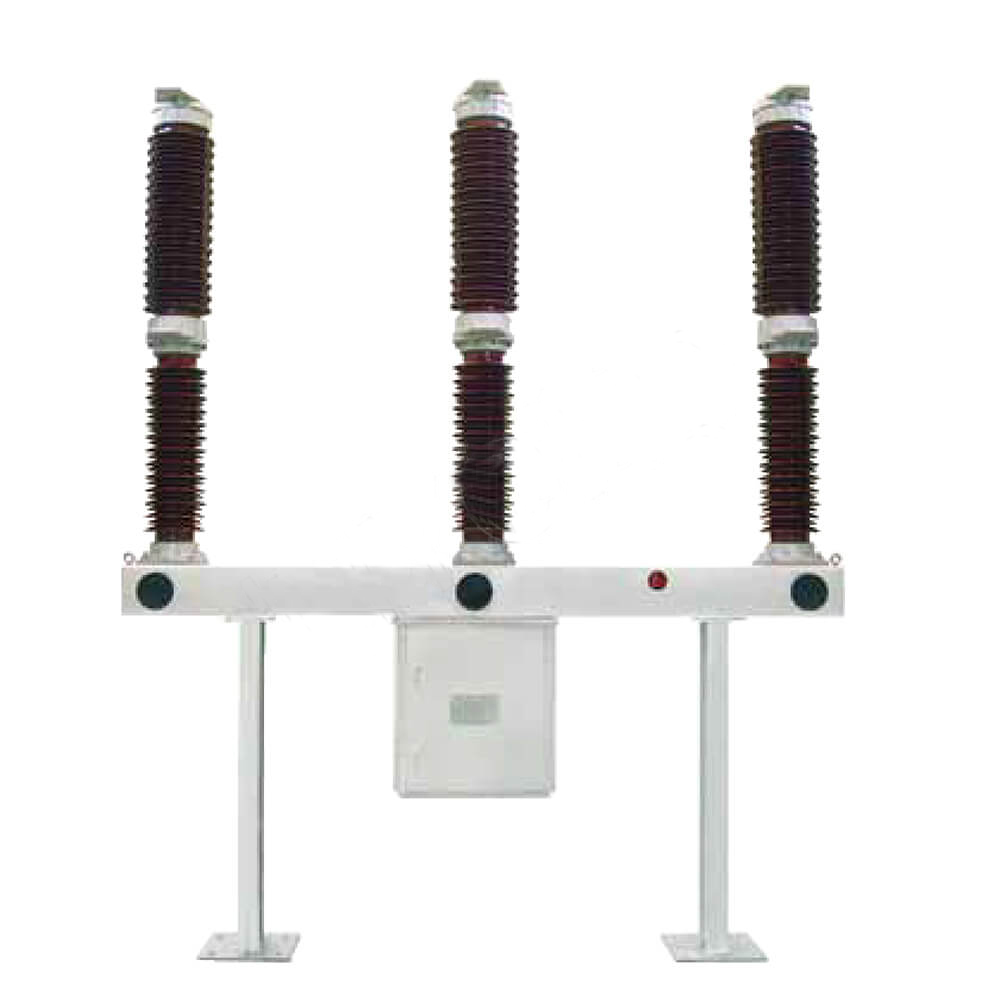

• Фарфор бағанының түрі: үш фазалы тәуелсіз, үлкен көлем, сыртқы жерлерге жарамды (мысалы, FA4-550 түрі)

• Танк түрі (еден ыдысы түрі): үш фазалы ортақ танк, ықшам құрылым, жақсы сейсмикалық өнімділік, оңай техникалық қызмет көрсету

• GIS біріктірілген электр жабдықтарындағы ажыратқыш: ажыратылған, жерге қосу қосқышы және т.б. герметикалық қабықта интеграцияланған

2. ARC сөндіру әдісімен жіктелген:

• Бір-бір қысым түрі: ARC сөндіру камерасының ішінде тек бір қысым, қарапайым құрылым, кеңінен қолданылады

• Қос қысым түрі: жоғары және төмен қысымды ауа бөлмелері, арк сөндіретін өнімділігі, бірақ күрделі құрылымы

3.2 Негізгі техникалық параметрлер

Iv. SF6 ажыратқышының артықшылықтары мен қолданбалы сценарийлері

4.1 Өнім артықшылықтары

1. Тамаша үзілістер: Арқандарды тез сөндіре алады, ұсақтап, шамадан тыс кернеулер шығарады және жабдықтар мен желілерді қорғайды

2. Жоғары сенімділік: мөрленген құрылым әр түрлі қатал климаттық жағдайларға жарамды сыртқы ортаның әсерін азайтады

3. Төмен шу: жұмыс шуылы 85деп, жұмыс ортасын жақсартады

4

5. Жоғары интеллект деңгейі: бақылау жүйесін нақты уақыттағы газ тығыздығы, температура мен жұмыс күйіне біріктіре алады

4.2 Бағдарлама сценарийлері

• Электр беру жүйесі: 500 кВ және одан жоғары ультра жоғары вольтты электр беру желілерін қорғау және бақылау

• Қосалқы станция: негізгі трансформаторлар мен биржалар үшін қорғаныс жабдықтары ретінде қолданылады

• Өнеркәсіптік электр желісі: ірі зауыттардағы, шахталардағы өзіндік электр станциялары үшін жоғары вольтты электр энергиясын бөлу.

• Жаңа энергия торының қосылымы: жел фермалары мен фотоэлектрлік электр станцияларындағы үдеткіш станцияларды қорғау жабдықтары

• қалалық қуат торы: Compact GIS ауыстырып-қосқышының негізгі компоненті

V. Орнату және техникалық қызмет көрсету нүктелері

5.1 Орнатуға қойылатын талаптар

1. Қорды дайындау:

• Жабдықтың тұрақтылығын қамтамасыз ету үшін орташа қатесі <1mm / m

• Керемет жерге қосу жүйесі, жерге қосу кедергісі <0,5½

2. Газды өңдеу:

• Орнатпас бұрын газдың ағып кетуін анықтау, жыл сайын ағып кету жылдамдығы <1 ‰ болуы керек

• 133PA-ға дейін эвакуациялау және 2 сағаттан артық сақтаңыз, содан кейін ағып кетпес болғаннан кейін білікті SF6 газымен толтырыңыз

• Газды толтырудың қысымы өнімнің қол қоймаларын қатаң сақтайды, ± 0.02mpa ішінде бақыланады

3. Тетілдіргішті реттеу:

• Уақытты ашу және жабу Уақыт пен синхрондауды реттеу Техникалық талаптарға сәйкес келеді

• Жұмыс механизмі кептелусіз икемді

• Көмекші қосқыш қалыпты сигнал берумен дәл қосылады

5.2 Техникалық қызмет көрсету әдістері

Тұрақты тексеру заттары:

Арнайы техникалық қызмет көрсету:

• Газды толықтыру: қысым оятқыш мәніне түскен кезде (әдетте, бағаланған қысымнан төмен), газды уақтылы толықтырады

• Газды ауыстыру: қатты ақаулық бұзылғаннан кейін, газдың сапасын тексеріп, қажет болған жағдайда ауыстырыңыз

• Тығыздық релелік калибрлеу: әр 2-3 жыл сайын калибрлеуді жүргізу

Vi. Сақтандыру және қауіпсіздік шаралары

1. SF6 газ сипаттамалары:

• Pure SF6 улы емес, бірақ доғалық ыдыс-аяқ өнімдері (мысалы, SO2, HF) улы, сондықтан техникалық қызмет көрсету кезінде желдету қажет

• Теріге және тыныс жолдарымен газбен байланыспаңыз, қажет болған жағдайда қорғаныс құралдары киіңіз

2. Техникалық қызмет көрсету қауіпсіздігі:

• Алдымен қуатты өшіру керек, техникалық қызмет көрсетер алдында электр және жерді тексеріңіз

• SF6 газын шығарар алдында нөлдік өлшеу қысымына қысым жасаңыз

• Ішкі газдың таусылуын қамтамасыз ету үшін жабдықты ашқаннан 15 минуттан астам уақыт бойы мәжбүрлендірілген желдету

3. Қоршаған ортаны қорғауға қойылатын талаптар:

• SF6 - бұл күшті парниктік газ (GWP құны 23900), сондықтан шығарындыларды қатаң бақылау керек

• Қалдық газды қайта өңдеу және өңдеу керек, және тікелей атмосфераға шығарылмауы керек

Vii. Қысқаша мазмұндама

    Өсімділігі мен арк сөндіруімен SF6 ажыратқышының көмегімен SF6 ажыратқышы заманауи электр жүйелеріндегі жоғары вольтты коммутатордың негізгі таңдауына айналды, әсіресе қуаттылығы жоғары, жоғары вольтты электр энергиясын беру және тарату сценарийлері.

Richge технологиясы туралы:

• Компания негізінен төмен вольтты қосқыш керек-жарақтарын (мысалы, негізгі схемалық қосқыштар, қосқыштар, жұмыс механизмдері, жұмыс механизмдері және т.б.), жоғары вольтты қондырғылар (мысалы, оқшаулау бөлшектері, жерге қосу қондырмалары, индекстеу және т.б.) және жабық / сыртқы / сыртқы сөндіргіштер.

• Ричцаның толық өнімі туралы білу үшін өзінің ресми сайтына (www.richgeswitchgear.com) немесе өз сату бөліміне хабарласыңыз (whatsapp: +86 189 5893 8078)
