Бренд: SOLH by Richge Technology

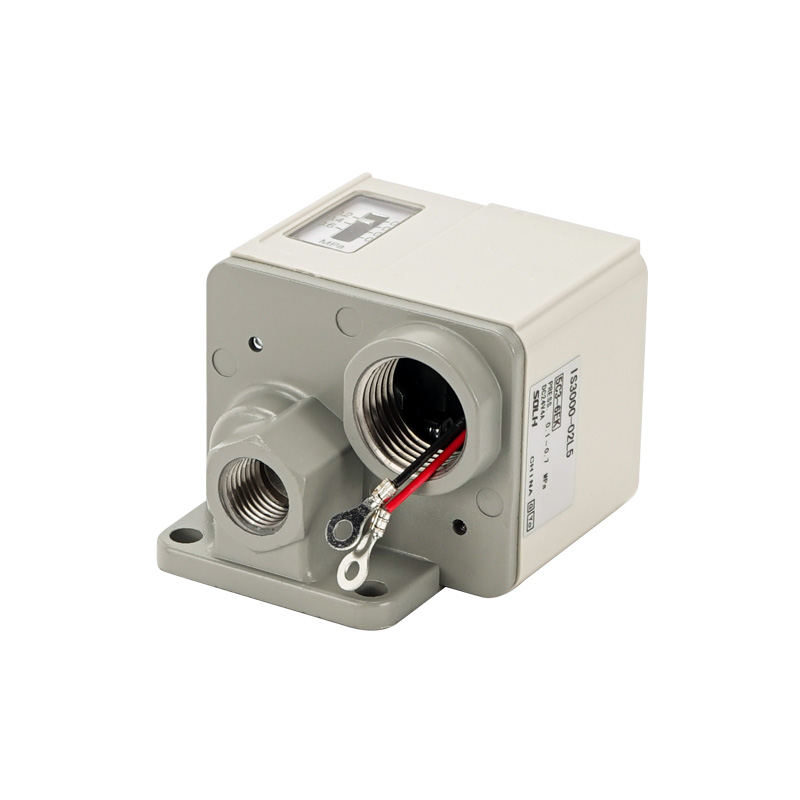

SOLH IS3000 сериясы - классикалық поршеньді механикалық микро қысым қосқышы. Ол серіппелі поршеньге әсер ететін ауа қысымы арқылы ішкі микро контактілі қосқышты итеріп, сенімді тікелей электр қуатын береді. Негізінен ауа тізбегін жоғары/төмен қысымнан қорғау және триггерді автоматты басқару, IS10 тісті қосқыш серияларымен бірдей дәрежеде және үйлесімді ауыстыру үшін қолданылады. Электрондық цифрлық қосқыштар тұрақсыз болатын ауыр діріл орталары үшін өте қолайлы.
1. Жұмыс принципі
-- Қысылған ауа серіппелі поршеньді итереді; ауа қысымы алдын ала белгіленген шекке жеткенде, поршень контакт тізбегін ашу немесе жабу үшін кіріктірілген микро қосқышты механикалық түрде іске қосады. Қысым гистерезис мәнінен төмен түссе, серіппе поршеньді қалпына келтіреді және бастапқы қосқыш күйін қалпына келтіреді.
2. Негізгі құрылымдық компоненттер
-- Жоғарғы қысымды реттеу тұтқасы: қуат көзінсіз триггер қысымының тікелей айналмалы параметрі
-- Кірістірілген 1ab микро қосқышы: әмбебап айнымалы ток/тұрақты ток жүктемесі, PLC кіріс терминалдарын тікелей қосыңыз немесе шағын электромагниттік клапандарды басқарыңыз
-- Қысымды қарау терезесі: нақты уақытта алдын ала орнатылған қысымды оқуға арналған көрінетін МПа шкаласы
-- Алюминийден құйылған корпус: шаңнан қорғау IP40, жалпы зауыттық цех орталарына жарамды
|
Параметр элементі |
Стандартты спецификация |
| Қолданылатын орта |
Құрғақ ауа, азот және басқа коррозияға ұшырамайтын инертті газ |
| Максималды жұмыс қысымы |
1,0 МПа |
| Реттелетін қысым диапазоны |
0,1 ~ 0,7 МПа (стандартты пневматикалық жүйелерді толық қамту) |
| Гистерезис (өлі жолақ) |
≤ 0,05 МПа |
| Қайталану дәлдігі |
±0,05 МПа |
| Контакт конфигурациясы |
1ab бір полюсті қос лақтыру (NO / NC ауыстырылатын сымдар) |
| Байланыс жүктемесінің рейтингі |
Стандартты түрі: AC/DC 100V 1AMmicro жүктеме түрі (IS3010): DC 5V 1mA (PLC және шағын реле үшін оңтайландырылған) |
| Порт ағынының өлшемі |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| Жұмыс температурасы |
-5 ~ 60℃ (ауа құбырларында мұз түзілмейді) |
| Қорғаныс класы |
IP40 шаңға төзімді |
| Қызмет мерзімі |
10 миллионға дейін механикалық коммутация циклі |

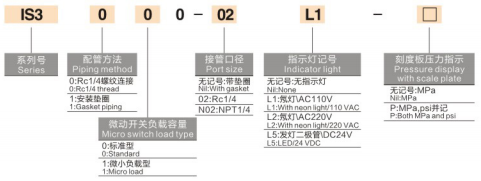

1. Үлгі мысалы: IS3000-02-P
-- IS3000: Негізгі стандартты бұрандалы корпус сериясы
-- 02: порт ағынының коды = Rc1/4; N02 жұрнағы = NPT1/4 американдық жіп
-- P: кірістірілген неон индикатор шамы (бос = жарықсыз стандартты үлгі)
2. Туынды арнайы модельдер
-- IS3100: біріктірілген коллекторды орнатуға арналған модульдік ауаға қызмет көрсету қондырғыларымен (AFC/AC сериялары) сәйкес келетін тығыздағыш бетін орнату нұсқасы
-- IS3010: PLC контроллерлерінің шағын тұрақты ток сигнал енгізуі үшін оңтайландырылған шағын жүктемесі бар арнайы үлгі
1. Соққыға және дірілге төзімді ауыр механикалық дизайн
-- Қатты поршень + микро контактілі конструкция, дірілдеткіштердің, соғу балғаларының және штамптау жабдықтарының үздіксіз дірілі кезінде тұрақты өнімділік, сигналдың ауытқуы немесе жалған триггер жоқ.
2. Қуатсыз қарапайым жердегі калибрлеу
-- Жоғарғы айналмалы реттеу тұтқасы + көрінетін градуирленген терезе; қысым шегін басқару шкафын қуатсыз офлайн режимде орнатуға болады.
3. Кең айнымалы ток/тұрақты ток жүктемесі үйлесімділігі
-- Жоғары 1А контакт жүктемесі аралық релесіз шағын электромагниттік клапандарды тікелей басқаруға немесе PLC цифрлық кіріс нүктелеріне тікелей қосылуға мүмкіндік береді.
4. Ультра төмен гистерезис
-- Ең үлкен өлі жолақ ≤0,05МПа, төменгі ағындағы жабдықты жиі жылдам қосу-өшіру циклін болдырмау үшін тұрақты іске қосу және қалпына келтіру қысымы.
1. Негізгі ауа көзі төмен қысымды қорғау
-- Ауа сүзгісі реттегішінің майлау қондырғыларының төменгі ағынында орнатылған; K/GT дірілдеткіштерін, BVP/SK соғу балғаларын және пневматикалық жетектерді қысымның жеткіліксіз зақымдануынан қорғау үшін қоректендіру қысымы 0,4МПа төмен түссе, дабыл сигналын қосады.
2. Цилиндр инсультінің орнын растау
-- Цилиндр толығымен созылғаннан кейін камера қысымы келесі өндірістік процесті блоктау үшін ауыстырып-қосқыш сигналын жіберу үшін алдын ала орнатылған мәнге дейін көтеріледі.
3. Вибратор тізбегінің қауіпсіздік блокировкасы
-- Жұмыс ауасының қысымын бақылайды; қысымның төмен жұмысынан туындаған вибратордың күйіп кетуін болдырмау үшін қысым шекті мәннен төмен түскенде XQ жылдам шығару клапандарының қуатын тоқтатады.
|
Салыстыру элементі |
IS3000 механикалық микро қосқыш |
IS10 Байланыссыз қамыс қосқышы |
ISE30A электрондық цифрлық қосқыш |
| Триггер механизмі |
Поршеньді механикалық микро контактілерді іске қосу |
Магниттік қамыс түтігі контактісіз зондтау |
Жоғары дәлдіктегі электронды қысым сенсоры |
| Электрлік жүктеме сыйымдылығы |
Күшті (1A @100V AC/DC, тікелей клапан жетегі) |
Орташа (0,5А @100В) |
Әлсіз (тек төмен деңгейлі PLC сигналының шығысы) |
| Қысымды орнату әдісі |
Жоғарғы айналмалы тұтқа + масштаб терезесі (қуат қажет емес) |
Бүйірлік реттеу бұрандасы + шағын масштабты терезе |
Көп пернелік сандық мәзір параметрін орнату |
| Өлшеу дәлдігі |
±0,05 МПа |
±0,05 МПа |
±0,2% FS өте жоғары дәлдік |
| Оңтайлы жұмыс жағдайлары |
Күшті діріл, жетектердің тікелей жетегі |
Жалпы төмен дірілді массалық құрастыру желілері |
Дәл қысымды бақылау, жабық контурлы PLC басқару |
SOLH IS3000 сериялы поршеньді механикалық пневматикалық қысым қосқышы төмен гистерезиске, ауыр дірілге төзімділікке және жоғары контактілі жүктеме сыйымдылығына ие, бұрандалы / тығыздағыш және микро жүктеме PLC нұсқалары қол жетімді, ауа тізбегінің қысымын қауіпсіздікті қорғау және вибраторларда, цилиндрлерді қысу станцияларында және жалпы автоматтандыру жабдығында автоматты процесті іске қосу сигналдары үшін кеңінен қолданылады.
