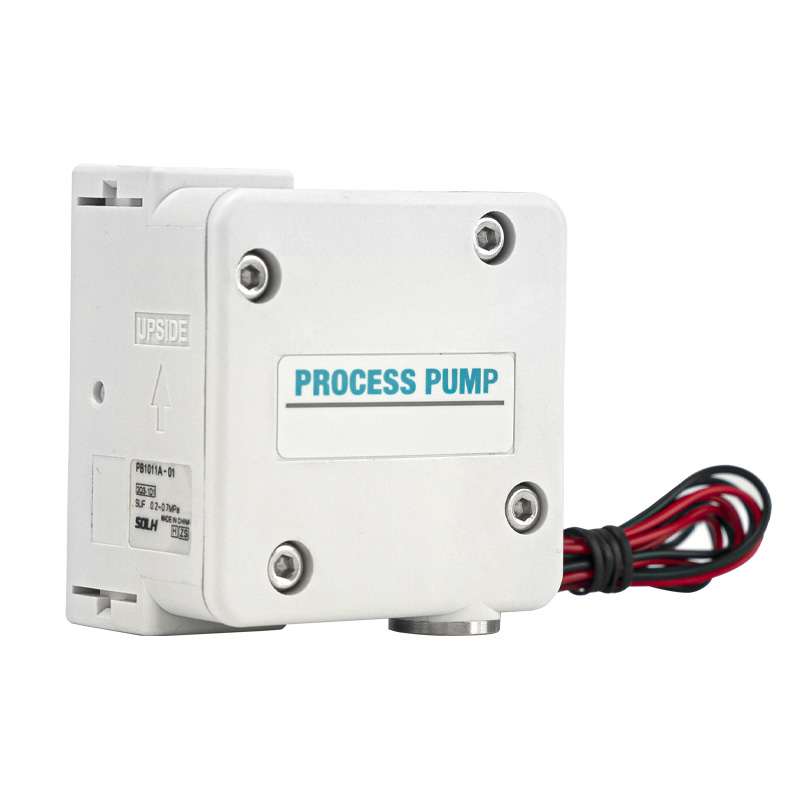

RPB1011 сериялы диафрагмалық сорғы (PB1000A кірістірілген электромагниттік клапан түрі)

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     SOLH PB1011A кірістірілген соленоидты клапаны бар PB1000A миниатюралық бір әрекетті пневматикалық диафрагмалық сорғы сериясына жатады. Оның ықшам контуры, толық коррозияға төзімділігі және білік тығыздағыштарының ағып кетуі нөлдік. Химиялық еріткіштің, таза судың, медициналық сұйықтықтың және реагенттің микро және орта ағынмен жеткізілуіне арналған, бұл ұсақ химия, жартылай өткізгіш және биотехнологиялық салаларда кеңінен қолданылатын ықшам дәлдіктегі мөлшерлеу сорғы.

Үлгіні жіктеу және жүргізу режимі

     --  PB1011A: Кірістірілген 3 портты электромагниттік клапан (DC24V), тікелей электр сигналын басқару, қосу және ойнату сымдары

     --  PB1013A: тәуелсіз сыртқы электромагниттік клапан арқылы басқарылатын сыртқы ауа ұшқыш түрі

     --  Порт өлшемі жұрнағы: 01 = Rc1/8 стандартты сұйықтық порты

     --  Жалпы толық үлгілер: PB1011A-01; PB1011A-01-B (монтаждау табан кронштейнімен); PB1011A-01-N (NPT жіп порты)

Негізгі техникалық сипаттамалар (PB1011A)

     -- Жетек блогы: кірістірілген 3/2 соленоидты клапан, DC24V, қуат тұтынуы 0,35 Вт

     --  Ағын диапазоны: 8～2000 мл/мин (0,12～120 л/сағ)

     --  Шығару жұмыс қысымы: 0～0,6 МПа

     --  Құрғақ сору көтергіші: макс 2,5 м

     -- Жұмыс сұйықтығының температурасы: 0～50℃ (сорғы камерасында мұздану жоқ)

     -- Максималды рұқсат етілген сұйықтық тұтқырлығы: 100 мПа·с

     -- Жеткізу ауа қысымының диапазоны: 0,2～0,7 МПа

     -- Ауа тұтынуы: ≤40 л/мин (ANR)

     -- Жалпы өлшемі және салмағы: 60×60×41 мм, шамамен. 170 г

     -- Жұмыс шуы: ≤64 дБ(A); сәйкес дыбысты өшіргішпен шуды одан әрі азайтады

     -- Диафрагманың қызмет ету мерзімі: 30 миллион коммутация цикліне дейін

Суланған бөлік материалының конфигурациясы

      -- Сорғы корпусы: полипропилен PP / SUS316 баспайтын болат қосымша

     -- Диафрагма және тексеру клапанының өзегі: композиттік PTFE + PP

     -- Тығыздау материалы: FKM фторлы каучук, қышқылға, сілтіге және органикалық еріткішке тамаша төзімділік

     -- Материалдың артықшылығы: біліксіз тығыздағыш дизайны орташа ағып кетуді болдырмайды; химиялық ерітінді, таза су, медициналық реагент және жұмсақ қышқыл/сілтілі сұйықтық үшін коррозияға толық төзімділік.

Жұмыс принципі (PB1011A электрмен басқару түрі)

     -- Соленоид қосылған ҚОСУЛЫ: қысылған ауа жетек камерасына кіреді, диафрагманы солға жылжытады; сорғы камерасының ішіндегі сұйықтық жоғарғы бір жақты клапан арқылы шығарылады.

     -- Соленоидты қуатсыз ӨШІРУ: жетек камерасы ауаны шығарады; кірістірілген серіппелі күш әсерінен диафрагма оңға қарай қалпына келеді; жаңа сұйықтық сорғы қуысына төменгі кіріс бақылау клапаны арқылы сорылады.

     -- Жоғары жиілікті электромагниттік қосу/өшіру циклі (1～10 Гц) үздіксіз сұйықтықты сору және шығаруды жүзеге асырады; шығыс ағынын ауыстыру жиілігін өзгерту арқылы дәл реттеуге болады.

Орнату және құбырларға қойылатын талаптар

  1. Міндетті орнату ережесі

     -- Сорғы камерасының ішінде ауа ағынының үзілуіне әкеліп соқтырмас үшін, сұйықтық шығатын саңылау (OUT) жоғары қарап тұруы керек.

 2. Порт анықтамасы және ағынның ерекшелігі

     -- Fluid IN / OUT негізгі порттары: Стандартты Rc1/8", NPT1/8 қосымша

     -- Ауа беру SUP порты: M5×0,8 жіп

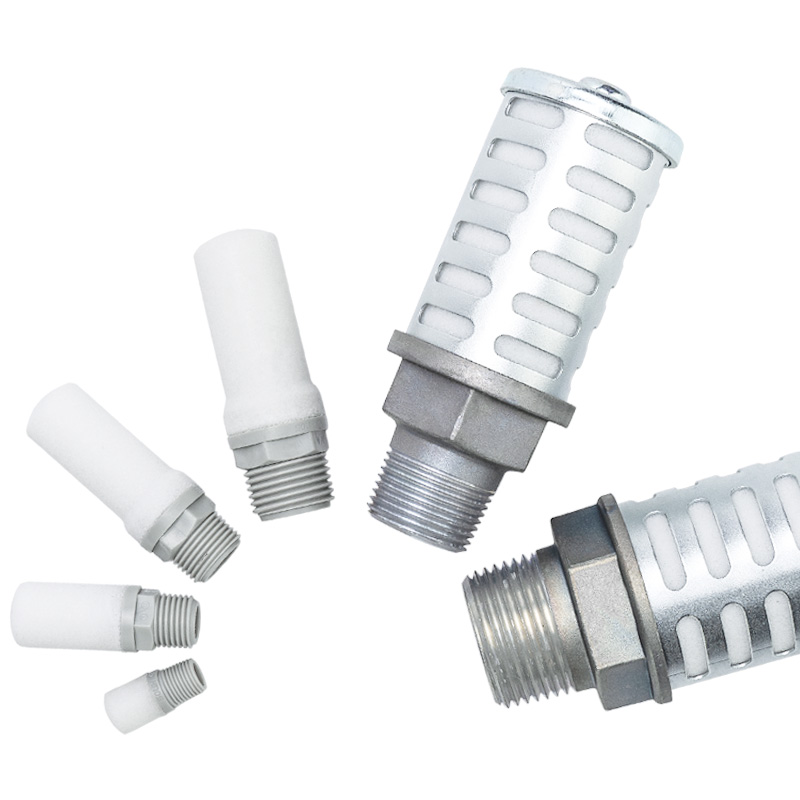

     -- Шығарылатын EXH порты: M5×0,8 жіп, AN05-M5 миниатюралық дыбыс өшіргішімен үйлесімді

  3. Монтаждау тесіктері

     -- тереңдігі 6 мм болатын 2 × M4 бұрандалы тесіктер; немесе тесіктер арқылы φ4,5; KT-PB1A-5 арнайы аяқ кронштейнінің керек-жарағы бекітілген жабдықты орнату үшін қол жетімді.

Әдеттегі өнеркәсіптік қолдану сценарийлері

     -- Жартылай өткізгіштер және PV өндірісі: Химиялық еріткіштерді тасымалдау, тазарту сұйықтығының айналу циклі

     -- Медициналық және биохимиялық жабдықтар: реагенттің, буферлік ерітіндінің және биологиялық сұйықтықтың микро жеткізілімі

     -- Басып шығару және орау машиналары: Сия, желім желімінің автоматты беру жүйесі

     -- Қоршаған ортаны қорғау және суды тазарту: Химиялық агентті мөлшерлеу, қалдық су сынамасын жинау

     -- Жалпы автоматтандыру өнеркәсібі: кесу сұйықтығы, тазартқыш және жеңіл майды тасымалдау

Үлгіні таңдау бойынша нұсқаулар

     -- Ағынды сәйкестендіру: ≤2000 мл/мин ағын үшін PB1011A таңдаңыз; Арнайы байланысты басқару сценарийлеріне арналған PB1013A әуе пилоттық үлгісі (максималды ағын 1000 мл/мин)

     -- Суланған материалды таңдау: жалпы әлсіз химиялық сұйықтыққа арналған PP сорғы корпусы; Күшті коррозиялық еріткіш үшін SUS316 + PTFE комби

     -- Басқару режимі: электрлік тікелей басқару PB1011A таңдаңыз; жабдықтың сыртқы блоктау байланысы PB1013A әуе ұшқыш түрін таңдаңыз

     -- Көмекші керек-жарақтар: жұмыс кезінде шуды азайту үшін дыбыс шығарғышты орнату; ұзақ мерзімді бекітілген орнату үшін сәйкес аяқ кронштейн

SOLH алмасу артықшылығы

     SOLH-PB1011 сериясы SMC түпнұсқа PB1011 сериясына жалпы өлшемдері, порт жіптерінің орналасуы және барлық өнімділік параметрлері, құбырды өзгертусіз тікелей ауыстыру, жоғары баға өнімділігі бойынша толығымен сәйкес келеді.

Бір сөйлемнен тұратын түйіндеме

     SOLH PB1011A миниатюралық кірістірілген соленоидты пневматикалық диафрагмалық сорғы білік тығыздағышсыз ағып кетпейтін PTFE/FKM коррозияға төзімді суланған бөлшектерді қабылдайды, 8 ~ 2000 мл/мин микро-орташа ағынды мөлшерлеуді қолдайды, электрлік біріктірілген соленоидта, ықшам ауа ұшқышында және медициналық басып шығаруға арналған сыртқы ұшқыштар үшін қол жетімді. және қоршаған орта реагенттерін жеткізу жүйелері.
