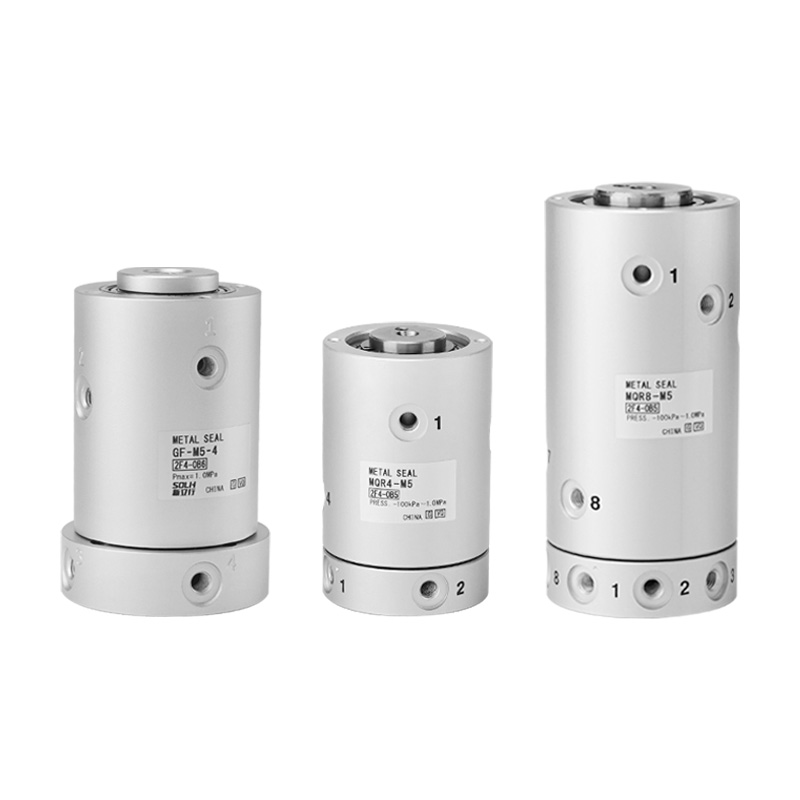

MQR сериясы төмен айналу моменті саңылауларын тығыздағыш роторлық одақ (SOLH)

Бренд: SOLH by Richge Technology

Өнімді орналастыру

     MQR сериясы - өте төмен айналу моменті бар металл контактісіз саңылауларды нығыздауды қабылдайтын көп арналы айналмалы одақ. Сығылған ауа мен вакуумды жеткізу үшін робот қосылыстары, айналмалы үстелдер және айналмалы біліктерді қоса алғанда, үздіксіз айналатын бөлшектер үшін арнайы әзірленген. Ол құбырдың бұралуын толығымен болдырмайды, ультра тегіс айналуды және автоматтандырылған айналмалы пневматикалық жүйелер үшін өте ұзақ қызмет ету мерзімін ұсынады.

Өнімнің негізгі артықшылықтары

     -- Ультра төмен айналу моменті: бар болғаны 0,003～0,50 Н·м, серво/моторды басқаруға шамалы қосымша жүктеме әкеледі

     -- Металл саңылауларды жанаспайтын тығыздау: резеңке тығыздағыш сақиналары жоқ, жабыспайды немесе кептелмейді; ұзақ мерзімді статикалық сақтаудан кейін де біркелкі іске қосу

     -- Тәуелсіз көп арналы ауа тізбегі: әрбір тізбектің арасында нөлдік айқаспалы ағуы бар қосымша 1/2/4/8/12/16 өтулер

     -- Өте ұзартылған қызмет ету мерзімі: 1 миллиард айналу цикліне дейін, техникалық қызмет көрсетуді қажет етпейтін дизайн

     -- Екі жақты айналу және жоғары жылдамдықты сыйымдылық: Максималды айналу жылдамдығы 3000 айн / мин дейін, жоғары жылдамдықты айналмалы индекстеу жабдығы үшін жарамды

     -- Қос вакуум және оң қысым үйлесімді: Жұмыс қысымының диапазоны -100кПа ~ 1,0МПа, вакуумды сору үшін де, стандартты ауа беру ілмектерінде де жұмыс істейді.

Әмбебап стандартты техникалық сипаттамалар

     -- Қолданылатын сұйықтық: сығылған ауа, инертті газ

     -- Жұмыс қысымының диапазоны: -100кПа ~ 1,0МПа

     -- Қоршаған орта және орташа температура: -10 ~ 80℃

     -- Тығыздау түрі: жанаспайтын металл саңылау тығыздағыш құрылымы

     -- Тірек құрылымы: қос подшипникті бағыттаушы тірек

     -- Порт жіпі: M5×0,8 (ішкі/сыртқы жіп міндетті емес)

     -- Майлау талаптары: Майлаусыз, тұрақты май құюдың қажеті жоқ

Үлгі параметрінің жылдам анықтамалық кестесі

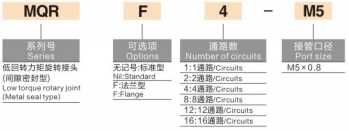

Үлгіні атау ережесінің мысалдары

     -- MQR4-M5: 4 тәуелсіз өту, стандартты M5 жіп порты

     -- MQR8-M5: 8 тәуелсіз өту, стандартты M5 жіп порты

     -- MQR16-M5: 16 тәуелсіз өту, стандартты M5 жіп порты

Әдеттегі қолданба сценарийлері

     -- Өнеркәсіптік робот қолының қосылыстары мен айналмалы біліктерге арналған пневматикалық ауа беру

     -- Айналмалы индекстеу үстелдері, айналмалы цилиндрлер және айналмалы табақты автоматтандыру жабдығы

     -- Автоматтандырылған өңдеу станцияларында үздіксіз айналатын ауа беру контурлары

     -- Сорғыштар мен қысқыш айлабұйымдарға арналған айналмалы вакуумды адсорбциялау механизмдері

     -- орау, басып шығару және электрондық өндіріс машиналарына арналған айналмалы пневматикалық схемалар

Негізгі орнату нұсқаулары

     -- Қозғалмайтын корпусты бекітіңіз, айналмалы жағын жалғастырғыш тақта арқылы жүргізіңіз

     -- Радиалды ығысу жүктемесін жою үшін икемді муфталар жинағы ұсынылады

     -- Айналмалы қосқыш үлкен радиалды немесе осьтік күшті көтере алмайды; ол тек орташа тасымалдау үшін қолданылады

     -- Спиральді реттелген порттың орналасуы құбырдың бағытталуын жеңілдетеді және айналу кезінде құбырдың орамасының алдын алады

Бір сөйлемнен тұратын түйіндеме

     SOLH MQR көп арналы металл саңылауларын тығыздағыш роторлы одағының ультра төмен айналу моменті, техникалық қызмет көрсетуді қажет етпейтін 1 миллиард циклдік қызмет ету мерзімі, қос вакуумды оң қысыммен үйлесімділігі және қосымша 1 ~ 16 тәуелсіз ауа өтуі, робот қосылыстары және барлық жоғары жылдамдықты айналмалы автоматтандыру жабдықтары үшін құбырдың бұралуына қарсы ауамен қамтамасыз етудің тамаша бөлігі.
