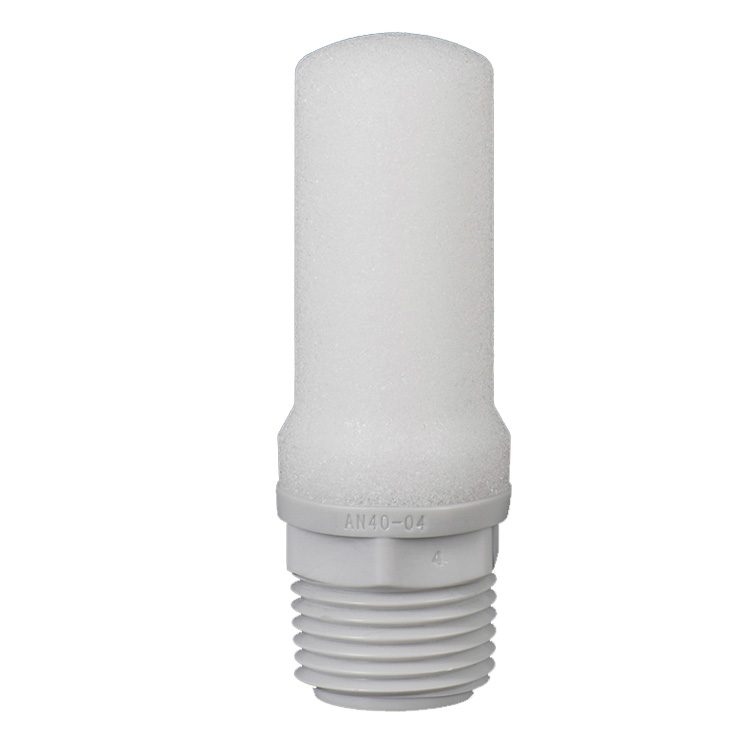

AN сериялы пневматикалық сөндіргіш

AN сериялы пневматикалық сорғышты өшіргіш

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

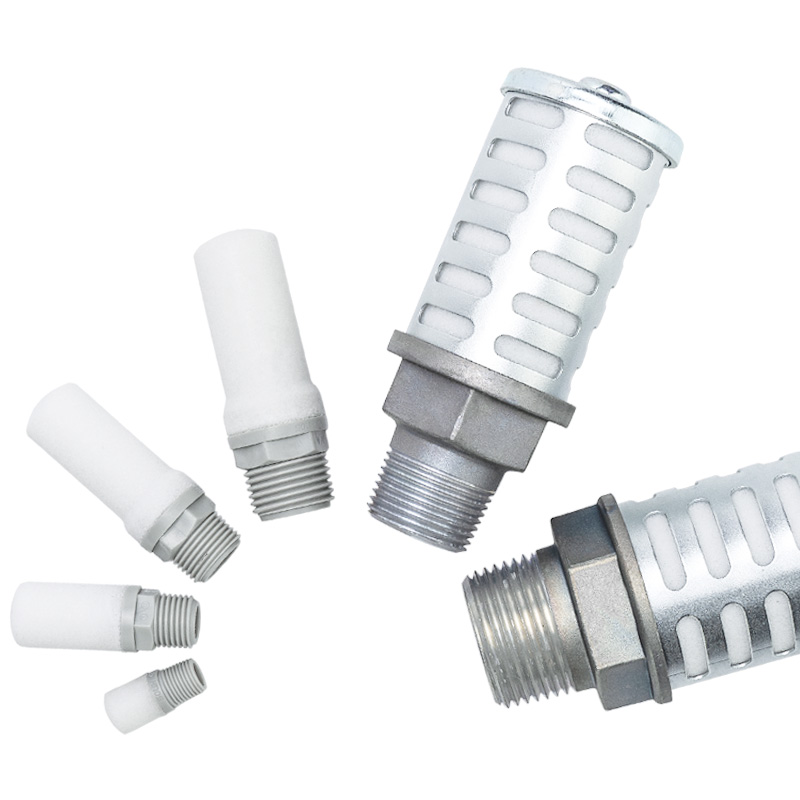

     SOLH AN сериясы - барлық пневматикалық жүйелерге арналған арнаулы ауаны өшіргіш. Оның негізгі функцияларына шығатын шуды азайту, ауаны тазарту және май тұманының шашырауын басу кіреді. Электромагниттік клапандардың, пневматикалық цилиндрлердің және барлық ауаны реттейтін клапандардың шығару порттарына кеңінен орнатылған бұл толық пневматикалық тізбектер үшін қоршаған ортаны қорғау және шуды азайту үшін маңызды керек-жарақ болып табылады.

Толық сериялар спецификациясының салыстыру кестелері

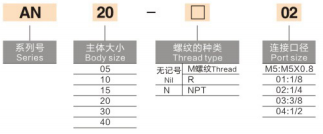

 1.Шағын және орташа өлшемдер (стандартты электромагниттік клапандар мен цилиндрлер үшін)

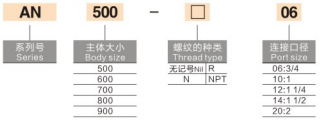

 2. Үлкен саңылау өлшемдері (үлкен клапандар мен орталық сору коллекторлары үшін)

Әмбебап негізгі техникалық параметрлер

  1. Қолданылатын орта: таза сығылған ауа (жанғыш, коррозиялық улы газға жарамсыз)

  2. Ең жоғары номиналды жұмыс қысымы: 1,0 МПа (стандартты шайыр үлгілері)

  3. Жұмыс температурасының диапазоны:

     -- Стандартты шайыр түрі: -10 ~ +60 ℃ (өзек ішінде мұздану жоқ)

     -- Агломерленген металл түрі: 150℃ дейін жоғары температураға төзімділік

  4. Шуды азайту өнімділігі:

     -- Стандартты деңгей: 25 ~ 30 дБ(A)

     -- Жоғары әлсіреуі бар арнайы нұсқа: ≥35 дБ(А)

  5. Қосымша құрылыс материалдары

     -- Шайыр түрі: UL94-V0 жалынға төзімді корпус, кеуекті агломерацияланған сүзгі өзегі (50~100мкм кеуек өлшемі)

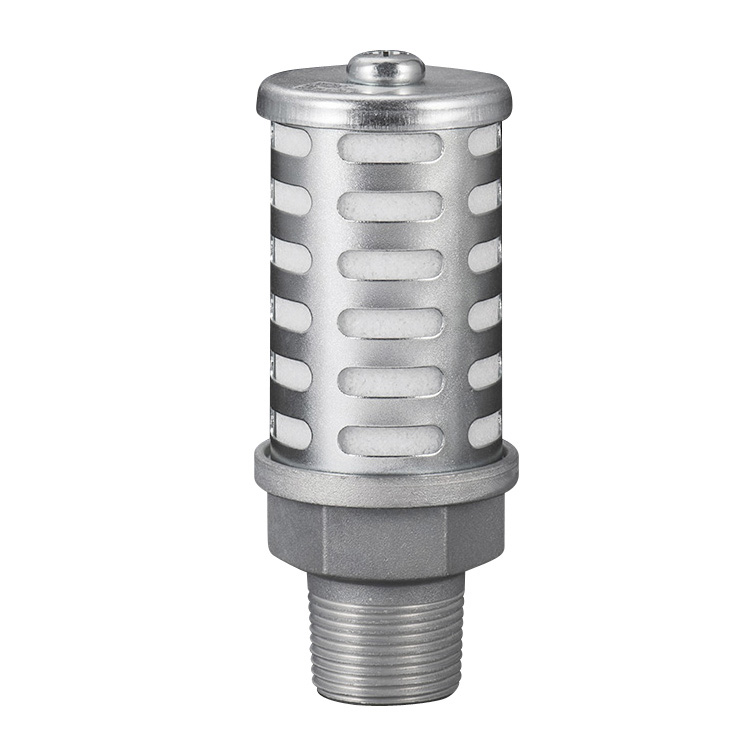

     -- Металл түрі: мыс қорытпасы агломерленген корпус, тамаша жоғары температура және коррозияға төзімділік

  6. Қосылым опциялары: M3/M5 метрикалық жіп, Rc/PT ішкі жіп, NPT жіп, φ6~φ12 түтікке арналған итергіш фитинг

Ішкі құрылым және шуды азайту принципі

     -- Тығыздағыш корпусына жоғары жылдамдықты шығатын ауа ағыны; кеуекті агломерленген өзек/көпқабатты талшық үйкеліс пен дыбысты сіңіру үшін ауа ағынын ұсақ арналарға бөледі, пайдаланылған газдардың соғу шуын тиімді әлсіретеді.

     -- Жартылай үлгілерде қабылданған екі қабатты композиттік дизайн: шуды жоюға арналған ішкі өзек, сыртқы қабық цилиндр жылдамдығының жоғалуын болдырмау үшін төмен шығатын кері қысымды сақтай отырып, май тұманының шашырауын болдырмайды.

     -- Толық пассивті механикалық құрылым, қуат көзі қажет емес, қарапайым орнатудан кейін шуды жылдам азайту.

3-қадамды жылдам таңдау нұсқаулығы

  1. Қосылым интерфейсін сәйкестендіріңіз: Шығару портының жіп сипаттамасын (M5/Rc1/8, т.б.) немесе пластикалық түтіктің сыртқы диаметрін (φ8/10/12 итеру түрі) растаңыз.

  2. Ауа ағынының сыйымдылығын сәйкестендіріңіз:

     -- Шағын сериялар (AN05/AN10): ≤0,4 м³/мин

     -- Орташа сериялар (AN15/AN20/AN40): 0,8 ~ 1,2 м³/мин

     -- Ірі өнеркәсіптік сериялар (AN500~AN900): ≥2,5 м³/мин

  3. Жұмыс ортасының шарттарын сәйкестендіру:

     -- Жоғары температура / жиі жылдам шығару: агломерацияланған AN110 сериялы металды таңдаңыз

     -- Ылғалды шаңды жабық шеберхана: ANA1 сериялы герметикалық шайыр

     -- Шуды азайтудың максималды басымдылығы: ANB1 жоғары әлсіреткіш дыбысты өшіргіш сериясы

Орнату және күнделікті техникалық қызмет көрсету нұсқаулары

  1. Орнату әдісі

     -- Тікелей клапан/цилиндр шығару портына бұраңыз; сыртқы корпус кез келген бағдарлау схемасы үшін еркін айнала алады. Итеру түрін бір қадаммен түтікке мықтап салуға болады.

  2. Техникалық қызмет көрсету ережелері

     -- Бітелген өзек тазалау: өзекті төмен қысымды таза ауамен кері үрлеңіз немесе шайыңыз; қатты бітелуді жою мүмкін болмаса, дыбыс өшіргішті ауыстырыңыз.

     -- Қызмет ету мерзімі туралы анықтама: шайырмен өңделген өзек шамамен. 10 000 жұмыс сағаты; өте ұзақ қызмет ету мерзімі бар металл агломерацияланған өзек.

SOLH алмасу артықшылығы

     AN05-M5, AN10-01, AN15-02, ANA1-06, соның ішінде SOLH толық AN сериялы үлгілері бірдей жіп өлшемімен, ағын сыйымдылығымен және шуды азайту әсерімен, бірліктің бәсекеге қабілетті бағасымен және жаппай сатып алу құнын оңтайландыру үшін өндірістің жылдамырақ мерзімімен SMC түпнұсқа AN дыбыс өшіргіштерімен толық өлшемді түрде ауыстырылады.

Бір сөйлемнен тұратын түйіндеме

     SOLH AN сериялы пневматикалық шығатын газды өшіргіш 25~35dB(A) шуды азайтуды және май тұманын ұстауды қамтамасыз ететін шайыр/металл қосындылары бар M5-тен Rc2-ге дейінгі өлшемді толық топтаманы ұсынады, өнеркәсіптік автоматтандыруда барлық электромагниттік клапан мен цилиндрдің шығатын шуды басқаруға арналған стандартты әмбебап дыбыс өшіргіш.
