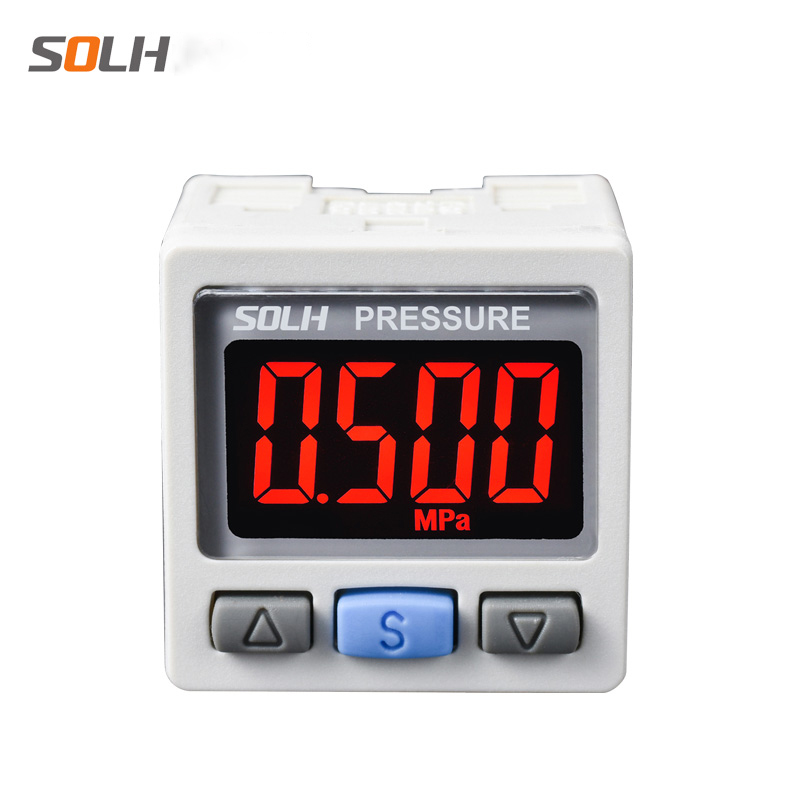

ZSE30A(F) / ISE30A сериясы жоғары дәлдіктегі қос түсті сандық қысым қосқышы

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     SOLH ZSE30A(F) / ISE30A сериялы жоғары дәлдіктегі сандық қысым қосқыштары нақты уақыт режимінде қысымды бақылау, шекті дабыл және барлық пневматикалық тізбектердің жабық цикл сигналын басқару үшін қолданылады. Вакуум, құрама аралас қысым және стандартты оң қысым жұмыс жағдайларымен үйлесімді. Негізгі артықшылықтарға ±0,2% FS ультра жоғары дәлдік, қос түсті қызыл/жасыл СКД дисплей және автоматтандырылған пневматикалық жүйелердің «визуалды бақылау көзі» ретінде әрекет ететін бір рет басу арқылы пакетті көшіру функциясы кіреді.

Қысымды өлшеу диапазоны бойынша сериялардың жіктелуі

Негізгі техникалық сипаттамалар (жоғары дәлдік дәрежесі)

  1. Дисплей блогы: 4-таңбалы СКД экран, қос түсті автоматты ауыстырып-қосқыш (Жасыл/Қызыл); OUT1 жасылға, OUT2 қызылға сәйкес келеді

  2. Өлшеу дәлдігі: ±0,2%FS @25℃, ажыратымдылық 1/1000 толық масштабқа дейін

  3. Сигнал шығару опциялары

     -- Коммутатор сигналы: 2 арналы NPN / PNP ашық коллекторлық транзистор шығысы (OUT1 & OUT2)

     -- Аналогтық сигнал (қосымша): 1~5В кернеу шығысы немесе 4~20мА ток шығысы

  4. Қуат көзі: 12~24 VDC ±10% кең кернеу диапазоны

  5. Артық қысымға төзімділік

  6. ZSE30A / ZSE30AF: 500 кПа

  7. ISE30A оң қысым үлгісі: 1,5 МПа

  8. Қорғаныс класы: IP40 шаң өткізбейтін

  9. Жұмыс ортасының температурасы: 0 ~ 50℃

  10. Эксклюзивті функция: Параметрлерді бір рет басу арқылы көшіру, параметрлерді 1 негізгі блоктан ең көбі 10 бағынышты бірлікке көшіру, пакеттік жабдықты жөндеу кезінде параметрді орнату қателерін тиімді болдырмау

Үлгіні атау ережесін аяқтаңыз

  Үлгі мысалы: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: сериялық қысым түрінің идентификаторы

     -- 01: Порт ағынының сипаттамасы = M5 ішкі жіп (R1/8)

     -- N / P: шығыс транзистор түрін ауыстырыңыз

        N = NPN ашық коллектор; P = PNP ашық коллекторы

     -- M / C / D: шығыс комбинациясының анықтамасы

        M = 2 тәуелсіз қосқыш шығыс арналары ғана

        C = 1 коммутатор арнасы + 1~5В аналогтық кернеу шығысы

        D = 1 қосқыш арна + 4~20мА аналогтық ток шығысы

Екі түсті СКД дисплей логикасы

     -- Жасыл артқы жарық: пайдаланушы алдын ала орнатылған қалыпты жұмыс ауқымындағы нақты қысым

     -- Қызыл артқы жарық: қысым жоғарғы/төменгі дабыл шегінен асады (артық қысым/төмен қысым туралы ескерту)

     -- 4 реттелетін дисплей режимі: қажет болған жағдайда стандартты логиканы (қалыпты жасыл, қалыпты емес қызыл) немесе кері түсті ауыстыру логикасын қолдау

Әдеттегі өнеркәсіптік қолдану сценарийлері

  1. Пневматикалық цилиндр және дайындаманы қысу тізбегі

     Қысқыш қысым шегін 0,5~0,7МПа орнатыңыз; өңдеу кезінде дайындаманың қопсытуын болдырмау үшін қысым төменгі шектен төмен түскенде қызыл дабыл сигналын іске қосыңыз.

  2. Вакуумды сору станциясы (ZSE30A вакуумға арналған үлгі)

     Сенімді адсорбция шегін орнату ≤ -80кПа; Тасымалдау кезінде дайындаманың құлап кетуін болдырмау үшін вакуум дәрежесі нашарласа, дереу дабыл сигналын шығарады.

Кәдімгі механикалық қысым қосқыштарымен өнімділікті салыстыру

Қадамдық таңдау нұсқаулығы

     -- Тек вакуум немесе аралас вакуум + микро оң қысым → ZSE30AF әмбебап құрама қысым үлгісін таңдаңыз

     -- Стандартты жалпы пневматикалық схема (0,4~0,7МПа ауамен қамтамасыз ету) → Ең танымал үлгі ISE30A-01-N-M

     -- PLC арқылы нақты уақыттағы үздіксіз қысым деректерін жинауды талап ету → C (1~5В кернеу) немесе D (4~20мА ток) аналогтық шығыс нұсқасын таңдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH ZSE30A вакуумдық, ZSE30AF қоспасы және ISE30A оң қысымды сандық қосқыштар ±0,2% FS жоғары дәлдіктегі екі түсті СКД, 2 арналы NPN/PNP қосқышы + қосымша 1~5В/4~20мА аналогты шығысы бар сериялық параметрді бір рет басу арқылы көшіру, қысымды автоматты бақылау және вакуумды автоматты бақылау үшін кеңінен қолданылады.
