VR3200 / VR3201 сериялы пневматикалық-электрлік реле

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     SOLH VR3200/3201 сериялары классикалық пневматикалық-электрлік реле болып табылады, сонымен қатар ауа қысымының сигнал қосқыштары ретінде белгілі. Олар пневматикалық қысым сигналдарын электрлік коммутациялық құрғақ контактілерге түрлендіреді, қысымды бақылау, ақау дабылы, қауіпсіздік блоктауы және автоматтандырылған өндірістік желілерде PLC-ге цифрлық сигнал енгізу үшін кеңінен қолданылады, пневматикалық құбырлар мен электрлік басқару жүйелері арасындағы сигналды түрлендірудің стандартты интерфейсі ретінде қызмет етеді.

Модель классификациясы және негізгі айырмашылықтар

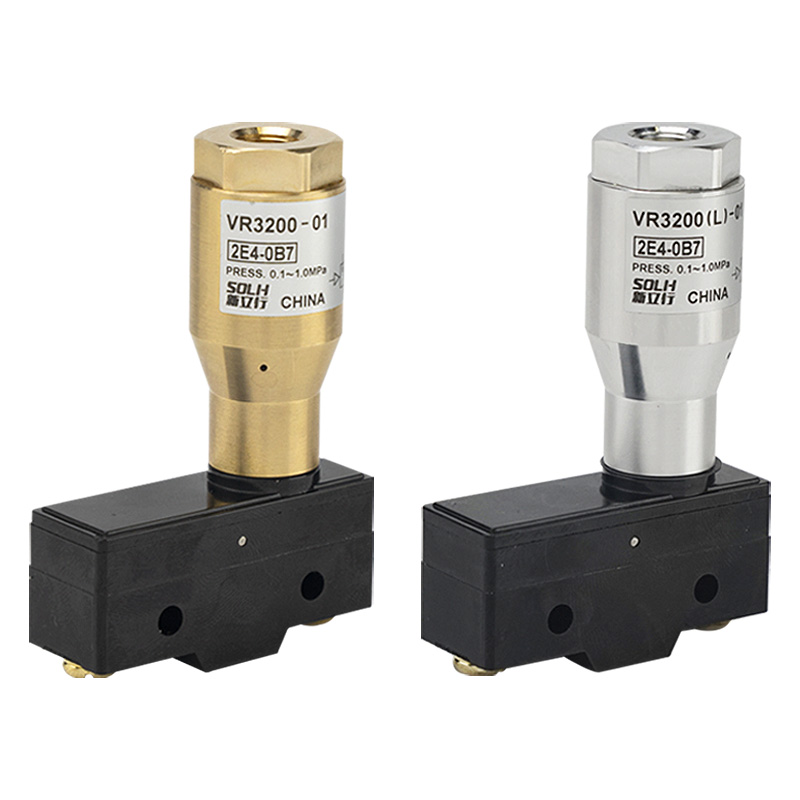

     -- VR3200-01: Ашық жақтау түрі, салмағы 130 г, ашық терминал блогы, құрғақ, шаңсыз жабық шкаф орталары үшін

     -- VR3201-01: IP44 тамшы өткізбейтін герметикалық корпус, салмағы 260 г, толығымен жабық конструкция, ылғалды, шаңды цехтар мен өндірістік жабдықтарға жарамды

     -- VR3202-01: арнайы жерге қосу терминалы бар IP44 тамшыға төзімді, CE сертификаты бар, ауыр электромагниттік кедергілер мен экспорттық машиналар үшін өте қолайлы

     -- Порт коды: 01 = стандартты Rc1/8 ішкі жіп; NPT1/8 ағыны қосымша

Әмбебап техникалық сипаттамалар

  1. Реттелетін жұмыс қысымының диапазоны: 0,1 ~ 1,0 МПа (зауыттық алдын ала орнатылған іске қосу қысымы ≈ 0,15 МПа)

  2. Қоршаған орта температурасы: -5℃ ~ +60℃ (мұзданусыз)

  3. Байланыс нысаны: 1AB (1 Әдетте ашық + 1 Әдетте жабық + Жалпы COM)

  4. Микро ауыстырып қосқыштың контактілерінің рейтингтері (резистивті/индуктивті жүктеме):

     -- AC125V: резистивті 15А, индуктивті 3А

     -- AC250V: резистивті 15А, индуктивті 2,5А

     -- DC30V: 6А резистивті, 1,5А индуктивті

  5. Интерфейстің орналасуы: Ауа кірісі Rc1/8; электрлік бұрандалы терминалдар (түймеленген сымдар үшін Pg13.5 кабельдік түйіспемен жабдықталған VR3201)

  6. Материалдың құрамы: жезден жасалған клапан корпусы, POM поршені, тот баспайтын болаттан жасалған қайтару серіппесі, NBR тығыздағыш сақинасы

Жұмыс принципі

  1. Қысылған ауа IN портына кіреді және қысым алдын ала белгіленген шекті мәннен асқанда, кірістірілген микро ауыстырып-қосқышты механикалық түрде іске қоса отырып, серіппені қысу үшін поршеньді итереді.

  2. Контактілерді ауыстыру логикасы:

     -- Қысым ≥ орнатылған мән: ЖОҚ жабық, NC ашық

     -- Қысым ＜ орнатылған мән: ЖОҚ ашық, NC жабық

  3. Толық механикалық құрылым, сыртқы қуат көзі қажет емес. Жарылыс қаупі бар және электрлік емес қауіпті аймақтар үшін қауіпсіз және тұрақты.

Жылдам таңдау нұсқаулары

     -- VR3200-01: Төмен құны, құрғақ жабық шкафты орнату

     -- VR3201-01: Ылғалды/шаңды станоктар, құрастыру желілері, жартылай сыртқы жабдық

     -- VR3202-01: CE сертификаты + жерге тұйықтаудан қорғау, ауыр EMC кедергісі, толық машиналарды экспорттау

     -- Қысымды реттеу: зауыттық әдепкі триггер қысымы 0,15МПа, жоғарғы реттеу бұрандасы арқылы дәл баптау

Әдеттегі қолданба сценарийлері

     -- Цилиндр соққысы және қысу қысымын анықтау: дайындаманың қысылуын растау, артық жүктеме дабылы

     -- Вакуумдық патрон теріс қысымды кері байланыс: адсорбция және дайындаманың құлау жоғалуын анықтау

     -- Негізгі ауа көзі төмен қысымды ескерту: ауа компрессорының істен шығуы және құбырдың ағып кетуін бақылау

     -- Пневматикалық шар клапандары мен көбелек клапандарының күйін ашу/жабу

     -- Электрондық датчиктері жоқ жарылыстан қорғалған шеберханаларға арналған пневматикалық сигналды түрлендіру

SOLH алмасу артықшылығы

     SOLH VR3200/3201 сериялары жалпы өлшемде, порт жіпінде, контакт параметрлерінде және реттелетін қысым диапазонында SMC баламалы үлгілерімен толығымен үйлесімді. Бәсекеге қабілетті баға және қысқа мерзім тұтынушыларға жаппай өндіріс шығындарын азайтуға көмектеседі.

Терминал сымдарының анықтамасы

     -- COM: Жалпыға ортақ терминал

     -- ЖОҚ: Қалыпты ашық, ауа қысымы алдын ала орнатылған мәнге жеткенде өткізеді

     -- NC: Қалыпты жабық, ауа қысымы алдын ала орнатылған шекті мәннен төмен болғанда өткізеді

Бір сөйлемнен тұратын түйіндеме

     SOLH VR3200/3201 қуатсыз механикалық пневматикалық-электрлік релесі ауа қысымы сигналдарын реттелетін 0,1~1,0МПа триггер қысымы бар 1NO+1NC құрғақ контакт сигналдарына түрлендіреді, ашық жақтауда қол жетімді, PLC блоктауы, вакуумды бақылау және ауа көзін автоматты басқару үшін тамшылатпайтын және CE жерге тұйықталған нұсқалары.
