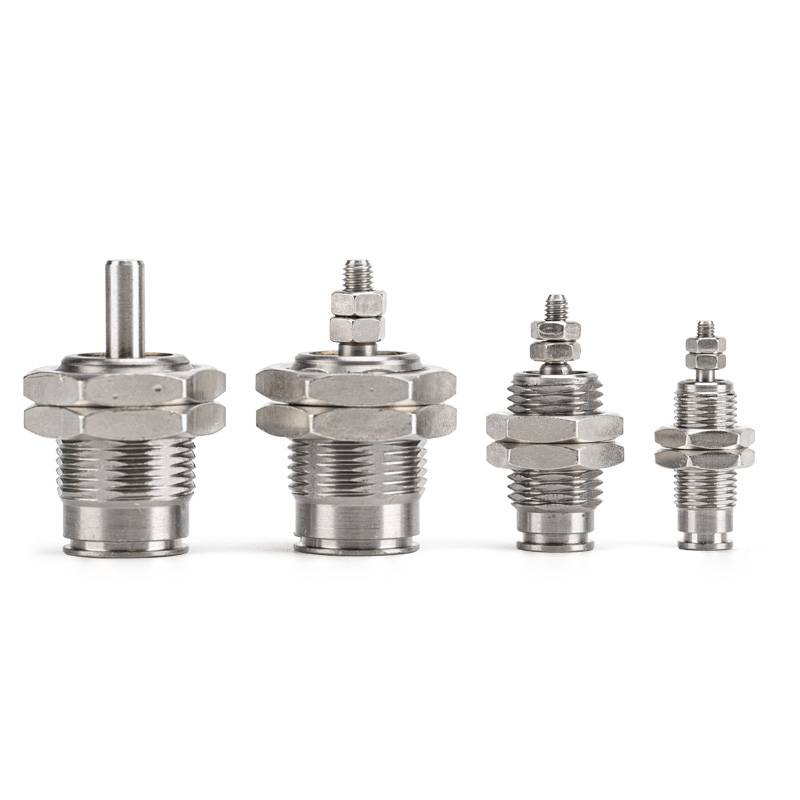

CJP сериялы бір әрекетті істікшелі цилиндр (қысқа инсультті микроцилиндр)

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH CJP сериясы - бұл бір әрекетті серіппелі қайтаратын цилиндр. Негізгі сипаттамалар: ультра қысқа корпус, орнатудың ең аз ізі, бір бағытты тарту және ауаны өшіру кезінде автоматты серіппелі қалпына келтіру. Шектеулі кеңістікте, жеңіл жүктемеде және жоғары жиілікті қысқа инсульт станцияларында бір бағытты дәлдіктегі итермелеу қозғалысы үшін қолайлы. Бұл бір бағытты жүргізуге арналған миниатюралық қосымшаларға арналған классикалық үлгі.

Негізгі құрылым және дизайн мүмкіндіктері

     -- Жүргізу режимі: бір әрекетті (көктемгі қайтару). Ауа берілгенде ұзартыңыз; қауіпсіз жұмыс істеу үшін ауа қысымынсыз серіппемен автоматты түрде тартылады.

     -- Саңылаудың өлшемдері: Ø4 / 6 / 10 / 16мм, жабын микро және жеңіл пайдалы жүктеме ауқымы (0,1~3кг).

     -- Құрылымы: Қатты анодталған жезден жасалған корпус, тот баспайтын болаттан жасалған поршеньді штанга, кіріктірілген жастықшасы жоқ. Қосымша қысқа контур, панельді орнату немесе жабдықтың ішіне біркелкі кірістіру үшін қол жетімді.

     -- Бекіткіш түрлері: екі негізгі конфигурация — панельді орнату (B) және тегіс орнату (S).

     -- Материал және тығыздау: жезден жасалған корпус + NBR тығыздағыштары, майсыз жұмыс, таза және сәл майлы орталармен үйлесімді. Механикалық қызмет ету мерзімі ≥3 миллион цикл.

     -- Сенсор опциясы: кірістірілген магниттік сақинасы бар CDJP нұсқасы, кеңейтілген позицияны анықтау үшін бір магниттік қосқышты қолдайды.

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: CJPB6-10

   2. Стандартты тапсырыс анықтамалық мысалдары

     -- CJPB4-5: ұңғыма 4, инсульт 5, панельді орнату, магниттік сақина жоқ

     -- CDJPS10-15: тесігі 10, инсульт 15, кіріктірілген бекіткіш, кірістірілген магнит

     -- CJPB6-10H4: тесік 6, инсульт 10, панельді орнату, OD4 итергіш қосылым

Әмбебап негізгі техникалық сипаттамалар (0,5 МПа, бір әрекетті серіппелі қайтару)

Негізгі бәсекелестік артықшылықтар

   1. Өте ықшам контур орнату орнын үнемдейді

     -- Өте қысқа корпус стандартты цилиндрлермен салыстырғанда бос орынды 50%-ға дейін қысқартып, машинаның ішіне біркелкі енгізуді немесе панельді орнатуды қолдайды, бұл өте шектеулі станциялар үшін өте қолайлы.

   2. Қуатты өшіру ысыруымен бір бағытты тарту

     -- Серіппелі тарту ауа беруді тоқтатқаннан кейін іске қосылады. Бір бағытты қозғалыстарды қысу, шығару және тоқтату үшін қауіпсіз.

   3. Жылдам жауап және тұрақты жоғары жиілікті жұмыс

     -- Жастықсыз төмен үйкелісті нығыздау қысқа инсультпен қайталанатын тапсырмалар үшін ≥250 cpm дәйекті циклге мүмкіндік береді.

   4. Майсыз жұмыс және ұзартылған қызмет мерзімі

     -- Таза цех жағдайына қолайлы. Жезден жасалған корпус және берік тығыздау ≥3 миллион техникалық қызмет көрсетусіз циклге кепілдік береді.

   5. Икемді орнату конфигурациясы

     -- Панельдік және біркелкі қондырма қол жетімді; штанганың ұшы әртүрлі механикалық конструкцияларға сәйкес келу үшін тегіс немесе дөңгелек болуы мүмкін.

Орнату опциялары және типтік өнеркәсіптік қолданбалар

   1. Монтаждау пішіндері

     -- Панельді орнату (B): Жабдықтың бетіне бекітілген фланец, сыртқы итеру және тарту қозғалысына ыңғайлы

     -- Шатырлы орнату (S): корпусы жабдықтың саңылауына ендірілген, машинаның ішіндегі орынды барынша үнемдеу үшін тек поршеньдік штанга ашылады.

   2. Типтік қолданба сценарийлері

     -- 3C және электроника: микро бөлшектерді қысу, чипті шығару, миниатюралық айлабұйым дискісі, түймелердің беріктігін тексеру

     -- Дәл аспаптар: шағын клапанды ауыстыру, талшықты орналастыру, құралды дәл реттеу, қысқа инсультті тоқтату

     -- Жалпы автоматтандыру: жоғары жиілікті жүктеу/түсіру, жапсырманы тазарту, микро компоненттерді тасымалдау, бір бағытты қысу

     -- Медициналық жабдық: миниатюралық аспапты ұзарту, микросұйықтықты жылжыту, дәл позициялау жинақтары

3-қадамды жылдам таңдау нұсқаулығы

   1. Пайдалы жүктеме негізінде ұңғыманы таңдау

      -- Ø4 ≤0,3кг；Ø6=0,3~0,7кг；Ø10=0,7~2кг；Ø16=2~3кг. Резерв ≥50% қауіпсіздік маржасы.

   2. Инсультты растау

     -- Стандартты инсульт: 5/10/15 мм. Қысқа соққылар тұрақты жоғары жиілікті өнімділікті қамтамасыз етеді.

   3. Конфигурацияны сәйкестендіру

     -- Позиция туралы кері байланыс: кеңейтілген орынды бақылау үшін кірістірілген магниті бар CDJP плюс бір M9B қосқышын таңдаңыз.

     -- Бекіту схемасы: ішкі жабдықты орнатуға арналған кіріктірілген бекітпе (S); бетті құрастыруға арналған панельді орнату (B).

Бір сөйлемнен тұратын түйіндеме

     SOLH CJP бір әрекетті серіппелі қайтарылатын микро істікшелі пневматикалық цилиндрі панельді және кіріктірілген орнату опциялары бар ультра қысқа ықшам корпусты ұсынады; CDJP нұсқасы магнитті ауыстырып-қосқышты анықтауды, бір бағытты қысқа инсультті шығаруға, 3C шектеулі кеңістікте қысу және орналастыру тапсырмаларына, дәлме-дәл аспап пен медициналық автоматика жабдығына арналған тамаша үнемді миниатюралық жетекті қолдайды.
