CJP2 сериялы түйреуіш цилиндр (екі әрекетті)

CJP2 сериялы қос әрекетті істік цилиндрі (ықшам микроцилиндр)

Бренд: SOLH by Richge Technology

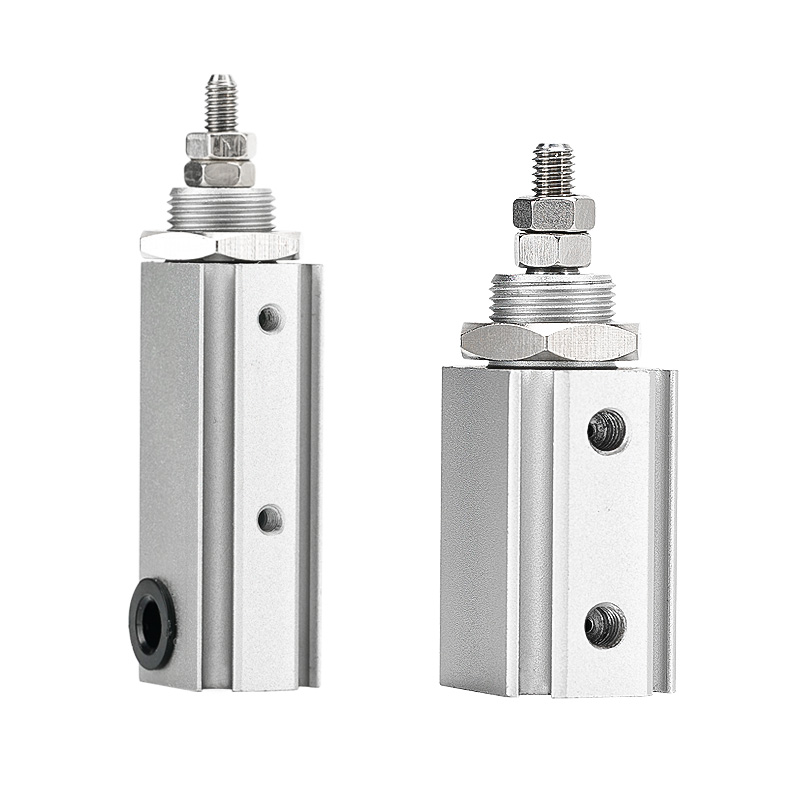

Өнімге шолу

     SOLH CJP2 сериясы - ықшам екі әрекетті істікшелі цилиндр. Негізгі артықшылықтар: ультра қысқа корпус, жеңіл құрылым, тұрақты екі бағытты тарту және сенімді жоғары жиілікті жұмыс. Шектеулі кеңістікте, орташа микро жүктемелерде және жоғары циклді автоматтандырылған станцияларда екі бағытты дәлдіктегі итермелеу қозғалысына арналған. Бұл микро қос бағытты сызықты жүргізу қолданбаларына арналған негізгі модель.

Негізгі құрылым және дизайн мүмкіндіктері

     -- Жүргізу режимі: қос әрекетті (ұзарту және кері тарту үшін ауа беру). Тесік диапазоны: Ø4 / 6 / 10 / 16 мм, микро және шағын пайдалы жүктемелерді қамтиды.

     -- Құрылымы: экструдталған алюминий корпусы (дәстүрлі жез нұсқасынан жаңартылған), салмағы 55% ~ 65% жеңіл. Соққы мен шуды азайту үшін екі шетінде резеңке жастықшалармен жабдықталған.

     -- Әмбебап орнату: 6 монтаж конфигурациясы қолжетімді: негізгі түрі, панельді бекітпе, фланецті бекіту, табандық бекіту, көп бағытты орнатуға арналған трунион бекіткіші және ілгек бекіткіші.

     -- Сенсордың үйлесімділігі: Магниттік сақинамен құрастырылған барлық техникалық сипаттамалар, қосымша кронштейндерсіз ең аз Ø4 саңылау және 5 мм инсультті қоса, екі магниттік қосқышты орнатуды қолдайды.

     -- Материал және тығыздау: Қатты анодталған алюминий + NBR тығыздағыштары, майсыз жұмыс, таза немесе сәл майлы орталарға жарамды. Механикалық қызмет ету мерзімі ≥3 миллион цикл.

Толық үлгі кодтау ережесі

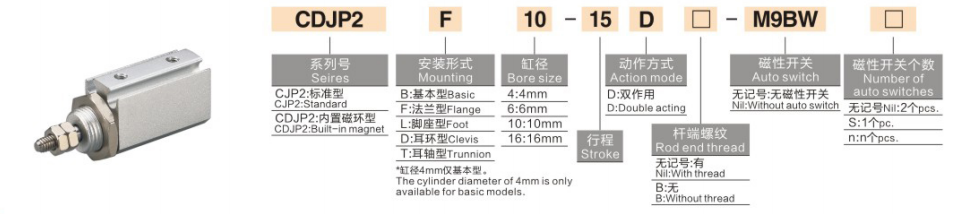

  1. Үлгі мысалы: CDJP2B10-15D-M9B

   2. Стандартты тапсырыс анықтамалық мысалдары

     -- CJP2B6-20D: ұңғыма 6, инсульт 20, қос әрекетті негізгі түрі, магниттік сақинасы жоқ

     -- CDJP2F4-10D: ұңғыма 4, инсульт 10, панельді орнату, кірістірілген магниттік сақина

     -- CDJP2B16-30D-2M9B: тесік 16, инсульт 30, негізгі түрі, екі M9B қосқышымен жабдықталған

Әмбебап негізгі техникалық сипаттамалар (@0,5МПа, қос әрекет)

Негізгі бәсекелестік артықшылықтар

   1. Ультра қысқа жеңіл дене

     -- Бұрынғы CJP үлгісімен салыстырғанда жалпы ұзындығы 6~9,5 мм қысқарды, салмағы 55% ~ 65% төмендеді, өте шектеулі орнату схемасы үшін өте қолайлы.

   2. Тұрақты қос бағытты шығыс

     -- Қайтарылатын серіппесіз қос әрекетті дизайн. Екі бағытты тарту күші 100 г ~ 5 кг пайдалы жүк үшін жарамды бір әрекетті балама цилиндрлерге қарағанда 30% ~ 50% жоғары.

   3. Жоғары жиілікті және төмен шу жұмысы

     -- Резеңке жастық + төмен үйкелісті тығыздауыш. Жұмыс жылдамдығы 50~500мм/с, 200cpm жоғары тұрақты, соққы шуы ≤60дБ.

   4. Бірнеше орнату және толық магниттік сақина стандарты

     -- 6 монтаждық пішін құралдың күрделі орналасуына бейімделеді. Барлық өлшемдерге, тіпті ең аз Ø4 саңылауға арналған магниттік сақина ыңғайлы жағдайды бақылау үшін қос магнитті қосқыштарды қолдайды.

   5. Майсыз дизайн және ұзақ қызмет ету мерзімі

     -- Таза өндірістік желілермен үйлесімді. Қатты алюминий корпусы және тозуға төзімді тығыздағыштар ≥3 миллион циклден астам тұрақты жұмысты қамтамасыз етеді.

Орнату опциялары және типтік өнеркәсіптік қолданбалар

    1. Монтаждау пішіндері

     -- Негізгі түрі (B): Тікелей тартуға арналған сыртқы жіпті осьтік бекіту

     -- Панель түрі (F): өте жұқа орналасу үшін жабдық панеліне енгізілген корпус

     -- Фланец түрі (L): тік жүктеме қолданбалары үшін өзек бүйіріндегі фланецті бекіту

     -- Аяқ түрі (T): Көлденең бүйірлік итеру үшін төменгі табан тіреуіші

   2. Типтік қолданба сценарийлері

     -- 3C Electronics: микрокомпоненттерді ұстау, чиптерді шығару, түймелердің беріктігін тексеру, миниатюралық айлабұйымдарды жүргізу

     -- Дәл жабдық: микро клапанды ауыстыру, талшықты орналастыру, құралды дәл реттеу, сырғытпаны миниатюралық іске қосу

     -- Жалпы автоматтандыру: жоғары жиілікті тиеу/түсіру, жапсырманы тазарту, дайындаманы қысқа инсультпен тасымалдау

     -- Медициналық құрылғылар: шағын аспаптық телескопиялық қозғалыс, микросұйықтықты қозғау, дәл позициялау жинақтары

Таңдауды салыстыру: CJP2 VS CJ1 VS CJP микро цилиндрлері

3-қадамды жылдам таңдау нұсқаулығы

   1. Пайдалы жүктеме негізінде ұңғыманы таңдау

     -- Ø4 ≤0,5кг；Ø6=0,5~1кг；Ø10=1~3кг；Ø16=3~5кг. Резерв ≥30% қауіпсіздік маржасы.

  2. Инсультті растау

     -- Қажетті саяхатқа сәйкес инсультті таңдаңыз; тұрақты жоғары жиілікті велосипедпен жүру үшін қысқа соққыларға басымдық беріңіз.

   3. Конфигурацияны сәйкестендіру

     -- Позицияның жабық циклін басқару: екі жақты позицияға кері байланыс үшін екі M9B магниттік қосқышты жабдықтаңыз.

     -- Орнату схемасы: Енгізілген жабдыққа арналған панель түрі (F); осьтік бұрандалы құрастыруға арналған негізгі түрі (B).

Бір сөйлемнен тұратын түйіндеме
