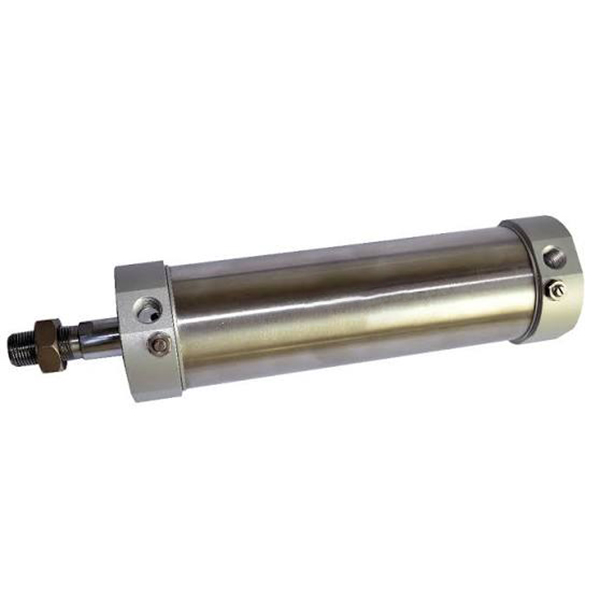

MG сериялы баспайтын болаттан жасалған шағын цилиндр | JIS стандартты коррозияға төзімді пневматикалық цилиндр

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылымдық мүмкіндіктер

     SOLH MG сериясы - JIS өнеркәсіптік стандарттарына сәйкес жасалған берік толық тот баспайтын болаттан жасалған шағын пневматикалық цилиндр. Ол үнемді MA сериялары мен жоғары деңгейлі CM2 сериялары арасында орналасқан φ20-дан φ63мм-ге дейінгі саңылау ауқымын қамтиды. Тамаша коррозияға төзімділігі, дірілге төзімділігі және ультра ұзақ қызмет ету мерзімі бар, ол тамаша шығындар өнімділігін қамтамасыз етеді. SMC CM2/CM3 сериясымен толығымен ауыстырылады, ол тамақ, фармацевтика, орау, электроника, ылғалды және әлсіз қышқыл-негізді жұмыс орталарын қоса алғанда, орташа және жоғары стандартты автоматтандыру сценарийлерінде кеңінен қолданылады.

  1.1 JIS стандарты және жоғары алмасу мүмкіндігі

     Бірыңғай орнату өлшемдері мен интерфейс стандарттары бар JIS стандартты спецификацияларына сәйкес қатаң түрде жасалған. Ол нөлдік модификациямен ауыстыруды, пакеттік жабдықты жаңартуды және стандартталған автоматтандырылған сызықтарды сәйкестендіруді қолдайтын SMC CM2 және CM3 сериялы цилиндрлермен тамаша өлшемді және құрылымдық алмасуға қол жеткізеді.

  1.2 Тот баспайтын болаттан жасалған толық коррозияға қарсы құрылым

     Жоғары беріктігі жоғары алюминий қорытпасынан жасалған соңғы қақпақтармен үйлесетін SUS304 баспайтын болаттан жасалған цилиндр түтігі мен поршеньді штангасын қабылдау. Біріктірілген материал құрылымы жоғары ылғалдылық, шаң, әлсіз қышқыл және әлсіз сілті сияқты қатал жұмыс жағдайларына тұрақты бейімделе отырып, тамаша тоттанбайтын, коррозияға қарсы және қысымға төзімді өнімділікті қамтамасыз етеді, қоршаған ортаға бейімделудегі қарапайым үнемді цилиндрлерден әлдеқайда асып түседі.

  1.3 Тойтарма прокат инкапсуляциялық фирманың құрылымы

     Соңғы қақпақ пен цилиндр түтіктерін сығуды біріктіру үшін тойтарма илемдеу инкапсуляциясының кәсіби технологиясын қабылдау. Жалпы құрылым берік және қатты дірілге және соққыға төзімділікке ие, ұзақ мерзімді жоғары жиілікті жұмыс кезінде бос қосылымды болдырмайды. Жеңілдетілген дөңгелек түзу пішін қарапайым құрылымды және ыңғайлы күнделікті техникалық қызмет көрсетуді ұсынады, операциялық және техникалық қызмет көрсету шығындарын азайтады.

  1.4 Әртараптандырылған қозғалыс және функционалдық туындылар

     • MG қос әрекетті: Екі жақты ауа қабылдағыштың кері қозғалысы, кәдімгі сызықтық автоматика үшін ең әмбебап стандартты түрі.

     • Бір әрекетті MSG (шығару): Серіппелі итергіш құрылым, қауіпсіздікті қалпына келтіру механизмдері үшін қуат үзілгеннен кейін автоматты ұзарту.

     • MTG бір әрекетті (артқа тарту): Серіппелі қайтару құрылымы, қорғаныш позициялау сценарийлері үшін қуат үзілгеннен кейін автоматты түрде тарту.

     • MGD қос таяқшасы: Дәл синхронды беріліс үшін синхронды қозғалысты және екі еселенген тиімді инсультті жүзеге асыратын қос ұшты шығыс поршеньдік штанга.

     • MGC реттелетін жастық: Қос ұшты реттелетін ауа буферімен қосарланған әрекет, жоғары жылдамдықты циклдік жұмыс үшін шу мен әсерді тиімді азайтады.

     • MGCD қос таяқшасы: Синхронды жұмыс пен жоғары жылдамдықтағы тұрақты өнімділікті біріктіретін реттелетін ауа буферімен жабдықталған қос өзек құрылымы.

  1.5  Сенімді буфер және төмен үйкелісті тығыздау жүйесі

     Негізгі буферлеу және шуды азайту үшін соқтығысуға қарсы жоғары сапалы резеңке төсеммен жабдықталған стандарт; MGC/MGCD жаңартылған үлгілері жоғары жылдамдықты және ауыр жүкті жұмыс жағдайларына тамаша бейімделетін екі жақты қолмен реттелетін ауа жастықшасын қолдайды. Кірістірілген май сақтайтын ойығы бар арнайы пішінді қос бағытты композиттік тығыздағышты қабылдай отырып, цилиндр өте төмен іске қосу қысымымен, тұрақты майсыз жұмысымен және 8 миллионнан астам циклдің қызмет ету мерзімімен ерекшеленеді.

  1.6  Толық сериясы кірістірілген магниттік индукция

     Барлық MG сериясы Airtac CS1-G және SMC M9B сериялы магниттік қосқыштармен үйлесімді кірістірілген магниттік сақинамен (стандартты ретінде S коды, алынбайтын) жеткізіледі. Ол нақты уақыт режимінде поршеньдік позицияны дәл анықтауды және электр сигналының байланысын қолдайды, автоматтандырылған циклды орналастыруды және интеллектуалды жабдықты бақылауды жүзеге асырады.

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

 1. Типтік үлгі құрылымы: MG25-100S-CM-FA

 2. Стандартты тапсырыс үлгілері

     • Стандартты қос әрекетті магниттік модель: MG32-75S-CM (32 мм тесігі, 75 мм инсульт, дөңгелек құйрық, кірістірілген магниттік сақина)

     • Екі әрекетті реттелетін жастық үлгісі: MGC40-100S-CA (40 мм саңылау, 100 мм инсульт, бұралмалы құйрық, реттелетін ауа жастығы)

     • Бір әрекетті серіппелі қайтару үлгісі: MTG20-50S-U (20 мм саңылау, 50 мм инсульт, жалпақ құйрық, бір рет әрекет ететін қалпына келтіру)

3. Негізгі техникалық параметрлер (стандартты түрі)

4. 0,5 МПа теориялық күш пен кернеудің анықтамалық диаграммасы (бір өзек)

  4.1 Екі әрекетті (MG) өнімділік деректері

  4.2 Бір әрекетті (MTG Spring Return) өнімділік деректері

5. Монтаждау пішіндері және туынды үлгілер

  5.1 Әртараптандырылған әмбебап монтаждау әдістері

     • CM дөңгелек құйрық: Стандартты түзу монтаж, әдеттегі бекітілген сызықты жұмыс үшін ең әмбебап түрі

     • CA бұралмалы құйрық: Айналмалы құйрық құрылымы, тербелмелі және айналмалы механикалық механизмдер үшін арнайы бейімделген

     • U жалпақ құйрық: Жалпақ құйрықты ықшам дизайн, өте жұқа және тар орнату кеңістігіне жарамды

     • FA/FB Алдыңғы/Артқы фланец: Алдыңғы және артқы жалпақ фланецті бекіту, ауыр жүкті орналастыру үшін тұрақты тік орнату

     • LB аяқ кронштейні: Осьтік табан негізін бекіту, ыңғайлы бүйірлік орнату және жабдықтың орналасуы

     • SDB қос құлақ кронштейні: Қос топса құрылымы, арнайы байланыстыру сценарийлері үшін икемді бұрылыс жұмысы

  5.2 Негізгі туынды сериялар

     • MG стандартты қос әрекетті: Жалпы орта стандартты автоматтандыруға арналған әмбебап магнитпен жабдықталған модель

     • MSG/MTG Бір әрекетті: Қауіпсіздікті қалпына келтіру және қорғаныс позициясын орнату үшін серіппелі итеру / серіппелі қайтару түрлері

     • MGD қос таяқшасы: Екі жақты синхронды шығыс құрылымы, екі еселенген инсульт және жұмыс тұрақтылығын жақсарту

     • MGC реттелетін жастық: Жақсартылған ауа буферінің құрылымы, жоғары жылдамдықтағы жиі циклдік жұмыс үшін қолайлы

     • MGCD қос таяқшасы: Жоғары дәлдіктегі жоғары жылдамдықты жабдық үшін қос өзек синхрондауын және реттелетін буферлеуді біріктіру

6. MG және MA және CM2 таңдауды салыстыру

7. 3-қадамды жылдам таңдау нұсқаулығы

     1. Шұңқырды таңдау: Жүктің нақты салмағына негізделген сәйкес тесік өлшемін таңдаңыз, 50%-дан астам қауіпсіздік шегін сақтаңыз. Орташа жоғары жүктеме және коррозияға төзімді жұмыс жағдайлары үшін MG серияларына басымдық беріңіз.

     2. Инсульт таңдау: Нақты жұмыс инсульт плюс 10~20мм қауіпсіздік шегі; стандартты инсульт шектеулерін орындаңыз: екі әрекетті ≤500мм, бір рет әрекетті ≤150мм.

     3. Функционалдық конфигурация: Стандартты қос әрекет үшін MG, бір рет әрекет ететін серіппелі қайтару үшін MTG, жоғары жылдамдықты реттелетін жастық талаптары үшін MGC таңдаңыз. Толық серия позицияны анықтауға арналған CS1-G және M9B магниттік қосқыштарымен үйлесімді магниттік сақиналармен алдын ала жабдықталған.

Бір сөйлемнен тұратын түйіндеме

     SOLH MG JIS стандартты тот баспайтын болаттан жасалған шағын цилиндр тағам, фармацевтика, орау және ылғалды ортаны автоматтандыру жабдықтары үшін оңтайлы орта диапазондағы пневматикалық шешім ретінде қызмет ететін әртараптандырылған қозғалыс және орнату опцияларымен жоғары коррозияға төзімділікті, ұзақ қызмет ету мерзімін және құны өнімділігін теңестіреді.
