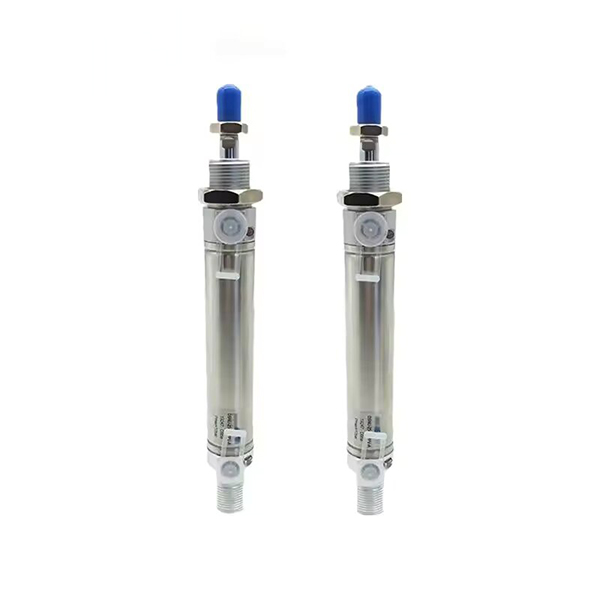

DSNU сериялы баспайтын болаттан жасалған шағын цилиндр | ISO 6432 стандартты коррозияға төзімді пневматикалық цилиндр

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылымдық мүмкіндіктер

     SOLH DSNU сериясы ISO 6432 және CETOP RP52P халықаралық стандарттарына толық сәйкес келетін, тот баспайтын болаттан жасалған жоғары өнімді шағын пневматикалық цилиндр болып табылады. Ол толық SUS304 тот баспайтын болаттан жасалған цилиндр түтігі мен поршеньді штангасы, өздігінен реттелетін пневматикалық жастықшасы, жоғары коррозияға төзімділігі және өте ұзақ қызмет мерзімі бар φ8-ден φ63 мм-ге дейінгі саңылау ауқымын қамтиды. FESTO DSNU, SMC CM2 және Airtac MG серияларымен үйлесімді, ол ылғал, әлсіз қышқыл және әлсіз сілтілі жұмыс жағдайлары бар тамақ, фармацевтика, электронды, орау, тоқыма және арнайы автоматтандырылған сценарийлерде кеңінен қолданылады.

  1.1 Жаһандық стандарт және толық өзара алмастыру мүмкіндігі

     ISO 6432 және CETOP RP52P әмбебап өнеркәсіптік стандарттарына қатаң сәйкес өндірілген, барлық монтаж өлшемдері мен интерфейс спецификациялары дүние жүзінде біртұтас. Ол стандартты автоматтандырылған жабдықты нөлдік модификациясыз ауыстыруды және сериялық жаңартуды қолдайтын негізгі халықаралық бренд шағын цилиндрлермен толық алмасуға қол жеткізеді.

  1.2 Тот баспайтын болаттан жасалған коррозияға төзімді құрылым

     Алюминий қорытпасынан жасалған соғылған қақпақтармен сәйкес келетін тот баспайтын болаттан жасалған жоғары сапалы SUS304 цилиндр түтігі мен поршеньді штангаларды қабылдау. Біріктірілген материал құрылымы жоғары ылғалдылық, шаң, әлсіз қышқыл және әлсіз сілті сияқты қатал орталарға тамаша бейімделе отырып, тот баспайтын, коррозияға қарсы және жоғары берік өнімділікті қамтамасыз етеді, төзімділігі бойынша қарапайым алюминий шағын цилиндрлерден әлдеқайда асып түседі.

  1.3 Роликті бұралған фирманың құрылымы

     Тығыз және берік жалпы құрылымы, керемет дірілге төзімділігі және тұрақты жұмысы бар соңғы қақпақты қосу үшін кәсіби роликті қысу тығыздау технологиясын қабылдау. Жеңілдетілген дөңгелек түзу пішін қарапайым құрылымды және ыңғайлы күнделікті бөлшектеу мен техникалық қызмет көрсетуді ұсынады, бұл кейінгі пайдалану шығындарын азайтады.

  1.4 Әртараптандырылған қозғалыс және қысқа типті ықшам опциялар

     • DSNU қос әрекеті: Екі жақты ауа қабылдағыштың кері қозғалысы, кәдімгі сызықтық автоматика үшін ең әмбебап стандартты түрі.

     • DSNU-…-P Бір әрекетті (шығару): Серіппелі итеру құрылымы, қауіпсіздікті қалпына келтіру сценарийлері үшін қуат үзілгеннен кейін автоматты ұзарту.

     • DSNU-…-R бір әрекетті (артқа тарту): Серіппелі қайтару құрылымы, қорғаныс позициялау механизмдері үшін қуат үзілгеннен кейін автоматты түрде тарту.

     • DSNU-…-PPV өзін-өзі реттейтін жастық: Екі жақты интеллектуалды өздігінен реттелетін пневматикалық буфер, қолмен реттеу қажет емес, толық қысым диапазонында жоғары жылдамдықты жұмыс істеуге жарамды.

     • DSNU-S қысқа түрі: Стандартты түрге қарағанда жалпы ұзындығы 35 мм қысқа және ені 40% тар, өте тар кеңістікті орнату сценарийлеріне бейімделген.

  1.5 Жақсартылған жастық және төмен үйкелісті тығыздау жүйесі

     Негізгі шу мен әсерді азайту үшін серпімді буфер төсемімен (P) жабдықталған стандарт; 0,1~1,0МПа толық қысым диапазонына бейімделетін қосымша инновациялық PPV өздігінен реттелетін ауа жастығы жоғары жылдамдықты жиі қозғалыс үшін автоматты адаптивті буферлеуімен. Екі жақты төмен үйкелісті композициялық тығыздағышпен және кіріктірілген май сақтайтын ойықпен жабдықталған цилиндр өте төмен іске қосу қысымымен, тұрақты майсыз жұмысымен және 8 миллионнан астам циклдің қызмет ету мерзімімен ерекшеленеді.

  1.6 Дәл магниттік индукция конфигурациясы

     Қосымша кірістірілген магниттік сақина (A коды) FESTO SMT және SMC M9B сериялы магниттік қосқыштармен үйлесімді, нақты уақытта поршеньдік позицияны анықтауды және PLC сигналының байланысын басқаруды жүзеге асырады, автоматтандырылған цикл позициясын және интеллектуалды бақылауды қолдайды.

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

 1. Типтік үлгі құрылымы: DSNU25-100-PPV-A-MQ

  2. Стандартты тапсырыс үлгілері

     • Екі әрекетті PPV жастықшасының магниттік үлгісі: DSNU32-75-PPV-A-MQ (32 мм саңылау, 75 мм инсульт, бүйір фланецті бекіту, магниттік жабдықталған)

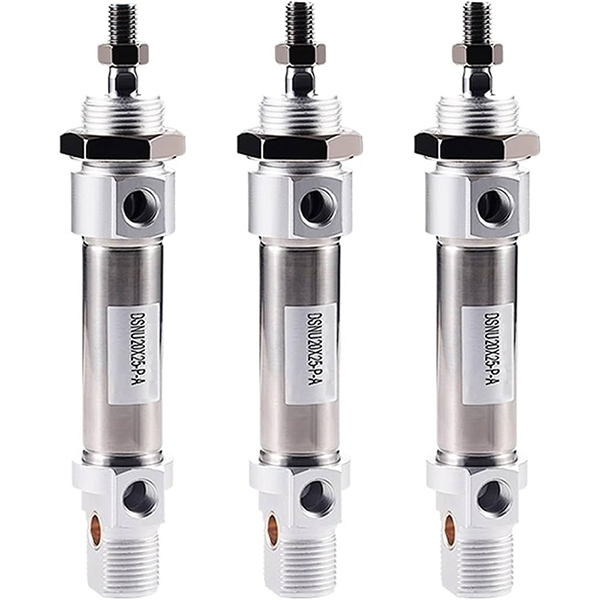

     • Қысқа типті қос әрекетті серпімді жастық үлгісі: DSNU-S20-50-P-A (20 мм саңылау, 50 мм инсульт, ультра ықшам қысқа корпус, магнитпен жабдықталған)

     • Бір әрекетті серіппелі қайтару үлгісі: DSNU16-30-R-P-A (16 мм саңылау, 30 мм инсульт, серіппелі қалпына келтіру, магнитпен жабдықталған)

3. Негізгі техникалық параметрлер (стандартты түрі)

4. 0,5 МПа теориялық күш пен кернеудің анықтамалық диаграммасы (бір өзек)

  4.1 Қос әрекетті (DSNU) өнімділік деректері

  4.2 Бір әрекетті (DSNU-R көктемгі қайтару) өнімділік деректері

5. Монтаждау пішіндері және туынды үлгілер

  5.1 Әртараптандырылған әмбебап монтаждау әдістері

     • MQ бүйірлік порт фланеці: Бүйірлік ауа кірісі бар стандартты фланецті бекітілген бекіту, автоматтандырудың әдеттегі схемасы үшін ең әмбебап түрі

     • MA осьтік порт фланеці: Шектеулі осьтік орнату кеңістігіне арнайы бейімделген осьтік ауа кірісінің дизайны

     • MH тікелей орнату: Соңындағы қақпақтың тікелей бекітетін құрылымы, тар кеңістікте орнатуға арналған ультра жұқа корпус

     • KP қысқыш қондырғысы: Инсульт позициясын ерікті түрде бекіту және ығысуға қарсы позициялау үшін кірістірілген құлыптау функциясы

     • FA/FB Алдыңғы/Артқы фланец: Алдыңғы және артқы жалпақ фланецті бекіту, ISO стандартты орнату керек-жарақтарымен толық үйлесімді

  5.2 Негізгі туынды сериялар

     • DSNU стандарты: Жалпы автоматтандыруға арналған серпімді немесе ауа буфері бар әмбебап қос әрекетті түрі

     • DSNU-S қысқа түрі: Шағын қысқартылған корпус, өте тар кеңістікте орнату сценарийлеріне арналған

     • DSNU-…-P/R Бір әрекетті: Қауіпсіздікті қалпына келтіру жұмыс жағдайлары үшін серіппелі итергіш / серіппелі қайтарылатын бір әрекетті модельдер

     • DSNU-…-PPV өзін-өзі реттейтін жастық: Жоғары жылдамдықтағы жиі циклдік жұмыс үшін қолайлы интеллектуалды адаптивті буферлеу

6. DSNU және CM2 және MG таңдауды салыстыру

7. 3-қадамды жылдам таңдау нұсқаулығы

     1. Шұңқырды таңдау: Жүктің нақты салмағына сәйкес тиісті саңылау өлшемін таңдаңыз, 50%-дан астам қауіпсіздік шегін сақтаңыз. Жоғары жылдамдықты жұмыс, коррозияға төзімділік және халықаралық стандартқа сәйкес талаптар үшін DSNU серияларына басымдық беріңіз.

     2. Инсульт таңдау: Нақты жұмыс инсульт плюс 10~20мм қауіпсіздік шегі; стандартты инсульт шектеулерін орындаңыз: екі әрекетті ≤500мм, бір рет әрекетті ≤150мм.

     3. Функционалдық конфигурация: Жоғары жылдамдықты жұмыс (>500мм/с) үшін PPV өздігінен реттелетін ауа жастықшасын таңдаңыз; тар орнату кеңістігі үшін DSNU-S қысқа түрін таңдаңыз; сәйкес A магнитті сақина + позицияны автоматты түрде анықтауға арналған SMT/M9B қосқыштары.

Бір сөйлемнен тұратын түйіндеме

     SOLH DSNU ISO 6432 тот баспайтын болаттан жасалған шағын цилиндр толық коррозияға төзімді тот баспайтын болаттан жасалған құрылымды, өзін-өзі реттейтін интеллектуалды буферлеуді, майсыз ұзақ қызмет ету мерзімін және әртараптандырылған орнату опцияларын ұсынады, тамақ өнімдері, фармацевтика, электронды және автоматтандыру жабдықтары үшін жоғары стандартты әмбебап шағын цилиндрлік шешім ретінде қызмет етеді.
