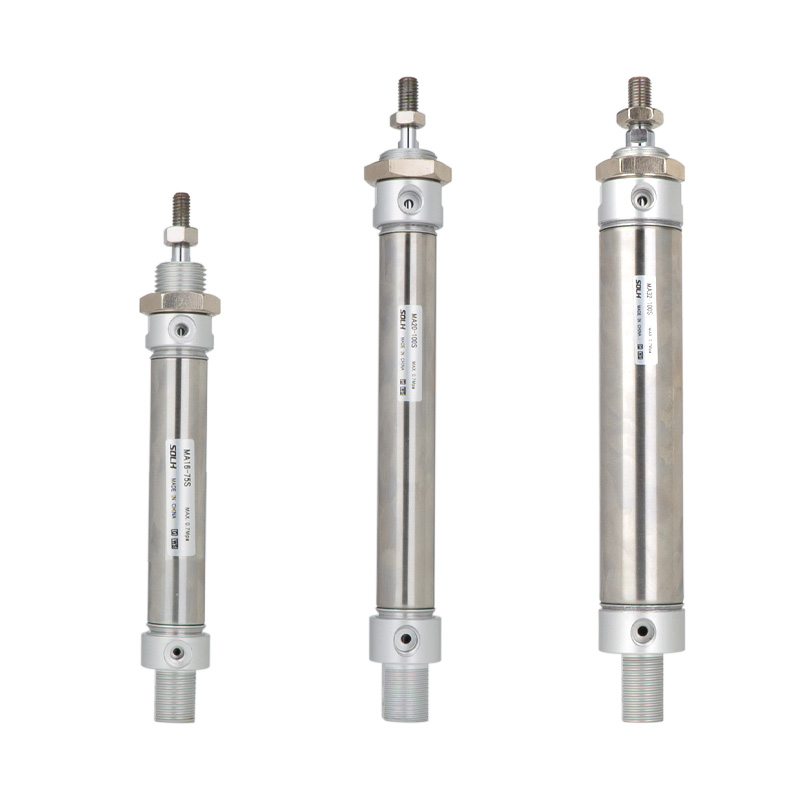

MA сериялы тот баспайтын болаттан жасалған шағын цилиндр (экономикалық жалпы түрі)

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MA сериялы үнемді баспайтын болаттан жасалған шағын цилиндр, саңылау өлшемі φ16/20/25/32/40/50/63мм. SMC CM2/CM3 сериясымен алмастыруға болады. Жоғары баға өнімділігі, жетілген құрылым, әмбебап монтаж өлшемдері және коррозияға төзімділік. Жеңіл өнеркәсіпте, электроникада, қаптамада, тамақ өнімдерінде және жеңіл және орташа жүктемелерге, бюджетке сезімтал, таза немесе ылғалды жұмыс жағдайларына арналған шағын автоматтандыру жабдықтарында кеңінен қолданылады.

Негізгі құрылым және дизайн мүмкіндіктері

   1. Стандарт: Кәсіпорынның ішкі стандарты, SMC CM2/CM3-пен өте ауыстырылады.

   2. Материал: 304 тот баспайтын болаттан жасалған бөшке және поршеньдік штанга, алюминий қорытпасынан жасалған шеткі қақпақтар, ылғалды, әлсіз қышқылға, әлсіз сілтіге және қоршаған ортаға тот баспайтын.

   3. Құрылымы: ораммен бүгілген соңы қақпақ пен бөшке қосылымы, тұрақты құрылым және бәсекеге қабілетті құны, оңай техникалық қызмет көрсету үшін түзу цилиндрлік пішін.

   4. Операция нұсқалары

     -- MA Double Acting: Екі жағынан ауа беру, ең көп таралған стандартты үлгі

     -- MSA бір әрекетті серіппелі ұзарту: ауа өшірілгенде автоматты түрде ұзарады

     -- MTA бір әрекетті серіппелі қайтару: ауа өшірілгенде автоматты түрде тартылады

     -- MAD қос таяқшасы: екі жағына созылған өзек, синхронды қозғалыс, екі еселенген тиімді инсульт

     -- MAJ реттелетін инсульт: дәл позициялау үшін жұқа инсультті реттеумен қосарланған әрекет

   5. Жастық: соқтығысуға қарсы стандартты резеңке төсем; Жоғары жылдамдықты қозғалыс кезінде соққы мен шуды азайту үшін MAC қосымша реттелетін ауа жастығы.

   6. Тығыздау: Май сақтайтын ойығы бар арнайы қос жақты тығыздағыш, іске қосу қысымы төмен, майсыз жұмыс, қызмет ету мерзімі ≥5 миллион цикл.

   7. Позицияны анықтау: барлық үлгілерде поршеньдік позицияның кері байланысы үшін AirTAC CS1-G немесе SMC M9B магниттік қосқыштарымен үйлесімді кірістірілген магниттік сақина (S жұрнағы).

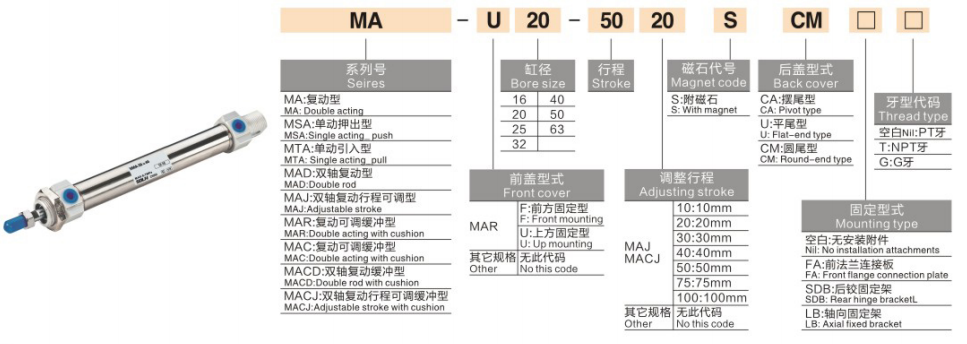

Толық үлгі кодтау ережесі

   1. Үлгі мысалы:MA25-100S-CM-FA

Стандартты тапсырыс анықтамасының мысалдары

     -- MA32-75S-CM: Бор32, инсульт75, қос әрекетті, цилиндрлік құйрық, кірістірілген магнит

     -- MTA20-50S-U: Bore20, инсульт50, бір әрекетті серіппелі қайтару, жалпақ құйрық

     -- MAJ40-100S-CA: Bore40, штрих100, реттелетін инсульт, ілмек құйрығы

Әмбебап техникалық сипаттамалар

Теориялық тарту және тарту күші @0,5МПа (бір өзек, бірлік:N)

   1. Екі жақты әрекетті магистратура

   2. Бір әрекетті MTA (көктемгі қайтару @0,5 МПа)

Монтаждау пішіндері және туынды үлгілер

   1. Артқы құйрық және орнату опциялары

     -- CM Цилиндрлік құйрық: Стандартты түзу орнату (Ең танымал)

     -- CA Clevis құйрығы: бұрылу механизмі үшін артқы топса

     -- U Тегіс құйрық: шектеулі осьтік кеңістікке арналған жазықтықты орнату

     -- FA/FB Фланец: Алдыңғы/артқы фланец пластинасын бекіту

     -- LB Аяқ орнату: бүйірлік осьтік кронштейнді орнату

     -- SDB Қос ілмек: айналмалы қозғалысқа арналған топсалы қосылым

   2. Негізгі туынды нұсқалар

     -- MA: Кірістірілген магниті бар стандартты қос әрекет

     -- MSA/MTA: Бір әрекетті серіппе ұзарту/көктемгі қайтару

     -- MAD: қос шыбықтың қос әрекеті

     -- MAJ: қос әрекетті реттелетін инсульт

     -- MAC: реттелетін ауа жастығы бар қос әрекет

3-қадамды жылдам таңдау нұсқаулығы

   1. Тесік таңдау: Қажетті күш пен көлденең жүктемені есептеңіз, резерв ≥50% қауіпсіздік маржасы; жеңіл және орташа жүктеме және шығынды қажет ететін жобалар үшін MA таңдауды таңдаңыз.

   2. Инсультті растау: қосымша 10~20мм жол жүру шегін қосыңыз; Максималды инсульт: екі әрекетті ≤500мм, бір әрекетті ≤100мм.

   3. Конфигурацияны сәйкестендіру

     -- Жұмыс: Екі әрекетті → MA; бір әрекетті серіппелі қайтару → MTA; дәл инсульт баптау → MAJ

     -- Жастық: жүгіру жылдамдығы＞500мм/с кезінде MAC реттелетін ауа жастықшасын таңдаңыз

     -- Позиция туралы кері байланыс: Кірістірілген магнитпен жабдықталған барлық модельдер CS1-G / M9B магниттік қосқыштарына сәйкес келеді

Бір сөйлемнен тұратын түйіндеме

     SOLH MA үнемді тот баспайтын болаттан жасалған шағын цилиндрді SMC CM2/CM3 сериясымен алмастыруға болады, көптеген нұсқалар мен орнатудың көптеген нұсқаларын қамтамасыз етеді, жеңіл және орташа жүктемені автоматтандыруға, орауышқа, тағамдық және электронды өндіріс желілеріне арналған үнемді желілік жетек.
