CDJ2 сериялы баспайтын болаттан жасалған шағын цилиндр (қос/бір әрекетті)

Бренд: SOLH by Richge Technology

Өнімге шолу

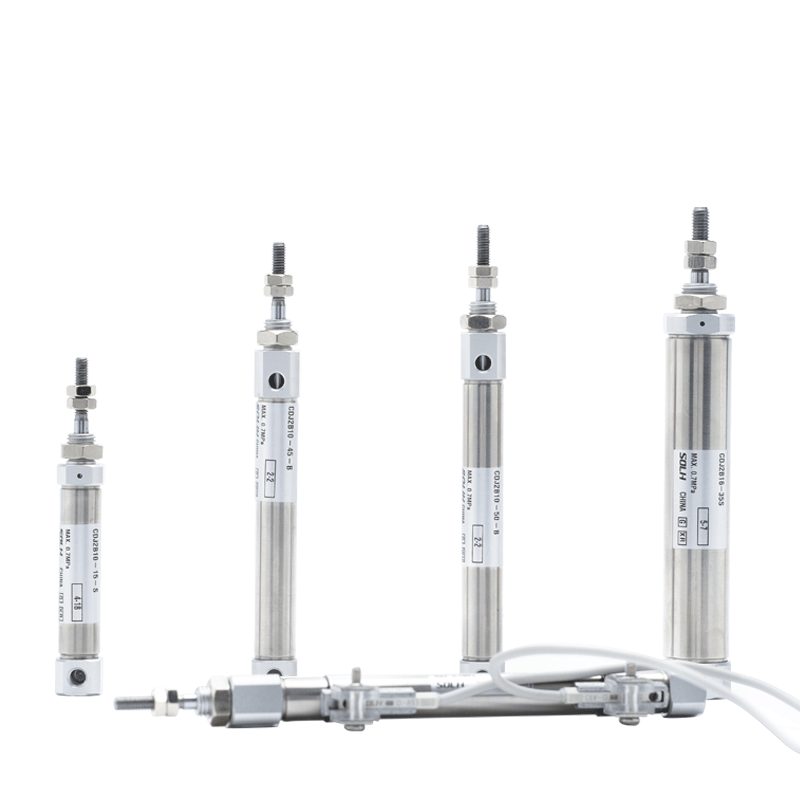

     SOLH CDJ2 сериясы магнитті сақинамен жабдықталған қалам тәрізді баспайтын болаттан жасалған шағын цилиндр, SMC CJ2 сериясымен толығымен ауыстырылады. Саңылаулардың өлшемдері: φ6 / 10 / 16мм. Көрнекті ерекшеліктері: ультра ықшам контуры, жеңіл конструкциясы, коррозияға төзімділігі және тұрақты жоғары жылдамдықтағы жоғары жиіліктегі жұмыс. Электроника, медициналық, тамақ өңдеу және дәл автоматтандыру шектелген ғарыш станцияларында кеңінен қолданылады; негізгі миниатюралық сызықты жетек.

Негізгі құрылым және дизайн мүмкіндіктері

   1. Стандартты сипаттамасы: SMC шағын цилиндр өлшемдік стандартына (ISO стандарты емес), өнеркәсіптегі әмбебап орнату өлшемдеріне сәйкес келеді.

   2. Материал: 304 баспайтын болаттан жасалған бөшке және поршеньді штанга, тот баспайтын және коррозияға төзімді, ылғалды, әлсіз қышқыл, әлсіз сілті және таза өндіріс орталарына жарамды.

   3. Құрылымы: Тікелей дөңгелек бөшке, ​​бүктелген ұш қақпақтар, байлаусыз дизайн, өте шағын көлем. CDJ2-16×100 тек шамамен. 120 г.

   4. Операция нұсқалары

      -- CDJ2B қос әрекетті: екі жағынан ауа беру, әмбебап стандартты үлгі

      -- CDJ2E Бір әрекетті: көктемгі қайтару; CDJ2ET: серіппелі ұзарту

     -- CDJ2KB Айналмайтын: бұралуға қарсы және дәл орналастыру үшін алтыбұрышты поршеньді штанга

   5. Жастық: Стандартты резеңке жастық; соққы мен шуды азайту үшін жоғары жылдамдықты қолданбалар үшін қосымша ауа жастығы (Z жұрнағы).

   6. Тығыздау: май қабатының ойығы бар төмен үйкелісті тығыздағыш. Төмен іске қосу қысымы (0,06МПа), майсыз жұмыс, қызмет ету мерзімі ≥5 миллион цикл.

   7. Позицияны анықтау: поршень позициясын бақылау үшін M9B / A93 / Z73 сериялы магниттік қосқыштармен үйлесімді кірістірілген магниттік сақина.

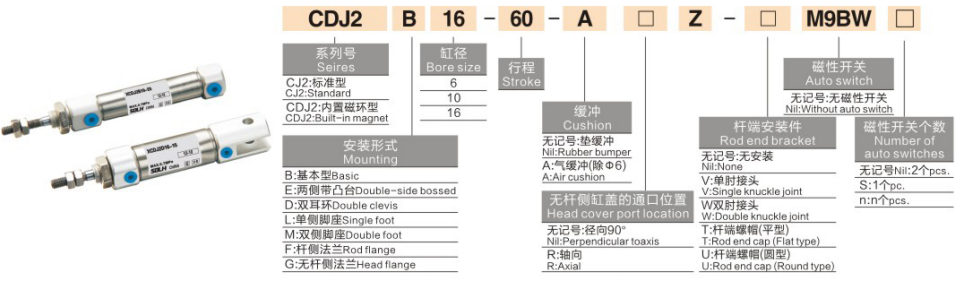

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: CDJ2B16-50Z-B

   2. Стандартты тапсырыс анықтамалық мысалдары

     -- CDJ2B10-30-B: Bore10, инсульт30, қос әрекетті, резеңке жастық, магнитпен жабдықталған

     -- CDJ2E6-15-B: тесігі6, инсульт15, бір әрекетті серіппелі қайтару

     -- CDJ2KB16-50-B: Bore16, инсульт50, айналмайтын алтыбұрышты поршеньдік штанга

Әмбебап негізгі техникалық сипаттамалар

Теориялық тарту және тарту күші @0,5МПа (бір өзек, бірлік:N)

   1. Екі әрекетті CDJ2B

   2. Бір әрекетті CDJ2E (көктемгі қайтару @0,5 МПа)

Монтаждау пішіндері және туынды үлгілер

   1. Монтаждау керек-жарақтары

     -- B Негізгі түрі: Тікелей орнату соңғы қақпақшалар арқылы (ең көп қолданылатын)

     -- F Фланец: өзек жағы/бас жағы фланецті бекіту

     -- L Аяқ кронштейні: жалғыз аяқты бекіту

     -- D Қос ілмек: Артқы қос ілмек (φ10/16)

     -- E Boss монтажы: шеткі қақпақтардағы көп бағдарлы монтаждау қалталары

   2. Негізгі туынды қатар

     -- CDJ2B: Стандартты қос әрекет

     -- CDJ2E: Бір әрекетті, серіппелі тарту (ауа кесілгеннен кейін автоматты түрде тарту)

     -- CDJ2ET: бір әрекетті, серіппелі ұзарту (ауа кесілгеннен кейін автоматты ұзарту)

     -- CDJ2KB: Айналмайтын алтыбұрышты поршеньдік штанга

     -- CDJ2RB: Бекіткіштерсіз тікелей орнатылатын жұқа нұсқасы

3-қадамды жылдам таңдау нұсқаулығы

   1. Саңылауды таңдау: Қажетті тарту/жүктемені есептеңіз, резерв ≥50% қауіпсіздік маржа; жоғары циклдік жылдамдық үшін кішірек тесікті таңдаңыз.

   2. Инсультті растау: тиімді саяхатта қосымша 10~20мм маржаны қосыңыз; Максималды инсульт: екі әрекетті 200 мм, бір әрекетті 100 мм.

   3. Конфигурацияны сәйкестендіру

     -- Әрекет түрі: Екі жақты әрекет → B; бір әрекетті серіппе → E; бұралуға қарсы позициялау → KB

     -- Жастық: жоғары жылдамдықты жұмыс Z ауа жастықшасын таңдаңыз

     -- Позиция туралы кері байланыс: магнитпен жабдықталған үлгіні таңдаңыз, M9B/A93 магниттік қосқыштарын сәйкестендіріңіз

Бір сөйлемнен тұратын түйіндеме

     SOLH CDJ2 тот баспайтын болаттан жасалған қалам тәрізді шағын цилиндрді SMC CJ2-мен алмастыруға болады, қос әрекетті, бір әрекетті және айналмайтын алтыбұрышты өзек нұсқаларында, резеңке/ауа жастықшасы қосымша, коррозияға төзімді майсыз дизайн, автоматикаға, медициналық жабдыққа және тамақ өнімдеріне арналған мінсіз ықшам жоғары жиілікті миниатюралық сызықты жетек.
