Ауа цилиндрі

SOLH SDA шаршы ультра жұқа ықшам цилиндр - үнемді ықшам пневматикалық жетек. Оның корпусының ұзындығы стандартты штанга цилиндрлерінің тек 1/2 ~ 1/3 бөлігін құрайды және орынды үнемдеу үшін ендірілген орнатуды қолдайды. Орнату өлшемдері Airtac ACQ және SMC CQ2 серияларымен ауыстырылады. Ол жан-жақты нұсқаларды ұсынады: қос әрекетті, SSA/STA бір серіппелі қайтару, SDAD қос өзек, SDAJ реттелетін инсульт және SDAS магнитімен жабдықталған модельдер. Екі шетіндегі кіріктірілген резеңке бамперлер соққыны сіңіреді және шуды азайтады. Маймен сақталған төмен үйкелісті тығыздағыш ұзақ уақыт майсыз жұмыс істеуге мүмкіндік береді. Саңылаудың өлшемдері φ12~100мм, қысқа итеру, қысу және орналастыру үшін жарамды, 3C автоматикасында, орау машиналары мен арматураларында кеңістікте шектеулі жабдық үшін үнемді шешім ретінде кеңінен қолданылады.

SOLH RQ жұқа цилиндрі SMC RQ/RDQ сериясымен ауыстырылады. Ол CQ2 резеңке буферінің энергияны 3 есе сіңіру қабілеті және 50% төмен жұмыс шуы бар инновациялық сақинасыз кіріктірілген ауа жастығы құрылымын қабылдайды. Өте жұқа төртбұрышты бөшке әдеттегі ауа жастықшасы жұқа цилиндрлерге қарағанда 20% қысқа және орнату өлшемдері тікелей жаңартуды ауыстыру үшін CQ2 және CQS сәйкес келеді. Нұсқалар магнитті емес RQ, магнитпен жабдықталған RDQ және тік жүктеменің түсуіне қарсы құлыпталатын RLQ қамтиды. 50 ~ 500 мм/с жылдамдықпен үздіксіз жоғары жылдамдықты кері қозғалыс үшін қолайлы. Саңылаудың өлшемдері φ20~100мм және майсыз жұмысты қолдайды. Төмен әсерді және төмен шуды қажет ететін жоғары циклді автоматтандыруда тиеу/түсіру, дәлдікпен қысу және позициялауда кеңінен қолданылады.

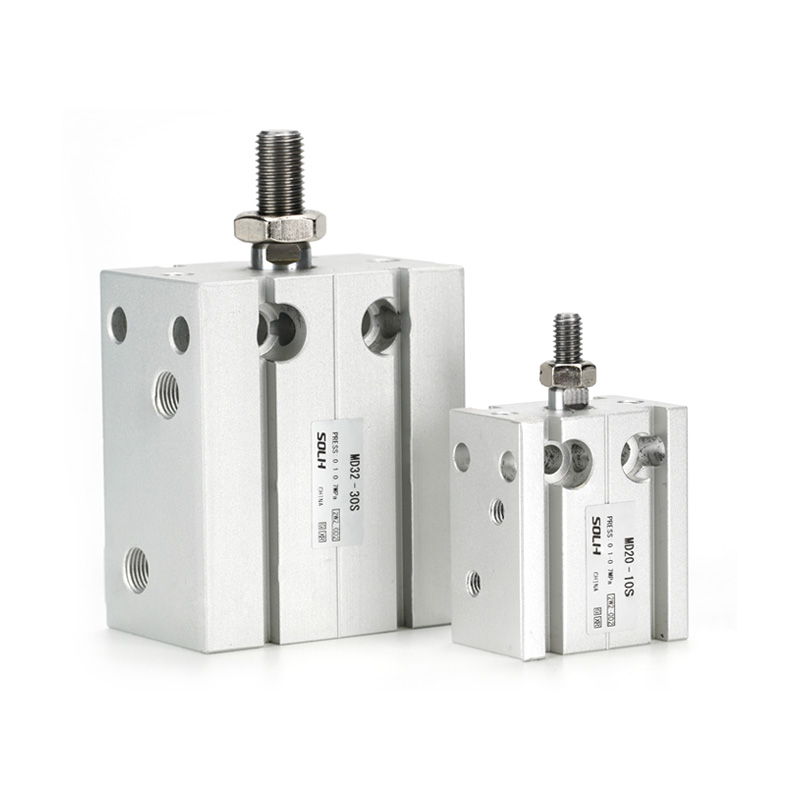

SOLH MD көп позициялы бос орнатылатын ықшам цилиндр кез келген бұрышта кронштейнсіз орнатуға арналған блок корпусының алты жағында бұрап тұратын бекіту саңылауларымен жабдықталған, тар, жоғары тығыздықтағы жабдық орналасуына сәйкес келетін стандартты дөңгелек цилиндрлерге қарағанда 30% ~ 50% жұқа. Бес қосалқы үлгілер барлық жұмыс режимдерін қамтиды: стандартты бір өзекшелі қос әрекетті МД, бір өзекше бір әрекетті MSD (серіппелі ұзарту) / MTD (серіппелі тарту), бұралуға қарсы қос өзек MDD және инсультпен реттелетін қос өзек MDJ. Саңылаулардың өлшемдері 6-дан 32 мм-ге дейін, стандартты соққылармен 5~60 мм. Әрбір құрылғы кірістірілген алдыңғы резеңке буфермен және магниттік сенсорларға арналған қос бүйірлік слоттармен келеді; суффикс-S CMSH/DMSH қамыс қосқыштарымен үйлесімді біріктірілген тұрақты магнитті білдіреді. Поршеньдік штанга майсыз біркелкі жұмыс істеу үшін біріктірілген өзін-өзі майлайтын втулканы қабылдайды. Қос шыбықты нұсқалар офсеттік жүктемелерден бүйірлік ауытқуды болдырмайды, ал MDJ икемді инсультті дәл келтіру үшін артқы реттеу бұрандасын ұсынады. 3С, жартылай өткізгішті және жалпы шағын автоматика машиналарындағы шағын айлабұйымдарды жеңіл қысуға, шығаруға, қысуға және дәл орналастыруға кеңінен қолданылады.

SOLH CQM жоғары қаттылығы бар жіңішке цилиндрді SMC CQM/CDQM ауыстырады. Біріктірілген параллельді қос бағыттағыш шыбықтары бар CQ2 ​​жұқа цилиндр құрылымына салынған, ол CQ2 сияқты бірдей дене ұзындығын сақтайды және сыртқы бағыттағыштардың қажеттілігін болдырмайды. Оның бүйірлік жүктеме кедергісі стандартты CQ2 цилиндрлерінен 2~4 есе жоғары, поршеньдік штанганың айналу рұқсаты ≤±0,2°. Нұсқаларға магнитті емес CQM, магнитпен жабдықталған CDQM және ұзақ қызмет ету мерзімі CQM-XB24 үлгісі жатады. Екі шетінде резеңке бамперлер орнатылған және майсыз жұмысты қолдайды. Саңылаудың өлшемдері φ12~100мм, монтаждау өлшемдері CQ2/CQS сәйкес. Электронды құрастыруды автоматтандыруда ығыстырылған жүктемемен қысқа соққылық дәлдікпен итеру және бекітуді қысу үшін өте қолайлы.

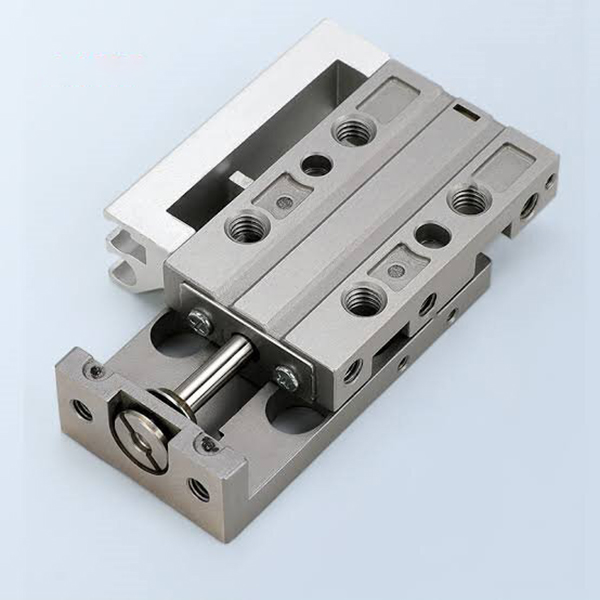

SOLH MXJ ультра ықшам жоғары дәлдіктегі пневматикалық сырғымалы үстелді SMC MXJ сериясымен алмастыруға болады. Біріктірілген тот баспайтын болаттан жасалған шарикті сызықты бағыттауышпен жабдықталған ол 0,005 мм параллельдік дәлдікке және ±0,01 мм қайталау дәлдігіне қол жеткізеді. Өте жұқа жеңіл корпус MXQ сырғымалы үстелдерінен 30% ~ 50% кіші, үстіңгі, астыңғы және бүйірлік үш жақты орнатуды қолдайды. Саңылаудың өлшемдері φ4,5~16мм, қос ұшты резеңке буферлермен және 0~5мм реттелетін инсультке арналған қосымша металл шектегіштермен жабдықталған. Симметриялық дизайн құбырлар мен сенсорларды солдан оңға ауыстыруға мүмкіндік береді, майсыз таза орталар үшін қолайлы. 3C микро өңдеу, оптикалық тексеру, миниатюралық жинақтау және ықшам медициналық автоматика жабдығында микрон деңгейіндегі сызықтық қозғалыс үшін кеңінен қабылданған тұрақты жоғары жиілікті қысқа инсульт қозғалысына қабілетті.

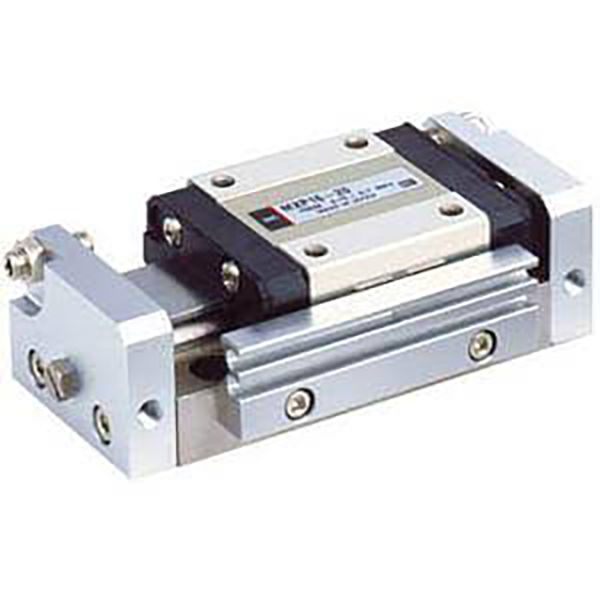

SOLH MXP ультра жоғары дәлдіктегі пневматикалық сырғымалы үстелді SMC MXP сериясымен алмастыруға болады. Ол кіріктірілген мартенситті тот баспайтын болаттан жасалған корпусты және 0,004 мм жүріс параллелизміне, ± 0,03°-қа дейін айналу қателігіне және ±0,01 мм қайталанатын орналасу дәлдігіне қол жеткізетін кіріктірілген шарикті сызықты бағыттағышты қабылдайды. Өте тар ықшам корпус MXJ үлгілеріне қарағанда 10% ~ 20% жұқа, үш жақты орнатуды және ауыспалы осьтік/бүйірлік құбырларды қолдайды. Тесік өлшемдері φ6~16мм стандартты резеңке буферлермен, қосымша металл шектегіштермен және φ8 және одан жоғары үшін қол жетімді гидравликалық буфермен жабдықталған. Ол майсыз таза ортаны және тұрақты жоғары жиілікті өзара әрекеттесуді қолдайды. Оптикалық тексеру, чипті байланыстыру, микро құрамдас бөліктерді жинау және жоғары сапалы медициналық жабдықтар сияқты қатаң қозғалыс дәлдігін талап ететін шектеулі кеңістіктегі автоматтандыру станциялары үшін өте қолайлы.

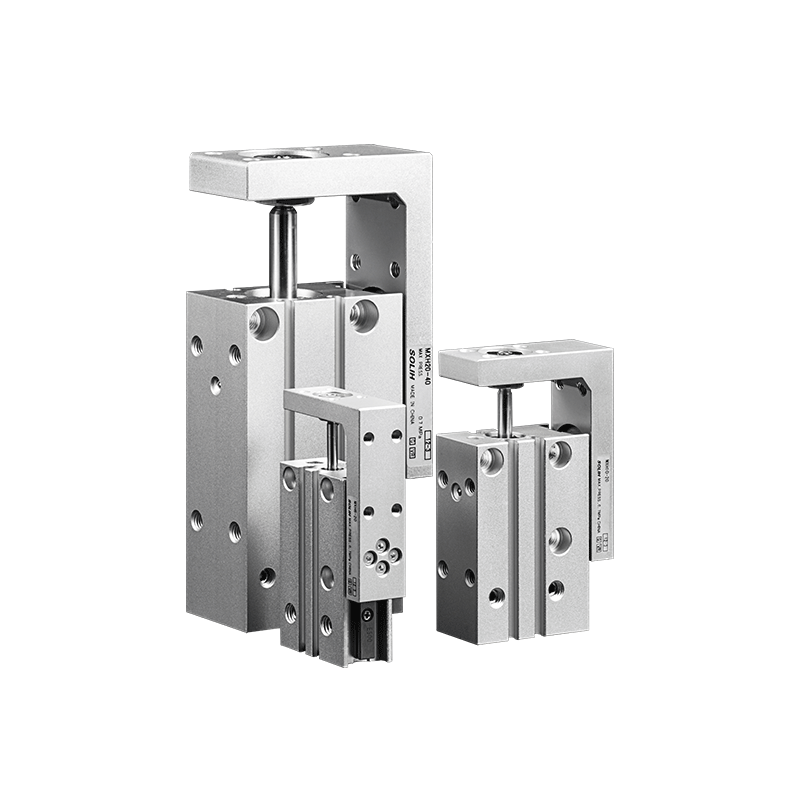

SOLH MXH тар ықшам пневматикалық сырғымалы үстелді SMC MXH сериясымен алмастыруға болады. Қос поршеньді басқаратын және айналмалы шарикті бағыттаушы рельспен жабдықталған, ол тығыз бүйірлік орналасу үшін қолайлы ультра тар корпусты қабылдайды. Ол дәстүрлі MXU слайдтарынан шамамен 6 есеге жуық рұқсат етілген айналу моменті, қайталанатын позициялау дәлдігі ±0,02 мм және 60 мм-ге дейінгі максималды стандартты инсультпен тамаша ығысуға және бұралуға қарсы сыйымдылықты ұсынады. 4 бағытты монтаждауды және 3 жақты құбырларды қолдайтын ол әртүрлі магниттік қосқыштармен, екі жақты резеңке буферлермен үйлесімді кірістірілген магнитпен келеді және үздіксіз майсыз жұмыс істеуге мүмкіндік береді. Тесік өлшемдері φ6~20мм, кеңістігі шектеулі автоматика жабдығында консольдық немесе бір жақты жүктеме кезінде 3С компоненттері мен шағын пластик бөлшектерін орташа дәлдіктегі ұзақ инсультпен жоғары жиілікті тасымалдау үшін кеңінен қолданылады.

SOLH MXS жоғары қаттылығы бар біріктірілген пневматикалық сырғанақ үстелі SMC MXS сериясымен толығымен ауыстырылады. Ол нөлдік саңылаусыз қозғалыс үшін қос поршеньді жетекті және алдын ала жүктелген көлденең роликті бағыттаушы рельстерді қабылдайды, бір цилиндрлі сырғытпаларға қарағанда екі есе артық итеру күшін бірдей саңылаумен және ±0,01 мм-ге дейін қайталанатын орналастыру дәлдігімен қамтамасыз етеді. Өте жұқа біріктірілген құрылым бөлінген цилиндрмен және сыртқы бағыттаушы жинақтармен салыстырғанда орнату орнын 30% ~ 50% үнемдейді. Орналастыру түйреуіш саңылаулары бар (төменгі, бүйірлік және осьтік) үш жақты орнатуға қолдау көрсетіледі. Саңылаудың өлшемдері φ6~25мм, стандартты соққылары 10~150мм, қосымша 0~5мм инсульт реттегіштері. Кірістірілген магнит магнитті қосқыштарға сәйкес келеді және майсыз жұмыс істеуге мүмкіндік береді. Жартылай өткізгіштерде, 3С дәлдіктегі жинақта және оптикалық компоненттерді туралау станцияларында жоғары қаттылық, жоғары дәлдіктегі сызықтық тасымалдау үшін кеңінен қолданылады.

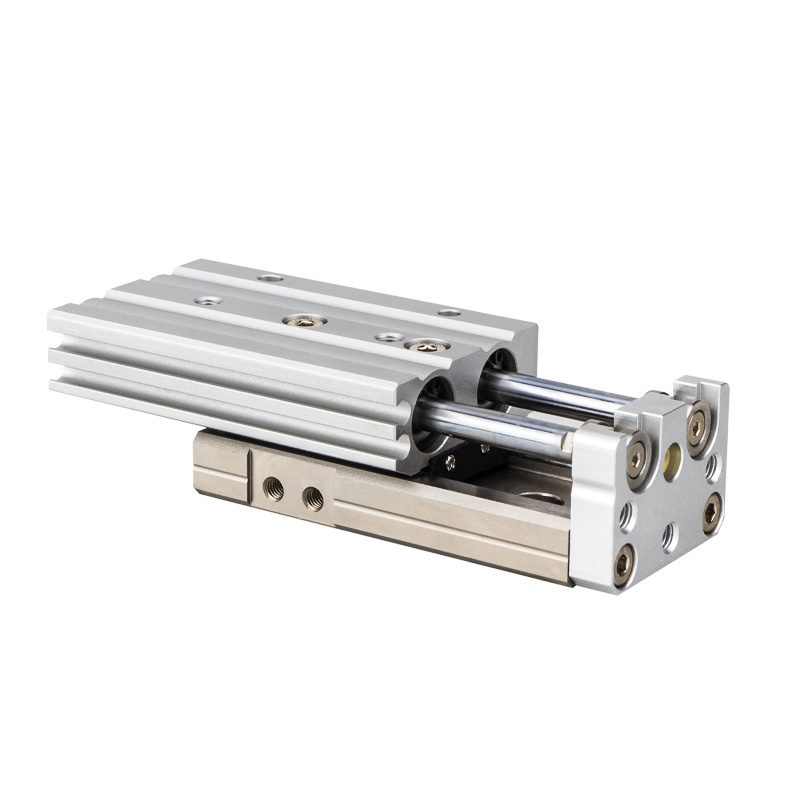

SOLH MXQ үнемді пневматикалық сырғымалы үстелді SMC MXQ сериясымен алмастыруға болады. Ол екі поршеньді жетекті және алдын ала жүктелмеген айналмалы шарикті бағыттаушы рельсті қабылдайды, ±0,02 мм қайталанатын орналасу дәлдігіне қол жеткізе отырып, биіктігі MXS-ке қарағанда төменірек және салмағы аз ультра жұқа жеңіл біріктірілген блок ретінде жасалған. Орналастыру түйреуіштері бар (төменгі, бүйірлік және осьтік) үш жақты бекіту мүмкіндігі бар. Саңылаудың өлшемдері φ6~25мм, стандартты соққылар 10~150мм, қосымша 0~5мм инсульт реттегіштері. Кірістірілген магнит магнитті қосқыштарға сәйкес келеді және майсыз жұмысты қолдайды. Үнемді негізгі желілік жетек ретінде ол бюджетті қажет ететін жобаларға сәйкес келеді және шағын электронды және пластикалық бөлшектерді және стандартты дәлдіктегі автоматтандырылған құрастыру желілерін жеңіл жүктемелі жоғары жиілікті тасымалдау үшін кеңінен қолданылады.
