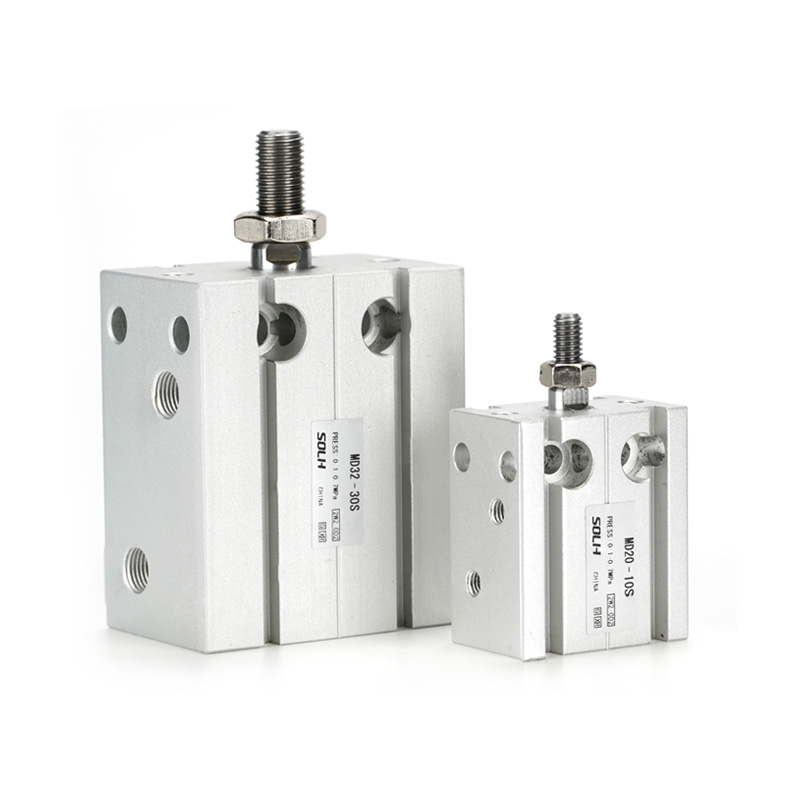

MD сериялы көп қондырғышсыз орнатуға арналған шағын цилиндр

Бренд:Richge Technology ұсынған SOLH

Өнім серияларына шолу

     SOLH MD сериясы - толық шеңберлі бекіту саңылаулары, ультра жұқа блок пішіні және ерікті бұрышты орнату мүмкіндігі бар стандартты көп позициялы бос монтаждалатын миниатюралық цилиндр. Жабдықтың тар шектеулі кеңістігі, жоғары тығыздықтағы орналасу және жеңіл жүкті үзік-үзік шығару және орналастыру жұмыс станцияларына арналған.

     5 толық қосалқы үлгілер бір/қос шыбықты, бір/қос әрекетті, бекітілген/реттелетін инсульт талаптарын қамтиды:

     -- MD: қос әрекетті бір өзек (стандартты әмбебап түрі)

     -- MSD: Бір әрекетті өзекше (серіппе ұзартылады)

     -- MTD: Бір әрекетті өзекше (серіппе ішке тартылады)

     -- MDD: қос шыбықтың қос әрекеті (айналуға қарсы)

     -- MDJ: Артқы реттелетін инсультпен қосарлы әрекетті қос өзек

Әмбебап негізгі техникалық сипаттамалар кестесі

Құрылымдық дизайн және негізгі өнімділік артықшылықтары

  1. Толық 6 бағытты көп позициялы орнату

     -- Цилиндр корпусының алдыңғы, артқы, сол, оң, үстіңгі және астыңғы бөліктеріне бөлінген біркелкі тесілген тесіктер; кез келген жазықтықта және кез келген бұрышта бекітуге болады. Бірнеше цилиндрлердің қатарлас параллель орналасуы шкаф кеңістігін барынша пайдалануды қамтамасыз етеді.

  2. Ультра жұқа блокты жеңіл дене

     -- Қабырғасының қалыңдығы стандартты дөңгелек корпус цилиндрлеріне қарағанда 30% ~ 50% жұқа.

  3. Өздігінен майланатын поршеньді штанганың мойынтірегі

     -- Поршеньдік штангадағы біріктірілген төмен үйкелісті өздігінен майланатын втулка, майсыз жұмыс, ұзақ қызмет ету мерзімі және тұрақты тегіс қозғалыс.

  4. Стандартты магниттік қосқышты орнату ойықтары

     -- Цилиндр корпусының екі жағында арнайы трапеция тәрізді сырғымалы ойықтар; қосымша кронштейндерсіз магнитті қамысты ажыратқыштарды оңай құрастыру, бөлшектеу және орнын ауыстыру.

  5. Кірістірілген алдыңғы резеңке буфер төсемі

     -- Шыбық ұшындағы біріктірілген буфер соққы дірілін жұтады, жұмыс шуды азайтады және шағын арматура мен дайындамаларды қорғайды.

  6. Кеңейтілетін қос өзек және реттелетін инсульт нұсқалары

     -- MDD қос штангасы: бұралуға қарсы күшті өнімділік, нөлдік айналмалы ауытқу, бүйірлік жүктеме кезінде тұрақты сызықтық бағыттау

     -- MDJ реттелетін инсульт: жүріс шегін реттеуге арналған артқы дәл реттеу бұрандасы, айнымалы орналасу ұзындығы талаптары үшін икемді

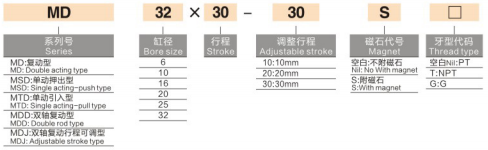

Үлгіні атау ережелерін аяқтаңыз

  1. Модель 1: Стандартты бір өзек екі әрекетті MD16×30S

     -- MD = Сериялық коды, бір өзекше қос әрекетті ықшам цилиндр

     -- 16 = Саңылаудың диаметрі (мм)

     -- 30 = Негізгі жүріс ұзындығы (мм)

     -- S = Кірістірілген магниттік сақина (бос = магнит жоқ)

  2.2-үлгі: реттелетін қос өзек MDJ20×20-10S

     -- MDJ = Артқы жүрістің реттелуі бар қос әрекетті қос өзек

     -- 20 = Тесік өлшемі (мм)

     -- 20 = Бекітілген негіз инсульт

     -- 10 = Реттелетін қосымша инсульт (жалпы жүріс = 20 + 10 = 30 мм)

     -- S = Кірістірілген магниттік сақина қосымша жұрнақ

Теориялық шығыс күшінің кестесі (бірлік: N)

Қадамдық таңдау нұсқаулығы және типтік қолданбалар

  1. Негізгі таңдау ережелері

     -- Кеңістікті шектеу басымдылығы: тар орнату қуысы, тығыз орналасу, көп бұрышты орнату сұранысы → MD сериялы блокты жинақы цилиндрді таңдаңыз

     -- Жүктеме жағдайының скринингі: бүйірлік ауытқусыз таза осьтік жеңіл жүктеме → Стандартты MD бір өзекше; Бүйірлік бұралу / ығысу бүйірлік жүктеме бар → MDD айналуға қарсы қос өзек үлгісі

     -- Инсультті реттеу сұранысы: Айнымалы позициялау саяхаты үшін нақты шектеу қажет → MDJ реттелетін инсульттің қос өзек нұсқасы

     -- Позиция сигналының кері байланысы: PLC инсультін анықтау үшін CMSH/DMSH магниттік қосқышы бар S жұрнағын қосыңыз

  2. Әдеттегі өнеркәсіптік қолдану сценарийлері

     -- 3C және жартылай өткізгішті автоматтандыру: шағын арматураны қысу, материалды итеру, құрамдастарды қысу, дәл орналастыру станциялары

     -- Жалпы автоматтандырылған жабдық: дайындамаларды блоктау, станцияны ауыстыру, шағын сызықты поршеньдік механизмдер

     -- Тұрмыстық техника және аппараттық жинақ: шағын бөлікті қысу, ілмекпен бекіту, микро желім шығару

     -- Қаптама және тамақ машиналары: жеңіл жүкті материалдарды тасымалдау, өнімді қысу, автоматты сұрыптауды бөлу

Бір сөйлемнен тұратын түйіндеме

     SOLH MD көп бағытты еркін орнатылатын ықшам цилиндрі толық 6 жақты бекіту саңылаулары, кірістірілген буфер және қосымша магниттік сақинасы бар бір/қос шыбықты, бір/екі әрекетті және реттелетін инсультті MDJ нұсқаларын қамтиды, ультра жұқа конструкциясы жеңіл жүкті қысу, шығару және орналастыру үшін өте жұқа дизайн, жартылай кондукторды шығару және позициялау.
