MXQ сериялы пневматикалық сырғымалы үстел | Рециркуляциялық шарға арналған нұсқаулық / Экономикалық түрі

Бренд: SOLH by Richge Technology

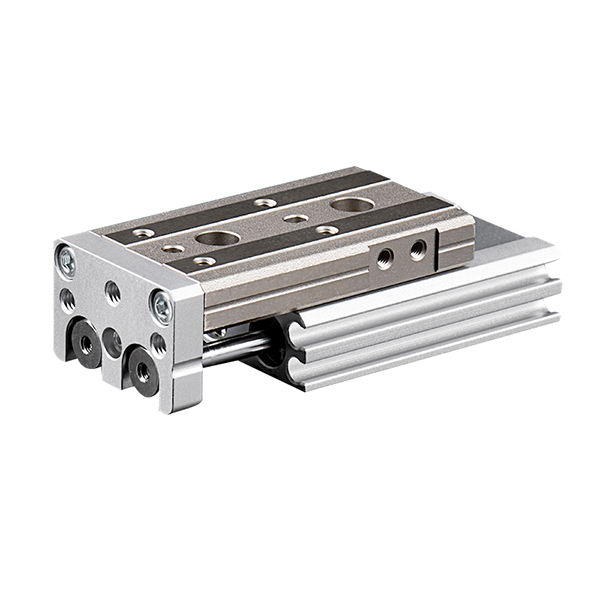

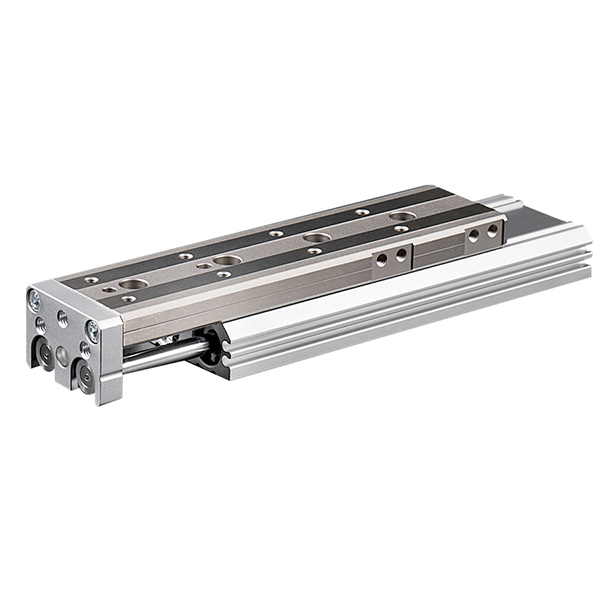

Өнімге шолу

     SOLH MXQ сериясы - қос поршеньді жетек жүйесі және айналмалы шар бағыттаушы рельстері бар үнемді ықшам пневматикалық сырғымалы үстел. Өте жұқа және жеңіл біріктірілген құрылымды қабылдай отырып, ол ±0,02 мм қайталау дәлдігімен тұрақты орташа дәлдіктегі сызықтық қозғалысты қамтамасыз етеді. Дәстүрлі «цилиндр + сыртқы бағыттаушы» комбинациясына үнемді балама ретінде ол сенімді жұмыс өнімділігін сақтай отырып, жабдықтың құнын айтарлықтай төмендетеді. Жалпы автоматтандырылған өңдеу және стандартты дәлдік құрастыру сценарийлері үшін мінсіз, ол жаппай автоматтандырылған өндірістік желілер үшін таңдаулы негізгі сызықтық басқару шешімі болып табылады.

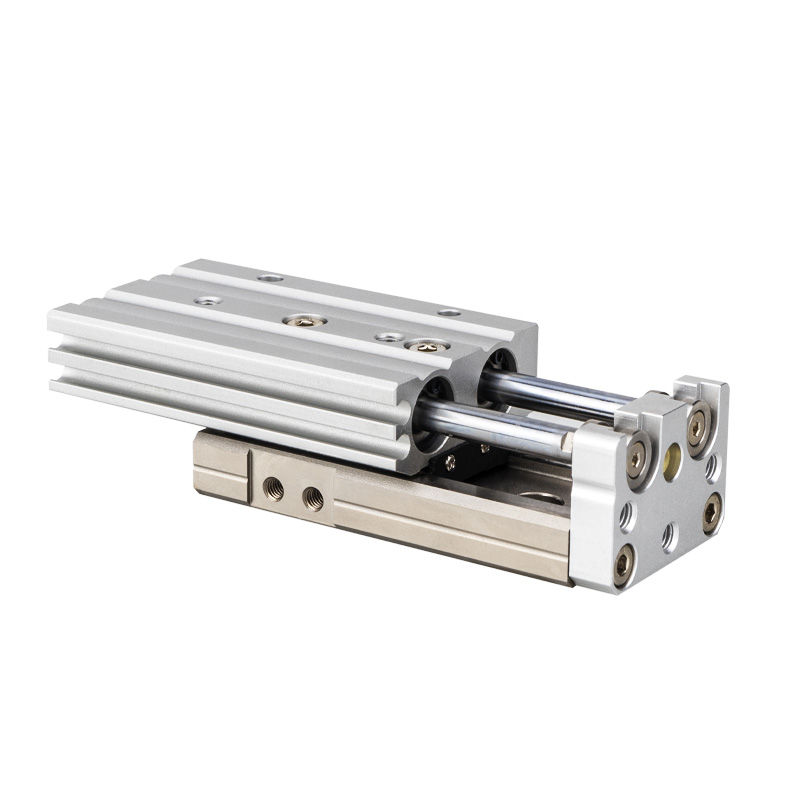

Негізгі құрылым және жұмыс принципі

     -- Қос поршенді қос әрекетті жетек: Бір цилиндрлі сырғытпалардың саңылау өлшемі бірдей екі есе шығуын қамтамасыз ететін қос поршеньді құрылыммен жабдықталған. Ол жоғары жиілікті циклдік жұмыс кезінде нөлдік тербеліспен немесе ауытқумен синхронды және тұрақты сызықтық қозғалысты қамтамасыз етеді.

     -- Айналмалы шар бағыттағыш рельс: Алдын ала жүктелмеген айналмалы шар бағыттағышының дизайнын қабылдайды, жеңіл жүктің біркелкі қозғалысы және төмен өндірістік құны бар. Ол орташа дәлдіктегі автоматтандыру талаптарын толығымен қанағаттандыра отырып, тұрақты ±0,02 мм қайталанатын позициялау дәлдігін сақтайды.

     -- Ультра жұқа және жеңіл біріктірілген дене: Біріктірілген цилиндр мен сырғанау үстелінің құрылымы MXS серияларына қарағанда биіктігі бойынша 10% төмен және салмағы бойынша 22% жеңіл, бұл кеңістік шектеулі жабдық үшін ықшам орнату схемасын жүзеге асырады.

     -- Икемді үш жақты орнату: Төменгі, бүйірлік және осьтік үш бағытты бекітуді алдын ала орнатылған дәлдікпен орналастыру түйреуіш саңылауларымен қолдайды. Ол орнында орнату және орналастыру процедураларын жеңілдетеді, жалпы жинақтау тиімділігін арттырады.

     -- Кірістірілген магниттік индукциялық дизайн: D-M9□ және A93 сериялы магниттік қосқыштар үшін резервтелген бүйірлік бекіту ойықтары бар стандартты ішкі магниттік сақина. Біркелкі орнату конструкциясы құрылымдық кедергілерді болдырмайды және позиция сигналының тұрақты кері байланысын қамтамасыз етеді.

 Толық үлгі кодтау ережесі

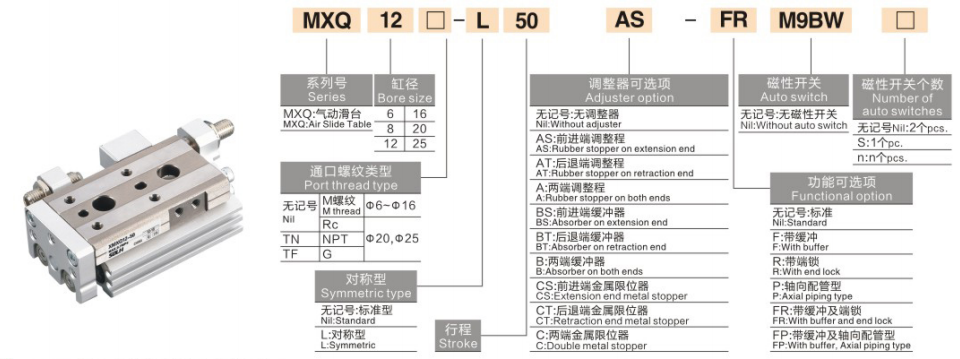

   1. Үлгі мысалы: MXQ16-50AS-M9BW

   2. Стандартты тапсырыс анықтамасының мысалы

     -- MXQ20-75A-FR-M9NL: саңылау 20 мм, инсульт 75 мм, екі жақты инсультті реттеу, осьтік құбырлар, 3 м сым ұзындығы бар PNP магниттік қосқыш

Жалпы негізгі техникалық сипаттамалар

Шығу күші және жүктеме анықтамалық диаграммасы (@0,5МПа, көлденең орнату)

Ескертпе: Ұзағырақ инсульт пен жоғары жұмыс жылдамдығымен жүк сыйымдылығы азаяды; қауіпсіздік коэффициенті ≥2; тік жүктеме рұқсат етілген моментті тексеруді қажет етеді

Қолдану сценарийлері және өнімді таңдауды салыстыру

   1. MXQ сериясы үшін басымдықты қолдану сценарийлері

     --  Жалпы автоматтандырылған өңдеу: Стандартты дәлдік талаптары бар шағын электронды бөлшектерді, терминалдарды, пластикалық құрамдастарды және жеңіл модульдік құрылғыларды циклдік тасымалдау үшін тамаша.

     -- Шығынға сезімтал автоматтандыру жобалары: Жоғары дәлдіктегі MXS серияларына үнемді балама ретінде ол тұрақты негізгі өнімділікті сақтай отырып, жалпы жабдық шығындарын 30%-дан астамға азайтады.

     -- Ультра ықшам ғарыш орналасуы: MXS сырғытпаларына қарағанда дененің биіктігі мен жеңіл салмағымен ерекшеленеді, бұл өте жинақы автоматтандырылған жабдық үшін тік орнату орнын үнемдейді.

     -- Орташа дәлдіктегі жеңіл жүкпен жұмыс істеу: ±0,02 мм орналасу сұранысы бар және жоғары қаттылық немесе ауыр айналу моментіне қарсылық талаптары жоқ жұмыс жағдайлары үшін өте қолайлы.

     -- Жоғары жиілікті қысқа инсультті велосипедпен жүру: 10~50 мм қысқа инсульт ішінде ұзақ мерзімді қайталанатын жұмыс үшін сенімді, дәстүрлі бөлінген цилиндрді және сыртқы бағыттағыш комбинацияларын тиімді ауыстырады.

   2.MXQ қарсы MXS қарсы MXH | Негізгі SMC слайд кестесін салыстыру

Кәсіби таңдаудың негізгі нүктелері

     -- Тесік өлшемін сәйкестендіру: Дайындама салмағы мен орнату бағытына сәйкес тиісті саңылау өлшемін таңдаңыз. Тұрақты ұзақ мерзімді жұмысты қамтамасыз ету үшін номиналды мәннің 50% шегінде көлденең жүктемені және номиналды мәннің 25% шегінде тік жүктемені бақылаңыз.

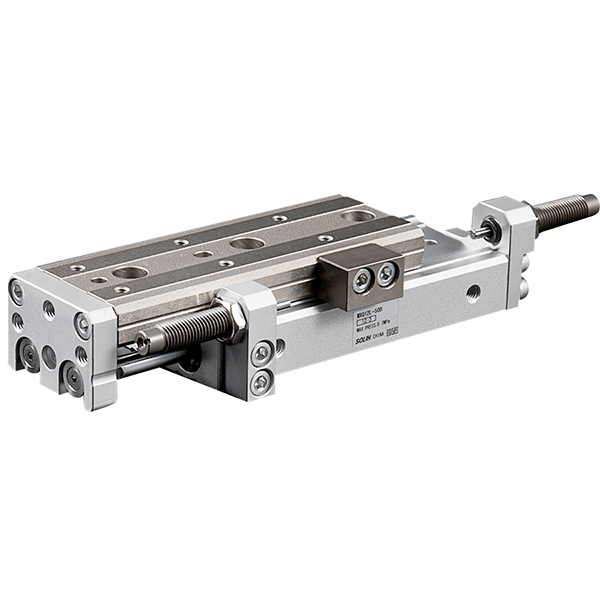

     -- Сызықты таңдау және маржаны резервтеу: Үлгіні таңдау кезінде 5~10 мм жүріс жиегін сақтаңыз. Дәл инсульт калибрлеу қажет болса, AS/AT/A дәл реттеу жұрнағын (0~5мм кесу) қабылдаңыз.

     -- Икемді орнатуды таңдау: Көлденең материалды өңдеуге арналған төменгі бекіту; бүйірлік бекітілген орнату үшін бүйірлік бекіту; Z осін жинақтау және көп қабатты жабдықты құрастыру үшін осьтік бекіту.

     -- Буфер конфигурациясын оңтайландыру: Кәдімгі төмен жылдамдықпен жұмыс істеуге арналған стандартты резеңке буфер. Жұмыс жылдамдығы 300 мм/с асатын немесе жүк салмағы 5 кг-нан асатын болса, қосымша гидравликалық буферді орнатыңыз (MXQ6 үлгісі үшін қолданылмайды).

     -- Позицияны анықтау конфигурациясы: M9B/M9N/A93 магниттік қосқыштарымен үйлесімді. Екі жақты кірістірілген ойықтар сигналдың орнындағы кері кері байланысын дәл ұзарту/қайтару үшін қос қосқышты орнатуды қолдайды.

Бір сөйлемнен тұратын түйіндеме

     SOLH MXQ сериялы үнемді пневматикалық сырғанау үстелі ультра жеңіл жұқа корпусы, ± 0,02 мм тұрақты орташа дәлдігі және төмен құны бар, жеңіл циркуляциялық шар бағыттағышын және қос поршеньді біріктірілген құрылымды қабылдайды, бұл дәстүрлі цилиндр-бағыттау комбинацияларын және жеңіл-өнеркәсіптік құрастыру үшін жалпы құрастыру үшін үнемді ауыстыру ретінде қызмет етеді.
