Ауа цилиндрі

SOLH MGF төмен профильді бағыттаушы үстел цилиндрі сәйкес SMC аналогтарымен толығымен ауыстырылады. Біріктірілген үлкен диаметрлі концентрлі бағыттаушы гильзамен жасалған, ол дәстүрлі қос бағыттаушы өзек цилиндрлерінің бағытты шектеуін бұзады және эксцентрлік жүктемелерге қарсы біркелкі 360° ауытқуға қарсы өнімділікті қамтамасыз етеді. Оның жалпы орнату биіктігі ультра тегіс ықшам орналасу үшін MGQ сериясымен салыстырғанда 15% ~ 20% төмендейді. Қолжетімді саңылау өлшемдері: φ40, φ63, φ100 мм стандартты қысқа жүрістері 30 мм-ден 100 мм-ге дейін, қысқа инсульттағы ауыр жұмыс үшін оңтайландырылған. Кірістірілген айналуға қарсы түйреуіштер φ100 моделі үшін 409 Н·м-ге дейінгі өте жоғары рұқсат етілген моментті қамтамасыз етеді, барлық бағыттағы эксцентрлік күште кептеліссіз немесе орын ауыстырусыз тұрақты, ±0,05° айналуға қарсы ең жоғары дәлдікпен. Екі бағытты үстіңгі және астыңғы орнатуға қолдау көрсетіледі; Корпустың үш жағындағы T-слоттары төрт жағынан магниттік қосқышты орнатуға мүмкіндік береді. Стандартты екі жақты резеңке буферлер және майсыз техникалық қызмет көрсетусіз жұмыс істеу жабдықталған. 10 префиксті шаңы аз таза нұсқасы жартылай өткізгіштердің, 3С электроникасының және медициналық шеберханалардың қатаң талаптарына жауап береді. Кәдімгі құрылымдарға қарағанда шамамен 15%-ға жеңіл, ол дайындамаларды домкраттау, айлабұйымдарды шығару, станцияны индекстеу үшін айналдыру және қысқа қашықтыққа ауыр жүкті итеру үшін кеңінен қолданылады, бұл шектеулі орнату кеңістігінде жан-жақты ауытқуға қарсы және жоғары момент сыйымдылығын қажет ететін тамаша ықшам пневматикалық жетек.

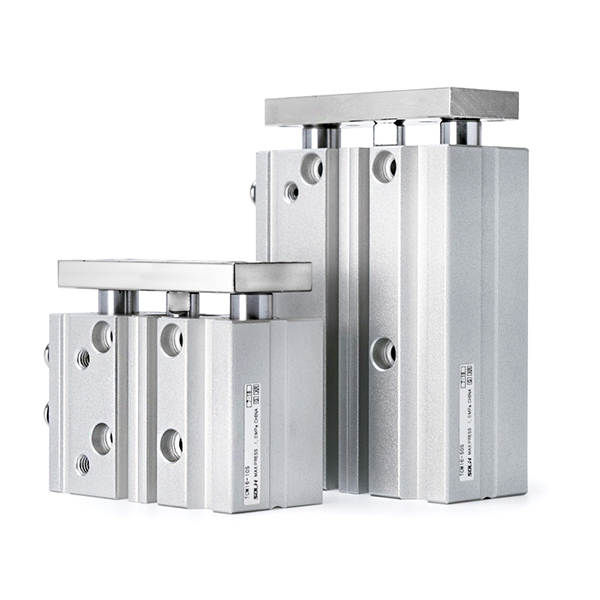

SOLH TC сериясының үш осьті бағыттаушы цилиндрі SMC MGP сериясын тікелей ауыстыру болып табылады. Ол екі бағыттаушы өзектерден және өте жоғары қаттылыққа ие орталық поршеньді штангадан тұратын біріктірілген үш осьті құрылымды қабылдайды. Оның бұралуға төзімділігі мен бүйірлік жүк көтергіштігі кәдімгі қос бағыттаушы өзек цилиндрлерінен екі есе артық, бұл ауытқу мен позициялық ауытқуды тиімді болдырмайды. Қолжетімді саңылау өлшемдері екі негізгі нұсқасы бар φ6 мм-ден 100 мм-ге дейін ауытқиды: TCL дәлме-дәл шарикті подшипник түрі жоғары жиілікті көтеру және дәл позициялау үшін өте төмен үйкеліс пен тегіс қозғалысты қамтамасыз етеді; TCM жез қорытпасы сырғымалы мойынтірек түрі ауыр жүктерге, шаңды орталарға және конвейер желісін тоқтату операцияларына арналған жоғары тозуға төзімділік пен соққыға төзімділікке ие. Стандартты соққылар 5 мм-ден 500 мм-ге дейін қамтиды. Қосымша конфигурацияларға J-типті инсультты реттеу (макс. 50 мм реттелетін диапазон) және -20℃ пен 120℃ аралығында тұрақты жұмыс істейтін -T жоғары температура нұсқасы кіреді. Стандартты конфигурацияларға кірістірілген магниттік сақиналар, екі жақты резеңке буферлер және майсыз техникалық қызмет көрсетусіз жұмыс кіреді. Көп бағытты орнату тесіктері мен магниттік қосқыштарға арналған төрт жақты слоттар біріктірілген, ал үстіңгі және бүйіріндегі қос ауа порттары құбырлардың икемді орналасуын қамтамасыз етеді. Фланец пен табан кронштейнінің керек-жарақтары әмбебап орнату бағдарларын қолдайды. Жұмыс қысымы 0,1 МПа-дан 1,0 МПа-ға дейін ауытқиды және эталондық позициялау тесіктері сенімді қайталау дәлдігін қамтамасыз етеді. Конвейер тығынын көтеруде, 3C электроникада ПХД өңдеуде және сығымдауда, орау қақпасының іске қосылуында, айлабұйымдарды шығаруда және эксцентрлік жүктемені басқаруда кеңінен қолданылатын бұл біріктірілген жетек жеке сыртқы бағыттаушы жинақтардың қажеттілігін болдырмайды, шағын дәлдіктегі станциялар мен жалпы орташа ауырлықтағы автоматтар үшін тамаша баға өнімділігімен механикалық дизайнды жеңілдетеді.

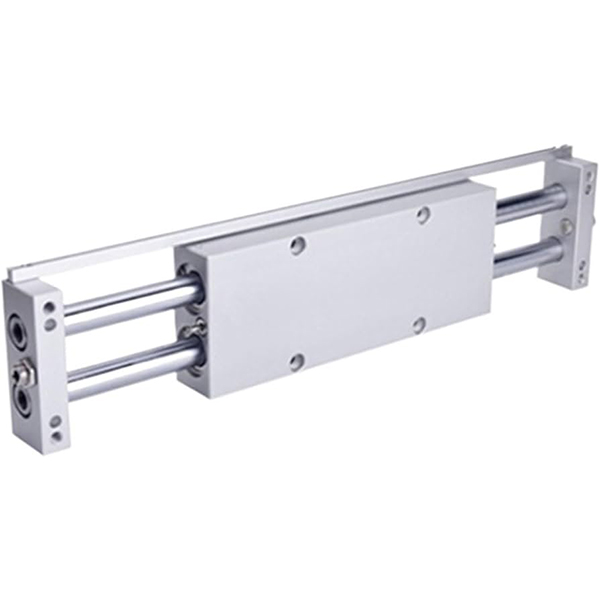

SOLH CX2 сериялы қос сырғымалы цилиндр SMC CX2 стандартты үлгілері үшін ауыстырылатын ауыстыру ретінде қызмет етеді. Қос поршеньді және симметриялы қос поршеньді шыбықтармен құрастырылған, ол бірдей саңылау өлшемі мен жоғары интегралдық қаттылықтағы бір штангалы цилиндрлермен салыстырғанда қос итеру өнімділігін қамтамасыз етеді. Қолжетімді саңылау өлшемдері 25 мм-ден 200 мм-ге дейінгі стандартты соққылармен φ10, 15, 25 мм қамтиды. Стандартты нұсқа сырғымалы мойынтіректерді бағыттауды қабылдайды; жаңартылған CXWM (жылжымалы мойынтірек + гидравликалық буфер) және CXWL (шарлы мойынтірек + гидравликалық буфер) жоғары жылдамдықты жиі соғу қолданбалары үшін теңшелген. Симметриялық қос шыбықтар бүйірлік және эксцентрлік жүктемелерге тамаша қарсылық көрсете отырып, φ25 саңылау үшін ±0,02°-қа дейінгі максималды дәлдікпен тән механикалық айналуға қарсы өнімділікті қамтамасыз етеді. Төмен профильді жіңішке корпус екі құрастыру пішінін қолдайды: жылжымалы шеткі тақтасы бар бекітілген цилиндр корпусы немесе жылжымалы цилиндр корпусы бар бекітілген соңғы тақта. Төрт жақты бекіту саңылаулары мен үш бағытты ауа порттары тар шектеулі кеңістіктерде икемді орнатуға және құбырларға мүмкіндік береді. Стандартты екі жақты резеңке буферлер және майсыз техникалық қызмет көрсетусіз жұмыс жабдықталған; қосымша N магниттік емес нұсқасы магнитке сезімтал жағдайлар үшін магниттік кедергілерді жояды. 3C және жартылай өткізгіш салалар үшін дайындамаларды дәлдікпен тасымалдауда, айлабұйымдарды итеруде және көтеруде, ықшам жабдықтың ішіндегі тығыз цилиндр орналасуында, тағамға, медициналық және таза шеберханаларға арналған орташа жүктемелі поршеньді іске қосуда кеңінен қолданылады.

SOLH CXSJ - түпнұсқа SMC CXS сериясымен алмастырылатын классикалық CXS қос цилиндрлерінің жаңартылған ультра ықшам итерациясы. Біріктірілген қос поршеньдермен және қос бағыттаушы шыбықтармен құрастырылған ол ±0,1° тұрақты айналуға қарсы дәлдікпен бірдей саңылау өлшемінде екі еселенген тарту күшін береді. Оның жалпы өлшемдері 10% - 20% қысқартылған және тарылған, салмағы азырақ, ішкі жабдықтың өте тар орналасуына арналған. Төрт қосалқы үлгі бар: сырғымалы мойынтіректері бар CXSJM тамаша тозуға төзімділік және төмен жылдамдықтағы жалпы позициялау үшін шаңға төзімді өнімділікпен ерекшеленеді; CXSJL шарикті подшипник түрі жоғары жиілікті жоғары жылдамдықты таңдау және орналастыру үшін 800 мм/с максималды жылдамдығымен өте төмен үйкеліс пен тегіс қозғалыспен мақтана алады; CXSJWM/CXSJWL қос шыбықтың конструкциялары екі жақты синхронды көтеру және орталықтандырудың орналасуы үшін дайындаманың екі ұшына орнатуға мүмкіндік береді. φ6 және φ10 саңылаулары осьтік және бүйірлік жылжытуды қолдайды, ал басқа өлшемдер тек бүйірлік құбырларды қабылдайды. Қайтымды магниттік қосқыш кронштейн 4 бағытты кедергісіз құрастыруды және симметриялы солдан оңға орнатуды қолдайды. Екі жақты резеңке буферлер стандартты болып келеді; Z жұрнағы позиция сенсорларына арналған кірістірілген магниттік сақиналарды білдіреді, ал магниттік емес нұсқалар антимагниттік кедергі сценарийлері үшін қол жетімді. Қосымша P ұзартқыш құлпы және кері тарту құлпы R жетекті белгіленген орындарда тұрақты ұстай алады. Ол 3С және жалпы өндірістік желілерге арналған ықшам автоматтандыру жабдығының ішінде жеңіл жүктемелер кезінде таңдау және орналастыру, жеңіл престеу және дәлдікпен шектейтін позициялау үшін кеңінен қолданылады.

SOLH CXS қаттылығы жоғары жұқа қос өзек цилиндрі түпнұсқа SMC CXS сериясымен толығымен ауыстырылады. Біріктірілген коаксиалды қос поршеньдермен және синхронды іске қосуға арналған қос бағыттаушы шыбықтармен құрастырылған ол ±0,1° тұрақты айналуға қарсы дәлдікпен бірдей саңылау өлшеміндегі бір поршенді цилиндрлерге қарағанда екі есеге жуық күш береді. Оның біріктірілген бағыттаушы құрылымы сыртқы қосалқы бағыттағыштарсыз бүйірлік және эксцентрлік жүктемелерге күшті қарсылықты қамтамасыз етеді. Төрт негізгі қосалқы үлгілер қол жетімді: металл сырғымалы мойынтіректері бар CXSM тамаша тозуға төзімділігімен, шаң өткізбейтін өнімділігімен және төмен жылдамдықтағы орналастыру, престеу және шаңды орталар үшін жоғары бүйірлік жүк сыйымдылығымен мақтана алады; CXSL шарикті подшипник түрі ультра төмен үйкеліс пен біркелкі қозғалысқа ие, жоғары жиілікті жоғары жылдамдықты таңдау және орналастыру үшін 400 мм/с дейінгі максималды жылдамдықпен; CXSWM/CXSWL екі жақты таяқша нұсқалары екі жақты синхронды көтеру және орталықтандыруды тасымалдау үшін штанганың екі ұшына арматураны орнатуға мүмкіндік береді. Екі жақты резеңке буферлер стандартты болып табылады; AZ ауа буфері жоғары жылдамдықты күшті әсерді сіңіру үшін φ20/25/32 үлкен тесіктер үшін қосымша болып табылады. Z жұрнағы D-M9B, D-A93 және басқа позиция сенсорларын тікелей орнатуға арналған кірістірілген магниттік сақиналарды білдіреді; магнитке сезімтал жұмыс жағдайлары үшін магнитті емес нұсқалар бар. Қосымша P ұзартқыш құлып және кері тарту құлпы R поршеньді белгіленген орындарда бекіте алады. Үш жақты монтаждау (төменгі, үстіңгі, бүйірлік) 3C электроникасы мен жалпы автоматиканың өндірістік желілері үшін дәлдікпен таңдау, материалды тасымалдау, позициялау және жеңіл престеу процестерінде кеңінен қолданылатын әртүрлі ықшам механикалық орналасуларды қолдайды.

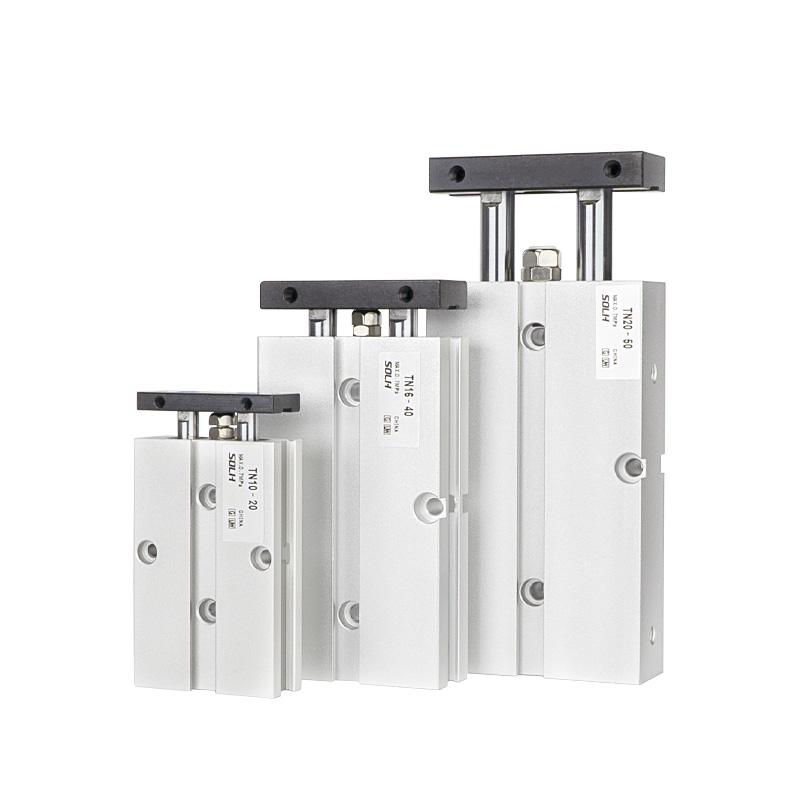

SOLH TN үнемді қос білік цилиндрі ықшам орналасу және тамаша шығындар өнімділігі үшін сырғымалы мойынтіректері бар бір поршенді қос бағыттаушы білік құрылымын қабылдайды. Ол зауытта ±0,2° айналуға қарсы дәлдікті қамтамасыз ететін кірістірілген магниттік сақиналармен және инсультты дәл баптауға арналған реттелетін алдыңғы резеңке буфермен жабдықталған. Синхрондалған қос біліктер бұралуды тежейді және шамалы бүйірлік эксцентрлік жүктемелерді көтереді. Үш бағытты орнату (үстіңгі, астыңғы, бүйірлік) қол жетімді және бүйірлік ойықтар қосымша кронштейндерсіз магниттік қосқыштарды тікелей орнатуды қолдайды. Екі түрі жеткізіледі: стандартты бір ұшты өзек TN және қос өтпелі шыбық TNW, TNW қос бағытты синхронды орталықтандыру қозғалысы үшін өзекшенің екі ұшына арматураны жинауға мүмкіндік береді. TR сериясымен салыстырғанда, TN φ6 саңылау опциясынсыз кішірек өлшемдер мен төмен бағамен ерекшеленеді; CXS/CXSJ қос поршеньді қос цилиндрлермен салыстырғанда, TN айқын шығындар артықшылығы бар, бірақ дәлдігі мен жүк көтергіштігі азырақ бір соққы береді. Оның жұмыс қысымы 0,15-тен 1,0 МПа-ға дейін ауытқиды және қоршаған орта температурасына бейімделу -20℃~70℃ қамтиды. Орташа дәлдік талаптары мен шығындарды бақылау талаптары бар жалпы автоматика станциялары үшін жеңіл жүкті орналастыру, қарапайым престеу, дайындаманы тоқтату және қысқа қашықтыққа тасымалдау үшін кеңінен қолданылады. S-тәрізді магниттік сақина бүкіл серия үшін стандартты болып табылады және оны алып тастау мүмкін емес; әдепкі Rc ағыны шетел жобалары үшін G ағынына немесе NPT ағынына теңшелуі мүмкін.

SOLH TR қос білік цилиндрі JIS өнеркәсіптік стандарттарына сәйкес жасалған. Ол жоғары құрылымдық қаттылықпен, тамаша бұралуға төзімділігімен және үнемді TN қос білікті цилиндрлерінен жоғары ауытқуға қарсы сыйымдылығымен ерекшеленетін ұзартылған сырғымалы мойынтіректермен сәйкес келетін бір поршенді қос бағыттаушы білік құрылымын қабылдайды. Саңылаудың өлшемдері толығымен φ6-дан 32 мм-ге дейін ауытқиды, соның ішінде стандартты бір өзекше TR, қос шыбық TRW және жеңіл ықшам TRJ нұсқалары. Айналуға қарсы дәлдік ≥16 мм саңылаулар үшін ±0,1° және φ6/φ10 шағын тесіктер үшін ±0,2° жетеді; қос білік ұзақ жүрістерде тұрақты жұмысты қамтамасыз ету үшін бұрылу ауытқуын шектейді. Реттелетін алдыңғы резеңке жастықша инсультті кесуге, соққыны сіңіруге және шуды азайтуға арналған бекітілген артқы буфермен жұмыс істейді. Үш жақты монтаждау (үстіңгі, астыңғы, бүйірлік) және қосымша қос жақты портация қол жетімді; бүйірлік ойықтар магнитті қосқыштарды қосымша кронштейндерсіз тікелей жинауға мүмкіндік береді. S жұрнағы белгіленген кірістірілген магниттік сақиналар стандартты болып табылады, ал магниттік кедергіге сезімтал жағдайлар үшін магниттік емес теңшелген нұсқалар ұсынылады. Жұмыс қысымы 0,15~1,0 МПа, жұмыс температурасы -20℃ пен 70℃ аралығында. Стандартты Rc ағыны шетелдегі инженерлік жобалар үшін G ағынына немесе NPT ағынына түрлендіруге болады. CXS қос цилиндрлерінен ерекшеленетіні: TR ұзақ жүрістегі қосымшаларда көрнекті механикалық қаттылық пен тұрақты бүйірлік жүктемеге төзімділікпен бір рет итеруді шығарады; CXS екі поршеньді қосарланған итеру, төмен үйкеліс және жоғары жиілікті қысқа инсультті таңдау және орналастыру үшін қолайлы тегіс жоғары жылдамдықты кері қозғалысқа арналған. Дәл позициялауда, дайындаманы престеуде, ұзақ қашықтыққа тоқтату және тасымалдау және орташа жеңіл жүктемелер кезінде сенімді бағыттауды қажет ететін жалпы автоматтандыру станцияларында кеңінен қолданылады.

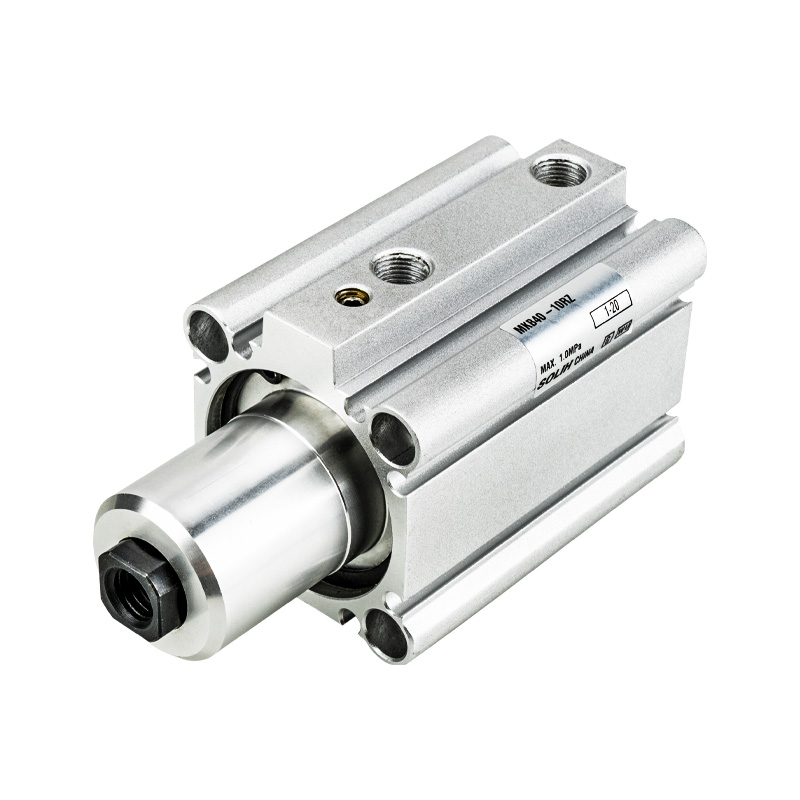

SOLH MK (әдетте MKB деп аталады) - 90° айналуды және сызықты төмен қысуды біріктіретін, негізгі MKB сериясымен ауыстырылатын біріктірілген пневматикалық цилиндр. Саңылаулардың өлшемдері φ12~φ63 құрайды және қысу соққылары 5 мм-ден 50 мм-ге дейін болады. Оның жалпы ұзындығы ықшам орналасу үшін әдеттегі MK2 үлгілерімен салыстырғанда 3~10 мм қысқарады. Рұқсат етілген инерция моменті жоғары инерциялық дайындамаларды жоғары жылдамдықпен қысумен күресу үшін үш есе жаңартылады және ауыр жүкті сенімді ұстау үшін φ63 тесігінің максималды қысқыш күші 0,5 МПа астында 12,4 кН жетеді. Жұмыс циклі: жоғары қарай тартыңыз → 90° солға/оңға айналдыру → қысу үшін ұзартыңыз; шығару кері реттілікпен жүреді. ±5° төзімділігі бар бекітілген 90° айналу бұрышы тұрақты қайталанатын позицияны қамтамасыз етеді. Тек екі жақты сенсоры бар φ20 және φ25 саңылауларынан басқа, басқа өлшемдер кедергісіз ұқыпты сымдар үшін 4 бағытты магниттік қосқыш орнатуды қолдайды. Саңылаулар арқылы және екі жақты бұрандалы тесіктер тікелей орнатуға және фланецті орнатуға мүмкіндік береді. Екі жақты резеңке буферлер соққыны, дірілді және шуды азайтады; майсыз дизайн таза және шаңсыз жұмыс ортасын қанағаттандырады. Кірістірілген магниттік сақиналар қысқыш/босату күйін бақылау үшін позиция сенсорларымен жұмыс істейді; сағат тілімен RZ және сағат тіліне қарсы LZ айналу бағыттары міндетті емес. Ол станок қондырғыларында, дәнекерлеудің орналасуында, штамптауды бекітуде, 3С дәлдіктегі компоненттерде, жартылай өткізгіш науаны қысу және арматура бұрылуын шектеуде кеңінен қолданылады. Ол механикалық дизайнды жеңілдетеді және айналу және қысу функцияларын біріктіру арқылы орнату кеңістігін үнемдейді. Қысқыш күші ≥ нақты жүктеме × 1,5 қауіпсіздік коэффициентімен саңылау өлшемін таңдаңыз және механикалық соқтығысуды болдырмау үшін 3~5 мм жүріс шегін сақтаңыз.

SOLH ACK бұрыштық цилиндр стандартты 90° айналудың біріктірілген құрама қозғалысын / қосымша 180° бұрылуды және тесігінің өлшемдері φ25 пен φ63 аралығындағы сызықты төмен қысуды біріктіреді. Оның негізгі конструкциясы ретінде үш бағыттаушы ойық тірек құрылымы бар, ол жоғары құрылымдық қаттылық пен эксцентрлік жүктемелерге күшті қарсылық әкеледі, ±1,5 ° бұрыштық орналасу дәлдігіне қол жеткізеді, кәдімгі айналмалы қысқыш цилиндрлерге қарағанда жақсы. Екі құрылымдық түрі бар: тар дайындамалар үшін бір қысымды тақтасы бар ACK және кең дайындамалар үшін ACKD қос қысымды пластина; Сағат тіліне қарсы солға айналдыру (L) және сағат тіліне қарсы оңға бұру (R) сайт орналасуына сәйкес келуі үшін таңдалады. Жұмыс циклі: поршеньдік штанга кері тартылады және жоғары көтеріледі → дайындамаға кедергі келтірмеу үшін айналады → қысу үшін төмен қарай созылады; босату қалпына келтіру үшін кері ретпен орындалады. Поршеньдік штанга термиялық өңделген легірленген болаттан жасалған, цилиндр түтігі тозуға төзімділікті, коррозияға төзімділікті, ауаның аз шығуын және ұзақ қызмет ету мерзімін жүзеге асыру үшін импорттық жоғары өнімді тығыздағыш сақиналармен сәйкес келетін қатты анодизациядан өтеді. Төменгі төрт тесік тікелей орнатуды және фланецті орнатуды қолдайды; кірістірілген сенсорлық ойықтар қысқыш пен босату күйін бақылау үшін магнитті қосқыш құрастыруды жеңілдетеді. Әрбір саңылау бекітілген стандартты қысқыш инсультпен жабдықталған; φ63 максималды қысу күші 0,5 МПа жұмыс қысымында 1050 Н жетеді. Жұмыс қысымы 0,15 ~ 1,0 МПа диапазонында, температураға −20 ℃-ден 80 ℃ дейін бейімделеді. Ол станоктарды жасауда, дәнекерлеуді позициялауда, штамптау процестері үшін ығысуға қарсы бекітуде, электронды науаларды бекітпелерді қысқышта және айналым механизмдерін орналастыруда кеңінен қолданылады. Ол механикалық орналасуды жеңілдету және орнату орнын үнемдеу үшін бөлек айналмалы және қысқыш цилиндрлерді ауыстырады. Теориялық қысу күші ≥ нақты жүктеме × 1,5 қауіпсіздік коэффициенті бар дұрыс саңылау өлшемін таңдаңыз және механикалық соқтығысуға қарсы 3~5 мм жүріс шегін сақтаңыз.
