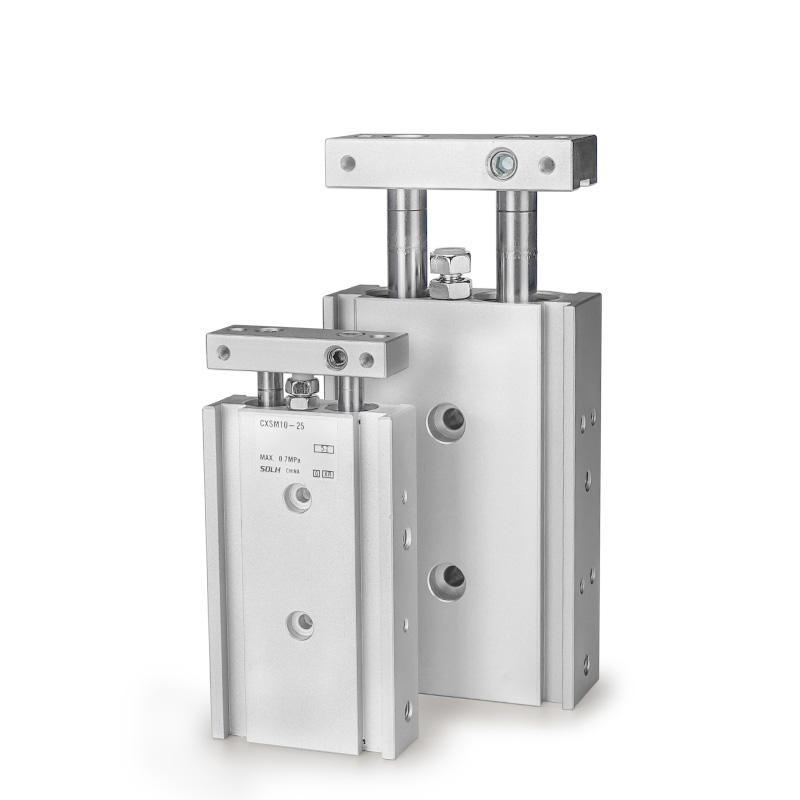

CXS сериялы қос өзек цилиндрі

CXS сериялы қос өзек цилиндрі | Қаттылығы жоғары нөлдік айналмалы ықшам пневматикалық цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу және негізгі құрылым

     SOLH CXS сериясы біріктірілген қос поршенді және қос бағыттаушы өзек құрылымын қабылдайтын қаттылығы жоғары жұқа типті қос цилиндр болып табылады. Коаксиалды қос шыбықтар мен синхронды қос поршеньді жетекпен ерекшеленетін ол ультра дәлдік ±0,1° нөлдік айналу өнімділігімен жұптастырылған жалғыз цилиндрлермен салыстырғанда екі есе дерлік тартуды қамтамасыз етеді. Тамаша қаттылықпен және қатты бүйірлік жүктемеге төзімділікпен бұл цилиндр ықшам автоматтандырылған кеңістіктерде таңдау және орналастыру, материалды тасымалдау, позициялау және жеңіл басу сияқты жоғары дәлдіктегі сызықтық қозғалыс үшін өте қолайлы қосымша бағыттаушы керек-жарақтарды қажет етпейді.

Негізгі құрылымдық артықшылықтар

• Қос поршеньді және қос бағыттаушы штангаларды біріктіру: Толығымен әмбебап габариттік өлшемдері бар қосымша сырғымалы мойынтіректер (M) және шарикті мойынтіректер (L) конфигурациялары, әртүрлі жұмыс жағдайлары мен шығындар бюджеттерімен үйлесімді.

• Стандартты магниттік және буфер дизайны: Кірістірілген магниттік сақина (стандартты Z жұрнағы) қосымша жақшаларсыз тікелей магниттік қосқыш орнату үшін орындарды сақтайды. Екі жақты резеңке буфер стандартты болып келеді; ауа буфері жоғары жылдамдықты соққыны болдырмайтын үлкен тесікті модельдер үшін қосымша болып табылады.

• Кірістірілген жоғары қаттылық: Біріктірілген қос өзек құрылымы жалпы құрылымдық тұрақтылықты айтарлықтай жақсартады, бүйірлік және эксцентрлік жүктемелерге тиімді қарсы тұрады, тұрақты және қайталанатын сызықтық қозғалыс дәлдігін қамтамасыз етеді.

Негізгі қосалқы сериялардың классификациясы (мойынтірек және өзек түрі)

CXS сериясы ықшам автоматтандыру жабдығы үшін төмен жылдамдықты ауыр жүктеме, жоғары жылдамдықты дәлдік және екі жақты өзекше жұмыс сценарийлеріне толық сәйкес келетін төрт негізгі модельді қамтиды.

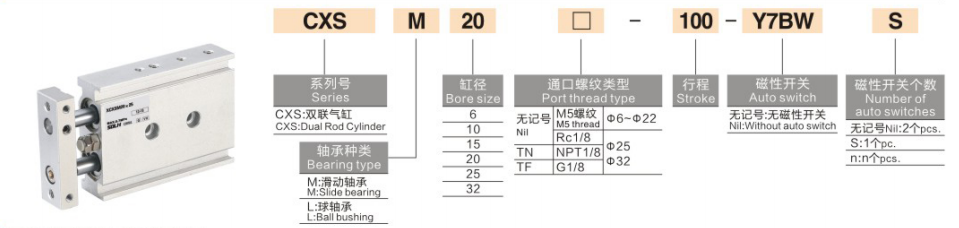

Үлгіні атау ережелерін аяқтаңыз

Үлгі мысалы: CXSM20-50Z-M9B

1. Атау кодының анықтамасы

1. Серия коды: CXS + мойынтірек және штанга түрі (M / L / WM / WL)

2. Тесік өлшемі: 6/10/15/20/25/32 мм (толық стандартты саңылау ауқымы)

3. Стандартты инсульт: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100мм (макс. инсульт: 100мм)

4. Буфер және магниттік сақина конфигурациясы

￮ Z: Стандартты конфигурация (кіріктірілген магниттік сақина + екі жақты резеңке буфер, магниттік қосқышты орнатумен үйлесімді)

￮ AZ: Ауа буфері (тек φ20/25/32 үлкен саңылаулар үшін, жоғары жылдамдықтағы және ауыр жүктемедегі соққыға қарсы сценарийлер үшін)

￮ Z жұрнағы жоқ: Магниттік емес түрі (магниттік қосқыш орнату мүмкін емес)

5. Магниттік қосқыш: Қосымша D-M9B, D-A93, D-M9N және басқа үлгілер; монтаждау кронштейндері жоқ бағыттаушы шыбықтың бүйірлік ойықтарына тікелей орнатылады

6. Құрылғыны құлыптау (қосымша): R (соңғы құлпын шығару), P (соңғы құлыпты ұзарту)

Жалпы стандартты техникалық параметрлер

(Стандартты сынақ шарттары: 20℃ қалыпты температура, құрғақ ауа)

• Жұмыс режимі: Екі әрекетті қос поршеньді синхронды жетек (қос тарту шығысы)

• Жұмыс қысымының диапазоны: 0,1~0,7МПа (ең төменгі жұмыс қысымы: 0,1МПа)

• Дәлелдеу қысымы: 1,05 МПа

• Қоршаған орта температурасы: -10℃~60℃ (мұзсыз әдеттегі орта)

• Жұмыс жылдамдығы: 30~300мм/с (CXSL жоғары жылдамдықты түрі 400мм/с дейін)

• Айналуға қарсы дәлдік: ±0,1° (өте жоғары дәлдік, нөлге жуық бұралу)

• Буфер режимі: Стандартты ретінде екі жақты резеңке буфер; φ20/25/32 саңылаулар үшін қосымша ауа буфері (AZ).

• Құбыр портының өлшемі

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Монтаждау әдісі: 3 жақты орнату (төменгі / үстіңгі / бүйірлік), әртүрлі ықшам жабдық орналасуларына бейімделетін икемді орнату

Теориялық қысым және кернеу деректері (@0,5МПа, бірлік: N)

Екі поршеньді құрылымды қамтамасыз етедіқос шығыс күші бір поршенді цилиндрлермен салыстырғанда, саңылаулары бірдей

Жылдам таңдау нұсқаулығы

1. Мойынтірек және өзек түрін таңдау: Тозуға төзімді және ауыр жүкті жұмыс жағдайлары үшін CXSM таңдаңыз; жоғары жылдамдықты және өте тегіс жұмыс үшін CXSL таңдаңыз; екі жақты өзек арқылы шығару және екі жақты жұмыс талаптары үшін CXSWM/CXSWL қабылдаңыз.

2. Магниттік конфигурацияны таңдау: Инсульт орнын анықтау үшін кірістірілген магниттік сақинасы бар Z жұрнағын таңдаңыз; магниттік емес қолдану сценарийлері үшін Z жұрнағын өткізіп жіберіңіз.

3. Буфер конфигурациясын таңдау: AZ ауа буферін жоғары жылдамдықты, ұзақ инсультті және жоғары әсерлі жұмыс жағдайлары үшін жабдықтау; кәдімгі жалпы сценарийлер үшін стандартты резеңке буферді қабылдаңыз.

4. Тесік пен штрихты таңдау: Нақты күш пен жүктеме талаптарына сәйкес саңылау өлшемін растаңыз; стандартты инсульт диапазоны 5~100мм, максималды инсульт шегі 100мм.

Бір сөйлемнен тұратын түйіндеме

     SOLH CXS сериялы қос өзек цилиндрі екі поршеньді қос итеру шығысымен, ±0,1° нөлдік айналу дәлдігімен, жоғары бүйірлік жүктемеге төзімділігімен және қосымша ауа буферімен ерекшеленеді, ықшам автоматтандырылған позициялау, престеу және тасымалдау станциялары үшін үнемді жоғары дәлдіктегі қозғаушы шешім ретінде қызмет етеді.
