TR сериялы қос білікті цилиндр | JIS стандартты жоғары қаттылық қос өзек цилиндрі

Бренд: SOLH by Richge Technology

Өнімге шолу және негізгі құрылым

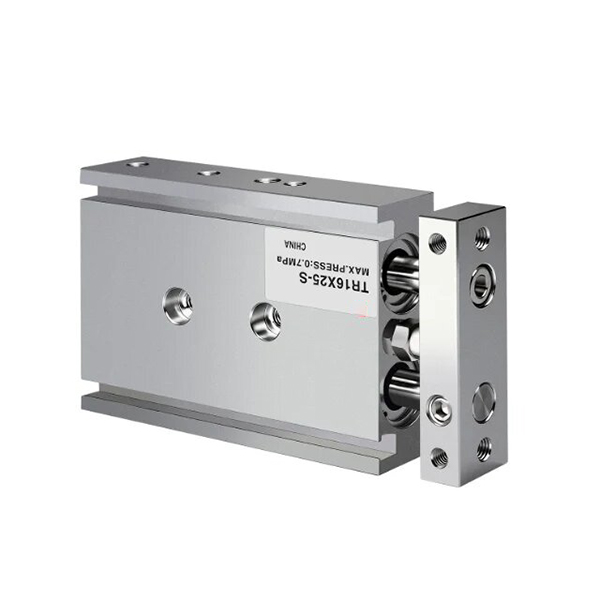

     SOLH TR сериясы бір поршенді қос өзекше мен сырғымалы подшипникті бағыттаушы құрылымды (қос поршенді емес қос цилиндр) қабылдайтын JIS стандартты қос білікті цилиндр болып табылады. Өте жоғары қаттылықпен, бұралуға қарсы тамаша өнімділігімен және күшті бүйірлік жүктемеге төзімділігімен ерекшеленеді, ол 3 жақты икемді орнатуды және дәл инсультты реттеуді қолдайды. Жоғары дәлдіктегі бағыттаушы талаптар үшін әзірленген бұл цилиндр дәлдікпен орналастыру, дайындаманы престеу, материалды тасымалдау және дайындамаларды блоктау сияқты автоматтандырылған процестерде кеңінен қолданылады, стандартты автоматтандыру станциялары үшін сенімді ауыр жүкті бағыттаушы шешім ретінде қызмет етеді.

1. Негізгі құрылымдық артықшылықтар

• Қаттылығы жоғары синхронды қос өзек құрылымы: Жалғыз поршеньмен және екі параллельді қатты поршеньді шыбықтармен жабдықталған, ұзартылған сырғымалы мойынтіректердің төлкелерімен сәйкес келеді. Қос штангалы синхронды жетек конструкциясы ±0,1°~±0,2° айналуға қарсы дәлдікпен нөлдік ауытқу жұмысына қол жеткізеді, стерженнің тербелісін тиімді жояды және тұрақты сызықтық қозғалысты қамтамасыз етеді.

• Реттелетін буферлеу және инсультты дәл баптау: Кірістірілген алдыңғы реттелетін соқтығысқа қарсы резеңке төсем дәл инсультты дәл реттеуді және жұмсақ буферлеуді қолдайды, жұмыс әсерін, дірілді және шуды азайту үшін артқы бекітілген буфермен ынтымақтаса отырып, жиі қайталанатын жұмыс жағдайларына бейімделеді.

• Икемді монтаждау және құбырлар дизайны: Төменгі, үстіңгі және бүйір беттеріндегі резервтелген орнату тесіктері 3 бағытты икемді орнатуды жүзеге асырады. Қосымша екі жақты құбыр схемасы әртүрлі жабдық құрылымдары үшін ауа тізбегінің орналасуын оңтайландырады. Стандартты бүйірлік қосқыш ойықтары қосымша кронштейндерсіз тікелей магнитті қосқышты орнатуға мүмкіндік береді.

• Стандартты магниттік конфигурация: Кірістірілген магниттік сақина (S жұрнағы) инсульт орнын анықтау үшін қол жетімді; магнитті емес нұсқасы әртүрлі функционалдық талаптарды қанағаттандыру үшін арнайы кедергіге сезімтал сценарийлер үшін міндетті емес.

2. CXS / CXSJ сериялары арасындағы негізгі айырмашылық

• TR сериясы: Бір поршенді қос штангалы құрылым, стандартты бір цилиндрлі итеру өнімділігі, жоғары жалпы қаттылығы және ауыр жүкте ауытқуға қарсы жоғары өнімділігі, қаттылығы жоғары бағыттаушы және ұзақ жүрістегі ауыр жүктеме сценарийлері үшін өте қолайлы.

• CXS / CXSJ сериясы: Екі поршенді қос штангалы құрылым, қос итеру шығысы бар, төмен үйкеліс және тегіс жоғары жылдамдықты жұмысы бар, жоғары жылдамдықты таңдау және орналастыру және жоғары қысымды қысқа инсульт жұмыс жағдайлары үшін қолайлы.

Негізгі қосалқы сериялардың классификациясы (шыбықтың түрі және орнату стилі)

TR сериясы әртараптандырылған автоматтандыру орналасу талаптарын қанағаттандыру үшін стандартты әмбебап, екі жақты синхронды және ультра ықшам орнату сценарийлерін толығымен қамтитын үш негізгі қосалқы үлгіні қамтиды.

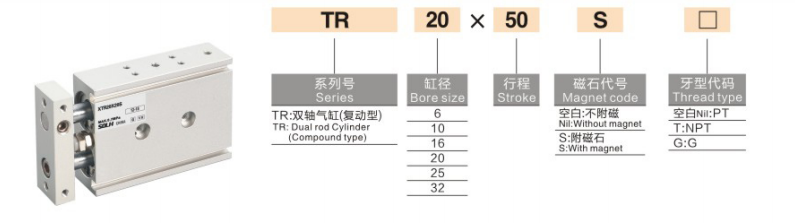

Үлгіні атау ережелерін аяқтаңыз

Үлгі мысалы: TR20×50S

1. Атау кодының анықтамасы

1. Серия коды: TR (стандартты жалғыз өзек) / TRW (қосарлы өзек) / TRJ (ықшам түрі)

2. Тесік өлшемі: 6/10/16/20/25/32 мм (толық стандартты JIS саңылау ауқымы)

3. Стандартты инсульт: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200мм (макс. инсульт: 200мм)

4. Магниттік сақина конфигурациясы: S = кірістірілген магниттік сақина (магниттік қосқыш орнатылады, стандартты стандарт); Жоқ S = магнитті емес түрі (арнайы теңшелген, сирек пайдаланылады)

5. Порт ағынының түрі: Әдепкі PT (Rc) ағыны; қосымша G жіпі (G жұрнағы) / NPT жіпі (Т жұрнағы)

6. Магниттік қосқыш: Қосымша D-M9B, D-A93, CS1-J, CS1-G және басқа әмбебап үлгілер, жақшасыз бүйірлік резервтік ойықтарға тікелей орнатылған.

Жалпы стандартты техникалық параметрлер

(Стандартты сынақ шарттары: 20℃ қалыпты температура, құрғақ ауа)

• Жұмыс режимі: Екі жақты әрекетті бір поршеньді жетек

• Жұмыс қысымының диапазоны: 0,15~1,0МПа (φ6 тесігі: 0,2~1,0МПа)

• Дәлелдеу қысымы: 1,5 МПа

• Қоршаған орта температурасы: -20℃~70℃ (мұзсыз жұмыс ортасы)

• Жұмыс жылдамдығы: 30~500мм/с

• Айналуға қарсы дәлдік: ±0,1° (тесігі ≥16мм, жоғары дәлдік); ±0,2° (φ6/φ10 кішкентай тесіктер)

• Буфер режимі: Алдыңғы реттелетін резеңке соқтығысқа қарсы төсем + артқы бекітілген резеңке буфер (ауа буферінің опциясы жоқ)

• Құбыр портының өлшемі

￮ φ6 / φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Монтаждау және құбырлар: 3 жақты орнату (төменгі / үстіңгі / бүйірлік), икемді орналасуды бейімдеу үшін қосымша екі жақты құбыр схемасы

Теориялық қысым және кернеу деректері (@0,5МПа, бірлік: N)

Бір поршенді құрылым, стандартты бір цилиндрлі итеру күші бар, ауыр жетекші сценарийлер үшін тұрақты және сенімді

Жылдам таңдау нұсқаулығы

1. Тарту және қаттылыққа сұраныс: қос итеру шығысы және жоғары жылдамдықты таңдау және орналастыру тапсырмалары үшін CXS/CXSJ таңдаңыз; қаттылығы жоғары бағыттау, ауыр жүктемеге төзімділік және ұзақ инсульт тұрақты жұмыс үшін TR сериясын таңдаңыз.

2. Орнату кеңістігіне бейімделу: Өте ықшам тар кеңістік үшін CXSJ, кәдімгі ықшам кеңістік үшін CXS және стандартты кеңістік және ұзақ инсульт ауыр жүктеме сценарийлері үшін TR таңдаңыз.

3. Штанга түрін таңдау: Бір бағытты сызықты қозғалыс үшін стандартты TR бір ұшты шыбықты қабылдау; екі жақты монтаждау және екі бағытты синхронды әрекет үшін TRW қос таяқшасын таңдаңыз.

4. Позицияны анықтау конфигурациясы: Егер инсульт орнын анықтау қажет болса, кірістірілген магниттік сақинасы бар S жұрнағын таңдаңыз (TRxx×xxS).

Бір сөйлемнен тұратын түйіндеме

     SOLH TR сериялы JIS стандартты қос білік цилиндрі жоғары қаттылықты, айналуға қарсы дәл өнімділікті және күшті бүйірлік жүктемеге төзімділікті қамтамасыз етеді, әртүрлі штанга түрлері мен ықшам нұсқалары қол жетімді, бұл жоғары дәлдіктегі бағыттау, ұзақ жүріс және ауыр жүкті автоматтандырылған орналастыру және тасымалдау станциялары үшін таңдаулы шешім болып табылады.
