TN сериялы қос өзек цилиндрі

Т.Н сериялы қос білікті цилиндр | Ықшам құны төмен қос штангалы пневматикалық цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу және негізгі құрылым

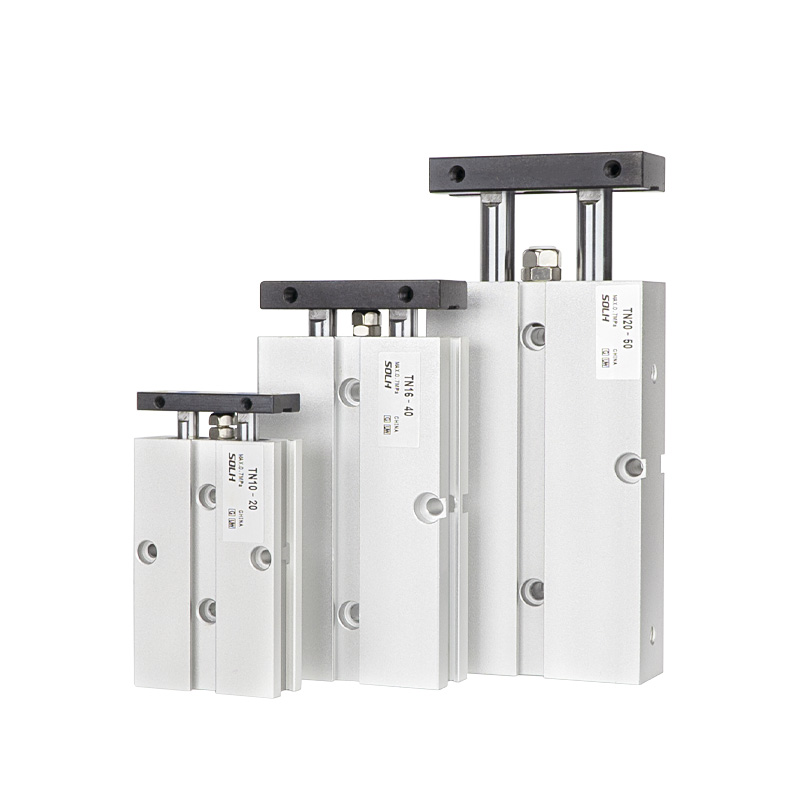

     SOLH TN сериясы - бір поршенді қос өзек құрылымы мен сырғымалы мойынтіректердің бағыттаушысы бар, үнемді ықшам қос білікті цилиндр. Кеңістікті үнемдейтін орнатуға және әмбебап орнатуға арналған, ол стандартты кірістірілген магниттік сақиналармен және реттелетін инсульт буферімен бірге келеді. ±0,2° айналуға қарсы дәлдікпен және ауытқуға қарсы тамаша өнімділігімен TN цилиндрі жеңіл жүкті автоматтандыру сценарийлерінде кеңінен қолданылады, соның ішінде дәлдік позициялау, дайындаманы престеу, материалды блоктау және сызықты тасымалдау, стандартты автоматтандырылған станциялар үшін керемет әмбебаптық пен шығын артықшылықтарын береді.

1. Негізгі құрылымдық артықшылықтар

• Тұрақты қос өзекшенің синхронды жұмысы: Бір поршеньді және қос параллельді қатты хромды шыбықтың ұзартылған жылжымалы төлке конфигурациясын қабылдайды. Қос шыбықты синхронды құрылым бұралу мен бұралуға тиімді қарсы тұрады, жеңіл жүкті бағыттау тапсырмалары үшін ±0,2° айналуға төзімділігі бар сенімді ауытқуға қарсы өнімділікке қол жеткізеді.

• Реттелетін буфер және инсультты дәл баптау: Инсультті дәл баптау және жұмсақ буферлеу үшін алдыңғы реттелетін резеңке соқтығысқа қарсы төсеммен жабдықталған; тұрақты кері қозғалысты қамтамасыз ететін жұмыс әсері мен шуды азайту үшін бекітілген артқы буфермен сәйкестендіріледі.

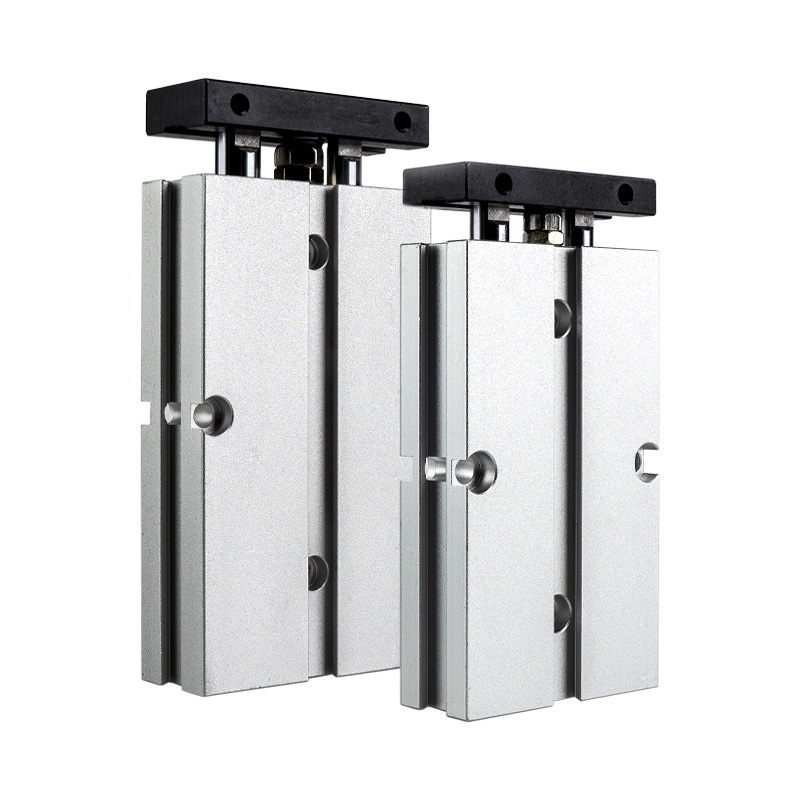

• Кеңістікті үнемдейтін 3 жақты орнату: Енгізілген корпус дизайны төменгі, жоғарғы және бүйірлік бағыттар бойынша икемді орнатуды қолдайды. Резервтелген бүйірлік ойықтар қосымша кронштейндерсіз тікелей магнитті қосқышты орнатуға мүмкіндік береді, бұл жабдықтың кеңістігін барынша пайдалануды қамтамасыз етеді.

• Стандартты магниттік конфигурация: Кірістірілген магниттік сақина (S жұрнағы) әмбебап автоматтандырылған қолданбалар үшін инсульт орнын ыңғайлы анықтауға мүмкіндік беретін магниттік емес нұсқасы жоқ барлық TN сериялы үлгілері үшін стандартты түрде жабдықталған.

2. Негізгі өнімді саралау (кілт таңдау анықтамасы)

• Т.Н және TR сериялары: TN ықшам өлшемдері бар, құны төмен және φ6 тесігі жоқ кәсіпорын стандартын қабылдайды; TR жоғары қаттылығы, ауыр жүктемеге төзімділігі және φ6 қоса алғанда толық саңылау өлшемдері бар JIS өнеркәсіптік стандартына сәйкес келеді.

• Т.Н және CXS / CXSJ сериялары: TN стандартты бір итеру шығысымен бір поршенді құрылымды ұсынады, неғұрлым қолжетімді және кеңістікті үнемдейді; CXS және CXSJ екі поршеньді дизайнды қосарланған қысымды және жоғары жылдамдықты өнімділікті қабылдайды, ауыр жүктеме және жоғары дәлдік сценарийлері үшін қолайлы.

Негізгі қосалқы сериялардың классификациясы (таяқ түрі)

Т.Н сериясы әр түрлі жеңіл жүктемелі автоматтандыру станциялары үшін бір жақты операцияны және екі жақты түрдегі қозғалыс талаптарын қанағаттандыру үшін екі негізгі штанга түрін қамтиды.

Үлгіні атау ережелерін аяқтаңыз

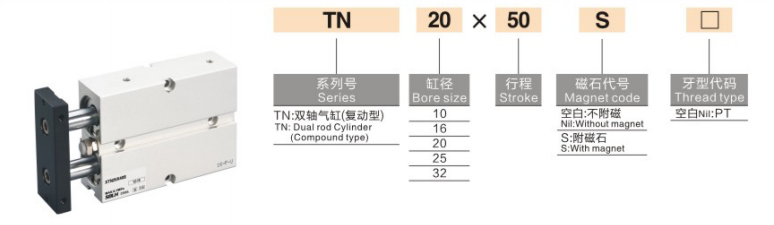

Үлгі мысалы: TN20×50S

1. Атау кодының анықтамасы

1. Серия коды: TN (бір ұшты өзек) / TNW (қосарлы өзек)

2. Тесік өлшемі: 10/16/20/25/32мм (φ6 тесігі жоқ, TR сериясынан басқа)

3. Стандартты инсульт: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200мм (макс. инсульт: 200мм)

4. Магниттік сақина конфигурациясы: S (стандартты кірістірілген магниттік сақина, міндетті конфигурация, магнитті емес нұсқасы жоқ)

5. Жіп түрі: Әдепкі PT (Rc) ағыны; қосымша G жіпі (G жұрнағы) / NPT жіпі (Т жұрнағы)

6. Магниттік қосқыш: Қосымша CS1-J, CS1-G, D-M9B және басқа үлгілер, тікелей бүйірлік резервтелген ойықтарға орнатылған

Жалпы стандартты техникалық параметрлер

(Стандартты сынақ шарттары: 20℃ қалыпты температура, құрғақ ауа)

• Жұмыс режимі: Екі жақты әрекетті бір поршеньді жетек

• Жұмыс қысымының диапазоны: 0,15~1,0МПа

• Дәлелдеу қысымы: 1,5 МПа

• Қоршаған орта температурасы: -20℃~70℃ (мұзсыз орта)

• Жұмыс жылдамдығы: 30~500мм/с

• Айналуға қарсы дәлдік: ±0,2° (тұрақты жеңіл жүктемені бағыттаушы дәлдік)

• Буфер режимі: Алдыңғы реттелетін резеңке соқтығысқа қарсы төсем + артқы бекітілген резеңке буфер (ауа буферінің опциясы жоқ)

• Құбыр портының өлшемі

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Монтаждау әдісі: Кірістірілген корпусты орнату + 3 жақты бекіту (төменгі / үстіңгі / бүйірлік), кеңістікті ультра үнемдейтін дизайн

Теориялық қысым және кернеу деректері (@0,5МПа, бірлік: N)

Кәдімгі жеңіл жүктеме сценарийлері үшін үнемді, стандартты бір итеру шығысымен бір поршенді құрылым

Жылдам таңдау нұсқаулығы

1. Бюджет және кеңістікті таңдау: Ультра ықшам кеңістік пен арзан жеңіл жүктеме талаптары үшін TN сериясын таңдаңыз; JIS стандарты, ауыр жүктемеде жұмыс істеу және φ6 ұңғыма талаптары үшін TR сериясын таңдаңыз.

2. Тарту және өнімділікті таңдау: қос итеру шығысы және жоғары жылдамдықты таңдау және орналастыру сценарийлері үшін CXS/CXSJ қос поршенді цилиндрлерді қабылдаңыз; стандартты бір итеру жұмыс талаптарын қанағаттандыратын болса, TN/TR бір поршенді цилиндрлерді таңдаңыз.

3. Штанга түрін таңдау: Кәдімгі бір бағытта жұмыс істеу үшін стандартты TN бір ұшты штангасын таңдаңыз; екі жақты монтаждау және екі жақты синхронды қозғалыс үшін TNW қос таяқшасын таңдаңыз.

4. Магниттік конфигурация ескертпесі: TN сериясының барлық цилиндрлері стандартты (міндетті конфигурация) S магнитті сақинасымен жабдықталған, қосымша таңдау қажет емес.
