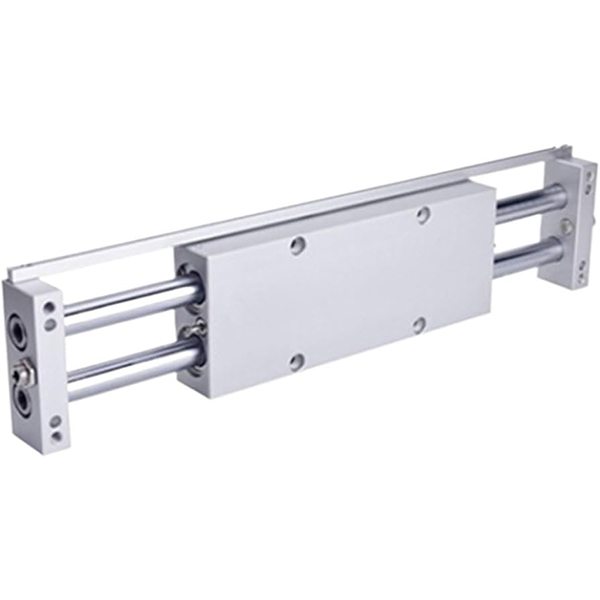

CX2 сериялы қос сырғымалы цилиндр | Төмен профильді жоғары қысымды пневматикалық цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу және негізгі құрылымдық мүмкіндіктер

SOLH CX2 сериясы - ультра төмен профильді, қос итеру шығысын, айналуға қарсы жоғары дәлдік пен күшті бүйірлік жүктемеге төзімділігі бар кәсіби қос поршенді қос штангалы сырғымалы мойынтірек цилиндрі. Ол 25 мм-ден 200 мм-ге дейінгі стандартты соққылармен φ10мм, φ15мм және φ25мм тесік өлшемдерін қамтиды. Ықшам орнату кеңістігі, дәл бағыттау және орташа ауыр жүкті итеру/тарту операцияларына арналған бұл серия әртүрлі дәлдіктегі автоматтандырылған станцияларда кеңінен қолданылады. CXWM (гидравликалық буфері бар сырғымалы мойынтірек) және CXWL (гидравликалық буфері бар шарикті мойынтірек) қоса кеңейтілген модельдер жоғары жылдамдықты және жоғары әсерлі жұмыс жағдайлары үшін қол жетімді.

Негізгі құрылымдық артықшылықтар

• Қос шыбықтың қос итеру шығысы: Қос поршеньді және қос штангалы біріктірілген құрылымды қабылдай отырып, теориялық тарту күші бірдей саңылау өлшемі бар бір штангалы цилиндрге қарағанда екі есе үлкен, қуатты қозғаушы күш пен тамаша құрылымдық қаттылықты қамтамасыз етеді. Стандартты CX2 моделі тұрақты сызықтық қозғалыс үшін жоғары дәлдіктегі сырғымалы мойынтіректерді бағыттайды.

• Ультра жоғары айналуға қарсы және позициялау дәлдігі: Симметриялық қос таяқша құрылымы айналуға қарсы сенімді механикалық өнімділікті жүзеге асырады. Айналуға қарсы дәлдік ±0,1° (φ10) және ±0,02° (φ25) жетеді, бұл қайталанатын орналасу тұрақтылығын қамтамасыз етеді. Бекіту беті мен поршеньді шыбықтар арасындағы жоғары дәлдіктегі параллель өңдеу бүйірлік және эксцентрлік жүктемелерге төзімділікті айтарлықтай арттырады.

• Төмен профильді және икемді көп бағытты орнату: Ультра жұқа жинақы корпус дизайны тар және шектеулі жабдық кеңістігіне тамаша бейімделеді. Цилиндр корпусы мен соңғы тақтайша екі жұмыс режимін қоса отырып, бекітілген орнатуды қолдайды:жылжымалы шеткі пластинкамен бекітілген цилиндр корпусы немесежылжымалы цилиндр корпусымен бекітілген соңғы пластина. Төрт жақты монтаждау саңылауларымен және үш бағытты құбыр порттарымен жабдықталған, ол икемді ауа құбырының орналасуымен жоғарыдан, төменнен және бүйірден бекітуді қолдайды.

• Бірқалыпты жұмыс және ұзақ қызмет ету мерзімі: Стандартты конфигурация ретінде қос ұшты резеңке буферлері бар қос әрекетті поршенді құрылым қозғалыс әсерін және жұмыс шуын тиімді азайтады. Қосымша CXWM/CXWL гидравликалық буфер нұсқалары шуды азайтуды және техникалық қызмет көрсетуді қажет етпейтін буферлеу өнімділігін жүзеге асыра отырып, жоғары жылдамдықты және төмен жылдамдықты жұмыс үшін тамаша соққы сіңіруді қамтамасыз етеді. Майсыз дизайн таза жұмыс ортасына бейімделеді және күнделікті техникалық қызмет көрсету шығындарын азайтады.

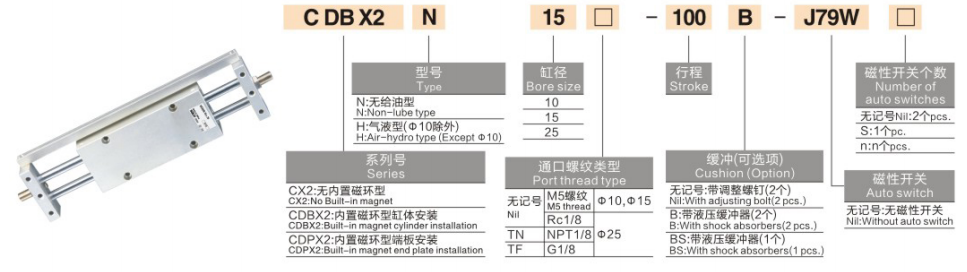

Үлгіні атау ережелерін аяқтаңыз

Үлгі мысалдары: CX2N15-50 | CX225-100-M9BW

Стандартты тапсырыс анықтамасының мысалдары

• CX210-25: 10 мм саңылау, 25 мм инсульт, магниттік қосқышсыз стандартты түрі

• CX215-75-2S: 15 мм саңылау, 75 мм инсульт, қос позицияны анықтауға арналған қос магнитті қосқыштар

• CX2N25-100: 25 мм саңылау, 100 мм инсульт, магнитке сезімтал сценарийлер үшін магнитсіз түрі

Стандартты негізгі техникалық параметрлер

(Стандартты сынақ шарттары: 20℃ қалыпты температура, 0,5МПа номиналды қысым)

1. Жалпы өнімділік сипаттамалары

• Жұмыс режимі: қос әрекетті (қос поршенді синхронды жетек)

• Жұмыс қысымының диапазоны: 0,15~0,7МПа; Дәлелдеу қысымы: 1,05 МПа

• Қоршаған орта температурасы: -10℃~60℃ (мұзсыз әдеттегі орта)

• Поршеньдік жұмыс жылдамдығы: 50~500мм/с (стандартты CX2); 800 мм/с дейін (CXWM/CXWL жоғары жылдамдықты нұсқалары)

• Буфер режимі: Екі жақты резеңке буфер (стандартты); CXWM/CXWL үлгілері үшін қосымша гидравликалық буфер

• Майлау режимі: Майсыз техникалық қызмет көрсетусіз жұмыс, таза өндірістік орталарға жарамды

2. Теориялық қос итеру деректері (бірлік: N)

3. Рұқсат етілген бүйірлік момент деректері (бірлік: Н·м)

4. Өнімнің салмағы туралы деректер (50 мм инсульт, бірлік: кг)

Әдеттегі қолданба сценарийлері

• Дәлдік материалды тасымалдау: Электрондық және жартылай өткізгіш дайындамаларды аудару, паллет алмасу және итеру/тарту үшін өте қолайлы. Айналуға қарсы ультра жоғары дәлдік жоғары дәлдіктегі позициялау және тасымалдау процестері кезінде нөлдік ауытқуды қамтамасыз етеді.

• Орташа ауыр жүкті көтеру: Өндірістік желідегі дайындамаларды көтеруге, қалыптарды шығаруға және ауыр жүкті қысқа уақытпен жүргізуге жарамды. Бірегей қос тарту құрылымы және күшті эксцентрикке қарсы жүктеме сыйымдылығы тұрақты және қуатты жүргізу өнімділігін қамтамасыз етеді.

• Шектеулі ғарыштық автоматтандыру станциялары: Тар саңылауларға арналған жабдықты орнату, көлденең ықшам орналасу және тығыз көп цилиндрлі орналасу үшін тамаша. Төмен профильді корпус және көп бағытты монтаждау дизайны кеңістікті барынша пайдалануды қамтамасыз етеді.

• Жоғары тазалықтағы жұмыс орталары: Майсыз және шаңы аз дизайн медициналық, тағамдық және электронды дәлдіктегі жабдыққа бейімделеді. Қосымша магнитсіз (N-түрі) нұсқасы магниттік кедергісіз магнитке сезімтал қолданба сценарийлеріне тамаша сәйкес келеді.

Үш қадамды жылдам таңдау нұсқаулығы

1. Тесік өлшемін таңдау: Нақты жұмыс жүктемесіне сәйкес тесік өлшемін таңдаңыз. Жеткілікті қауіпсіздік шегімен теориялық қос итеруді ≥ нақты жүктеме × 1,5 қамтамасыз етіңіз. Ауыр бүйірлік жүктемелері бар жұмыс жағдайлары үшін φ25 үлкен саңылау үлгісіне басымдық беріңіз.

2. Инсульт таңдау: Стандартты инсульт 25 мм-ден 200 мм-ге дейін ауытқиды, нақты саяхат талаптарына сәйкес таңдаңыз. Ұзақ инсульт, жоғары жылдамдық және жиі соққы жұмыс жағдайлары үшін CXWM/CXWL буфер үлгілеріне артықшылық беріңіз.

3. Функционалдық конфигурацияны таңдау

￮ Екі жақты позицияны анықтау: дәл инсульт шегін анықтау үшін 2S қос магнитті қосқыш конфигурациясын таңдаңыз.

￮ Жоғары жылдамдықты және соққылы жұмыс жағдайлары: CXWM (сырғақ мойынтірек + гидравликалық буфер) / CXWL (шарлы мойынтірек + гидравликалық буфер) жаңартылған нұсқаларын таңдаңыз.

￮ Магнитке сезімтал сценарийлер: магниттік кедергіні болдырмау үшін N-типті магнитсіз цилиндрді қабылдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH CX2 сериялы қос сырғанақ цилиндрі қос итеру шығысын, ультра жоғары айналуға қарсы дәлдікті, төмен профильді ықшам құрылымды және көп бағытты орнату икемділігін біріктіреді, шектеулі кеңістіктегі дәлдіктегі автоматтандырылған жабдық үшін тұрақты және сенімді орташа ауыр жүкті басқару шешімдерін қамтамасыз етеді.
