ACK сериялы бұрыштық цилиндр | 90°/180° айналу және төмен қарай қысқыш 2-і 1 цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу және негізгі құрылымдық мүмкіндіктер

     SOLH ACK сериясы 90°/180° айналу мен сызықты төмен қысу қозғалысын біріктіретін жоғары өнімді 2-де 1 бұрышты цилиндр болып табылады. φ25 мм-ден φ63 мм-ге дейінгі тесік өлшемдерін жабатын ол жоғары дәлдік пен күшті эксцентрлік жүктемеге төзімділік үшін кәсіби үш бағыттаушы ойық құрылымды қабылдайды. Қосымша бір жақты/екі жақты қысым тақталары және солға/оңға айналу бағыттары әртүрлі арматура орналасуларына толығымен бейімделеді. Жоғары қаттылықпен, ұзақ қызмет ету мерзімімен және ауыр жүкті қысу сыйымдылығымен ерекшеленетін ACK цилиндрі автоматтандырылған құрал-саймандарда, дәнекерлеудің орналасуында және штамптауды бекіту процестерінде кеңістікте шектеулі дайындамаларды қысу станциялары үшін кеңінен қолданылады.

1. Құрама айналу және қысу әрекеті

• Стандартты жұмыс реті: Тарту → 90°/180° солға/оңға айналдыру → төмен қарай қысу үшін ұзарту

• Кезекті қалпына келтіру: Қысқышты босату үшін артқа тартыңыз → кері айналдырыңыз → ұзартыңыз және қалпына келтіріңіз

• Жоғары дәлдіктегі позициялау: ±1,5° жоғары дәлдікпен стандартты 90° бұрылу бұрышы; 180° айналу түрі міндетті емес, дайындаманың қайталанатын және сенімді орналасуын қамтамасыз етеді.

2. Жоғары қаттылық және ұзартылған қызмет мерзімі

• Үш бағыттағы ойық құрылымы: Оңтайландырылған үш бағытты бағыттаушы дизайн керемет қозғалыс тұрақтылығын, жоғары бағыттау дәлдігін және күшті ауытқуға қарсы мүмкіндікті қамтамасыз етеді, қысу кезінде эксцентрлік жүктемеге тиімді қарсы тұрады.

• Жоғары берік материал конфигурациясы: Поршеньдік штанга тамаша тозуға төзімділік пен беріктік үшін термиялық өңдеу процесі бар арнайы легирленген болатты қабылдайды. Цилиндр корпусы коррозияға төзімділік пен құрылымдық қаттылықты арттыру үшін қатты анодтау өңдеуден өтеді.

• Премиум импортталған пломбалар: Ауаның ағуын тиімді азайтатын және цилиндрдің жалпы қызмет ету мерзімін едәуір ұзартып, күрделі жұмыс жағдайларына тамаша бейімделетін импортталған тығыздағыш материалдарын қабылдайды.

3. Икемді орнату және әртараптандырылған конфигурация

• Қосымша қысым тақталарының түрлері: тар дайындамаға арналған ACK бір жақты қысым тақтасы; Кең дайындамаларға арналған ACKD екі жақты қысым тақтасы, дайындамаларды қысу бойынша әртүрлі талаптарды қамтиды.

• Реттелетін айналу бағыты: L (сағат тіліне қарсы солға айналдыру) және R (сағат тіліне қарсы оңға бұру) әр түрлі сайттағы станция орналасуларына сәйкес келу үшін қосымша.

• Әмбебап монтаждау дизайны: Тікелей бекітуге арналған 4 түбі арқылы өтетін саңылаулармен жабдықталған, фланецті орнатумен үйлесімді. Резервтелген стандартты қосқыш ойықтар позицияны анықтау үшін магниттік ажыратқыштарды ыңғайлы орнатуға мүмкіндік береді.

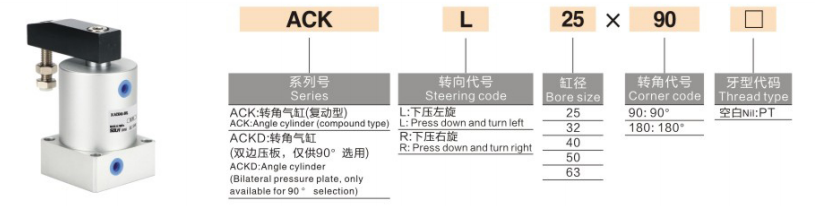

Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

1. Типтік үлгі мысалдары: ACKL25-90, ACKDR40-90

2. Стандартты тапсырыс үлгілері

• Бір жақты солға бұрылу 90°: ACKL25-90 (φ25 саңылау, солға айналу, 90° стандартты бұрыш)

• Екі жақты оңға бұрылу 90°: ACKDR32-90 (φ32 саңылау, екі жақты пластина, оң жақ айналу, 90° бұрыш)

• Үлкен ұңғылы ауыр жүк түрі: ACKL63-90 (φ63 максималды саңылау, солға айналу, ауыр жүкті қысу үшін 90° бұрыш)

Жалпы техникалық параметрлер (20℃, 0,5МПа стандартты жағдай)

1. Негізгі техникалық сипаттамалар

• Жұмыс режимі: қос әрекетті құрамдас қозғалыс (айналу + төмен қарай қысу)

• Жұмыс қысымының диапазоны: 0,15~1,0МПа; Дәлелдеу қысымы: 1,5 МПа

• Қоршаған орта температурасы: -20℃~80℃

• Поршеньдік жұмыс жылдамдығы: 50~200мм/с

• Айналу бұрышы: 90° (стандартты); 180° (міндетті емес)

• Стандартты қысқыш инсульт: φ25=12мм; φ32=16мм; φ40=20мм; φ50=25мм; φ63=30мм

2. Теориялық қысу күші (бірлік: N @0,5 МПа)

3. Өнім салмағы (бірлік: кг @90° стандартты түрі)

Әдеттегі қолданба сценарийлері

• Станок және дәнекерлеу құрылғылары: Дайындаманы позициялауды қысу, дәнекерлеуді бекіту және штамптау станциясының ауысуына қарсы мінсіз. Біріктірілген айналдыру және қысу 2-і 1 әрекеті механикалық құрылымды жеңілдетеді және орнату орнын үнемдейді.

• Электрондық және дәл құрамдастарды өңдеу: Паллеттерді қысу, айлабұйымдарды бекіту және микро-дәл бөлшектерді орналастыру үшін қолайлы. Ол жоғары дәлдік пен тазалық талаптарын қанағаттандыра отырып, жоғары орналасу дәлдігін және шаңның аз шығуын қамтамасыз етеді.

• Автоматтандырылған тасымалдау механизмі: Тұрақты, тегіс және қайталанатын құрама қозғалыс өнімділігін қамтамасыз ете отырып, айналмалы үстелді шектеу, айналдыру механизмін орналастыру және қысқа жүріспен қысу станциялары үшін кеңінен қолданылады.

• Ауыр жүкті бекітуге арналған жұмыс жағдайлары: Күшті қысу күші және эксцентрикке қарсы тамаша сыйымдылығы бар ол ауыр дайындамаларды қысуға, қалыптарды бекітуге және үлкен жүкті дәлдікпен орналастыру сценарийлеріне тамаша бейімделеді.

3-қадамды жылдам таңдау нұсқаулығы

1. Тесік өлшемін таңдау: Нақты қысқыш жүктемеге сәйкес тесік өлшемін таңдаңыз. Теориялық қысқыш күшін ≥ нақты жүктеме × 1,5 қауіпсіздік коэффициентін қамтамасыз ету; ауыр жұмыс жағдайлары үшін φ40 немесе одан үлкен ұңғымаға басымдық беріңіз.

2. Инсульт таңдау: Стандартты қысқыш инсульт 12 мм-ден 30 мм-ге дейін ауытқиды. Жұмыс кезінде механикалық кедергілерді болдырмау үшін дайындаманың биіктігіне сәйкес 3~5 мм жүріс жиегін сақтаңыз.

3. Конфигурацияны таңдау

￮ Қысым тақтасының түрі: Тар дайындамалар үшін ACK бір жақты тақтаны таңдаңыз; кең дайындамалар үшін ACKD екі жақты тақтасын таңдаңыз.

￮ Айналу бағыты: Станцияның нақты орналасуына және механикалық кедергі жағдайларына сәйкес L солға айналдыру немесе R оңға бұру параметрін таңдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH ACK сериялы бұрыштық цилиндр 90°/180° айналуды және төмен қарай қысқыш біріктіруді қолдайтын жоғары дәлдіктегі үш бағыттаушы ойық құрылымды қабылдайды. Қосымша бір/екі жақты қысым пластиналары, икемді солға/оңға айналуы және ауыр жүктемеде ауытқуға қарсы тамаша өнімділігі бар, бұл кеңістігі шектеулі әртүрлі автоматтандырылған арматура станциялары үшін қаттылығы жоғары және ұзақ қызмет ететін қысқыш шешім.
