MK сериялы айналмалы қысқыш цилиндр | 90° айналу және сызықтық қысқыш 2-і 1 пневматикалық цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу және негізгі құрылымдық мүмкіндіктер

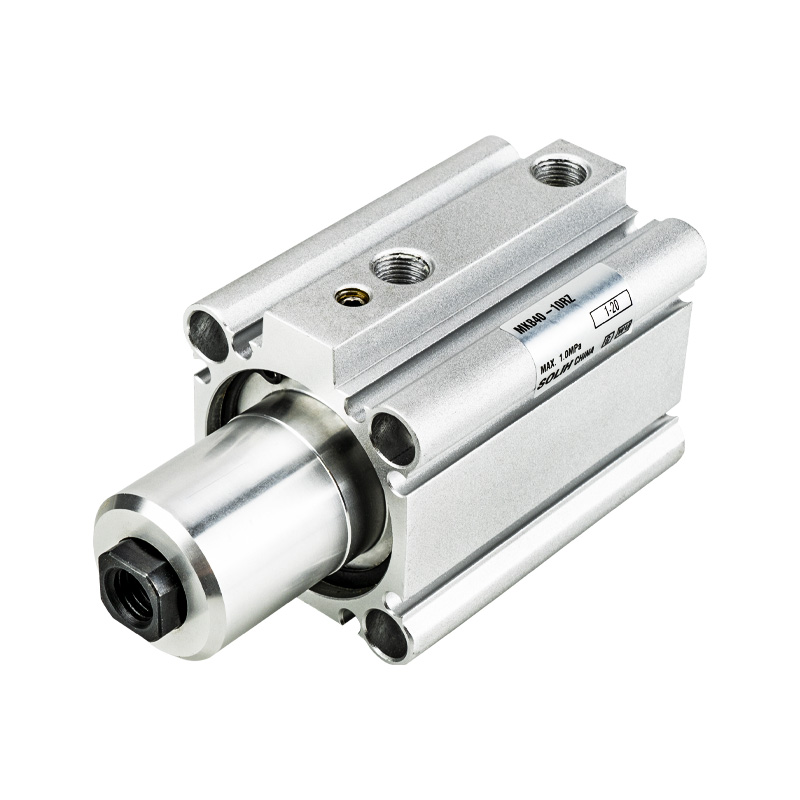

     SOLH MK сериясы 90° айналу мен сызықтық қысу қозғалысын біріктіретін стандартты 2-де 1 айналмалы қысқыш цилиндр болып табылады. Ол 5 мм-ден 50 мм-ге дейінгі стандартты қысу соққыларымен φ12 мм-ден φ63 мм-ге дейінгі тесік өлшемдерін қамтиды. Өте ықшам орнату, 3 есе жаңартылған рұқсат етілген инерция моменті, 4 жақты магниттік қосқышты орнату және қосымша солға/оңға айналдыру мүмкіндігі бар бұл цилиндр дайындамаларды орналастыру, қысу және бекіту үшін кеңістікте шектеулі автоматтандырылған станциялар үшін өте қолайлы, стандартты автоматтандырылған бекіту жүйелері үшін негізгі пневматикалық компонент ретінде қызмет етеді.

1. Құрама айналу және қысу қозғалысы

• Жұмыс реті: Тарту → 90° солға/оңға бұру → қысу үшін ұзарту; Кері реттілік: қысқышты босату үшін артқа тартыңыз → кері 90° айналдырыңыз → қалпына келтіру үшін ұзартыңыз.

• Жоғары дәлдіктегі позициялау: ±5° төзімділікпен бекітілген 90° айналу бұрышы, тамаша айналуға қарсы өнімділікті және сенімді қайталанатын позициялау дәлдігін қамтамасыз етеді.

2. Жақсартылған жоғары жүктеме сыйымдылығы

• 3X жоғары инерция моменті: Жаңа жаңартылған MK сериясы рұқсат етілген инерция моментін үш есе арттырады, дәстүрлі MK2 сериясының ауыр жүктеме өнімділігіне сәйкес келеді, жоғары жылдамдықты жұмыс пен үлкен инерциялық дайындамаларды қысу сценарийлеріне тамаша бейімделеді.

• Күшті қысу күші: Максималды φ63 саңылау үлгісі 0,5 МПа-да 12,4 кН-ға дейін күшті қысу күшін қамтамасыз етеді, бұл ауыр жүкті қолданбалар үшін тұрақты және қатты қысуды қамтамасыз етеді.

3. Шағын дене және икемді көп бағытты орнату

• Жіңішке және қысқартылған құрылым: Кәдімгі MK2 цилиндрлеріне қарағанда жалпы ұзындығы 3~10 мм қысқа ультра жұқа корпус дизайны тар және ықшам жабдық орналасулары үшін кеңістікті пайдалануды айтарлықтай жақсартады.

• Көп жақты қосқышты орнату: 4 жақты магниттік қосқышты орнатуды қолдайды (тек 2 жақты үшін φ20/φ25). Енгізілген қосқыштың дизайны сыртқы әсер мен кедергілерді болдырмайды, икемді және ұқыпты схема орналасуын қамтамасыз етеді.

• Әмбебап орнату әдісі: Түрлі құрастыру талаптарын қанағаттандыру үшін тікелей бекітілген монтаждау және фланецті орнатумен үйлесімді өтетін саңылаулармен және екі жақты бұрандалы тесіктермен жабдықталған.

4. Сенімді және берік өнімділік

• Тұрақты буферлеу: Екі жақты резеңке буферлері бар қос әрекетті құрылым ұзақ мерзімді тұрақты циклдік жұмыс үшін жұмыс әсерін, діріл мен жұмыс шуды тиімді түрде азайтады.

• Майсыз жұмыс: Шаңсыз және таза жұмыс орталарына жарамды кәсіби майсыз майлау дизайнын қабылдайды.

• Стандартты магниттік конфигурация: Магниттік ажыратқыштар үшін резервтелген бекіту ойықтары бар кірістірілген магниттік сақина, инсульт орнын анықтауға ыңғайлы.

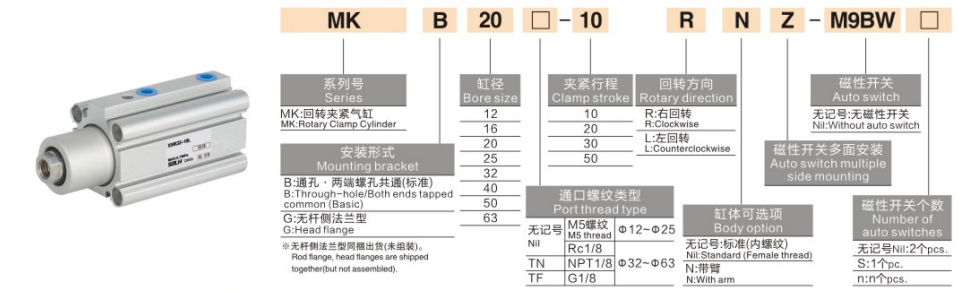

Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

1.Типтік үлгі мысалдары: MKB20-10RZ, MKB40-20LZ-M9BW

2. Стандартты тапсырыс мысалдары

• Стандартты оңға бұру: MKB25-15RZ (φ25 саңылау, 15 мм инсульт, сағат тілімен айналу, қосқыш жоқ)

• Қос қосқыштармен солға айналдыру: MKB32-20LZ-2S (φ32 саңылау, 20 мм жүріс, сағат тіліне қарсы айналу, қос позиция қосқыштары)

• Үлкен ұңғылы ауыр жүк түрі: MKB63-50RZ (φ63 саңылау, 50 мм максималды инсульт, ауыр жүкті қысу үшін оң жақ айналу)

Жалпы техникалық параметрлер (20℃, 0,5МПа стандартты жағдай)

1. Негізгі техникалық сипаттамалар

• Жұмыс режимі: қос әрекетті құрама қозғалысы (90° айналу + сызықты қысу)

• Жұмыс қысымының диапазоны: 0,1~1,0МПа; Дәлелдеу қысымы: 1,5 МПа

• Қоршаған орта температурасы: -10℃~70℃ (мұздамайды); -10℃~60℃ магниттік ажыратқыштар орнатылған

• Поршеньдік жұмыс жылдамдығы: 50~200мм/с

• Буфер режимі: Екі жақты резеңке буфер

• Майлау режимі: Майсыз жұмыс (майлау қажет емес)

2. Қысқыш күш деректері (бірлік: кН @0,5МПа)

3. Рұқсат етілген инерция моменті (бірлік: кг·м²)

4. Өнімнің салмағы (бірлік: кг @20мм соққы)

Әдеттегі қолданба сценарийлері

• Дайындаманы орналастыру және қысу: Кеңінен станок арматура, дәнекерлеу позициялау, штамптау бекіту және құрастыру станциясын қысу үшін қолданылады. Біріктірілген 2-і 1 айналу және қысу дизайны механикалық құрылымды жеңілдетеді және орнату орнын үнемдейді.

• Электрондық және дәл құрамдастарды бекіту: Майсыз және аз шаңды сипаттамалар жартылай өткізгіш науаны қысуға, телефон қабықшасының орналасуына және бөлшектерді микро дәлдікпен бекітуге тамаша сәйкес келеді, жоғары тазалық пен жоғары дәлдік талаптарын қанағаттандырады.

• Автоматтандырылған тасымалдауды шектеу: Тұрақты және қайталанатын құрама қозғалыс өнімділігін қамтамасыз ететін айналмалы үстелді шектеу, айналдыру механизмін орналастыру және қысқа жүрістегі айналмалы қысқыш станциялар үшін өте қолайлы.

• Ауыр жүкті бекіту станциялары: Жоғары қысу күшімен және иілуге ​​қарсы тамаша сыйымдылығымен жабдықталған, ол ауыр дайындамаларды қысу, қалыптарды бекіту және үлкен жүкті дәлдікпен орналастыру сценарийлері үшін қолданылады.

3-қадамды жылдам таңдау нұсқаулығы

1. Тесік өлшемін таңдау: Нақты қысқыш жүктемеге сәйкес тесік өлшемін таңдаңыз. Теориялық қысқыш күшін ≥ нақты жүктеме × 1,5 қауіпсіздік коэффициентін қамтамасыз ету; ауыр жұмыс жағдайлары үшін φ40 немесе одан үлкен ұңғымаға басымдық беріңіз.

2. Инсульт таңдау: Стандартты қысқыш инсульт 5 мм-ден 50 мм-ге дейін ауытқиды. Дайындаманың нақты биіктігіне қарай инсультті таңдаңыз және механикалық кедергілерді болдырмау үшін 3~5 мм маржаны сақтаңыз.

3. Конфигурацияны таңдау

￮ Айналу бағыты: Сайттағы станция орналасуына сәйкес болу үшін RZ (сағат тілімен оңға бұру) немесе LZ (сағат тіліне қарсы солға бұру) таңдаңыз.

￮ Позицияны анықтау: қысу және босату күйіне арналған қос позиция сигналдарын алу үшін 2S қос қосқыш конфигурациясын таңдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH MK сериясының стандартты айналмалы қысқыш цилиндрі 90° айналу және сызықты қысу функцияларын біріктіреді, 3 есе жақсартылған инерция моменті, ультра ықшам корпус, көп бағытты орнату және күшті ауыр жүкті қысу мүмкіндігі бар, ол кеңістікті үнемдейтін және пневматикалық бекіту стансасы мен қысқышты орнатудың оңтайлы шешімі ретінде қызмет етеді.
