TC сериялы үш осьтік бағыттаушы өзек цилиндрі | TCL/TCM қаттылығы жоғары бұралуға қарсы пневматикалық цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу және негізгі құрылымдық мүмкіндіктер

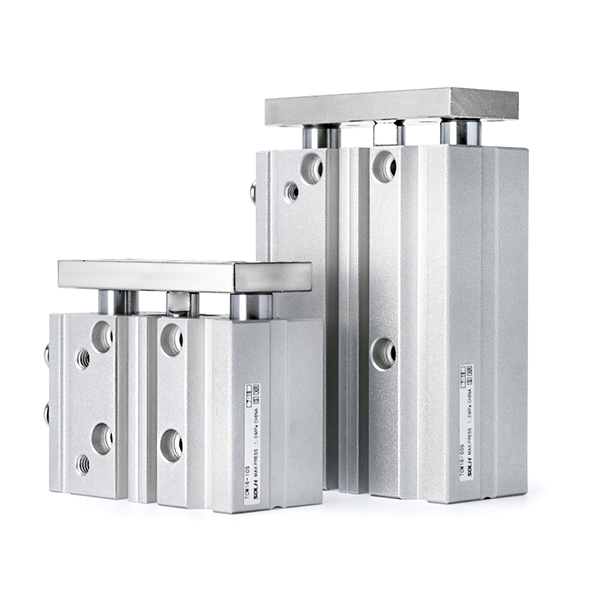

     SOLH TC сериясы - біріктірілген қос бағыттаушы өзек + орталық поршеньді өзек құрылымын қабылдайтын жоғары өнімді үш осьті бағыттаушы өзек цилиндрі. Аса жоғары қаттылықпен, бұралуға қарсы тамаша қабілетімен, күшті бүйірлік жүктемеге төзімділігімен және дәл позициялау дәлдігімен ерекшеленетін бұл серия екі негізгі модельді қоса алғанда, φ6 мм-ден φ100 мм-ге дейінгі толық ұңғы диапазонын қамтиды: TCL дәлдіктегі шарикті мойынтірек түрі және TCM ауыр салмақты сырғымалы подшипник түрі. Ол ықшам итеру, көтеру, тоқтату және дәл аудару станциялары үшін кеңінен қолданылады, автоматтандырудың стандартты сценарийлерінде SMC MGP сериясын тамаша алмастырғыш ретінде қызмет етеді.

Негізгі құрылымдық артықшылықтар

• Өте жоғары қаттылық үш осьтік құрылым: Екі жоғары берік мойынтіректі болат бағыттаушы шыбықтармен және бір орталық поршеньдік шыбықтармен жабдықталған, біріктірілген үш осьті құрылым қарапайым цилиндрлерге қарағанда екі еседен астам бұралуға төзімділік пен бүйірлік жүктемені қамтамасыз етеді. Ол иілу мен ығысуды тиімді болдырмайды, эксцентрлік жүктемеге және көлденең соққыға тамаша тұрақтылықпен жұмыс жағдайларына бейімделеді.

• Толық сценарийлер үшін қос подшипник конфигурациялары

￮ TCL (шарлы подшипник): Ультра төмен үйкеліс, ультра тегіс инсульт және тұрақты жоғары жиілікті жұмыс, дәлдікпен тарту, жоғары жылдамдықты велосипедпен жүру және төмен үйкеліс қозғалыс талаптары үшін өте қолайлы.

￮ TCM (жылжымалы мойынтірек): Жез қорытпасынан жасалған жылжымалы втулканы қолдана отырып, ол тамаша тозуға төзімділік, соққыға төзімділік және бүйірлік жүктемеге төзімділікпен ерекшеленеді, ауыр жүк, шаң және тежегіш жұмыс жағдайларына өте қолайлы.

• Біріктірілген жұқа және ықшам дизайн: Қозғалтқыш және бағыттаушы бөлік жалпы орнату кеңістігін азайту үшін жоғары деңгейде біріктірілген. Үстіңгі және бүйір беттеріндегі қосарлы ауа саңылаулары құбырлардың икемді орналасуын қолдайды, бұл жердегі құбырлардың әртүрлі бағыттарына және жинақы жабдық құрылымдарына бейімделеді.

• Жоғары дәлдіктегі қайталанатын орналасу: Өте жоғары қайталанатын позициялау дәлдігін қамтамасыз ету үшін нақты орналасу саңылаулары негізде, артқы бетінде және бекіту тақтасында сақталған. Төрт жақты магниттік қосқыш ойықтары инсульт орнын икемді және жан-жақты анықтауды жүзеге асыра отырып, көп бағытты қосқыш орнатуды қолдайды.

• Стандартты премиум конфигурациясы: Кірістірілген магниттік сақина (стандартты S магниті), екі жақты резеңке буферлер және майсыз техникалық қызмет көрсетуді қажет етпейтін дизайн, таза шеберхана жұмысының стандарттарына сәйкес келеді. 5 мм-ден 500 мм-ге дейінгі стандартты инсультпен қосарланған дизайн әдеттегі автоматтандырудың барлық дерлік жүргізу соққыларын қамтиды.

Үлгіні атау ережелерін аяқтаңыз

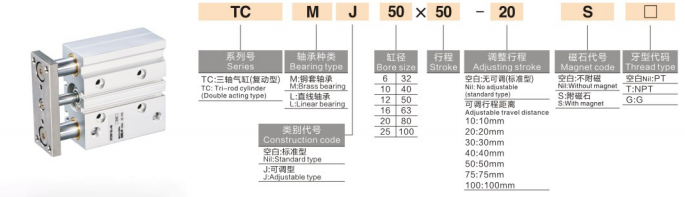

Үлгі мысалдары: TCM20-50S | TCL16-30J-20S-Т

Стандартты тапсырыс анықтамасының мысалдары

• TCM25-75S: 25 мм саңылау, 75 мм инсульт, кірістірілген магниті бар сырғымалы мойынтірек түрі

• TCL20-50J-20S: 20 мм саңылау, 50 мм стандартты инсульт, 20 мм реттелетін инсульт, магниті бар шарикті подшипниктің дәл түрі

• TCM32-100S-T: 32 мм саңылау, 100 мм инсульт, жоғары температураға төзімді сырғымалы мойынтірек түрі

Стандартты негізгі техникалық параметрлер

(Стандартты сынақ шарттары: 20℃ қалыпты температура, 0,5МПа номиналды қысым)

1. Жалпы өнімділік параметрлері

• Жұмыс режимі: Екі жақты әрекетті кері қозғалыс

• Жұмыс қысымының диапазоны: 0,1~1,0МПа; Дәлелдеу қысымы: 1,5 МПа

• Қоршаған орта температурасы: -20℃~70℃ (мұзсыз әдеттегі орта); -20℃~120℃ (-T жоғары температура нұсқасы)

• Поршеньдік жұмыс жылдамдығы: 50~500мм/с (φ6~63 шағын және орташа тесік); 50~400мм/с (φ80/100 үлкен тесік)

• Буфер режимі: Стандартты екі жақты резеңке буфер; жоғары әсер ету сценарийлері үшін қосымша ауа жастығы буфері

• Майлау режимі: Майсыз техникалық қызмет көрсетусіз жұмыс, таза өндірістік орталарға жарамды

2. Теориялық күш деректері (@0,5МПа, бірлік: N)

3. Өнімнің салмағы туралы деректер (50 мм инсульт, бірлік: кг)

TCL және TCM негізгі таңдауды салыстыру

Орнату әдістері және типтік қолдану сценарийлері

1. Икемді көп монтаждық дизайн

• Денені тікелей орнату: Төменгі, бүйірлік және шеткі беттердегі бұранда саңылаулары қосымша кронштейндерді қажет етпей тікелей бекітуге арналған, бұл орнында орнату үшін жылдам жинауға және бөлшектеуге мүмкіндік береді.

• Қосымша көмекші керек-жарақтар: Жабдықтың әртүрлі құрылымдық конструкцияларына бейімделу үшін икемді көлденең және тік орналасуды қолдайтын фланецті (F) және аяқ кронштейнін (L) орнату керек-жарақтары бар.

2. Негізгі өнеркәсіптік қолданбалар

• Конвейер желісін автоматтандыру: Дайындаманы тоқтату, материалды көтеру және паллет орналастыру; күшті соққыға төзімділік және офсеттік өнімділік тұрақты тасымалдауды және шектеу жұмысын қамтамасыз етеді.

• 3C электронды дәл өңдеу: ПХД өңдеу, терминалды қысу позициялау және жеңіл дайындамаларды аудару; айналуға қарсы жоғары дәлдік нөлдік ауытқу дәлдігін жинауға және өңдеуге кепілдік береді.

• Қаптама машиналары: Материалдық қалқаны жүргізу, силос қақпасын ауыстыру және қысқа қашықтыққа материалды итеру; ықшам корпус жоғары интеграцияланған орау жабдығының орналасуына тамаша бейімделеді.

• Жалпы өнеркәсіптік автоматтандыру: Дөңгелекті көтеру, бөлшектерді шығару және эксцентрлік жүкті жүргізу; дәстүрлі бөлінген цилиндр + бағыттаушы өзек комбинацияларын ауыстыру үшін цилиндр және бағыттаушы функцияларды біріктіреді, жабдық құрылымын жеңілдетеді және шығындарды азайтады.

TC сериясы мен SMC MGP сериясын ауыстыруды салыстыру

Үш қадамды жылдам таңдау нұсқаулығы

1. Тесік өлшемін таңдау: Нақты жұмыс жүктемесіне сәйкес қажетті күш күшін есептеу; шамадан тыс жүктемені болдырмау үшін 50% қауіпсіздік шегін сақтай отырып, теориялық итеру ≥ нақты жүктеме × 1,5 саңылау өлшемін таңдаңыз.

2. Мойынтіректер түрін таңдау: Дәл позициялау және жоғары жиілікті тегіс цикл сценарийлері үшін TCL шарикті подшипникті таңдаңыз; ауыр жүкті, шаңды және қатты әсер ететін жұмыс жағдайлары үшін TCM сырғымалы подшипникті таңдаңыз.

3. Функционалдық конфигурацияны таңдау

￮ Инсультті дәл реттеу сұранысы: J-түріндегі реттелетін инсультті таңдаңыз (0~50мм реттелетін диапазон)

￮ Позицияны анықтау сұранысы: S магнит конфигурациясын + көп бағытты магниттік қосқыштарды таңдаңыз (төрт жақты орнатуға болады)

￮ Жоғары температуралы жұмыс ортасы: -T жоғары температураға төзімді опцияны таңдаңыз (-20℃~120℃)

Бір сөйлемнен тұратын түйіндеме

      SOLH TC сериялы үш осьті бағыттаушы цилиндрі жоғары қаттылықты, супер бүйірлік жүктемеге төзімділікті және жоғары дәлдіктегі айналуға қарсы өнімділікті қосарлы мойынтірек опцияларымен және реттелетін инсультпен және жоғары температурада қосымша функциялармен біріктіреді, бұл толық көріністі тоқтату, жүргізуді автоматтандыру және көтеру үшін SMC MGP сериясын ең үнемді тікелей ауыстыру ретінде қызмет етеді.
