MGF сериясы бағыттаушы үстел цилиндрі | Төмен профильді жоғары ауытқуға қарсы пневматикалық цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу және негізгі құрылымдық мүмкіндіктер

     SOLH MGF сериясы үлкен концентрлік бағыттаушы жең құрылымымен және 360° біркелкі ауытқуға қарсы жүктеме сыйымдылығымен ерекшеленетін төмен профильді бағыттаушы үстел цилиндрі. φ40мм, φ63мм және φ100мм саңылау өлшемдерін 30мм-ден 100мм-ге дейінгі стандартты қысқа соққылармен қаптай отырып, бұл цилиндр ультра жұқа төмен биіктіктегі дизайнды қабылдайды және үстіңгі және астыңғы екі бағытты орнатуды қолдайды. Ол ықшам автоматтандырылған жабдық үшін таңдаулы пневматикалық шешім ретінде қызмет ететін дайындамаларды көтеру, дәл орналастыру, станцияны бұру және ауыр жүкті итеру сияқты қысқа соққылардағы ауыр жүкті жұмыс жағдайларына тамаша сәйкес келетін эксцентрикке қарсы тамаша жүктеме өнімділігін және жоғары дәлдіктегі айналуға қарсы мүмкіндік береді.

Негізгі құрылымдық артықшылықтар

• Ультра төмен профиль және кішірейтілген биіктік: Орнатудың жалпы биіктігі MGQ сериясынан 15–20% төмен, бұл өте ықшам жабдық орналасуына сәйкес келетін ультра жұқа корпусты жүзеге асырады. Дәстүрлі қос бағыттаушы шыбықтың құрылымын үлкен диаметрлі концентрлік бағыттаушы жеңмен ауыстыру жалпы салмақты шамамен 15%-ға азайтады және бағытталған сезімталдықсыз тұрақты 360° жан-жақты ауытқуға қарсы өнімділікті қамтамасыз етеді.

• Күшті эксцентрикке қарсы жүктеме және жоғары қаттылық: Біріктірілген үлкен бағыттаушы жең және кірістірілген айналуға қарсы істік құрылымы цилиндрге φ100 мм үлгісі үшін 409Н·м дейін жететін ультра үлкен рұқсат етілген момент береді. Ол кез келген 360° бағыттан ауытқусыз немесе кептеліссіз эксцентрлік жүктемелерді тұрақты көтереді. Жоғары дәлдіктегі айналуға қарсы дәлдік тұрақты қайталанатын орналастыруды қамтамасыз етеді: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Монтаж және құбырлардың икемді орналасуы: Көлденең көтеру, тік басу және көп бағытты жұмыс сценарийлеріне бейімделу үшін үстіңгі және астыңғы беттерге бекітілген орнатуға мүмкіндік беретін инновациялық үстіңгі және астыңғы екі бағытты орнату дизайнын қабылдайды. Төрт жақты T-слотының дизайнымен жабдықталған (құбырдың бетін қоспағанда, қол жетімді үш жағы) икемді көп позициялы инсультті анықтау үшін төрт жағынан магниттік ажыратқыштарды орнатуға болады.

• Төзімді және техникалық қызмет көрсетуді аз қажет ететін дизайн: Қос ұшты резеңке буферлері бар қос әрекетті поршеньді құрылым цилиндр мен перифериялық жабдықтың қызмет ету мерзімін ұзарта отырып, қозғалыс әсерін және жұмыс шуды тиімді түрде азайтады. Майсыз техникалық қызмет көрсетусіз дизайн таза ортада жұмыс істеуді қолдайды және күнделікті техникалық қызмет көрсету шығындарын айтарлықтай азайтады.

Үлгіні атау ережелерін аяқтаңыз

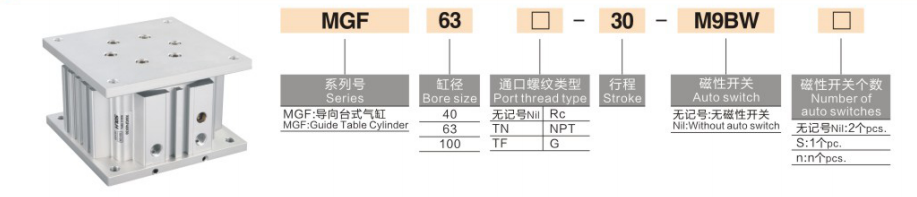

Үлгі мысалдары: MGF63-50-M9BW | 10-MGF40-30-Y59B

Стандартты тапсырыс анықтамасының мысалдары

• MGF40-30: 40 мм саңылау, 30 мм инсульт, магниттік қосқышсыз стандартты түрі

• MGF63-75-2S: 63 мм саңылау, 75 мм инсульт, қос позицияны анықтауға арналған қос магнитті қосқыштар

• 10-MGF100-100-Y59B: 100 мм саңылау, 100 мм инсульт, Y59B магниттік қосқышы бар таза шаңы аз серия

Стандартты негізгі техникалық параметрлер

(Стандартты сынақ шарттары: 20℃ қалыпты температура, 0,5МПа номиналды қысым)

1. Жалпы өнімділік сипаттамалары

• Жұмыс режимі: Екі жақты әрекетті кері қозғалыс

• Жұмыс қысымының диапазоны: 0,1~1,0МПа; Дәлелдеу қысымы: 1,5 МПа

• Қоршаған орта температурасы: -10℃~60℃ (мұзсыз орта)

• Поршеньдік жұмыс жылдамдығы: 50~500мм/с

• Буфер режимі: Соққыларды азайтуға және шуды жоюға арналған екі жақты резеңке буфер

• Майлау режимі: Майсыз техникалық қызмет көрсетусіз жұмыс, таза шеберханалармен үйлесімді

2. Теориялық күш деректері (бірлік: N)

3. Рұқсат етілген момент деректері (100мм/с, бірлік: Н·м)

4. Өнімнің салмағы туралы деректер (50 мм инсульт, бірлік: кг)

Әдеттегі қолданба сценарийлері

• Көтеру және орналастыру станциялары: Өндірістік желідегі дайындамаларды домкраттау, паллеттерді орналастыру және айлабұйымдарды шығару үшін өте қолайлы. Қаттылығы жоғары бағыттаушы құрылым позициядан ауытқусыз қысқа мерзімді ауыр жүктеме жағдайында тұрақты жұмысты қамтамасыз етеді.

• Станцияны бұру және бағытты ауыстыру: Индекс тақтасын айналдыру, дайындаманы 90° бұру және автоматтандырылған бағытты ауыстыру процестері үшін қолайлы. Айналуға қарсы ультра жоғары дәлдік тұрақты өңдеу мен құрастыру дәлдігіне кепілдік береді.

• Ауыр жүкті қысқа қашықтыққа аударма: Қысқа инсульттағы ауыр жүкті итеру/тарту және 360° еркін бағытта эксцентрлік жүкті жүргізу үшін тамаша. Бірыңғай жан-жақты ауытқуға қарсы мүмкіндік дәстүрлі қос бағыттағышты цилиндрлердің бағытты шектеуін шешеді.

• Тазалығы жоғары автоматтандырылған жабдық: Майсыз және шаңы аз дизайн жартылай өткізгіштердің, 3C электроникасының және медициналық жабдықтың қатаң жұмыс орталарына бейімделеді, техникалық қызмет көрсету талаптары төмен таза цех өндірісінің стандарттарына сәйкес келеді.

MGF және MGQ негізгі айырмашылығын салыстыру

Үш қадамды жылдам таңдау нұсқаулығы

1. Тесік өлшемін таңдау: Нақты жұмыс жүктемесі негізінде сәйкес тесікті таңдаңыз. Теориялық жүктемені ≥ нақты жүктеме × 1,5 қамтамасыз етіңіз. Тұрақтылық пен ауытқуға қарсы өнімділікті арттыру үшін эксцентрлік жүктеме жұмыс жағдайлары үшін үлкенірек саңылау өлшемдеріне басымдық беріңіз.

2. Инсульт таңдау: Стандартты инсульт опциялары 30мм, 50мм, 75мм және 100мм. Төмен профильді және эксцентрикке қарсы жоғары сыйымдылықты қажет ететін барлық қысқа инсульт қолданбалары (≤100мм) үшін MGF сериясын таңдаңыз.

3. Конфигурацияны таңдау

￮ Қос позициялық инсультті анықтау: позицияны дәл бақылау үшін 2S қос магнитті қосқыш конфигурациясын таңдаңыз.

￮ Жоғары тазалық ортасы: жартылай өткізгішті, медициналық және электронды дәлдіктегі жабдық сценарийлеріне бейімделу үшін 10 префиксті таза шаңы аз серияны таңдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH MGF сериясы төмен профильді бағыттаушы үстел цилиндрі ультра жұқа орнату биіктігімен, 360° біркелкі ауытқуға қарсы жүктеме сыйымдылығымен, үлкен рұқсат етілген моментпен және екі бағытты орнату икемділігімен ерекшеленеді, бұл ықшам дәлдік автоматтандыру жабдығы үшін оңтайлы қысқа инсультті ауыр жүк пневматикалық шешім ретінде қызмет етеді.
