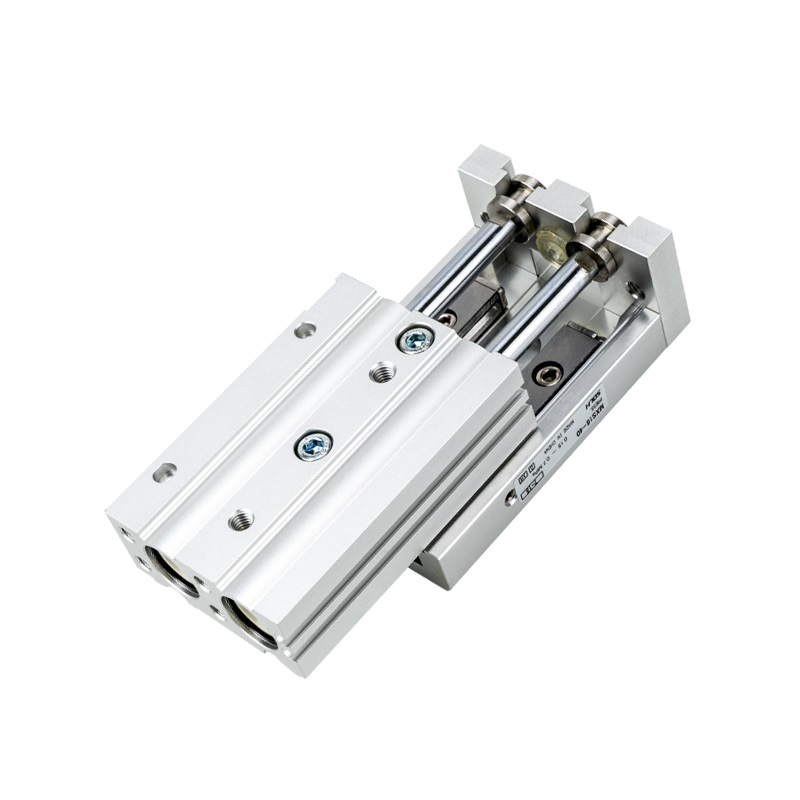

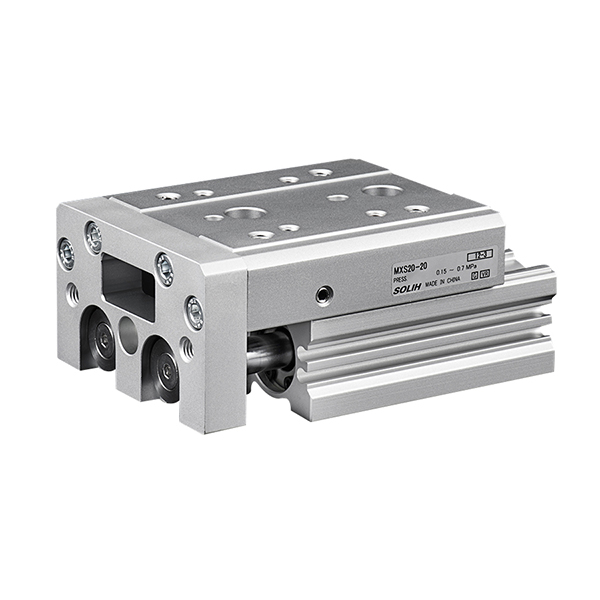

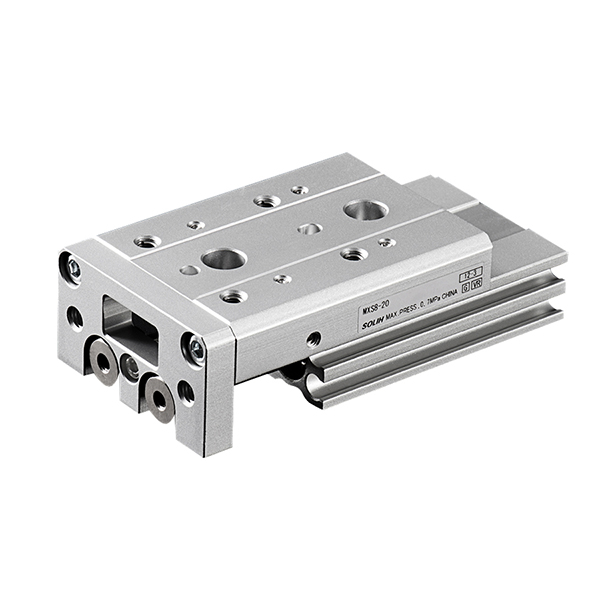

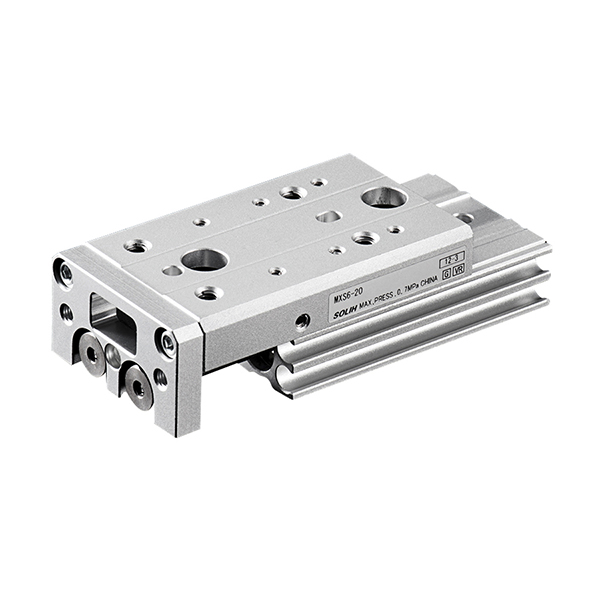

MXS сериялы пневматикалық сырғымалы үстел | Айқас роликті бағыттаушы қос цилиндр түрі

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MXS сериясы - қос поршеньді жетек құрылымымен және кәсіби көлденең роликті бағыттаушы рельстермен жабдықталған жоғары қаттылық, жоғары дәлдіктегі біріктірілген пневматикалық сырғымалы үстел. Ультра жұқа ықшам корпус, нөлдік саңылаусыз алдын ала жүктелген бағыттаушы жүйе және екі еселенген шығыс күші бар ол ±0,01 мм-ге дейінгі қайталау дәлдігімен ультра тұрақты сызықтық қозғалысты қамтамасыз етеді. Барлығы бір жерде біріктірілген дизайн дәстүрлі бөлінген цилиндр + сыртқы бағыттағыш комбинацияларымен салыстырғанда жабдық көлемін айтарлықтай азайтады. Ол дәл сызықты тасымалдауда, туралау құрастыруда, электронды және жартылай өткізгішті құралдарда кеңінен қолданылады, әдеттегі сызықтық жетек шешімдерін оңтайлы жаңартылған ауыстыру ретінде қызмет етеді.

Негізгі құрылым және жұмыс принципі

     -- Қос поршеньді жетек жүйесі: Екі әрекетті қос поршеньді құрылымды қабылдайды, бұл бірдей саңылау өлшемімен бір цилиндрлі сырғытпалардан екі есе артық тартуды қамтамасыз етеді. Ол жоғары синхронды жұмысты қамтамасыз етеді және жоғары жиілікті қозғалыс кезінде қозғалыстың ауытқуы мен тербелістерін тиімді жояды.

     -- Премиум көлденең роликті бағыттаушы рельс: Алдын ала жүктеу дизайнымен, нөлдік саңылаумен, тамаша құрылымдық қаттылықпен және радиалды жүктемеге және айналу моментінің ауытқуына күшті қарсылыққа ие кірістірілген жоғары дәлдіктегі көлденең роликті бағыттаушы. Ол ұзақ мерзімді циклдік жұмыс үшін ±0,01 мм ультра жоғары қайталанатын позициялау дәлдігін тұрақты түрде сақтайды.

     -- Біріктірілген барлығы бір дизайн: Цилиндр мен сырғымалы үстел бір бірлік ретінде тамаша біріктірілген, бұл бөлінген үлгідегі құрылымдармен салыстырғанда жалпы орнату көлемін 30% ~ 50% қысқартады. Ол орнату кезінде қолмен туралауды қажет етпейді, бұл құрастыру тиімділігі мен құрылымдық үйлесімділікті айтарлықтай жақсартады.

     -- Икемді үш жақты орнату: Төменгі, бүйірлік және осьтік үш бағытты орнатуды алдын ала орнатылған дәлдікпен орналастыру түйреуіш саңылауларымен қолдайды. Ол әртараптандырылған ықшам жабдық орналасу талаптарына бейімделе отырып, тікелей жинақтауды орнатуды және бүйірлік бекітілген бекітуді қолдайды.

     -- Кірістірілген сенсорды бейімдеу: Стандартты ішкі магниттік сақинамен жабдықталған, D-M9□ және A93 сериялы магниттік қосқыштармен үйлесімді корпусында сақталған ендірілген ойықтары бар. Шатырға орнатылған дизайн құрылымдық кедергілерді болдырмайды және инсульт позициясының дәл кері байланысын қамтамасыз етеді.

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: MXS16-50AS-M9BW

   2. Стандартты тапсырыс анықтамасының мысалы

     -- MXS20-75A-FR-M9NL: саңылау 20 мм, инсульт 75 мм, екі жақты инсультті реттеу, осьтік құбырлар, 3 м сым ұзындығы бар PNP магниттік қосқыш

Жалпы негізгі техникалық сипаттамалар

Шығу күші және жүктеме анықтамалық диаграммасы (@0,5МПа, көлденең орнату)

Ескертпе: Ұзағырақ инсульт пен жоғары жылдамдықпен жүк сыйымдылығы азаяды; қауіпсіздік коэффициенті ≥2; тік жүктеме рұқсат етілген моментті тексеруді қажет етеді

Қолдану сценарийлері және таңдау нұсқаулары

   1. MXS сериясы үшін басымдықты қолдану сценарийлері

     --  Ультра жоғары дәлдіктегі позициялау және тасымалдау: Электрондық компоненттерді, терминалдарды, оптикалық линзаларды және миниатюралық модульдерді қатаң ±0,01 мм орналасу талаптарымен дәл сызықты тасымалдау және туралау үшін өте қолайлы.

     -- Шектеулі ғарыштық ықшам жабдық: Ультра жұқа біріктірілген құрылым кәдімгі сырғымалы үстелдермен салыстырғанда жабдық биіктігін 30%-ға азайтады, миниатюрленген және өте ықшам автоматтандырылған станцияларға тамаша сәйкес келеді.

     -- Жоғары қаттылық және ауытқуға қарсы жұмыс жағдайлары: Айқас роликті бағыттауыш конструкциясы күрделі күш жағдайлары бар робот Z осін басқаруға және жоғары дәлдіктегі құрастыру станцияларына жарамды тамаша моментке төзімділік пен эксцентрлік жүктемеге төзімділікті қамтамасыз етеді.

     -- Жоғары жиілікті қысқа инсульттің циклдік жұмысы: 10~50 мм қысқа инсульт ішінде ұзақ мерзімді жоғары жиілікті жұмыс үшін тұрақты, ығысу немесе дірілсіз тұрақты дәлдікті сақтайды.

     -- Құрылымды жеңілдету және шығындарды азайту: Біріктірілген цилиндр және бағыттаушы құрылым дәстүрлі бөлінген «цилиндр + сыртқы бағыттаушы» комбинациясын толығымен ауыстырады, механикалық дизайнды жеңілдетеді және құрастыру мен техникалық қызмет көрсету шығындарын азайтады.

Кәсіби таңдаудың негізгі нүктелері

     -- Тесік өлшемін таңдау: Дайындаманың салмағына және орнату режиміне сәйкес тесік өлшемін сәйкестендіріңіз. Тұрақты жұмысты қамтамасыз ету үшін номиналды мәннің 50% шегінде көлденең жүктемені және номиналды мәннің 25% шегінде тік жүктемені бақылаңыз.

     -- Инсульт таңдау: Үлгіні таңдау кезінде 5~10 мм жүріс жиегін сақтаңыз. Дәл инсультты кесу қажет болса, AS/AT/A инсульт реттегішін (0~5мм дәл реттеу) таңдаңыз.

     -- Орнату бағытын сәйкестендіру: Көлденең материалды өңдеуге арналған төменгі бекіту; бүйірлік бекітілген орнату үшін бүйірлік бекіту; Z осін жинақтау және көп қабатты жинақтау үшін осьтік бекіту.

     -- Буфер конфигурациясын оңтайландыру: Кәдімгі жұмыс үшін стандартты резеңке буфер. Жұмыс жылдамдығы 300 мм/с асатын немесе жүк салмағы 5 кг-нан асатын болса, терминал соққысы мен дірілді азайту үшін гидравликалық буфермен жабдықтаңыз.

     -- Позицияны анықтауды орнату: M9B/M9N магниттік қосқыштармен үйлесімді. Екі жақты кірістірілген ойықтар ұзарту және тарту соққылары үшін дәл орнында сигналды анықтауды жүзеге асыру үшін 2 қосқышты орнатуды қолдайды.

Бір сөйлемнен тұратын түйіндеме

     SOLH MXS сериялы қос цилиндрлі пневматикалық сырғанау үстелі жоғары сапалы көлденең роликті бағыттағышты және біріктірілген барлығы бір құрылымды қабылдайды, екі еселенген итеру, ± 0,01 мм ультра жоғары дәлдік, жоғары қаттылық және ауытқуға қарсы сыйымдылығы бар, жоғары дәлдіктегі сызықтық құрастыру және жартылай жиілік үшін жоғары дәлдіктегі жетекші позиция ретінде қызмет етеді. автоматтандыру.
