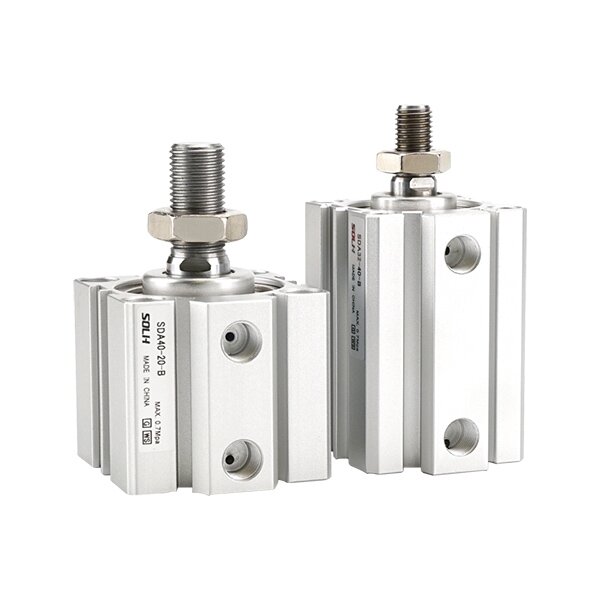

SDA сериялы ультра жұқа ықшам пневматикалық цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH SDA сериялы шаршы ультра жұқа жинақы цилиндр, классикалық үнемді жинақы жетек. Корпус ұзындығы стандартты штанга цилиндрінің 1/2~1/3 ғана. Орнату өлшемін Airtac ACQ және SMC CQ2 серияларымен алмастыруға болады. 3C автоматикасында, орау машиналарында және арматура жабдықтарында кеңінен қолданылатын, шектеулі орнату кеңістігінде қысқа итеру, қысу және орналастыру үшін қолайлы.

Құрылымы және негізгі мүмкіндіктері

     -- Ультра жұқа төртбұрышты алюминий корпусы, орынды үнемдеу үшін ендірілген орнатуды қолдау;

     -- Қатты анодталған бөшке, ​​хромдалған поршеньді штанга, тозуға төзімді және коррозияға қарсы;

     -- Толық нұсқалар: қос әрекетті, бір серіппелі қайтару, қос өзек, реттелетін инсульт, магнитпен жабдықталған нұсқа;

     -- Соққыларды сіңіру және шуды азайту үшін екі жағындағы кіріктірілген резеңке бамперлер;

     -- Май қоймасы бар төмен үйкелісті қос бағытты тығыздағыш, майсыз ұзақ қызмет ету мерзімі;

     -- Иілгіш магнитті автоматты қосқышты орнатуға арналған қоршаудағы сенсорлық ойықтар.

Модельді кодтау ережесі

   1. Мысал: SDA20-50-S-B

     -- SDA: серия атауы; SSA = көктемгі ұзарту; STA=серіппелі тарту; SDAD=қос таяқша; SDAJ=реттелетін инсульт

     -- 20: тесік өлшемі: 12/16/20/25/32/40/50/63/80/100 мм

     -- 50: Инсульт ұзындығы 5~200мм

     -- -S: Кірістірілген магнит сақинасы

     -- -B: Сыртқы жіп поршеньді штанга; blank=internal thread

Техникалық сипаттамалар

Теориялық тарту және тарту күші @0,5 МПа (бір өзек)

Бір сөйлемнен тұратын түйіндеме

     SOLH SDA үнемді ультра жұқа ықшам пневматикалық цилиндр, көп нұсқалары бар, ACQ және CQ2-мен ауыстырылады, кеңістікті үнемдейтін автоматты қысу және итеру қолданбалары үшін мінсіз арзан қысқа инсультті жетек.
