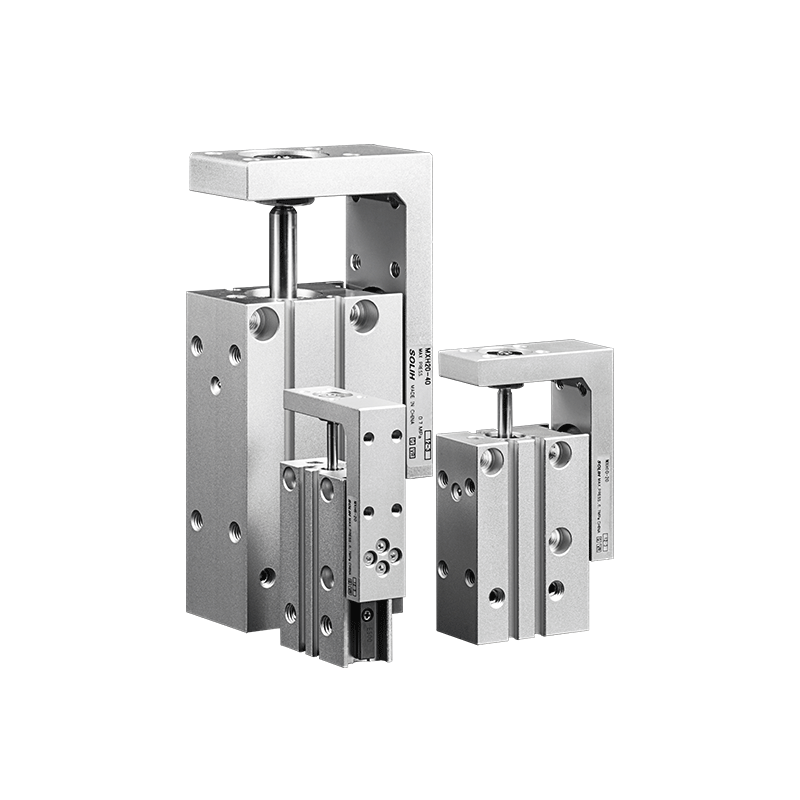

MXH сериялы ықшам тар ұзын инсультті пневматикалық сырғымалы үстел

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MXH сериясы айналмалы шарикті сызықты бағыттау жүйесімен жабдықталған тар типті ықшам пневматикалық сырғымалы үстел болып табылады. Жеңіл дизайнды, жоғары қаттылықты және 60 мм-ге дейін ұзартылған инсульт өнімділігін біріктіре отырып, ол орнату орнын айтарлықтай үнемдейтін ультра тар дене енімен ерекшеленеді. Ауысуға қарсы тамаша жүк сыйымдылығымен және орташа дәлдіктегі позициялау мүмкіндігімен, ол 3C электроникасы мен дәл автоматтандыру үшін ұзақ инсультты микро сызықты жүргізудің тамаша шешімі ретінде қызмет ететін өте шектеулі кеңістіктегі автоматтандырылған сценарийлерде қатарлас көп сырғанақ орнату және дәлдік беру операциялары үшін арнайы оңтайландырылған.

Негізгі құрылым және дизайн мүмкіндіктері

     --  Қос поршеньді жетек құрылымы: Тұрақты шығыс күші мен тамаша синхронды жұмыс өнімділігін қамтамасыз ете отырып, жоғары жиілікті циклдік жұмыс кезінде дәйекті сызықтық қозғалысты қамтамасыз ететін қос поршенді қос әрекетті жүргізу режимін қабылдайды.

     --  Шексіз айналмалы шар бағыттаушы рельс: Жоғары құрылымдық қаттылық пен тамаша сызықтық қозғалыс тұрақтылығын көрсететін шексіз айналмалы шарикті сызықты бағыттаушы рельстермен жабдықталған. Қозғалыс параллелизмі қысқа соққылар үшін 0,05 мм шегінде бақыланады, бұл қозғалыс дірілі мен ауытқуды тиімді болдырмайды.

     -- Ультра тар жинақы корпус: Оңтайландырылған тар ені құрылымы, дәстүрлі MXQ және MXS сериялы слайд кестелерінен әлдеқайда жіңішке, жабдық кеңістігін барынша пайдалану үшін бірнеше слайдтардың бір-біріне тығыз орналасуын тамаша қолдайды.

     -- Офсетке қарсы жоғары жүктеме сыйымдылығы: Рұқсат етілген момент дәстүрлі MXU сериясынан шамамен 6 есе көп, эксцентрлік жүктемеге және консольдық жүктемеге айтарлықтай күшейтілген қарсылық, күрделі біржақты күш жұмыс жағдайларына бейімделеді.

     --  Көп бағытты икемді орнату: Көлденең саңылаулармен/бұрандалы саңылаулармен және бойлық бұрандалы саңылаулармен 4 жақты орнатуды қолдайды. 3 жақты құбыр дизайнымен сәйкес келеді, ол тар және жинақталған жабдық құрылымдары үшін орнату және құбырларды орналастырудың әртүрлі талаптарына сәйкес келеді.

     -- Әмбебап сенсорды бейімдеу: Стандартты ретінде орнатылған магниттік сақина, D-M9□ және A93 серияларының магниттік қосқыштарымен үйлесімді қос жақты сенсорлық ойықтары бар, соққы орнын дәл анықтауды және сигнал кері байланысын жүзеге асырады.

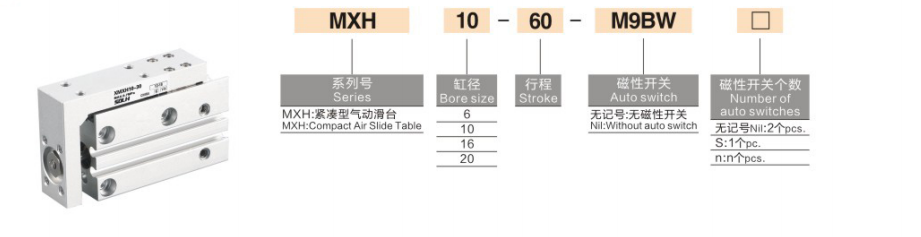

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: MXH16-50Z-M9NL

   2. Стандартты тапсырыс анықтамасының мысалы

     --  MXH10-30-M9BW: тесігі 10 мм, инсульт 30 мм, сым ұзындығы 1 м NPN магниттік қосқыш

Негізгі техникалық сипаттамалар

Шығу күші және жүктеме анықтамалық диаграммасы (@0,5МПа)

Қауіпсіздік коэффициенті ≥2; Тік жүктеме рұқсат етілген моментті тексеруді қажет етеді

Рұқсат етілген моменттің сипаттамасы (антиофсеттік жүктеме сыйымдылығы, Н·м)

Қолдану сценарийлері және өнімді таңдауды салыстыру

   1. MXH сериялары үшін басымдықты қолдану сценарийлері

     --  Төтенше кеңістік шектеулі жабдық: Ультра тар корпус дизайны миниатюризацияланған автоматтандырылған жабдықтың интерьеріне тамаша сәйкес келетін бірнеше сырғымалы үстелдерді тығыз қатар орнатуды қолдайды.

     --  Орташа дәлдіктегі ұзын соққы операциялары: ±0,02 мм қайталау дәлдігімен 60 мм-ге дейінгі максималды инсульт, кәдімгі пневматикалық цилиндрлердің орналасу тұрақтылығынан әлдеқайда асып түседі, орташа дәлдіктегі ұзақ жол жүру талаптарын қанағаттандырады.

     --  Жеңіл жүкті жоғары жиілікті тасымалдау: Электрондық компоненттерді, терминалдарды, шағын пластик бөлшектерді және дәлме-дәл құрал-саймандарды циклдік өңдеу және орналастыру үшін өте қолайлы.

     --  Офсеттік жүктемеге қарсы жұмыс жағдайлары: Крутящий моментке тамаша төзімділік біржақты күш пен консольді орнату сценарийлерінде тұрақты жұмыс істеуге мүмкіндік береді, кәдімгі сырғанақтардың ауытқуы мен діріл мәселелерін шешеді.

MXH және MXQ және MXS серияларын салыстыру

Кәсіби таңдау бойынша нұсқаулар

     --  Тесік өлшемін сәйкестендіру: Тұрақты ұзақ мерзімді жұмысты қамтамасыз ету үшін 2-ден кем емес кепілдік берілген қауіпсіздік коэффициентімен номиналды мәннен 50% шегінде көлденең жүктемені және номиналды мәннен 25% шегінде тік жүктемені бақылаңыз.

     -- Инсультті брондау: Таңдау кезінде 5~10мм инсульт жиегін сақтаңыз; шекті әсерді болдырмау және қызмет ету мерзімін жақсарту үшін MXH сериясының максималды стандартты соққысы 60 мм.

     -- Монтаждау режимін таңдау: Өте тар кеңістік орналасуы үшін көлденең орнатуды таңдаңыз; жалпы жабдық кеңістігін үнемдеу үшін жинақталған және көп қабатты орнату сценарийлері үшін бойлық орнатуды қабылдаңыз.

     -- Буферді оңтайландыру: Жұмыс жылдамдығы 300 мм/с асатын немесе жүк салмағы 3 кг-нан асатын болса, терминал соққысы мен дірілді тиімді төмендететін гидравликалық буфермен жабдықтаңыз.

     -- Сенсор конфигурациясы: Екі жақты сенсорлық ойықтар қос магнитті қосқышты орнатуды қолдайды, толық инсульт күйін бақылау үшін ұзарту және кері тарту соққыларын дәл орнында анықтауды жүзеге асырады.

Бір сөйлемнен тұратын түйіндеме

     SOLH MXH сериялы тар ықшам пневматикалық сырғымалы үстел ультра тар корпусымен, жоғары айналу моментіне төзімділігімен, 60 мм ұзын инсультпен және ± 0,02 мм орташа дәлдігімен, 4 бағытты монтаждауы және майсыз жұмысымен ерекшеленеді, бұл тығыз орнату және жеңіл жүкті жоғары жиілікті автоматтандырылған дәлдікте тасымалдау үшін оңтайлы үнемді шешім болып табылады.
