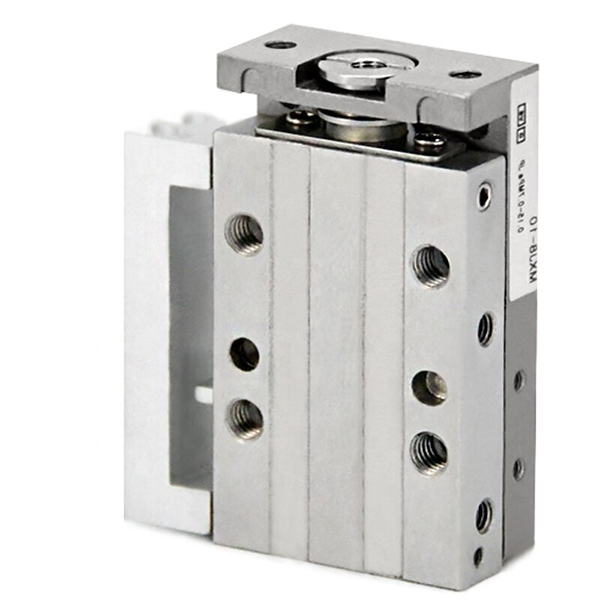

MXJ сериялы ультра ықшам жоғары дәлдіктегі пневматикалық сырғымалы үстел

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MXJ сериясы - микро дәлдіктегі сызықты жүргізуге арналған ультра миниатюралық, жоғары дәлдіктегі пневматикалық сырғымалы үстел. Өте ықшам ізі, микрон деңгейіндегі позициялау дәлдігі, жеңіл конструкция және көп бағытты орнату үйлесімділігімен ол 3C электронды өңдеуді, дәлдікті анықтауды, микро құрастыруды және жоғары жиілікті қысқа мерзімді циклдік операцияларды қоса, шектеулі кеңістіктегі автоматтандырылған станциялар үшін тамаша бейімделген. Ол миниатюралық автоматтандыру сценарийлері үшін негізгі жоғары дәлдіктегі микро сызықты жетек ретінде қызмет етеді.

Негізгі құрылым және дизайн мүмкіндіктері

     -- Жүргізу режимі: екі жақты әрекетті қос бағытты жұмыс, саңылау өлшемдері φ4,5/6/8/12/16мм, микро және жеңіл жүктеме диапазонын 5~50Н қамтиды.

     -- Премиум құрылымы: мартенситті тот баспайтын болаттан жасалған корпусты және біріктірілген сызықты шарикті бағыттаушы рельсті қабылдайды. Жүк көтергіш құрылым жоғары қаттылық пен өте төмен үйкеліс жұмысын қамтамасыз ететін поршеньдік штангаларды тығыздау қозғалысынан оқшауланған.

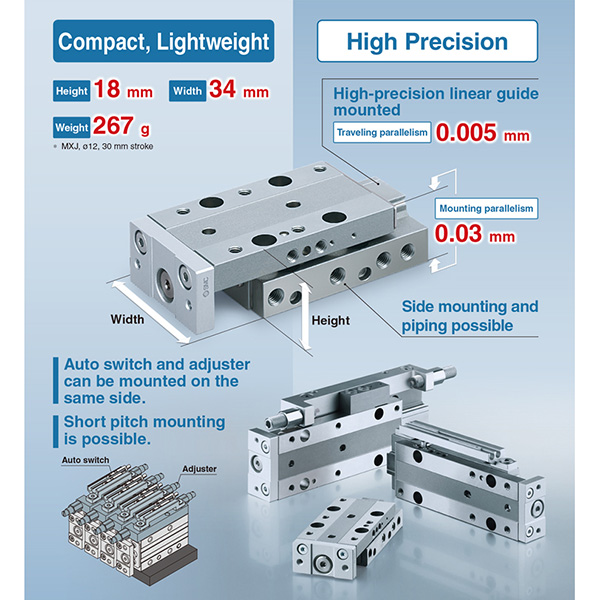

     -- Микрон деңгейіндегі дәлдік: саяхат параллелизмі 0,005 мм, монтаждық параллелизм 0,03 мм, тіктік 0,01 мм, күрделі процестер үшін өте тұрақты дәлдікті орналастыруды қамтамасыз етеді.

     -- Ультра-ықшам өлшем: φ4,5 саңылау үлгісі үшін биіктігі бар болғаны 10 мм және φ12 саңылау үлгісі үшін 18 мм биіктігі бар ультра жұқа корпус дизайны, балама MXQ сырғымалы кестелерінен 30% ~ 50% кіші, тығыз орналасу станциялары үшін кеңістікті барынша пайдалану.

     -- Икемді көп жақты монтаждау: әртүрлі шектеулі және тығыз жабдық орналасуларына бейімделе отырып, дәл орналастыратын түйреуіш саңылаулары бар үстіңгі, астыңғы және бүйірлік үш жақты орнатуды қолдайды.

     -- Әмбебап сенсордың үйлесімділігі: стандартты қос магниттік қосқыш ойықтарымен жабдықталған. Инсульт ≥5мм үлгілер 2 M9B магниттік қосқышын орнатуға мүмкіндік береді. Симметриялық құрылымдық дизайн сайтта сол/оң жақ қосқыш пен құбырларды ауыстыру мүмкіндігін береді.

     -- Реттелетін буферлеу және шектеу: шу мен соққыны азайтуға арналған стандартты екі жақты резеңке буфер; Өте дәл орналастыру үшін 0~5мм реттелетін инсульт диапазоны бар қосымша бір жақты/екі жақты металл инсульт шектегіштері.

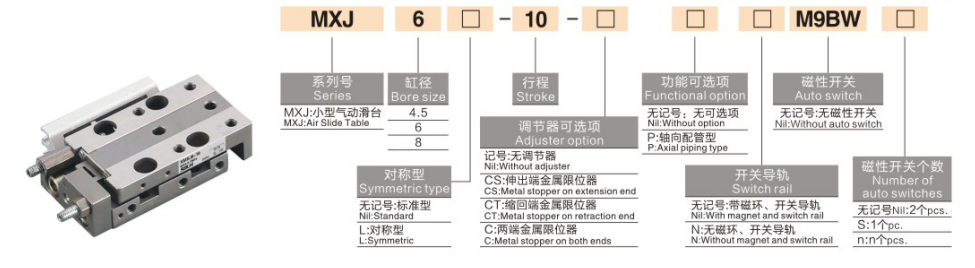

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: MXJ6-10-CS-M9B

   2. Стандартты тапсырыс анықтамалық мысалдары

     -- MXJ4.5-5: Стандартты түрі, магниттік қосқыш жоқ, тесігі 4,5 мм, инсульт 5 мм, қос әрекет

     -- MXJ8-15-B-2M9B: саңылау 8 мм, инсульт 15 мм, қос ұшты металл шегі, 2 дана M9B магниттік қосқыштар

     -- MXJ12-20-L: симметриялы түрі, тесігі 12 мм, инсульт 20 мм, қайтымды бүйірлік құбырлар

Негізгі техникалық сипаттамалар (@0,5МПа, қос әрекет)

   1. Микро спецификациялар (φ4.5 / φ6 / φ8)

   2.Шағын техникалық сипаттамалар (φ12 / φ16)

Негізгі бәсекелестік артықшылықтар

   1. Микрон деңгейіндегі ультра жоғары дәлдік және тұрақтылық

     -- Жоғары дәлдіктегі сызықтық шарикті бағыттаушы рельспен жұптастырылған біріктірілген бір бөлікті өңдеу ±0,01 мм қайталанатын орналасу дәлдігін және өте төмен параллельдік қатесін қамтамасыз етеді, микро анықтау және нақты позициялау процестері үшін қатаң дәлдік талаптарын толығымен қанағаттандырады.

   2. Өте ықшам және кеңістікті үнемдейтін дизайн

     -- Ең аз биіктігі небәрі 10 мм болатын ультра жұқа және өте қысқа дене құрылымы. Үш жақты монтаждау дизайны ультра тар тік және көлденең кеңістікке бейімделеді, әдеттегі сырғымалы үстелдермен салыстырғанда орнату орнын 40% үнемдейді, тығыз автоматтандырылған өндіріс желілері үшін өте қолайлы.

   3. Жеңіл және жоғары жиілікті жылдам жауап беру

    -- Оңтайландырылған тот баспайтын болаттан жасалған жеңіл құрылым (40~500г) қозғалатын инерцияны тиімді төмендетеді. Жұмыс жылдамдығы 50-ден 500 мм/с-қа дейін ауытқиды, бұл өндіріс тиімділігін арттыру үшін минутына 300 циклден (cpm) астам тұрақты жоғары жиілікті жұмысты қолдайды.

   4. Майсыз жұмыс және өте ұзақ қызмет ету мерзімі

     -- Төмен үйкеліске төзімді тозуға төзімді тығыздағышты және майсыз дизайнды қабылдайды, таза шеберханалармен және аздап майлы өндірістік орталармен үйлесімді. Тұрақты құрылымдық конфигурация ұзақ мерзімді тұрақты техникалық қызмет көрсетусіз жұмысымен 5 миллионнан астам циклдің қызмет ету мерзімін қамтамасыз етеді.

   5. Икемді орнатуға арналған симметриялық қайтымды дизайн

     -- Симметриялы ауа порты мен қосқыш ойық құрылымы құбырларды және сенсорды орнатуды орнында солға/оңға ауыстыруға мүмкіндік береді, бағыттық шектеулерді жояды және орнында жөндеу мен құрылымдық бейімделу икемділігін айтарлықтай жақсартады.

Монтаждау пішіндері және типтік қолданбалар

   1. Монтаждау әдістері

     -- Үстіңгі монтаждау: дайындаманы үстіңгі орнатуға және жоғары дәлдіктегі орналасу сценарийлеріне жарамды, дәл орналасу түйреуіштері бар тесіктер арқылы бекітіледі.

     -- Астыңғы орнату: төменгі бұрандалы саңылаулар арқылы бекітілген, тұрақты және сенімді, стандартты жабдықтың бетіне орнату үшін жарамды.

     -- Бүйірлік монтаждау: бүйірлік бұрандалы саңылаулар арқылы бекітіледі, шектеулі тік кеңістігі және бірнеше сырғытпалардың тығыз параллель орналасуы бар жабдық үшін өте қолайлы.

   2. Типтік қолданба сценарийлері

     -- 3C Electronics: чиптерді өңдеу және тасымалдау, камера линзасын фокустау, микро компонентті ламинациялау, түймелердің қызмет ету мерзімін тексеру

     -- Дәлдік анықтау: зондтың орналасуы, CCD камерасының дәл қозғалысы, микро өлшемді өлшеу, оптикалық дәл калибрлеу

     -- Микрожинақ: автоматты бұранданы құлыптау, терминалды қысу, бөлшектерді дәл енгізу, миниатюралық айлабұйымдарды жүргізу

     -- Медициналық жабдық: шағын сорғы дәлдігін басқару, клапанның шағын ауыстырылуы, шағын аспаптың телескопиялық орналасуы

3-қадамды жылдам таңдау нұсқаулығы

   1. Жүктеме бойынша тесіктерді таңдау

     -- φ4,5 ≤0,5кг / φ6=0,5~1кг / φ8=1~2кг / φ12=2~5кг / φ16=5~8кг. Тұрақты дәлдікпен жұмыс істеу үшін 50%-дан кем емес жүктеме қауіпсіздігін сақтаңыз.

   2. Инсультты растау

     -- Стандартты инсульт диапазоны: 5~50мм. Жоғары дәлдік пен жұмыс тұрақтылығын қамтамасыз ету үшін жоғары жиілікті жұмыс жағдайлары үшін қысқа соққыларға (5~20мм) басымдық беріңіз.

   3. Конфигурация сәйкестігі

     -- Позицияны бақылау: екі жақты инсульт орнының кері байланысы үшін 2 M9B магниттік қосқышын жабдықтаңыз.

     -- Дәлдік шектеуі: 0~5мм реттелетін дәл инсульт орнын анықтау үшін қос ұшты металл шегін (B) таңдаңыз.

     -- Монтаждау бейімделуі: Станцияның тығыз орналасуы үшін бүйірлік бекітуді, стандартты бетті орнату үшін төменгі монтажды таңдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH MXJ сериялы ультра ықшам жоғары дәлдіктегі пневматикалық сырғанау үстелі микрон деңгейіндегі позициялау дәлдігімен, үш жақты икемді орнатумен, жеңіл жоғары жиілікті жұмысымен және қосымша реттелетін металл шектегіштермен ерекшеленеді, олар үнемді дәлдіктегі микро сызықты жетек ретінде қызмет етеді, 3C алдын ала автоматтандыруда және микро автоматтандыруда кеңінен қолданылады.
