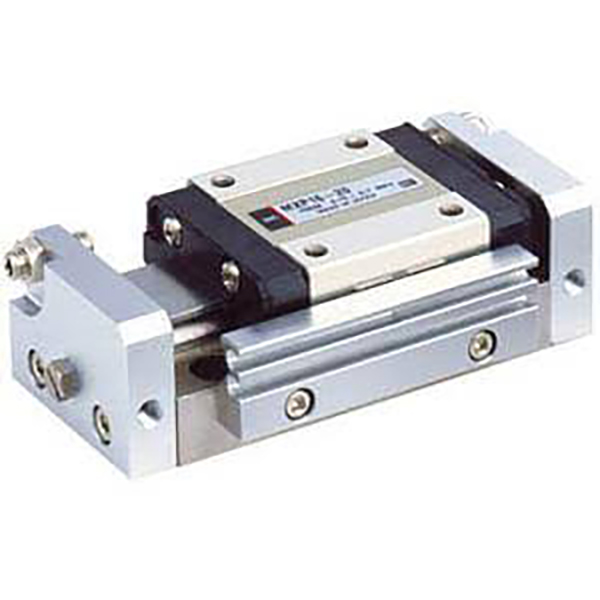

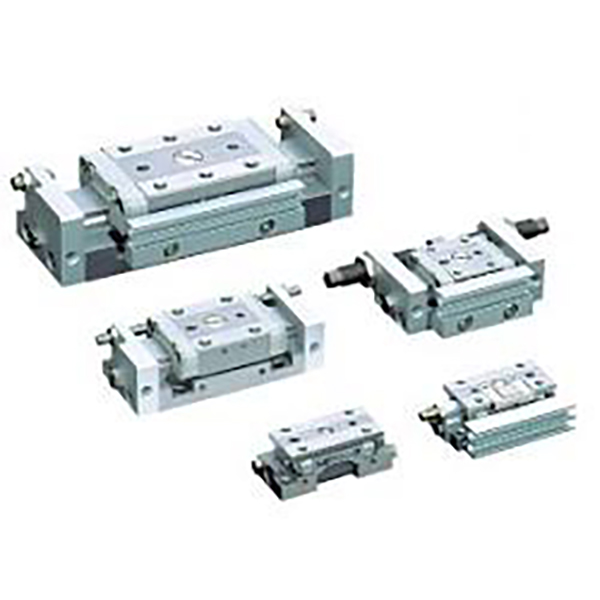

MXP сериялы ультра жоғары дәлдіктегі шағын пневматикалық сырғымалы үстел

MXP сериялы ультра жоғары дәлдіктегі шағын пневматикалық сырғымалы үстел

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MXP сериясы - қатаң микроорналастыру сценарийлері үшін жасалған жоғары сапалы ультра жоғары дәлдіктегі ықшам пневматикалық сырғымалы үстел. Кірістірілген цилиндрлік бағыттаушы рельс құрылымын және біріктірілген тот баспайтын болаттан жасалған корпусты қабылдай отырып, ол микрон деңгейіндегі параллелизмді, өте төмен айналу қателігін және ерекше қаттылықты қамтамасыз етеді. Екі бағыттағы құбырларды және жоғары жиілікті тұрақты велосипедті қолдай отырып, ол 3C дәлдігімен құрастыруға, оптикалық анықтауға және жоғары дәлдіктегі микро компоненттерді орналастыруға өте ыңғайлы және күрделі миниатюралық сызықты жүргізу қолданбалары үшін премиум үлгі ретінде қызмет етеді.

Негізгі құрылым және дизайн мүмкіндіктері

     --  Жүргізу режимі: Екі жақты әрекетті қос бағытты жұмыс, саңылау өлшемдері φ6/8/10/12/16мм, 10~120Н жеңіл жүктеме ауқымын қамтиды.

     -- Біріктірілген премиум құрылымы: Кірістірілген цилиндрлік сызықты бағыттаушы рельс пен бір бөліктен тұратын мартенситті баспайтын болаттан жасалған корпустың ерекшеліктері. Жүк көтергіш механизм поршеньдік штангаларды тығыздау қозғалысынан толығымен оқшауланған, бұл өте қаттылық пен минималды үйкеліске қол жеткізеді.

     -- Ультра жоғары дәлдік дәрежесі: Саяхат параллелизмі 0,004 мм, монтаждық параллелизм 0,02 мм, айналу дәлдігі ±0,03° (φ6/8/10) / ±0,04° (φ12/16), саладағы жетекші ультра тұрақты дәлдік позициялау өнімділігін қамтамасыз етеді.

     -- Ультра жинақы тар корпус: Дене биіктігі тек 17~23 мм, MXJ баламалы үлгілерінен 10%~20% тар, бұл өте шектеулі жұмыс кеңістіктері үшін өте тығыз орналасуға мүмкіндік береді.

     -- Екі бағытты құбырлардың икемділігі: Әр түрлі учаскедегі құбырларды бағыттау талаптарына бейімделе отырып, орнын ауыстыратын орналасуы бар бүйірлік және осьтік құбырларды қолдайды.

     -- Әмбебап сенсордың үйлесімділігі: Стандартты қос магнитті қосқыш ойықтар екі жақты позицияны сенімді бақылау үшін 2 M9B магниттік қосқышын орнатуға мүмкіндік береді.

     -- Көп деңгейлі буферлеу және шектеу: Шуды және әсерді азайтуға арналған стандартты екі жақты резеңке буферлер; қосымша бір/екі жақты металл инсульт шектегіштері, сонымен қатар φ8 және одан жоғары үлгілер үшін гидравликалық буфер опциясы, позицияны өте дәл басқару үшін реттелетін инсульт диапазоны 0~5мм.

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: MXP8-15-B-M9BW

   2. Стандартты тапсырыс анықтамалық мысалдары

     --  MXP6-5: Стандартты түрі, магниттік қосқыш жоқ, тесігі 6 мм, инсульт 5 мм, қос әрекет

     --  MXP10-20-B-2M9B: саңылау 10 мм, инсульт 20 мм, қос ұшты металл шегі, 2 дана M9B магниттік қосқыштар

     -- MXP12-25-D: саңылау 12 мм, инсульт 25 мм, ұзартылған металл шегі, осьтік құбырмен үйлесімді

Негізгі техникалық сипаттамалар (@0,5МПа, қос әрекет)

Негізгі бәсекелестік артықшылықтар

   1. Ультра жоғары микрон деңгейіндегі дәлдік пен тұрақтылық
     -- 0,004 мм өте төмен жүріс параллелизмімен және ±0,01 мм қайталау позициялау дәлдігімен жұптастырылған ±0,03°-қа дейін төмен айналу дәлдігімен мақтана алады. Ол оптикалық анықтау, микрокомпоненттерді ламинациялау және жоғары дәлдіктегі сынақ процестері үшін қатаң дәлдік талаптарын толығымен қанағаттандыра отырып, микро-сілкініс пен позицияның ауытқуын болдырмайды.

   2. Кірістірілген цилиндр құрылымы және өте тар жинақы корпус
     -- Цилиндр MXJ үлгілерімен салыстырғанда корпус енін 10%~20% қысқарта отырып, бағыттаушы рельс құрылымының ішіне ендірілген. Екі бағытты бүйірлік/осьтік құбырлардың инновациялық дизайны өте тар тығыз станциялардағы құбыр желісінің орналасу шектеулерін шеше отырып, икемді орнын ауыстыруға мүмкіндік береді.

   3. Жоғары қаттылық және ұзақ қызмет ету мерзімі
     -- Мартенситті тот баспайтын болаттан жасалған бір бөліктен жасалған корпус және біріктірілген бағыттаушы рельс құрылымы тамаша деформацияға төзімділік пен құрылымдық қаттылықты қамтамасыз етеді. Майсыз төмен үйкелісті тығыздағыш дизайнын қабылдайды, таза цехтар мен жеңіл өнеркәсіптік орталармен үйлесімді, 5 миллион циклден астам техникалық қызмет көрсетусіз қызмет ету мерзіміне қол жеткізеді.

   4. Жоғары жиілікті бірқалыпты жұмыс
     -- Премиум төмен үйкелісті тығыздау және жоғары дәлдіктегі шар бағыттаушы рельс өте тегіс қозғалысты қамтамасыз етеді. Жұмыс жылдамдығы 50-ден 500 мм/с-қа дейін ауытқиды, 350 см/минуттан жоғары тұрақты жоғары жиілікті циклді кекешсіз немесе дірілсіз қолдайды, қысқа мерзімді қайталанатын позициялаудың ұзақ мерзімді тапсырмалары үшін өте қолайлы.

   5. Көп көріністі орнатудың икемді бейімделуі
     -- Үстіңгі, астыңғы және бүйірлік үш жақты монтаждауды дәл орналастыратын түйреуіш саңылауларымен қолдайды. Әуе портының симметриялы құрылымы сол/оң жақ құбырларды орнында ауыстыруға мүмкіндік береді, бағыт шектеулерін толығымен бұзады және жабдықтың әртүрлі құрылымдық конструкцияларына бейімделеді.

Монтаждау пішіндері және типтік қолданбалар

   1. Монтаждау әдістері

     -- Жоғарғы орнату: Дайындаманы үстіңгі орнатуға және нөлдік орын ауыстыруды қажет ететін жоғары дәлдіктегі орналастыру сценарийлеріне сәйкес келетін дәлдікпен орналасу түйреуіштері бар саңылаулар арқылы бекітіледі.

     --  Төменгі орнату: Тұрақты және сенімді құрылымы бар төменгі бұрандалы саңылаулар арқылы бекітіледі, стандартты жабдық бетін құрастыру және бекітілген сызықты жүргізу үшін қолданылады.

     --  Бүйірлік орнату: Бүйірлік бұрандалы саңылаулар арқылы бекітіледі, шектеулі тік кеңістігі бар және бірнеше сырғымалы қондырғылардың тығыз параллель орналасуы бар жабдық үшін өте қолайлы.

   2. Типтік қолданба сценарийлері

     --  3C электроника: Чипті орнату және байланыстыру, объектив модулін фокустау, микро компонентті ультра дәлдіктегі позициялау, зонд циклін сынау

     --  Оптикалық жабдық: CCD камерасының дәл қозғалысы, оптикалық линзаның дәл калибрленуі, лазерлік позициялау, жоғары дәлдіктегі анықтау платформасын жүргізу

     --  Микро дәлдік жинағы: Миниатюралық автоматты бұранданы құлыптау, терминалды сығу, бөлшектерді дәл енгізу, жоғары дәлдіктегі айлабұйымдарды жүргізу

     -- Медициналық жабдық: Микросорғы дәлдігін басқару, миниатюралық клапанның дәл ауысуы, шағын аспаптың телескопиялық орналасуы

Слайд кестесін таңдауды салыстыру: MXP және MXJ және MXQ

3-қадамды жылдам таңдау нұсқаулығы

   1. Жүктеме бойынша тесік таңдау
     -- φ6 ≤1кг / φ8=1~2кг / φ10=2~4кг / φ12=4~6кг / φ16=6~10кг. Тұрақты дәлдік жұмысын қамтамасыз ету үшін 50%-дан кем емес жүктеме қауіпсіздігін сақтаңыз.

   2. Инсультты растау Стандартты инсульт диапазоны: 5~30мм. Орналастырудың жоғары дәлдігі мен жұмыс тұрақтылығын сақтау үшін жоғары жиілікті жұмыс жағдайлары үшін қысқа соққыларға (5~20мм) басымдық беріңіз.

   3. Конфигурация сәйкестігі

      --  Позицияны бақылау: нақты уақыттағы екі жақты инсульт позициясы кері байланысы үшін 2 M9B магниттік қосқыштарын жабдықтаңыз.

     -- Дәлдік шектеуі және буферлеу: 0~5мм реттелетін дәл позициялау үшін қос ұшты металл шегін (B) таңдаңыз; жоғары жиілікті әсерді азайту үшін φ8 және одан жоғары үлгілер үшін гидравликалық буферді таңдаңыз.

     --  Құбырларды бейімдеу: ультра тар кеңістік орналасуы үшін осьтік құбырларды және әдеттегі стандартты орнату сценарийлері үшін бүйірлік құбырларды қабылдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH MXP сериялы ультра жоғары дәлдіктегі пневматикалық сырғанау үстелі 0,004 мм ультра төмен параллелизммен, минималды айналу қателігімен, кіріктірілген бағыттаушы рельспен, қос бағытты ауыспалы құбырлармен және қосымша гидравликалық буфермен ерекшеленеді, оптикалық жинақтау үшін жоғары қаттылықтағы микро сызықты кезең ретінде қызмет етеді, ультра-препаратты автоматты түрде анықтауға арналған медициналық жабдық33.
