Ауа цилиндрі

SOLH MAL жеңіл алюминий қорытпасынан жасалған шағын пневматикалық цилиндрлер - жеңіл автоматтандырылған қолданбаларға арналған өте үнемді ықшам жетектер. Тот баспайтын болаттан жасалған поршеньді штангамен жұптастырылған қатты анодталған алюминий бөшкелері мен шеткі қақпақтармен жасалған, бұл модель қарапайым MA сериялы цилиндрлермен салыстырғанда жалпы ұзындығы 15% жеңіл және шамамен 10 мм қысқа, сонымен қатар сатып алу шығындарын айтарлықтай азайтады. Ол MA және CM2 цилиндрлерімен тамаша өлшемді алмастыру мүмкіндігін береді және жабдықты оңай ауыстыру және арзан бағамен жаңарту үшін. Қос ұшты жіпті құлыптау жинағын қабылдау үздіксіз жұмыс кезінде құрылымның тұрақты өнімділігін қамтамасыз етеді; жеңілдетілген дөңгелек корпус оңай бөлшектеуге, тексеруге және техникалық қызмет көрсетуге мүмкіндік береді. Нұсқалардың толық портфолиосы әртүрлі жеңіл жүктемелі сызықтық қозғалыс талаптарын қанағаттандыру үшін стандартты қос әрекетті, серіппелі бір әрекетті қуатты өшіруді қалпына келтіру түрлерін, синхронды қос өзек қондырғыларын және инсультпен реттелетін MALJ нұсқаларын қамтиды. Стандартты резеңке бамперлер жеңіл соққылар мен шуды сіңіреді, сонымен қатар жоғары жылдамдықтағы жиі велосипедпен жүру үшін қосымша реттелетін ауа жастықтары бар. Кіріктірілген май сақтайтын ойықтары бар төмен үйкелісті композиттік тығыздау 5 миллион циклге жететін қызмет мерзімімен майсыз техникалық қызмет көрсетусіз жұмысты қолдайды. Қосымша кірістірілген магниттік сақина SMC M9B және Airtac CS1-G магниттік сенсорларымен біркелкі жұмыс істейді, бұл нақты уақыттағы поршеньдік позицияға кері байланыс пен PLC байланысын автоматты басқаруға қол жеткізу үшін. Тұрақты жаппай өндіріс пен тапсырысты жылдам орындау арқылы қолдау көрсетілетін бұл бюджеттік цилиндрлер құрғақ және шаңы аз жұмыс жағдайында электрониканы құрастыруда, орау машиналарында және жеңіл өнеркәсіптік автоматтандыруда кеңінен қолданылады.

SOLH CG1/CDG1 алюминий жеңіл дөңгелек пневматикалық цилиндр φ20~100 мм тесік өлшемдерін жабады және SMC CA1 сериясы үшін тікелей өлшемді ауыстыру ретінде қызмет етеді. Экструдталған алюминий бөшкелерімен және қақпақтарымен және қатты хромдалған поршеньді штангамен жасалған, ол тамаша жылу диссипациясы бар кәдімгі стандартты цилиндрлерге қарағанда 30% жеңіл. Жіппен бекітілетін қақпақ құрылымы оңай бөлшектеуді және техникалық қызмет көрсетуді жеңілдетеді. 90° аралықпен орналастырылған төрт бағытты әуе порттары өте икемді құбыр схемасын ұсынады. Бай нұсқаларға CDG1B стандартты қос әрекетті түрі, CG1S/CG1T бір әрекетті серіппелі қайтару/ұзарту, CG1W ​​қос өзек синхронды цилиндр және CG1K алтыбұрышты айналмайтын өзек цилиндрі кіреді. CDG1 үлгілері позиция туралы кері байланыс үшін M9B/A93 магниттік қосқыштарымен үйлесімді кірістірілген магниттік сақинамен жабдықталған. Стандартты резеңке жастық жабдықталған; жұрнақ Ауа жастығы жоғары жылдамдықтағы жұмыс кезінде соққы шуды азайту үшін міндетті емес. Төмен үйкелісті композиттік тығыздағыш төмен бастапқы қысымды қамтамасыз етеді, 8 миллион циклден астам қызмет мерзімімен майсыз жұмысты қолдайды. Бірнеше монтаждау стильдері бар: негізгі түрі, табан бекіткіші, фланец, ілгек және трунион бекіткіші. Конвейерлік желілерде, орау машиналарында және электронды автоматика жабдықтарында ұзақ инсульт, жеңіл және орташа жүктеме жоғары жиілікті поршеньдік қолданбалар үшін өте қолайлы. Таңдау кезінде кем дегенде 50% итеру қауіпсіздік маржасы сақталуы керек.

SOLH C85/CD85 тот баспайтын болаттан жасалған шағын цилиндр ISO 6432 халықаралық стандартына сәйкес келеді және оны SMC балама үлгілерімен тікелей ауыстыруға болады. Саңылаудың өлшемдері: φ8/10/12/16/20/25 мм. Бөшке мен поршеньді штанга ылғалды, жұмсақ қышқылдық және сілті орталарға, сондай-ақ тамақ, фармацевтика және электроника өнеркәсібіне арналған таза өндірістік желілерге қолданылатын тамаша тот пен коррозияға төзімділігі бар 304 баспайтын болаттан жасалған. Байланыссыз қысылған қақпақ құрылымын қабылдай отырып, цилиндр жұқа және жеңіл дизайнмен ерекшеленеді. Толық нұсқаларға стандартты қос әрекетті, бір әрекетті серіппені қайтару/ұзарту, қос өзек синхронды түрі және C85K шаршы айналмайтын өзек цилиндрі кіреді. CD85 нұсқалары магниттік қосқыштар арқылы позицияны анықтауға арналған кірістірілген магниттік сақинамен жабдықталған. Стандартты резеңке жастық жеткізіледі; C жұрнағы ауа жастығы φ10~25 үлгілері үшін жоғары жылдамдықтағы жұмыс кезінде соққыны сіңіру үшін қосымша болып табылады. Ең төменгі іске қосу қысымы 0,05МПа жетеді, бұл поршеньдік жылдамдығы 50-ден 1500 мм/с-қа дейінгі ұзақ мерзімді майсыз жұмысты қолдайды, жоғары жиілікті қысқа инсульттің кері қозғалысы үшін өте қолайлы. ISO стандартты орнату опцияларының толық жиынтықтары бар: біріктірілген ілмек, фланец, табан бекіткіші, трунион бекіткіші және т.б. MI және MA цилиндрлерімен салыстырғанда, C85 әлемдік деңгейде мойындалған ISO өлшемдеріне ие, бұл шетел нарықтарында жабдықты ауыстыруға тамаша ыңғайлылық әкеледі. Таңдау кезінде кем дегенде 50% итеру қауіпсіздік маржасы ұсынылады.

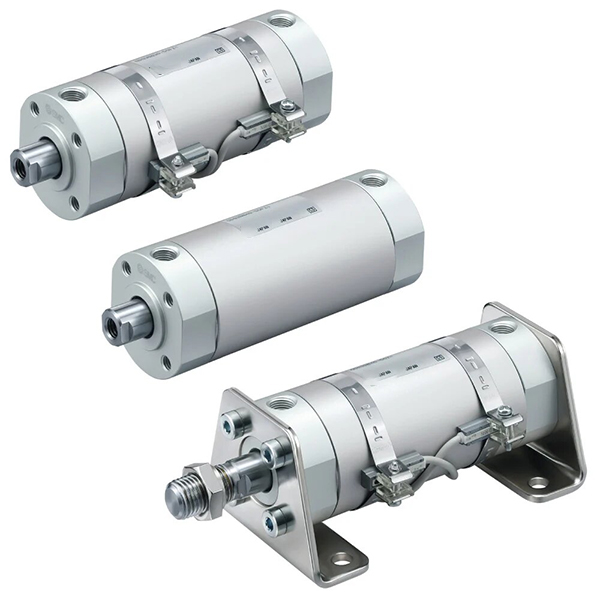

SOLH CG3 ультра қысқа жеңіл пневматикалық цилиндрлер дәстүрлі CG1 сериялы дөңгелек жетектердің жаңартылған ауыстыруы ретінде қызмет етеді. Қатты хромдалған поршеньді шыбықтармен жұптастырылған жоғары берік алюминий қорытпасынан жасалған бөшкеден және соңғы қақпақтардан жасалған бұл серия жалпы салмақты 24%-ға қысқартады және кеңістікті тамаша оңтайландыру үшін жалпы ұзындығын 51 мм-ге дейін қысқартады. φ20мм-ден φ100мм-ге дейінгі саңылау өлшемдерінде қол жетімді, ол ықшам машиналар ішінде құбырлардың икемді орналасуын қамтамасыз ету үшін төрт бағытты әуе портының орналасуын қолдайды. Бірнеше құрылымдық нұсқалар әртараптандырылған сызықтық жетек талаптарын қанағаттандыру үшін қос әрекетті, серіппелі бір әрекетті, қос штангалы және алтыбұрышты айналуға қарсы поршеньдік штанга нұсқаларын қамтиды. Стандартты резеңке жастық соңғы соққыны жеңілдетеді, ал қосымша ауа буфері 1000 мм/с-қа дейінгі жоғары жылдамдықты жұмыс істеуге жарайды. Төмен үйкелісті композициялық тығыздау 8 миллион жұмыс циклінен асатын қызмет мерзімімен майсыз жұмысты жүзеге асырады; CDG3 магнитті біріктірілген үлгілері PLC позициясының кері байланысы және байланыстыруды автоматты басқару үшін магниттік қосқыш орнатуды қолдайды. Біз орау жабдығында, электронды құрастыру желілерінде және жалпы жеңіл өнеркәсіптік жоғары жиілікті автоматтандыруда кеңінен қолданылатын тұрақты жаппай өндіріс пен жеткілікті спот инвентаризациясын сақтаймыз.

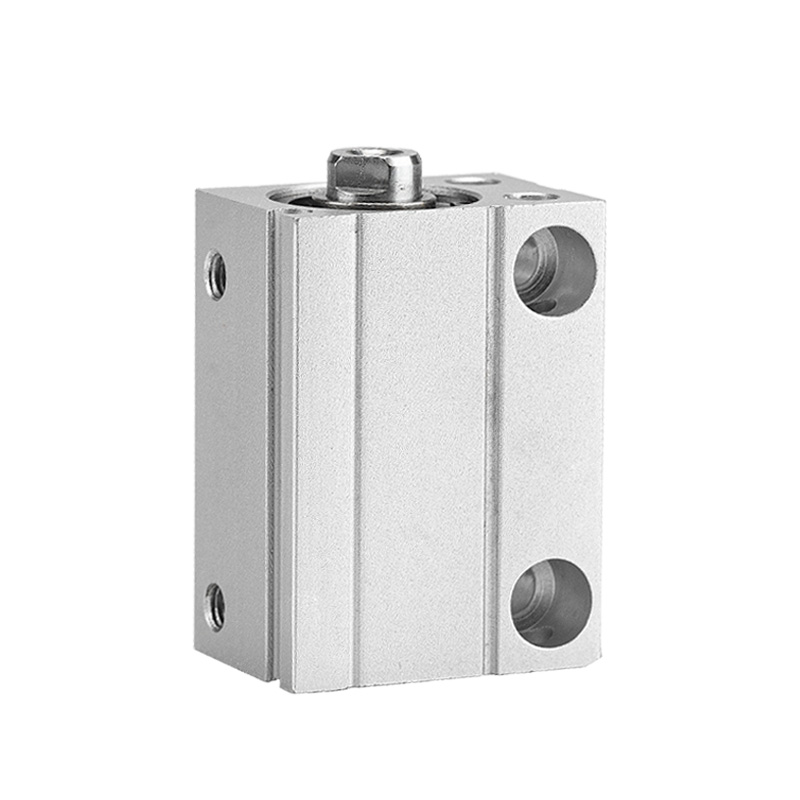

SOLH CDUJB ультра ықшам бос бекіту цилиндрі орнату орны шектеулі жабдық үшін әзірленген. Кәдімгі CU серияларымен салыстырғанда оның ұзындығы 64%-ға, ал көлемі 70%-ға қысқарды. Төртбұрышты ықшам корпус қосымша кронштейндерсіз көп бетті тікелей орнатуды қолдайды. Өнімдер тобына магнитті емес CUJB, магнитпен жабдықталған CDUJB және мыссыз таза бөлме CDUJS кіреді. Саңылаулардың өлшемдері φ4~20мм диапазонында, қос әрекетті және қосымша резеңке жастығы бар бір әрекетті серіппелі қайтару түрлерінде қол жетімді. Магниттелген модельдер қысқа инсульттегі дәл қозғалыс үшін миниатюралық магниттік қосқыштарға сәйкес келеді және майсыз жұмысты қолдайды. 3C электроникада, жартылай өткізгіш пластинаны орналастыруда және медициналық таза автоматтандыруда кеңінен қолданылады. Магниттік қалқан тақталары тығыз орналасқан цилиндрлер үшін міндетті емес.

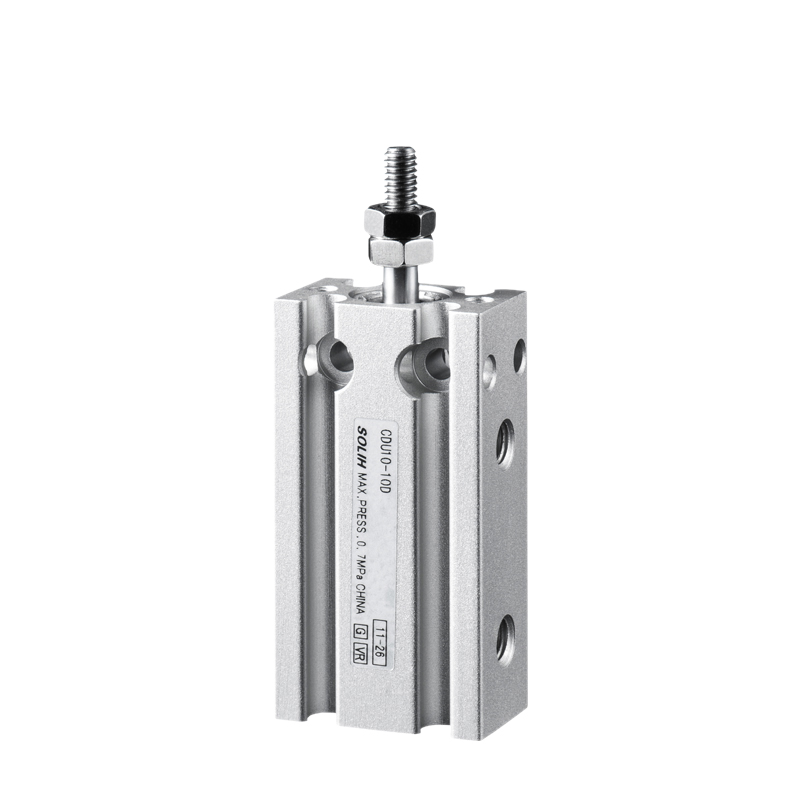

SOLH CU/CDU тікбұрышты бос бекітпе цилиндрі жабдықтың кеңістігін үнемдеу үшін кронштейнсіз көп бұрышты тікелей орнатуға мүмкіндік беретін, көп бетті бекіту саңылаулары бар ультра жұқа блок құрылымын ұсынады. Толық нұсқаларға магнитті емес CU, магнитпен жабдықталған CDU, CDUK айналмайтын таяқшасы және CDUW қос бағыттаушы өзек үлгілері кіреді. Саңылаудың өлшемдері φ6~32мм, үздіксіз майсыз жұмыс істеу үшін екі жағында бекітілген резеңке буферлері бар бір/екі әрекетті түрлерде қол жетімді. CDU сериялары позицияны анықтауға арналған CMSH және DMSH магниттік қосқыштарымен үйлесімді және ішінара бүйірлік жүктемені көтереді. 3C және жартылай өткізгішті айлабұйымдарда, автоматтандыру тығындарында, жеңіл қысқыш позициялауда және шағын автоматтандырылған жабдыққа арналған шағын қысу механизмдерінде кеңінен қолданылады.

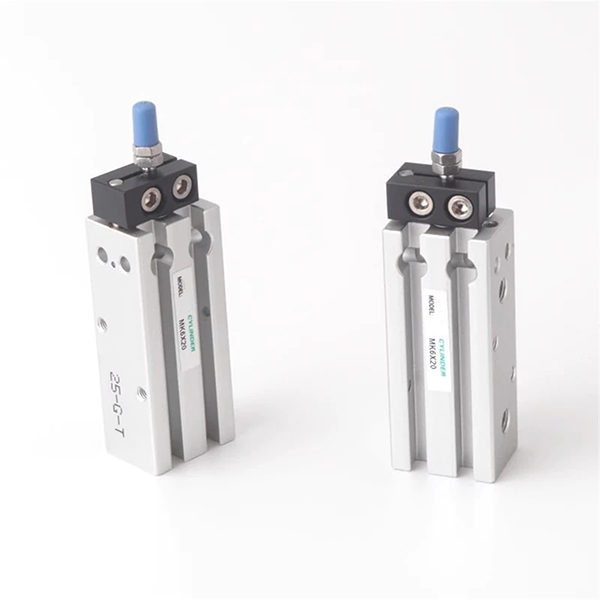

SOLH MK алты беттік қондырылған ықшам цилиндр MD цилиндрінен кіріктірілген айналуға қарсы механизмі бар жаңартылған. Поршеньдік штанганың бұралуға қарсы дәлдігі ≤±0,5° жетеді, оны Airtac MD және SMC CQS серияларымен тікелей алмастыруға болады. Шаршы жұқа корпус алты жағынан кронштейнсіз орнатуға мүмкіндік береді және бірнеше цилиндрлердің ықшам параллель орналасуын жеңілдетеді. Нұсқаларға қос әрекетті МК, бір әрекетті MSK/MTK, MKD қос өзекше және MKJ реттелетін инсульт үлгілері кіреді. Резеңке ұшты буферлері және майсыз мүмкіндігі бар қосымша кірістірілген магниттік сақина. Саңылаулардың өлшемдері φ6~32мм, 3C дәлдіктегі құрал-саймандарда және шектеулі кеңістікте дайындаманың бекітілген бұрышын қажет ететін автоматтандыру үшін қысқа инсультті позициялауда кеңінен қолданылады.

SOLH CQS ықшам жұқа цилиндр SMC CQS сериясымен өлшемді түрде ауыстырылады және CQ2 сериясынан жаңартылды. Төртбұрышты ультра жұқа корпус шектеулі кеңістікте жоғары дәлдіктегі қысқа соққы тапсырмалары үшін қысқа жалпы ұзындыққа ие. Нұсқаларға стандартты бір өзек, CQSW қос өзек, CQSK айналмайтын өзек және XB24 ұзақ қызмет ету үлгісі кіреді. Кірістірілген магниті бар CDQS магниттік қосқыштарды көп жақты орнатуды қолдайды. Майсыз жұмыс және 5 миллион циклге дейін қызмет ету мерзімі үшін төмен үйкелісті май сақтайтын тығыздағышпен жабдықталған, екі жағында бекітілген резеңке буфермен жұптастырылған. Саңылаудың өлшемдері φ12~25мм, жартылай өткізгішті және 3C электроника жабдықтарының дәлме-дәл бекіткіштерін қайта жабдықтау және ауыстыру үшін итеру, қысу және орналастыру үшін кеңінен қолданылады.

SOLH CQ2 шаршы ықшам жұқа цилиндрді SMC CQ2 сериясымен толығымен алмастыруға болады. Оның ультра қысқа төртбұрышты корпусы орнату орнын үнемдеу үшін әдеттегі галстук цилиндрлермен салыстырғанда ұзындықты 50%-ға қысқартады. Ол кең нұсқалары бар φ4~200мм толық саңылау диапазонын қамтиды: бір штанга, CQ2W қос өзек, CQ2K айналмайтын поршеньдік штанга, қосымша ауа жастығы және ультра қысқа инсульт нұсқасы. Кірістірілген магниті бар CDQ2 үлгілері шығыңқы датчиктерсіз көп жақты магнитті қосқышты орнатуды қолдайды. Стандартты резеңке бамперлер жабдықталған, ал ауа жастықшасы жоғары жылдамдықта жұмыс істеу үшін қосымша болып табылады. 5 миллион циклге дейін қызмет ету мерзімі бар майсыз жұмыс үшін майы бар төмен үйкелісті тығыздағышты қабылдау, электроникада, автомобильде және қаптамада автоматтандыруда қысу, итеру және орналастыру үшін кеңінен қолданылады.
