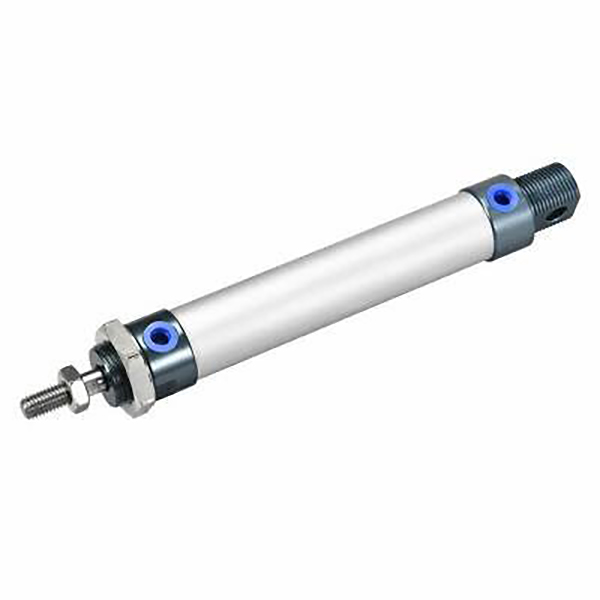

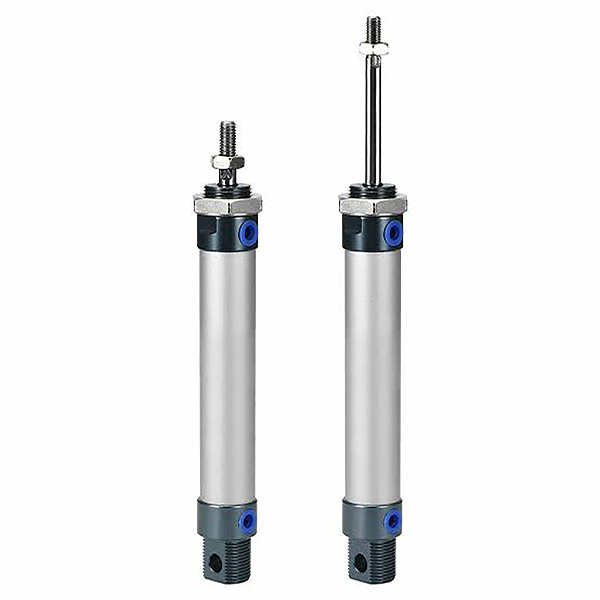

MAL сериялы алюминий қорытпасы шағын цилиндр | Жеңіл үнемді пневматикалық цилиндр

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылымдық мүмкіндіктер

     SOLH MAL сериясы - жеңіл, үнемді алюминий қорытпасынан жасалған шағын пневматикалық цилиндр, нарықта үнемді шағын цилиндрлік шешім ретінде кеңінен танылды. Анодталған алюминий қорытпасы цилиндр түтігін және тот баспайтын болаттан жасалған поршеньді штангаларды қабылдай отырып, ол өте жеңіл салмақты, ықшам құрылымды және арзан бағамен ерекшеленеді. MA және CM2 серияларымен күшті үйлесімділікпен ол электроникада, қаптамада, жеңіл өнеркәсіпте және құрғақ шаңсыз жұмыс сценарийлерінде жеңіл жүктеме, бюджетке сезімтал автоматтандырылған жабдық үшін өте қолайлы.

  1.1 Әмбебап стандарт және жоғары алмасу мүмкіндігі

     Бірыңғай монтаждау өлшемдері мен интерфейс сипаттамалары бар отандық әмбебап өнеркәсіптік стандарттарға сәйкес жасалған. Ол негізгі MA және CM2 сериялы цилиндрлермен тамаша құрылымдық және өлшемдік алмасуға қол жеткізеді, нөлдік модификациясыз ауыстыруды, жабдықты жаңартуды және сериялық стандартталған құрастыруды қолдайды.

  1.2 Жеңіл материал құрылымы

     Тот баспайтын болаттан жасалған поршеньді штангаға сәйкес келетін премиум анодталған алюминий қорытпасынан жасалған цилиндр түтігімен және алюминий қорытпасынан жасалған соңғы қақпақтармен жасалған. Кәдімгі MA сериялы цилиндрлермен салыстырғанда, MAL сериялары салмағы бойынша 15% жеңіл және жалпы ұзындығы шамамен 10 мм қысқа. Шығындарды тиімді бақылай отырып, ол керемет тасымалданушылық пен ықшам орнату өнімділігін қамтамасыз етеді.

  1.3 Тұрақты жіпті бекіту құрылымы

     Тығыз және тұрақты құрастыру құрылымы бар екі жақты қақпақ жіптерін құлыптау технологиясын қабылдау. Жеңілдетілген дөңгелек түзу сыртқы түрі қарапайым жалпы құрылымды және ыңғайлы күнделікті бөлшектеуді, техникалық қызмет көрсетуді және жөндеуді қамтамасыз етеді, жеңіл автоматтандырылған өндірістік желілер үшін кейінгі операциялық және техникалық қызмет көрсету шығындарын айтарлықтай азайтады.

  1.4 Әртараптандырылған қозғалыс және функционалдық туындылар

     • MAL қос әрекетті: Екі жақты ауа қабылдағыштың кері қозғалысы, қарапайым жеңіл жүктемелі сызықтық автоматтандыруға арналған ең әмбебап стандартты түрі.

     • Бір әрекетті MSAL (шығару): Серіппелі итергіш құрылым, қауіпсіздікті қалпына келтіру механизмдері үшін қуат үзілгеннен кейін шыбықтың автоматты ұзартқышы.

     • MTAL жалғыз актерлік (артқа тарту): Серіппелі қайтару құрылымы, қорғаныс позициялау сценарийлері үшін қуат үзілгеннен кейін шыбықтың автоматты түрде тартылуы.

     • MALD қос таяқшасы: Дәл синхронды беріліс үшін синхронды жұмысты және екі еселенген тиімді инсультті жүзеге асыратын қос ұшты шығыс поршеньдік штанга.

     • MALJ реттелетін инсульт: Айнымалы жұмыс талаптары үшін дәл орналастыруды және икемді инсульт калибрлеуін қолдайтын реттелетін инсультпен қосарланған дизайн.

  1.5 Икемді буфер және берік тығыздау жүйесі

     Негізгі шуды азайту және соққыны сіңіру үшін жоғары сапалы резеңке буферлік төсеммен жабдықталған стандарт; қосымша жаңартылған ауа буфері (C коды) жоғары жылдамдықтағы циклдік жұмыс кезінде діріл мен шуды тиімді түрде азайтады. Кіріктірілген май сақтайтын ойығы бар үйкеліс аз екі жақты композиттік тығыздағышты қабылдай отырып, цилиндр 5 миллион циклге дейін қызмет ету мерзімімен өте төмен бастапқы қысым мен тұрақты майсыз жұмысымен ерекшеленеді.

  1.6 Қосымша магниттік индукция конфигурациясы

     MAL сериясы CS1-G және SMC M9B сериялы магниттік қосқыштармен тамаша үйлесімді қосымша кірістірілген магниттік сақинаны (S коды) қолдайды. Ол нақты уақыт режимінде поршеньдік позицияны дәл анықтауды және электрлік сигналды байланыстыруды жүзеге асырады, автоматтандырылған циклды позициялауды және жеңіл автоматтандыру жабдығына арналған интеллектуалды бақылау талаптарын қанағаттандырады.

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

  1.Типтік үлгі құрылымы: MAL25-100S-CM-FA

 2. Стандартты тапсырыс үлгілері

     • Стандартты қос әрекетті магниттік модель: MAL32-75S-CM (32 мм тесігі, 75 мм инсульт, дөңгелек құйрық, магниттік сақинасы бар)

     • Бір әрекетті серіппелі қайтару үлгісі: MTAL20-50S-U (20 мм саңылау, 50 мм инсульт, жалпақ құйрық, бір рет әрекет ететін қалпына келтіру)

     • Қос өзекшенің қос әрекетті моделі: MALD25-100S-CA (25 мм саңылау, 100 мм инсульт, бұралмалы құйрық, қос өзек синхронды жұмыс)

3. Негізгі техникалық параметрлер (стандартты түрі)

4. 0,5 МПа теориялық күш пен кернеудің анықтамалық диаграммасы (бір өзек)

 4.1 Қос әрекетті (MAL) өнімділік деректері

  4.2 Бір әрекетті (MTAL Spring Return) өнімділік деректері

5. Монтаждау пішіндері және туынды үлгілер

  5.1 Әртараптандырылған әмбебап монтаждау әдістері

     • CM дөңгелек құйрық: Стандартты түзу монтаждау, жеңіл жүктемеде әдеттегі бекітілген сызықты жұмыс үшін ең әмбебап түрі

     • CA бұралмалы құйрық: Тербелмелі, айналмалы және байланыстырушы механикалық механизмдер үшін қолайлы, бұралмалы құйрық құрылымы

     • U жалпақ құйрық: Ультра ықшам жалпақ құйрық дизайны, өте жұқа және тар орнату кеңістігінің орналасуына өте ыңғайлы

     • FA/FB Алдыңғы/Артқы фланец: Алдыңғы және артқы жалпақ фланецті бекіту, жеңіл жүкті орналастыру жабдығы үшін тұрақты тік орнату

     • LB аяқ кронштейні: Осьтік табан негізін бекіту, ыңғайлы бүйірлік орнату және жабдықтың икемді орналасуы

     • SDB қос құлақ кронштейні: Екі топсалы құрылым, икемді бұрылысқа және арнайы байланыс жұмыс жағдайларына бейімделеді

  5.2 Негізгі туынды сериялар

     • MAL стандартты қос әрекетті: Жалпы жеңіл жүктемені автоматтандыруға арналған қосымша магниттік сақинасы бар әмбебап жеңіл модель

     • MSAL/MTAL бір әрекетті: Қауіпсіздікті қалпына келтіру және қорғаныс позициялау сценарийлері үшін серіппелі итеру / серіппелі қайтару түрлері

     • MALD қос таяқшасы: Екі жақты синхронды шығыс құрылымы, тиімді инсультті екі есе ұлғайтады және жұмыс тұрақтылығын жақсартады

     • MALJ реттелетін инсульт: Нақты позициялау және айнымалы штрихты өңдеу талаптары үшін теңшелетін инсульт дизайны

     • MALC реттелетін жастық: Жақсартылған ауа буферінің құрылымы, жиі циклдік жұмыс үшін жоғары жылдамдықтағы соққы мен шуды азайтады

6. MAL және MA таңдауды салыстыру

7. 3-қадамды жылдам таңдау нұсқаулығы

     1. Шұңқырды таңдау: Жүктің нақты салмағына негізделген дұрыс саңылау өлшемін таңдаңыз, 50%-дан астам қауіпсіздік шегін сақтаңыз. Жеңіл жүктеме және бюджетке сезімтал автоматтандыру жобалары үшін MAL серияларына басымдық беріңіз.

     2. Инсульт таңдау: Нақты жұмыс инсульт плюс 10~20мм қауіпсіздік шегі; стандартты инсульт шектеулерін орындаңыз: екі әрекетті ≤500мм, бір рет әрекетті ≤150мм.

     3. Функционалдық конфигурация: Стандартты қос әрекет үшін MAL, бір әрекетті серіппелі қайтару үшін MTAL, қос өзек синхронды жұмыс үшін MALD таңдаңыз. Жоғары жылдамдықты жұмыс (>500мм/с) үшін MALC ауа жастықшасын таңдаңыз. Орынды автоматты түрде анықтау үшін S магниттік сақинасын + CS1-G/M9B қосқыштарын жабдықтаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH MAL сериялы жеңіл алюминий қорытпасынан жасалған шағын цилиндр ультра жеңіл ықшам құрылымды, өте төмен құнын және әртараптандырылған функционалды опцияларды ұсынады, жеңіл жүктеме, құрғақ орта және бюджеті шектеулі шағын автоматтандырылған жабдық үшін ең үнемді пневматикалық шешім ретінде қызмет етеді.
