CG3 сериялы ультра қысқа жеңіл цилиндр | Жаңа буын ықшам жоғары жылдамдықты пневматикалық цилиндр

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылымдық мүмкіндіктер

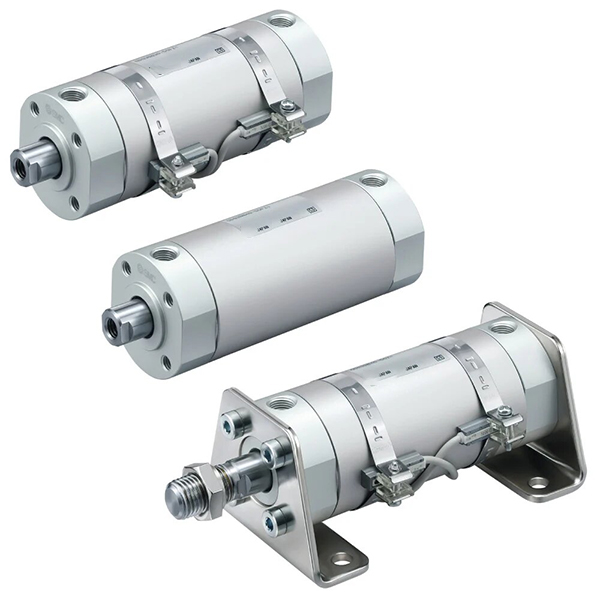

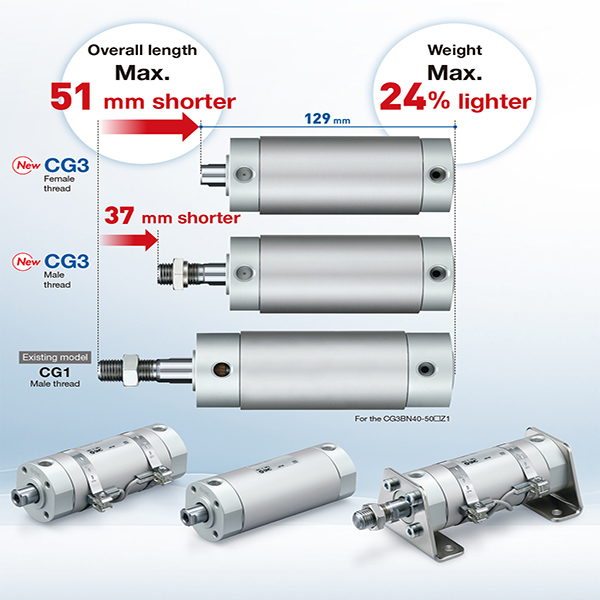

     SOLH CG3/CDG3 сериясы - бұл дәстүрлі CG1 сериясын тікелей жаңарту және ауыстыру ретінде қызмет ететін жаңа буын ультра қысқа алюминий қорытпасынан жасалған жеңіл пневматикалық цилиндр. Ол CG1-мен салыстырғанда жалпы ұзындығының максималды қысқаруы 51 мм және салмағының 24% төмендеуімен φ20-дан φ100 мм-ге дейінгі кең диапазонды қамтиды. Өте ықшам корпусы, ультра жеңіл салмағы, төмен шуылсыз жұмысы және майсыз техникалық қызмет көрсетусіз дизайны бар ол автоматтандырылған өндіріс желілерінде, электронды жабдықтарда, орау машиналарында және жеңіл өнеркәсіптік автоматтандыру жүйелерінде кеңінен қолданылатын орташа және жеңіл жүктеме, ұзақ инсульт, жоғары жиіліктегі жұмыс және кеңістікті шектеулі сценарийлер үшін өте қолайлы.

  1.1 Салалық стандарт және күшті өзара алмастыру мүмкіндігі

     Жаңа буынды SMC қысқа типті дөңгелек цилиндр стандарты негізінде әзірленген CG3 сериясы ескі CG1 сериясымен монтаждаудың тамаша алмасу мүмкіндігімен мақтана алады, сонымен бірге ықшам жалпы өлшемдерге қол жеткізеді, ескі жабдықты тиімді жаңартады және күрделі құрылымдық өзгерістерсіз кеңістіктің механикалық орналасуын оңтайландырады.

  1.2 Премиум жеңіл материал құрылымы

     Қатты хромдалған поршеньді штангамен жұптастырылған цилиндр түтіктері мен соңғы қақпақтары үшін жоғары берік алюминий қорытпасын қабылдау. Оңтайландырылған материал формуласы CG1-мен салыстырғанда жалпы салмақты 24%-ға азайтады, жоғары құрылымдық беріктігі, тамаша жылуды тарату және күшті деформацияға төзімділігі, тұрақты ұзақ мерзімді жоғары жиілікті жұмысты қамтамасыз етеді.

  1.3 Біріктірілген ықшам құрылым және икемді құбырлар

     Біріктірілген цилиндр түтігі және жіпті бекітетін конструкциясы бар соңғы қақпақ құрылымы бөлшектеуді, құрастыруды және күнделікті қызмет көрсетуді жеңілдетеді. Инновациялық 4 жақты құбыр схемасы (90° интервал) орнату және құбырлар үшін өте жоғары еркіндікті қамтамасыз етеді, тар жабдық кеңістігінің орнату қиындығын шешеді және әртараптандырылған механикалық орналасу схемаларын қолдайды.

  1.4 Толық сценарийді қамту үшін әртараптандырылған қозғалыс түрлері

     • Қосарлы әрекет (CG3B): Екі жақты ауа сорғыштың кері қозғалысы, кәдімгі автоматтандырылған сызықты жүргізуге арналған ең әмбебап стандартты түрі.

     • Бір әрекетті (CG3S/T): S = серіппелі қайтару, T = серіппелі ұзарту; қауіпсіздік блоктауы және авариялық қалпына келтіру сценарийлері үшін қуат үзілгеннен кейін автоматты қалпына келтіру.

     • Қос сырық (CG3W): Қос ұшты өзекшенің синхронды қозғалысы, екі еселенген тиімді инсульт және арнайы байланыстыру және орналастыру механизмдері үшін тамаша бұралуға төзімділік.

     • Айналмайтын өзек (CG3K): Алтыбұрышты бұралуға қарсы поршеньдік штанга, жоғары дәлдікті қайталап орналастыруды қамтамасыз ету үшін жұмыс кезінде нөлдік айналу.

  1.5 Оңтайландырылған буфер және жоғары сапалы тығыздау жүйесі

     Негізгі соққыларды сіңіру және шуды азайту үшін стандартты жоғары серпімді резеңке буфер (N); соңғы әсерді жою және қызмет ету мерзімін ұзарту үшін жоғары жылдамдықты жиі жұмыс істеуге арналған қосымша А типті ауа буфері. Төмен үйкелісті композиттік тығыздағыш сақинамен және кіріктірілген май сақтайтын ойықпен жабдықталған цилиндр 8 миллионнан астам циклдің қызмет ету мерзімімен өте төмен іске қосу қысымы, тұрақты жұмыс және майсыз техникалық қызмет көрсету көрсеткіштерімен ерекшеленеді.

  1.6 Зияткерлік индукция конфигурациясы

     CDG3 моделі нақты уақытта поршеньдік позицияны анықтауға және PLC сигнал байланысын автоматты басқаруға арналған M9B/A93/Z73 сериялы магниттік қосқыштармен үйлесімді кірістірілген магниттік сақинамен келеді; CG3 магнитті емес нұсқасы позицияны анықтау талаптарынсыз қарапайым циклдік қозғалыс үшін қолданылады.

2. Үлгіні атау ережелері мен тапсырыс үлгілерін толтырыңыз

 1. Типтік үлгі құрылымы: CDG3BN25-100Z

  2. Стандартты тапсырыс үлгілері

     • Магниттік қос әрекетті әйел жіп үлгісі: CDG3BN32-200Z (φ32 саңылау, 200 мм инсульт, магнитпен жабдықталған, өзек ұшының әйел жіпі)

     • Магниттік бір әрекетті серіппелі қайтару үлгісі: CDG3S40-100Z (φ40 саңылау, 100 мм инсульт, бір рет әрекет ететін серіппелі қалпына келтіру, магнитпен жабдықталған)

     • Айналмайтын магниттік дәлдік үлгісі: CDG3K50-150Z (φ50 саңылау, 150 мм жүріс, алтыбұрышты бұралуға қарсы өзек)

3. Негізгі техникалық параметрлер (стандартты түрі)

4. 0,5 МПа Теориялық күш және кернеу деректері

  4.1 Екі жақты әрекетті (CG3B) Тарту және Кернеу кестесі

  4.2 Бір әрекетті (CG3S көктемгі қайтару) өнімділік кестесі

5. Монтаждау түрлері және туынды үлгілер

 5.1 Әртараптандырылған әмбебап монтаждау әдістері

     • B Негізгі түрі: Қақпақтың соңындағы жіптер арқылы тікелей орнату, стандартты сызықты жүргізу үшін ең әмбебап және үнемді орнату әдісі.

     • L Аяқ тірегі: Бүйірлік орнату және көлденең бекіту сценарийлері үшін арнайы жасалған осьтік табан кронштейнімен бекітілген.

     • F/G фланецті орнату: Тік бекітілген позицияға және ауыр жүкті тұрақтандыруға арналған штангалы / өзексіз бүйірлік фланецті тегіс орнату.

     • C/D Clevis Mount: Механикалық құрылымдарды айналдыру және байланыстыру үшін жарамды жалғыз ілгек / қос ілмекті қосылым.

     • E Трунион тауы: Штангасыз бүйірлік трунионды орнату, айналдыру және бұру жұмыс жағдайларына өте ыңғайлы.

  5.2 Негізгі туынды сериялар

     • CDG3B: қос әрекетті магниттік түрі (стандартты негізгі үлгі)

     • CDG3S/T: Бір әрекетті магниттік түрі (серіппелі қайтару / серіппе ұзарту)

     • CDG3W: Магниттік қос таяқшаның қос әрекетті түрі

     • CDG3K: Магниттік айналмайтын алтыбұрышты өзек түрі

     • CDG3R: Төтенше кеңістік шектеулі жабдық станцияларына арналған ультра жұқа тікелей орнату түрі

6. CG3 және CG1 таңдауды салыстыру

7. 3-қадамды жылдам таңдау нұсқаулығы

     1. Шұңқырды таңдау: Жүктің нақты салмағына сәйкес тиісті саңылау өлшемін таңдаңыз, қауіпсіздік шегін 50% кем емес сақтаңыз. Жеңіл жүктеме және кеңістік шектеулі жұмыс жағдайлары үшін CG3 серияларына басымдық беріңіз.

     2. Инсульт таңдау: Нақты жұмыс инсультін плюс 10~20 мм қауіпсіздік шегін орнатыңыз. Стандартты инсульт ережелерін орындаңыз: екі әрекетті ≤300мм, бір әрекетті ≤100мм.

     3. Функционалдық конфигурация: Кәдімгі қос әрекетті кері қозғалыс үшін B таңдаңыз; S бір әрекетті серіппені қалпына келтіру қауіпсіздік сценарийлері үшін; Жоғары дәлдіктегі бұралуға қарсы позициялау үшін K. Соққы мен шуды азайту үшін жоғары жылдамдықтағы жұмыс (>500мм/с) үшін A типті ауа буферін таңдаңыз. Нақты уақытта позицияны анықтау және автоматты басқару үшін M9B/A93 қосқыштарымен сәйкес келетін CDG3 магниттік үлгісін таңдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH CG3 жаңа буындағы ультра қысқа жеңіл цилиндр ультра ықшам жеңіл денені, шуылсыз жұмысының жоғары жылдамдығын, майсыз техникалық қызмет көрсетуді қажет етпейтін өнімділігімен және әртараптандырылған орнату әдістерімен ерекшеленеді, орташа және жеңіл жүктемелі жоғары жиілікті автоматтандырылған жабдық үшін өнімділігі жоғары және кеңістікті үнемдейтін сызықты қозғалыс шешімдерін ұсынады.
