Бренд: SOLH by Richge Technology

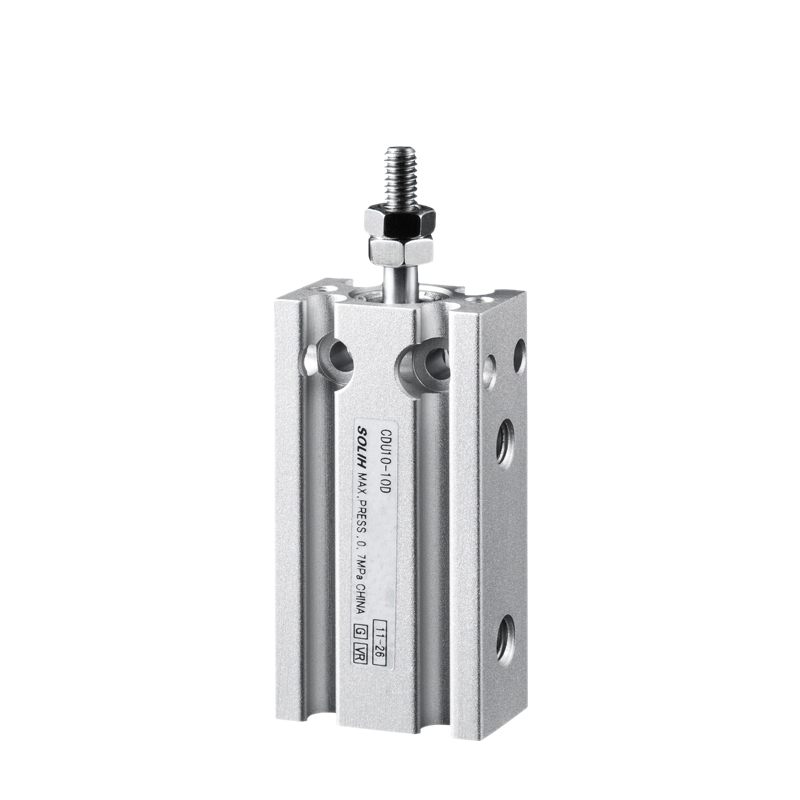

SOLH CU/CDU сериялы тікбұрышты блокты бос бекіту цилиндрі. Көп бетті бекіту тесіктері кронштейндерсіз кез келген бағытта тікелей орнатуға мүмкіндік береді. Ультра жұқа ықшам дизайн, шектеулі орнату кеңістігі бар автоматика жабдығында жеңіл жүкті итеру, қысу және орналастыру үшін кеңінен қолданылады.
|
Үлгі |
Ерекшелік |
Қолданба |
| CU |
Магниттік сақинасыз магниттік қосқыштар сыймайды |
Позиция бойынша кері байланыссыз шығындарға сезімтал жобалар |
| CDU |
Кірістірілген магнит, CMSH/DMSH магниттік сенсорларын қолдайды |
Ұзарту/қайтару позициясын анықтау қажет |
| CUK/CDUK |
Айналмайтын поршеньдік штанга |
Дайындаманың бұрышы бекітілген болуы керек, біліктің айналуына жол бермейді |
| CUW/CDUW |
Қос поршеньді штанга, біріктірілген бағыттаушы, бұралуға қарсы |
Бүйірлік жүктеме және ауытқу күші бар қолданбалар |
-- Көп бағытты орнату: Төменнен, бүйірден немесе шеткі жағынан орнату, бекіту кронштейнін үнемдеу;
-- Жіңішке төртбұрышты корпус, стандартты галстук цилиндрден 40% жұқа;
-- Бірнеше құрылымдар: стандартты бір өзек, айналуға қарсы өзек, қос бағыттаушы өзек;
-- Реттелетін сенсор слоттары бар кірістірілген магниттік нұсқасы (CDU);
-- Өздігінен майланатын подшипник, майсыз үздіксіз жұмыс;
-- Соққы мен шуды азайту үшін бекітілген резеңке буферлік төсемдер.
1. Мысал:CDU16×30S
-- CDU: серия атауы, C=кіріктірілген магнит; K=айналмайтын сырық; W = қос өзек
-- 16: тесік өлшемі (мм): 6,10,16,20,25,32
-- 30: жүріс ұзындығы (мм)
-- S: Стандартты сипаттама
|
Параметр |
Техникалық сипаттама |
| Тесік өлшемі |
6,10,16,20,25,32 мм |
| Стандартты инсульт |
5~60мм |
| Актерлік түрі |
Қосарлы әрекет (әдепкі); бір әрекетті серіппені қайтару/шығу ұзарту |
| Жұмыс қысымы |
Қосарлы әрекет: 0,05~0,7МПа; Бір әрекетті: 0,15~0,7МПа |
| Дәлелдеу қысымы |
1,05 МПа |
| Температура |
-10~60℃(ауада мұз жоқ) |
| Поршень жылдамдығы |
50~500 мм/с |
| Жастық |
Екі шетінде бекітілген резеңке буфер |
| Порт ағыны |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Майлау |
Майсыз жұмыс |
|
Саңылау (мм) |
Тарту/тарту аймағы |
0,2МПа |
0,4МПа |
0,6 МПа |
0,7МПа |
|
6 |
28,3 / 25,4 |
5.7 / 5.1 |
11.3 / 10.2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & жартылай өткізгіш микро айлабұйым, тығын, пресс фитинг;
-- Қысқышты, позициялауды және материалды ауыстыруды жалпы автоматтандыру;
-- Тұрмыстық техника және аппараттық жинақ; қаптаманың жеңіл жүкті сұрыптау жабдықтары.
SOLH CU/CDU тікбұрышты бос бекітпе пневматикалық цилиндрі айналмайтын және қос бағыттаушы шыбықтың нұсқалары бар көп бұрышты кронштейнсіз орнатуды қолдайды, қысқа инсультті жеңілдетілген автоматтандыруды орналастыру және қысу үшін кеңінен қолданылады.
