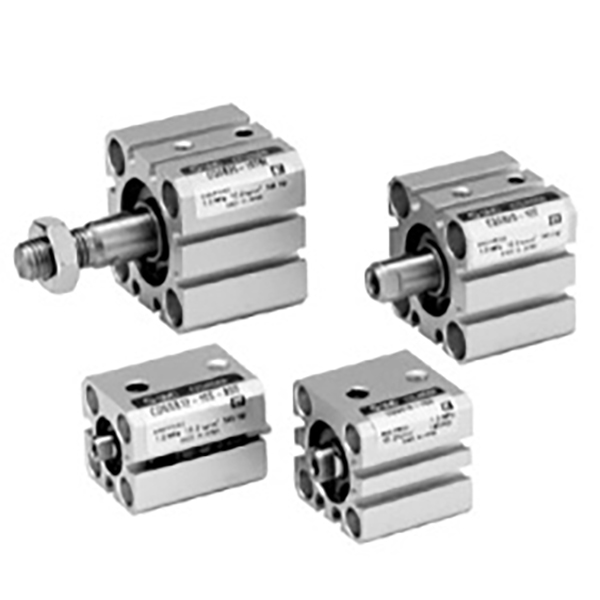

CQS сериялы ықшам жұқа цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH CQS сериялы жұқа жинақы цилиндрді SMC CQS сериясымен алмастыруға болады. Шектеулі орнату кеңістігі және жоғары дәлдіктегі қысқа соққы қолданбалары үшін жасалған. Шаршы ультра жұқа корпус, саңылау өлшемі φ12~25мм, CQ2 сериясына негізделген жоғары дәлдіктегі жаңартылған нұсқасы. Жартылай өткізгішті, 3С электроникада және қысу, итеру және позициялау үшін дәл автоматтандыру құрылғыларында кеңінен қолданылады.

Құрылымы және негізгі мүмкіндіктері

     -- Төртбұрышты ультра жұқа корпус, CQ2 үлгісінен қысқа жалпы ұзындығы;

     -- Қатты анодталған алюминий бөшке, ​​хромдалған поршеньді штанга, жоғары қаттылық;

     -- Толық нұсқалар: стандартты бір өзек, қос өзек, айналмайтын өзек, ұзақ қызмет ететін XB24 нұсқасы;

     -- позиция сенсорын анықтауға арналған CDQS кірістірілген магниті; көп жақты сенсор ұялары, сенсор цилиндрдің сыртына шықпайды;

     -- Екі шетінде бекітілген резеңке жастық, ауа жастығы жоқ;

     -- Май қабаты бар төмен үйкелісті тығыздағыш, майсыз жұмыс, қызмет ету мерзімі ≥5 миллион цикл.

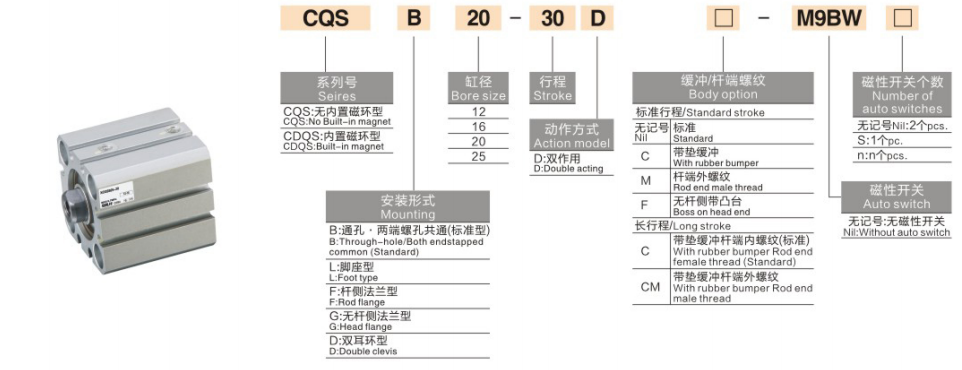

Модельді кодтау ережесі

   1. Мысал: CDQSB20-50D-M9BW

     -- C: Кірістірілген магнит (CDQS); жоқ C = магниттік емес CQS

     -- DQS: серия атауы

     -- B=бір өзекше; W = қос таяқша; K=айналмайтын сырық; КВт=қос айналуға қарсы өзек

     -- 20: тесік өлшемі 12/16/20/25 мм

     -- 50: Инсульт ұзындығы 5~300мм

     -- D: Жаңа стандартты құрылым

     -- M9BW: Магниттік қосқыш опциясы

Техникалық сипаттамалар

Теориялық тарту және тарту күші @0,5 МПа

Бір сөйлемнен тұратын түйіндеме

     Көптеген құрылымдық нұсқалары, жоғары қаттылығы және қысқа корпусы бар SOLH CQS ультра ықшам жұқа пневматикалық цилиндр, шектеулі кеңістіктегі 3C және жартылай өткізгішті автоматтандыру жабдықтары үшін тамаша дәлдігі жоғары қысқа инсульт жетек.
