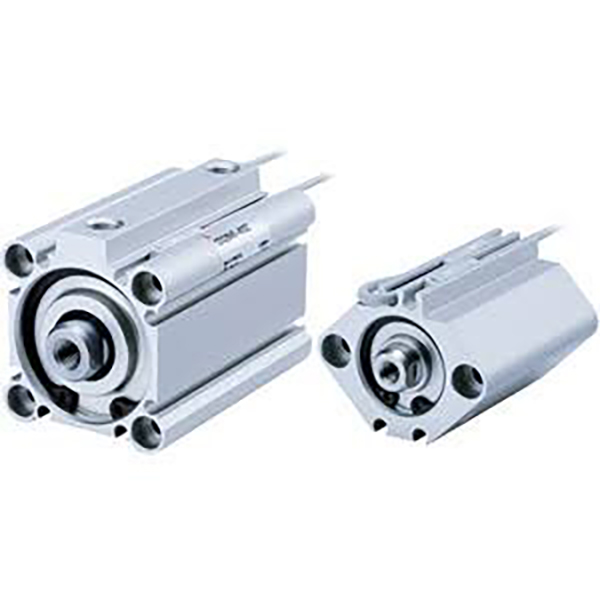

CQ2 сериялы ықшам жіңішке пневматикалық цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH CQ2 сериялы шаршы ықшам жұқа цилиндр, түпнұсқа CQ2 стандартымен толығымен ауыстырылады. Ультра қысқа корпус, стандартты штанга цилиндріне қарағанда ұзындығы 50%-ға қысқарды. Толық саңылау диапазоны φ4~200мм, қаптамада, автомобильде, электроникада және жалпы автоматтандыруда қысу, итеру және орналастыру үшін кеңінен қолданылады.

Құрылымы және негізгі мүмкіндіктері

     -- Шаршы ультра жұқа алюминий корпусы, қатты анодталған беті, жоғары қаттылығы;

     -- хромдалған поршеньді штанга, жеңіл және берік;

     -- Бірнеше нұсқалар: жалғыз өзек, қос өзек, айналмайтын өзек, ауа жастығы, ультра қысқа инсульт нұсқасы;

     -- Орынды анықтауға арналған CDQ2 кірістірілген магнит; көп жақты сенсордың ойықтары, ажыратқыштар сыртқа шықпайды;

     -- Стандартты резеңке бампер, жоғары жылдамдықтағы жұмыс үшін қосымша ауа жастығы;

     -- Май қабаты бар төмен үйкелісті тығыздағыш, майсыз жұмыс, қызмет ету мерзімі ≥5 миллион цикл.

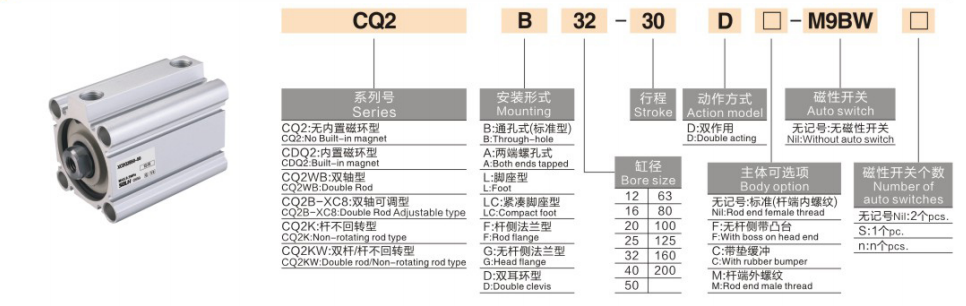

Модельді кодтау ережесі

   1. Мысал: CDQ2B25-50Z-M9B

     -- C: Кірістірілген магнит (CDQ2); жоқ C = магнитті емес CQ2

     -- DQ2: серия атауы

     -- B=бір өзекше; W = қос таяқша; K=айналмайтын сырық; КВт=қос айналуға қарсы өзек

     -- 25: тесік өлшемі 4~200 мм

     -- 50: штрих ұзындығы

     -- Z: Жаңа жеңіл стандартты құрылым

     -- -C: Ауа жастығы опциясы

     -- M9B: Магниттік қосқыш

Техникалық сипаттамалар

Теориялық тарту және тарту күші @0,5 МПа (бір өзек)

Бір сөйлемнен тұратын түйіндеме

     SOLH CQ2 әмбебап ықшам жіңішке пневматикалық цилиндр толық саңылау φ4~200мм, қосымша ауа жастығы және айналуға қарсы штангасы бар бай құрылымдық нұсқаларды, кеңістікті үнемдейтін автоматтандыру жабдығы үшін ең көп қолданылатын қысқа жүріс жетектерін қамтиды.
