CG1 / CDG1 сериялы алюминий жеңіл дөңгелек цилиндр

Бренд: SOLH by Richge Technology

Өнімге шолу

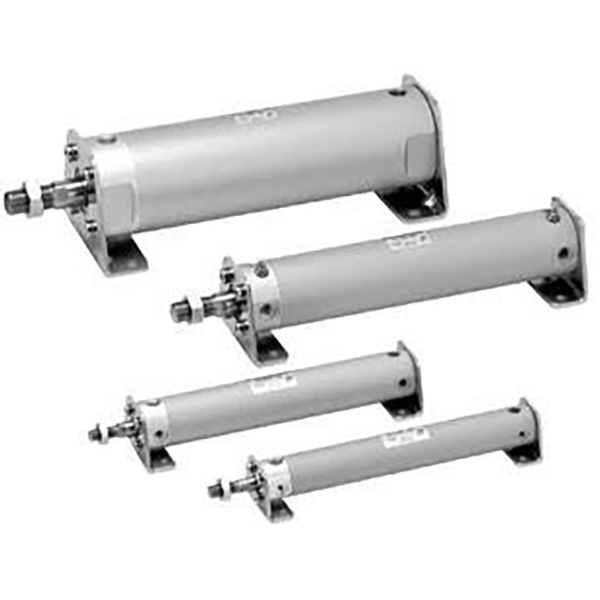

    SOLH CG1/CDG1 алюминий жеңіл дөңгелек цилиндр, саңылау φ20~100мм, толығымен ауыстырылатын монтаж өлшемдері бар ескі SMC CA1 сериясының мұрагері. Ерекшеліктер: жеңіл, әмбебап орнату, икемді құбыр схемасы, төмен шу және жоғары жылдамдықты өнімділік. Автоматтандыру конвейер желілерінде, электронды жабдықтарда, орау машиналарында, жеңіл және орташа жүктемелерге арналған жеңіл өнеркәсіп жабдықтарында, ұзақ инсультта және жоғары жиілікті поршеньдік қосымшаларда кеңінен қолданылады.

Негізгі құрылым және дизайн мүмкіндіктері

   1. Стандарт: Жаңа буын SMC жеңіл дөңгелек цилиндр, CA1 сериясы үшін тікелей ауыстыру.

   2. Материал: экструдталған алюминий бөшкелері және қақпақтары, қатты хромдалған поршеньдік штанга. Кәдімгі стандартты цилиндрлерге қарағанда 30% жеңіл, беріктігі жоғары және жылуды жақсы диссипациялайды.

   3. Құрылымы: жіппен жабылған қақпақтар, түзу дөңгелек пішін, оңай бөлшектеу және техникалық қызмет көрсету. 4 бағытты ауа порты (90° аралығы), құбырлардың жоғары икемді орналасуы.

   4. Операция нұсқалары

     -- CG1B қос әрекетті: екі жағынан ауа беру, ең кең таралған стандартты үлгі

     -- CG1S / CG1T Бір әрекетті: S = Көктемгі қайтару; T=Көктемді ұзарту, ауаны өшіргеннен кейін автоматты қалпына келтіру

     -- CG1W ​​қос өзек: екі жаққа созылған өзек, синхронды қозғалыс, бұралуға қарсы күшейтілген сыйымдылық

     -- CG1K айналмайтын штанга: дәл орналастыруға және бұралуға қарсы алтыбұрышты поршеньдік штанга

   4. Жастық: Стандартты резеңке жастық; жоғары жылдамдықта соққы мен шуды азайту үшін қосымша ауа жастығы (А жұрнағы).

   5. Тығыздау: май қабатының ойығы бар үйкеліс аз композициялық тығыздауыш, төмен іске қосу қысымы, майсыз жұмыс, қызмет ету мерзімі ≥8 миллион цикл.

   6. Позицияны анықтау: CDG1 кірістірілген магниттік сақинамен жабдықталған, поршеньдік позицияға кері байланыс үшін M9B/A93/Z73 автоматты қосқыштарымен үйлесімді; CG1 магнитсіз, магниттік қосқыштарды орнату мүмкін емес.

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: CDG1BN25-100Z

   2. Стандартты тапсырыс анықтамалық мысалдары

     -- CDG1BN32-200Z: Bore32, инсульт200, қос әрекетті, кірістірілген магнит, әйел өзек жіпі

     -- CDG1S40-100Z: Bore40, инсульт100, бір әрекетті серіппелі қайтару, кірістірілген магнит

     -- CDG1K50-150Z: ұңғы50, инсульт150, айналмайтын алтыбұрышты поршеньдік штанга

Әмбебап негізгі техникалық сипаттамалар

Теориялық тарту және тарту күші @0,5МПа (бір өзек, бірлік:N)

   1. Екі әрекетті CG1B

  2. Бір әрекетті CG1S (көктемгі қайтару @0,5 МПа)

Монтаждау пішіндері және туынды үлгілер

   1. Монтаждау опциялары

     -- B Негізгі түрі: Соңғы қақпақтардың жіптері арқылы тікелей орнату (ең таралған)

     -- L Foot Mount: бүйірлік орнатуға арналған осьтік табан кронштейні

     -- F/G Фланец: өзек жағы / басы жағы фланец пластинасын бекіту

     -- C/D ілгек: жалғыз ілмек / бұрылу механизміне арналған қос ілмек

     -- E Trunnion: айналу және айналмалы қозғалыс үшін бас жағындағы трюк

   2. Негізгі туынды қатар

     -- CDG1B: Кірістірілген магниті бар стандартты қос әрекет

     -- CDG1S/T: Бір әрекетті серіппені қайтару / серіппе ұзарту

     -- CDG1W: қос шыбықтың қос әрекеті

     -- CDG1K: айналмайтын алтыбұрышты поршеньдік штанга

     -- CDG1R: шектеулі осьтік кеңістікке арналған жіңішке тікелей орнату нұсқасы

     -- CDG1KR: Тікелей орнату + қос әрекетті айналмайтын өзек

3-қадамды жылдам таңдау нұсқаулығы

   1. Саңылауды таңдау: Қажетті күш пен көлденең жүктемені есептеңіз, резерв ≥50% қауіпсіздік маржасы; жеңіл-орташа жүктеме және ұзақ инсульт қолданбалары үшін CG1-ге басымдық беріңіз.

   2.  Инсультті растау: қосымша 10~20 мм жол жүру шегін қосыңыз; Максималды инсульт: қос әрекетті ≤1000мм, бір әрекетті ≤300мм.

   3.  Конфигурацияны сәйкестендіру

     -- Жұмыс: Екі әрекетті → B; бір әрекетті серіппелі қайтару → S; бұралуға қарсы талап → K

     -- Жастық: Жұмыс жылдамдығы＞500мм/с кезінде ауа жастығы жұрнағын қосыңыз

     -- Позиция туралы кері байланыс: CDG1 магнитімен жабдықталған үлгіні таңдаңыз, M9B/A93 автоматты қосқыштарын сәйкестендіріңіз

Бір сөйлемнен тұратын түйіндеме

     SOLH CG1/CDG1 алюминийден жасалған жеңіл дөңгелек цилиндрді SMC CA1 сериясымен толығымен алмастыруға болады, көп бағытты құбырлары бар жеңіл дизайн, орнатудың көптеген нұсқалары, орауыш, конвейер және электронды автоматтандыру өндірісі желілері үшін тамаша ұзын инсультті желілік жетек.
