C85 сериялы тот баспайтын болаттан жасалған шағын цилиндр (ISO 6432 стандарты, SMC үйлесімді жүйе)

Бренд: SOLH by Richge Technology | Экспортқа бағытталған өнімдер каталогы

Бренд: SOLH by Richge Technology

Өнімге шолу

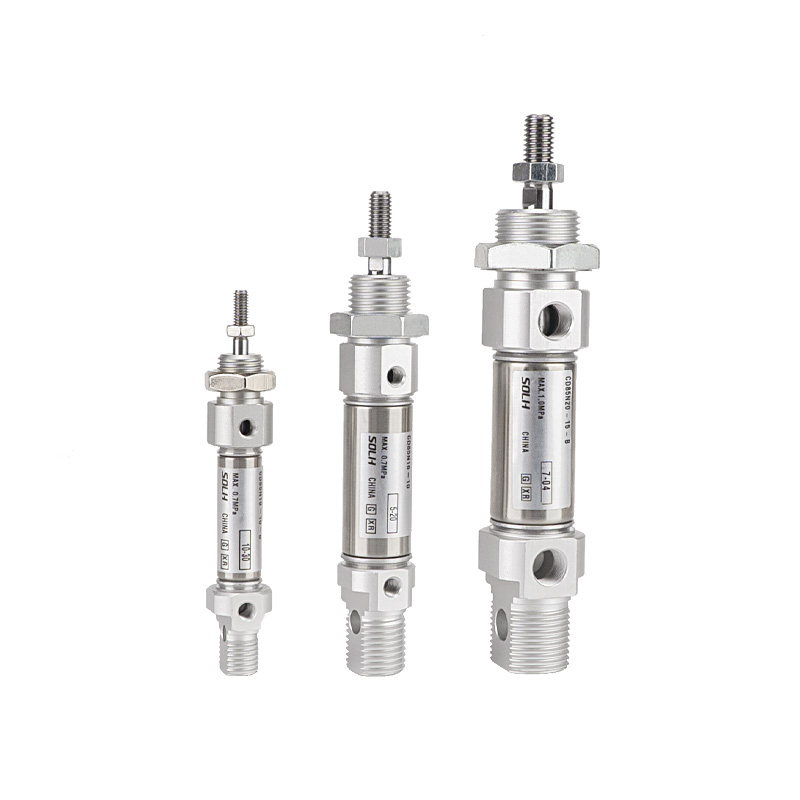

     SOLH C85 сериялы тот баспайтын болаттан жасалған шағын цилиндр ISO 6432 халықаралық стандартына сәйкес келеді, тесік диапазоны φ8~25мм. Ерекшеліктер: ықшам контур, коррозияға төзімділік, жоғары жылдамдықты және жоғары жиілікті өнімділік, майсыз жұмыс. Тамақ, фармацевтика, электроника және жалпы пневматикалық автоматика жабдықтарында кеңінен қолданылады.

Негізгі құрылым және дизайн мүмкіндіктері

   1. Стандарт: ISO 6432 (φ8–φ25), шағын цилиндрлердің әлемдік нарығы үшін әмбебап орнату өлшемдері.

   2. Материал: 304 баспайтын болаттан жасалған бөшке, ​​поршеньдік штанга және гайка; тот баспайтын, ылғалды, әлсіз қышқылды және әлсіз сілтілі жұмыс жағдайларына жарамды.

   3. Құрылымы: шиыршықпен бұралған ұш қақпақтар, штангасыз, түзу цилиндрлік пішін, шағын өлшемді және жеңіл.

   4. Операция нұсқалары

     -- Бір өзек екі әрекетті (стандартты)

     -- Бір әрекетті (көктемгі қайтару / серіппелі ұзарту)

     -- Қос өзекті синхронды цилиндр

     -- C85K Айналмайтын өзек түрі

   5. Жастық: Стандартты резеңке жастық; жоғары жылдамдықты қозғалыс кезінде соққыны азайту үшін φ10–25 үшін қосымша ауа жастығы (С жұрнағы).

   6. Тығыздау: Мұнай қабатының ойығы бар арнайы қос жақты тығыздағыш, төмен іске қосу қысымы, майсыз жұмыс жағдайында ұзақ қызмет ету мерзімі.

   7. Позицияны анықтау: кірістірілген магниттік сақина (коды D) қосымша; магниттік қосқышты орнату режимдері: A=жол ойығы, B=болат жолақ ойығы.

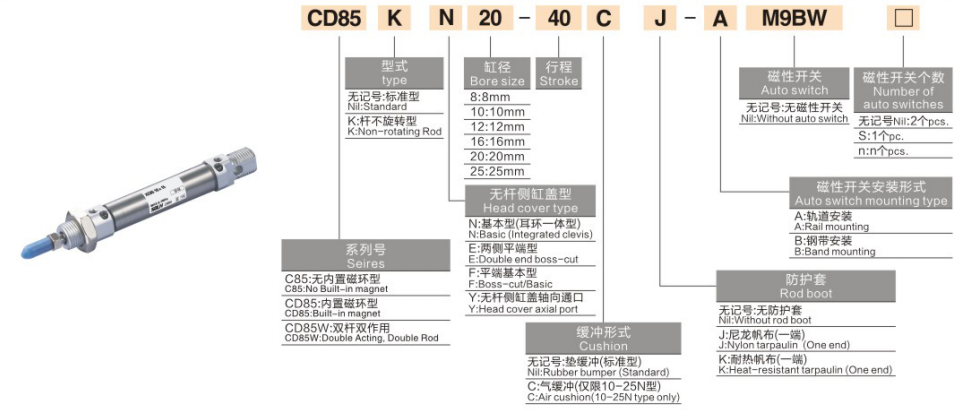

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: CD85N25-100C-B

  2. Тапсырыс анықтамасының мысалы: CD85N16-50

     -- Негізгі түрі, ұңғы 16, инсульт 50, кірістірілген магнит, резеңке жастық.

Стандартты техникалық сипаттамалар (қос әрекетті)

Теориялық тарту және тарту күші @0,6МПа (бір өзек, бірлік:N)

Монтаждау пішіндері және туынды үлгілер

  1. ISO6432 орнату опциялары

     -- N: Кіріктірілген ілгегі бар негізгі түрі (Ең танымал)

     -- F: Тегіс ұшы осьтік бекіту

     -- L: жалғыз табан тіреуі / M: қос табан тіреуі

     -- G: фланецті бекіту

     -- NU: трюникті бекіту

   2. Негізгі туынды нұсқалар

     -- CD85: Кірістірілген магниттік сақинасы бар, магниттік сенсорлармен үйлесімді

     -- C85K: айналмайтын төртбұрышты поршеньдік штанга, бұралуға қарсы орналасу

     -- C85E: Бір әрекетті (көктемгі қайтару / көктемгі ұзарту)

     -- CWCD85E: қос өзекшелік қос әрекетті цилиндр, синхронды қозғалыс

Таңдауды салыстыру: C85 VS MI VS MA

   1. ✅ C85 үшін қолайлы жағдайлар

     -- Тамақ, фармацевтика және электроника өнеркәсібі: Тот баспайтын болат, таза сорт, коррозияға қарсы

     -- Жоғары жылдамдықты және жоғары жиілікті циклдар: 50–1500 мм/с қысқа инсульт поршенді

     -- Шағын жабдықтың орналасуы: φ8–25 жұқа цилиндрлік корпус

     -- Ылғалды және аздап коррозиялық цех ортасы

     -- Жаһандық алмасу сұранысы: тікелей ауыстыруға арналған ISO6432 әмбебап өлшемі

 3-қадамды жылдам таңдау нұсқаулығы

   1. Саңылауды таңдау: Тарту күші мен көлденең жүктемені есептеңіз, резерв ≥50% қауіпсіздік шегі; жоғары жиілікті жұмыс үшін кішірек тесікті таңдаңыз.

   2. Инсультті растау: қосымша 10–20 мм маржа қосыңыз; максималды инсульт 400 мм.

   3. Конфигурацияны таңдау

     -- Кірістірілген магнит: D кодын қосыңыз

     -- Жоғары жылдамдықтағы соққыны азайту: C ауа жастығы жұрнағын таңдаңыз

     -- Бұралуға қарсы талап: K айналмайтын нұсқасын таңдаңыз

     -- Сәйкес орнату пішіні: жабдық құрылымына сәйкес N/F/L/M/G

Бір сөйлемнен тұратын түйіндеме

     SOLH C85/CD85 ISO6432 тот баспайтын болаттан жасалған шағын цилиндр импортталған SMC серияларымен толығымен ауыстырылады, жоғары жылдамдықты майсыз жұмысты қолдайды, көптеген орнату әдістерін және қосымша айналуға қарсы шыбықты, тамақ, медициналық және электронды автоматтандырылған өндіріс желілері үшін тамаша желілік жетек.
